Pelsan Exit Vialed (3 Saat) Çift Yön 3W IP20 Acil Yönlendirme Armatürü E330 Etiketli - 200965
İndirim
Stok Sorunuz
Gelince Haber Ver
Garantili Ürün

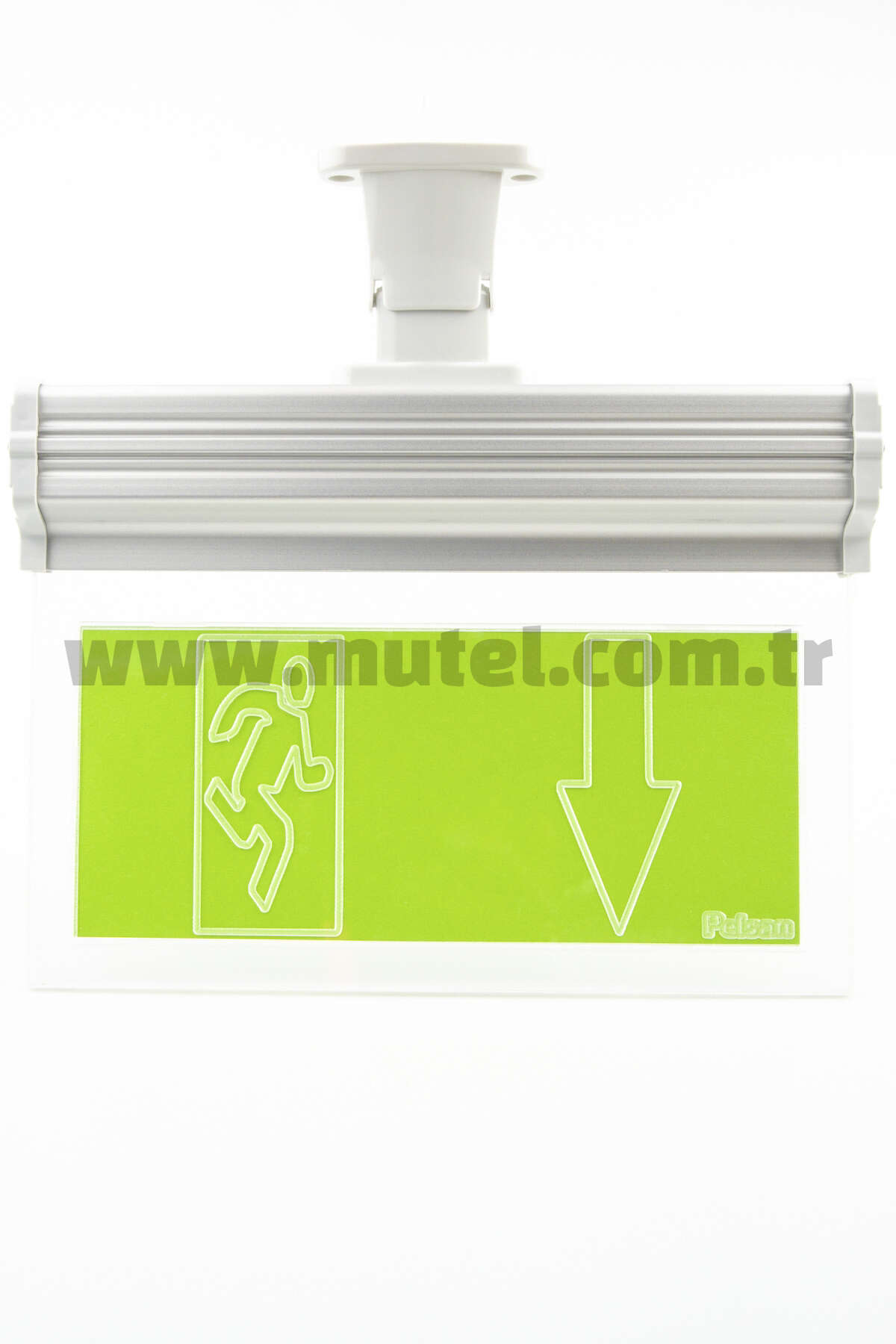

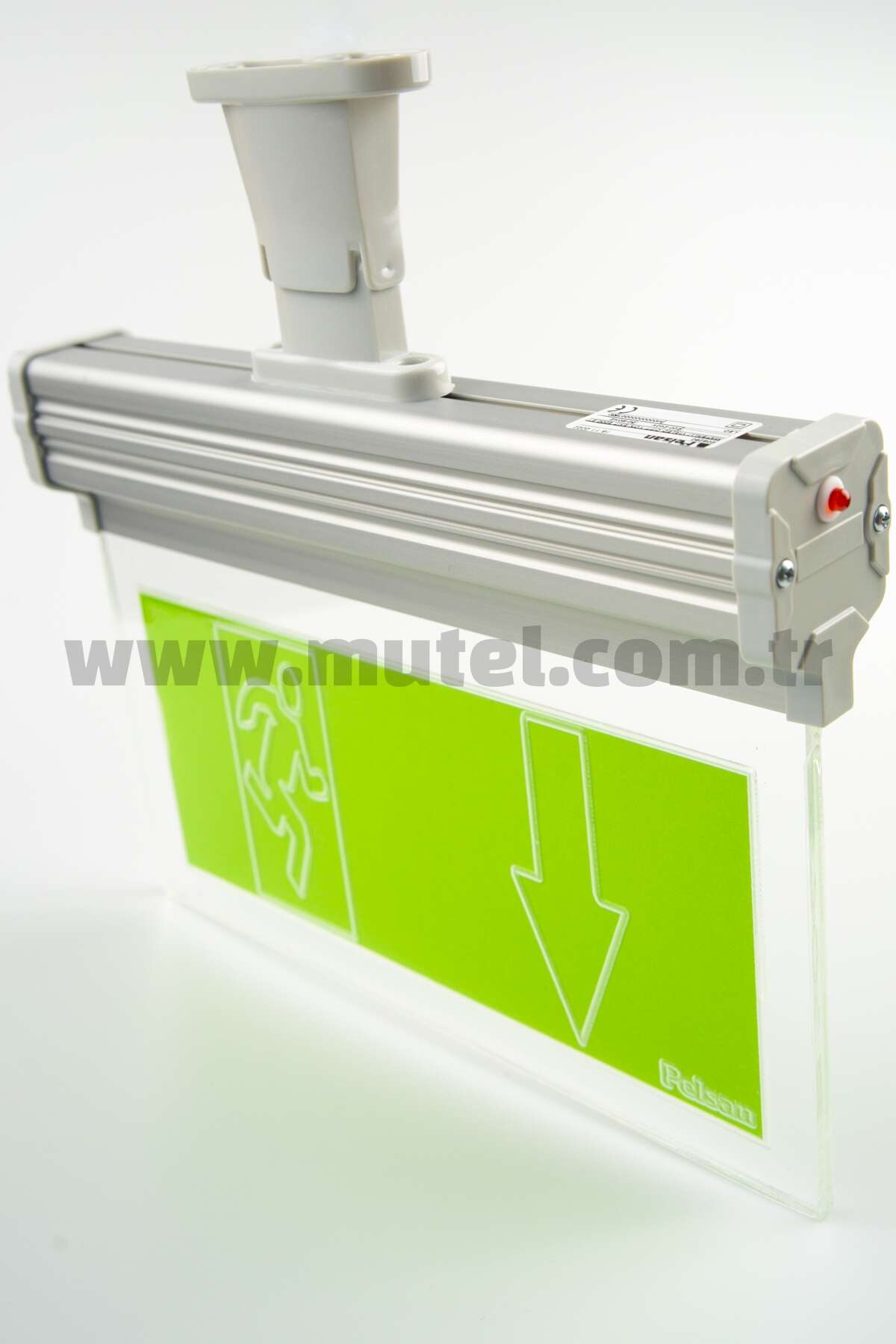

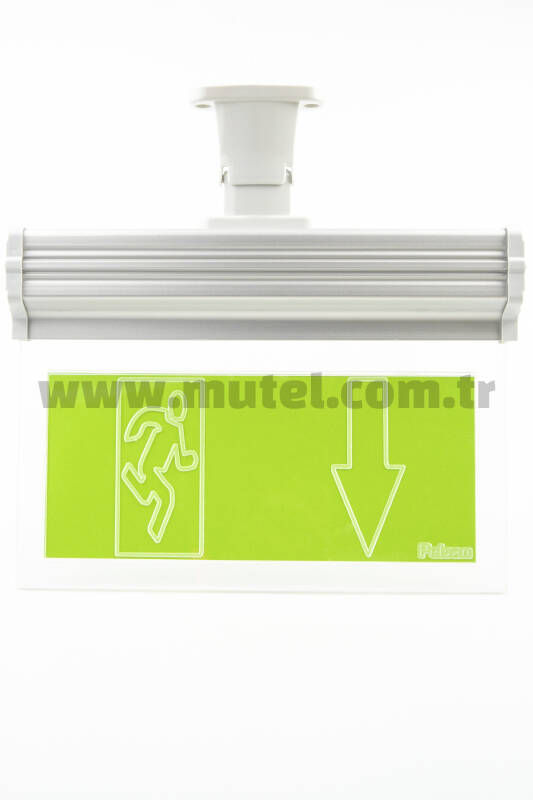

Pelsan Exit Vialed Çift Yön 3W Acil Yönlendirme Armatürü E330 Etiketli (ürün kodu 200965), panelinde koşan insan figürü ve aşağı bakan ok bulunan sarkıt tipi yönlendirme armatürüdür. Alüminyum ekstrüzyon gövde ve yüksek geçirgenlikli PMMA optik kapak, işaretin loş ortamda da net okunmasını sağlar.
Önemli Güvenlik Notu: Aşağı ok, tavandan asılı armatürde "çıkış tam burada", merdiven sahanlığında ise "alt kata in" anlamına gelir. Bu iki kullanımın karışması tahliye akışını bozabilir; işaret dağılımı kaçış yolu projesine göre, yetkili elektrik mühendisi denetiminde planlanmalıdır.
PMMA Optik Kapak Okunabilirliği Nasıl Etkiler?
Yönlendirme armatürlerinde asıl mesele ışığın miktarı değil, panelin her açıdan aynı netlikte okunabilmesidir. Vialed serisinde optik kapak, yüksek ışık geçirgenliğine sahip PMMA malzemeden üretilir.
Bu malzeme, SMD LED'lerden gelen ışığı panel yüzeyine dağıtarak noktasal parlama oluşmasını engeller. Sonuçta yan taraftan bakıldığında da ok kenarları keskin kalır — koridorun ortasına asılan bir tabelada bu, doğrudan okunabilirlik demektir.
İpucu: Yönlendirme armatürünü seçerken paneli yalnızca karşıdan değil, 45 derecelik açıdan da değerlendirin. Tahliye sırasında insanlar tabelaya nadiren tam karşıdan bakar.
Şarj-Deşarj Göstergesiyle Periyodik Kontrol
Armatürde şarj ve deşarj durumunu bildiren LED gösterge bulunur. Bu gösterge, bakım ekibinin koridoru yürüyerek tüm armatürleri birkaç dakikada gözden geçirmesini sağlar; sönük bir gösterge, o armatürün beslemesinde ya da bataryasında sorun olduğunu anında belli eder.
Gösterge kontrolü, yıllık tam süreli deşarj testinin yerine geçmez ancak aradaki dönemde erken uyarı verir. Büyük binalarda periyodik tur listesine eklenmesi, yıl sonunda tüm armatürlerin çalışır durumda olmasını sağlar.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün adı | Pelsan Exit Vialed Çift Yön Acil Yönlendirme Armatürü E330 Etiketli |
| Ürün kodu | 200965 |
| Marka / Model | PELSAN — Vialed |
| Etiket | E330 — koşan insan + aşağı ok |
| Güç | 3 W |
| Koruma sınıfı | IP20 |
| Deşarj (kesintide yanma) süresi | 3 saat |
| Çalışma şekli | AC (enerjide) / DC (acilde) |
| Batarya | 800 mAh 3,6 V |
| Işık kaynağı | SMD LED |
| Sürücü | Dahili |
| Gövde | Alüminyum ekstrüzyon |
| Yan kapak / mafsal | Polimer enjeksiyon |
| Optik kapak | Yüksek geçirgenlikli PMMA |
| Montaj | Tavan tipi, duvar tipi veya sarkıt |
| Uygulama | Tek yüzlü veya çift yüzlü |
| Voltaj / frekans | 220-240 V, 50-60 Hz |
| Gösterge | Şarj ve deşarj durumu LED göstergesi |
Öne Çıkan Özellikler
- E330 aşağı ok etiketi: Kapı önü ve alt kata iniş noktalarının standart işareti.
- Yüksek geçirgenlikli PMMA kapak: Geniş açıdan net okunabilirlik.
- Değiştirilebilir etiket paneli: Güzergâh değiştiğinde yalnızca panel yenilenir.
- Şarj-deşarj göstergesi: Arızalı armatür bakım turunda anında fark edilir.
- Dahili sürücü: Harici ünite gerekmez; montaj ve kablolama sadeleşir.
- Üç montaj biçimi: Tavan, duvar ve sarkıt uygulamalarına uygun mafsallı yapı.
Vialed Ailesinde Etiket Dağılımı
| Ürün Kodu | Etiket / İşaret | Kaçış Hareketi |
|---|---|---|
| 200965 | E330 — aşağı ok | Alt kata iniş / kapı önü |
| 200981 | E304 — yukarı ok | Düz devam / üst kat |
| 200963 | Yatay ok | Sağa / sola dönüş |
| 201013 | E5 — EXIT yazısı | Çıkışın kendisi |
Kullanım Alanları
- Mağazalar: Çıkış kapısı önünde tavandan asılı işaretleme
- Ofisler: Kat holü çıkış kapıları, merdiven sahanlıkları
- Oteller: Kat koridorlarından lobiye inen merdiven kovaları
- Okullar ve hastaneler: Kat geçiş merdivenleri, servis çıkışları
- Alışveriş merkezleri: Üst kattan zemine inen müşteri ve servis merdivenleri
- Fabrika, atölye ve sanayi tesisleri: Asma kat ve platformlardan iniş noktaları
- Yukarı doğru tahliye yapılan merdivenlerde kullanılmaz; o noktada E304 etiketli model gerekir.
- IP20 koruma sınıfı; su, yoğun toz ve dış hava koşullarına açık noktalarda kullanılmaz.
- Patlayıcı ortam sınıflandırması yapılmış sahalarda kullanılmaz; oralarda ex-proof acil aydınlatma armatürleri gerekir.
- Kaçış yolu zemin aydınlatmasının yerine geçmez; bu ihtiyaç acil aydınlatma armatürleri ile karşılanır.
Montaj ve Devreye Alma
- Kat planında aşağı ok gerektiren noktaları (kapı önü tavanı, iniş merdiveni sahanlıkları) işaretleyin.
- Sarkıt montajda panelin altında kalan geçiş yüksekliğini kontrol edin; baş hizasını engellemeyin.
- Beslemeyi 220-240 V sürekli enerjili bir hattan alın; anahtarla kesilen aydınlatma devresine bağlamayın.
- Armatürü astıktan sonra 45 derecelik açılardan da paneli okuyabildiğinizi kontrol edin.
- Şarj göstergesinin yandığını doğrulayın ve ilk kullanımda bataryayı kesintisiz şarj edin.
- Göstergeleri periyodik bakım turuna ekleyin; yılda bir kez tam süreli deşarj testi uygulayın.
Dikkat: Aşağı ok işaretli panelin yanlış sahanlığa asılması tahliye akışını ters yöne çevirebilir. İşaretlerin yönü, adedi ve konumu proje hesabına ve yürürlükteki yangın yönetmeliğine göre belirlenir. Elektrik bağlantısı ve batarya değişimi yalnızca yetkili kişi tarafından, enerji kesildikten sonra yapılmalıdır.
Etiketli ve ok işaretli tüm paneller
Kaçış yolu aydınlatma armatürleri
Ana kategori ve alt gruplar
Besleme ve bağlantı çözümleri
Toplu alım ve proje teklifi için eticaret@mutel.com.tr adresine yazabilirsiniz. 10 yıllık Pelsan aydınlatma bayiisi Mutel Elektrik, acil yönlendirme grubunda stok ve hızlı sevkiyat desteği verir.
Sıkça Sorulan Sorular
Panelde koşan insan figürü ve aşağı bakan bir ok bulunur. Yukarı ok için E304 etiketli 200981 kodlu model, EXIT yazısı için E5 etiketli 201013 kodlu model kullanılır.
PMMA yüksek ışık geçirgenliğine sahiptir ve LED'lerden gelen ışığı panel yüzeyine dağıtır. Böylece noktasal parlama oluşmaz, işaret geniş bir açıdan net okunur.
Armatürün şarj ve deşarj durumunu bildirir. Bakım turunda sönük bir gösterge, o armatürün beslemesinde veya bataryasında sorun olduğunu anında belli eder.
Deşarj süresi 3 saattir. Armatürde 800 mAh 3,6 V batarya bulunur. Süre, batarya yaşı ve ortam koşullarına bağlı olarak zamanla kısalabilir.
Tavan tipi, duvar tipi ve sarkıt montaj mümkündür. Polimer enjeksiyon hareketli mafsal, tavan ve duvar bağlantısında açı ayarına izin verir.
Evet. Vialed serisi sonsuz etiket opsiyonuyla üretilir; panel değiştirilerek aynı gövde farklı bir işaret taşıyabilir. Değişiklik kaçış yolu planına işlenmelidir.
