Acil aydınlatma ve yönlendirme armatürleri, şebeke elektriği kesildiğinde veya yangın anında devreye girerek binadaki kişilerin kaçış yollarını görmesini ve acil çıkışlara güvenle ulaşmasını sağlayan can güvenliği ürünleridir. Bu sistem iki tamamlayıcı işten oluşur: kaçış yolunu aydınlatmak (acil aydınlatma) ve çıkış yönünü göstermek (acil yönlendirme). Bu sayfa, 10 yıllık Pelsan aydınlatma bayiisi Mutel Elektrik'in acil aydınlatma kategorisini; EN 1838 standardı, yürürlükteki yangın yönetmeliği, batarya süresi seçimi ve gerçek ürün aileleri üzerinden bütünüyle ele alır.
Can güvenliği uyarısı: Acil aydınlatma ve yönlendirme, doğrudan insan hayatını ilgilendiren bir konudur. Sistem tasarımı, armatür seçimi, batarya süresi ve montaj; yetkili elektrik mühendisi tarafından, binanın kullanım sınıfı ve yürürlükteki Binaların Yangından Korunması Hakkında Yönetmelik (BYKHY) ile TS EN 1838 doğrultusunda yapılmalıdır. Bu içerik genel bilgilendirme amaçlıdır; proje hesabı, keşif ve mühendislik onayının yerine geçmez. Mevcut bir sistemin yeterliliği yalnızca yerinde ölçüm ve hesapla doğrulanabilir.
Acil aydınlatma, normal şebeke beslemesinin kesilmesi durumunda otomatik olarak devreye giren, kendi enerji kaynağına (genellikle dahili batarya) sahip bağımsız bir aydınlatma sistemidir. Amaç, karanlıkta kalan kişilerin panik yapmadan, güvenli ve hızlı biçimde tahliye olmasını sağlamaktır. TS EN 1838 standardı, acil kaçış aydınlatmasını üç ana işleve ayırır:
Koridor, merdiven ve tahliye güzergâhının zeminini, kişilerin yürüyüp engelleri görebileceği düzeyde aydınlatır. Yol ekseninde en az 1 lux hedeflenir.
Geniş hacimlerde (salon, açık ofis, mağaza) panik ve ezilmeyi önleyen, kişinin kaçış yoluna ulaşmasını sağlayan asgari aydınlık. Zeminde en az 0,5 lux.
Kesinti anında güvenli durdurulması gereken tehlikeli işlerin yapıldığı alanlar. Normal aydınlığın %10'u veya en az 15 lux sağlanmalıdır.
Bu üç işlev, acil yönlendirme ile tamamlanır: yeşil zeminli, koşan figür ve ok sembollü acil çıkış işaretleri, kesinti anında da görünür kalarak çıkış yönünü gösterir. Mutel kataloğunda bu iki ihtiyaç iki ayrı alt kategoride toplanır: acil aydınlatma armatürleri ve acil yönlendirme armatürleri. İkisi arasındaki işlev ayrımını acil aydınlatma ile yönlendirme farkı yazısında ayrıntılı bulabilirsiniz.
TS EN 1838 (Aydınlatma uygulamaları — Acil aydınlatma), acil kaçış aydınlatmasının nicel gereksinimlerini tanımlayan temel standarttır. Asgari aydınlık düzeyleri, düzgünlük oranı, devreye girme süresi ve renksel özellikleri belirler. Standardın madde madde uygulanışı için acil aydınlatma yönetmeliği ve EN 1838 rehberini inceleyebilirsiniz. Standardın belirlediği başlıca değerler aşağıdaki gibidir:
| Kriter | Gereksinim (TS EN 1838) | Açıklama |
|---|---|---|
| Kaçış yolu — yol ekseni | ≥ 1 lux | 2 m genişliğe kadar yolun merkez ekseninde, zeminde |
| Açık alan (anti-panik) | ≥ 0,5 lux | Çevre 0,5 m'lik şerit hariç, boş zemin alanında |
| Yüksek riskli görev alanı | ≥ 15 lux | Veya normal aydınlığın %10'u; hangisi büyükse |
| Düzgünlük (kaçış yolu) | maks:min ≤ 40:1 | Yol ekseni boyunca aşırı parlak/karanlık fark olmamalı |
| Devreye girme — %50 | ≤ 5 saniye | Kesintiden sonra ışığın yarısına ulaşma süresi |
| Devreye girme — %100 | ≤ 60 saniye | Tam aydınlık düzeyine ulaşma süresi |
| Renksel geriverim (Ra) | ≥ 40 | Güvenlik renklerinin ayırt edilebilmesi için |
Bilgi: Acil aydınlatmada ışık rengi (Kelvin) bir tercih değil, sabit bir işlev değeridir; armatürler tahliye anında güvenlik renklerinin ayırt edilebilmesi için yüksek görünürlüklü beyaz ışık verir. Bu nedenle acil aydınlatmada genel mekânlardaki gibi serbest renk seçimi yapılmaz; kritik olan aydınlık düzeyi (lux), süre ve düzgünlüktür.
Genel aydınlatmada renk sıcaklığı bir konfor tercihidir; acil aydınlatmada ise güvenlik renklerinin — yeşil çıkış işareti, kırmızı yangın ekipmanı — tahliye anında ayırt edilebilmesi için yüksek görünürlüklü beyaz ışık esastır. Aşağıdaki tablo, Kelvin aralıklarını ve acil armatürlerdeki karşılığını özetler:
| Renk Sıcaklığı | Aralık | Görünüm | Acil Aydınlatmadaki Yeri |
|---|---|---|---|
| Sarı Işık | 2700–3000 K | Sıcak, dekoratif ton | Kullanılmaz — düşük görünürlük |
| Gün Işığı | 4000–4500 K | Nötr, genel kullanım tonu | Yalnızca normal+acil çift işlevli kitli modellerin normal modunda |
| Beyaz Işık | 5000–6500 K | Yüksek görünürlük, keskin kontrast | Standart — kaçış yolu ve yönlendirme armatürleri |
Mutel kataloğundaki acil aydınlatma ve yönlendirme armatürlerinin büyük çoğunluğu 6500 K beyaz ışık verir; yalnızca normal+acil çift işlevli (kitli) bazı modeller normal kullanımda 4000 K gün ışığı sunar. Renk sıcaklığı kavramının ayrıntısı ve hangi tonun nereye uyduğu için renk sıcaklığı (Kelvin) rehberi yazısına bakabilirsiniz.
Türkiye'de acil aydınlatmanın hukuki dayanağı Binaların Yangından Korunması Hakkında Yönetmelik'tir (BYKHY, Resmî Gazete 19.12.2007). Yönetmelik, kaçış yollarında ve acil çıkışlarda acil aydınlatma ve yönlendirme bulundurulmasını zorunlu kılar; hangi yapıların kapsamda olduğunu, aydınlatmanın sürekliliğini ve test/bakım yükümlülüklerini tanımlar.
Yönetmelik dayanağı: BYKHY kapsamında acil aydınlatma sistemleri; kaçış yollarını, yön değiştirme noktalarını, merdivenleri ve acil çıkış kapılarını kapsamalıdır. Sistemin periyodik test, bakım ve işler durumda tutulması bina sahibi/yöneticisinin sorumluluğundadır. Tasarım ve uygulama, yürürlükteki yönetmelik metni ve TS EN 1838 ile birlikte değerlendirilmelidir.
Acil aydınlatma yalnızca koridor zemininden ibaret değildir. Yönetmelik ve standart, tahliye sırasında görünür olması gereken bir dizi özel noktayı da kapsama alır. Bu noktaların atlanması, denetimde uygunsuzluğun en sık nedenidir:
Bu noktaların her biri kat planı üzerinde işaretlenmeli ve aydınlatma ile yönlendirme yerleşimi buna göre yapılmalıdır. Yalnızca düz koridorları aydınlatıp bu özel noktaları atlamak, sistemin kâğıt üzerinde "var" ama pratikte yetersiz olmasına yol açar.
Acil aydınlatmanın "ne kadar süre yanacağı", binanın kullanım türüne ve tahliye senaryosuna göre belirlenir. Yaygın uygulamada batarya süreleri şöyledir:
Sistem mimarisi açısından iki temel yaklaşım vardır:
| Sistem Tipi | Çalışma Mantığı | Tipik Kullanım |
|---|---|---|
| Kendinden bataryalı (otonom) | Her armatür kendi bataryası ve devresiyle bağımsız çalışır. Kesintide tek tek devreye girer. | Küçük–orta tesis, mevcut binaya ek, esnek yerleşim |
| Merkezi batarya sistemi | Tüm armatürler tek bir merkezi akü/UPS ünitesinden beslenir. | Büyük, çok katlı tesisler; merkezi izleme/test ihtiyacı |
Kendinden testli (self-test) modeller, batarya ve LED fonksiyonunu otomatik test ederek arızayı gösterge ile bildirir; bu, periyodik test yükümlülüğünü kolaylaştırır.
Acil armatürün doğru çalışması, takıldığı ortama uygun IP koruma sınıfında seçilmesine bağlıdır. İç mekân için tasarlanmış bir armatürü nemli veya tozlu bir alana koymak; bataryanın ve elektroniğin erken arızalanmasına, dolayısıyla gerçek bir kesinti anında çalışmamasına yol açabilir. Yaygın ortam–IP eşleşmeleri şöyledir:
| Ortam | Önerilen IP | Neden |
|---|---|---|
| Kuru iç mekân (ofis, koridor, mağaza) | IP40 | Toz ve katı cisimlere karşı temel koruma |
| Nemli alan (banyo, mutfak, ıslak hacim) | IP44–IP54 | Su sıçramasına karşı koruma |
| Otopark, depo, tozlu ortam | IP54–IP65 | Toz girişi ve neme direnç |
| Dış mekân, cephe, açık alan | IP65 ve üzeri | Yağmur ve toza tam koruma |
| Patlayıcı / parlayıcı ortam | Ex-proof + uygun IP | ATEX sertifikalı özel armatür gerekir |
Patlayıcı ortamlar (boyahane, kimya tesisi, akaryakıt istasyonu, un ve toz tesisi) ayrı bir kategoridir; buralarda standart IP yeterli değildir ve Ex-proof (ATEX sertifikalı) acil aydınlatma armatürleri kullanılması zorunludur. Ortam sınıfı belirlenmeden yapılan armatür seçimi, hem güvenlik hem de ürün ömrü açısından risk taşır.
Mutel kataloğunda acil aydınlatma; başta Pelsan olmak üzere Arsel ve Nade gibi üreticilerin sertifikalı modellerini kapsar. Aşağıdaki ürünler, kategorinin temsil edici, gerçek modelleridir:
| Ürün | Ürün Kodu | Tip | Öne Çıkan Özellik |
|---|---|---|---|
| Pelsan 2x3W IP40 LEDli Acil Aydınlatma Armatürü | 203911 | Acil aydınlatma | Kompakt, koridor ve geçiş alanı |
| Pelsan 2x5W IP40 LEDli Acil Aydınlatma Armatürü | 203913 | Acil aydınlatma | Daha geniş alan, yüksek ışık çıkışı |
| Pelsan 2x10W IP40 LEDli Sıva Üstü Acil Aydınlatma | 109780 | Acil aydınlatma | Yüksek tavan, geniş hacim anti-panik |
| Pelsan 2x10W IP65 LEDli Sıva Üstü Acil Aydınlatma | 110679 | Acil aydınlatma | Nemli/tozlu geniş hacim, IP65 |
| Pelsan 2x5W 6 Saat IP40 LEDli Acil Aydınlatma | 109781 | Acil aydınlatma | Uzun süre (6 saat) batarya |
| Pelsan Ausled 15W 6500K IP65 3 Saat Acil Aydınlatma | 109710 | Acil aydınlatma | Sıva üstü, 3 saat, IP65 dış/nemli alan |

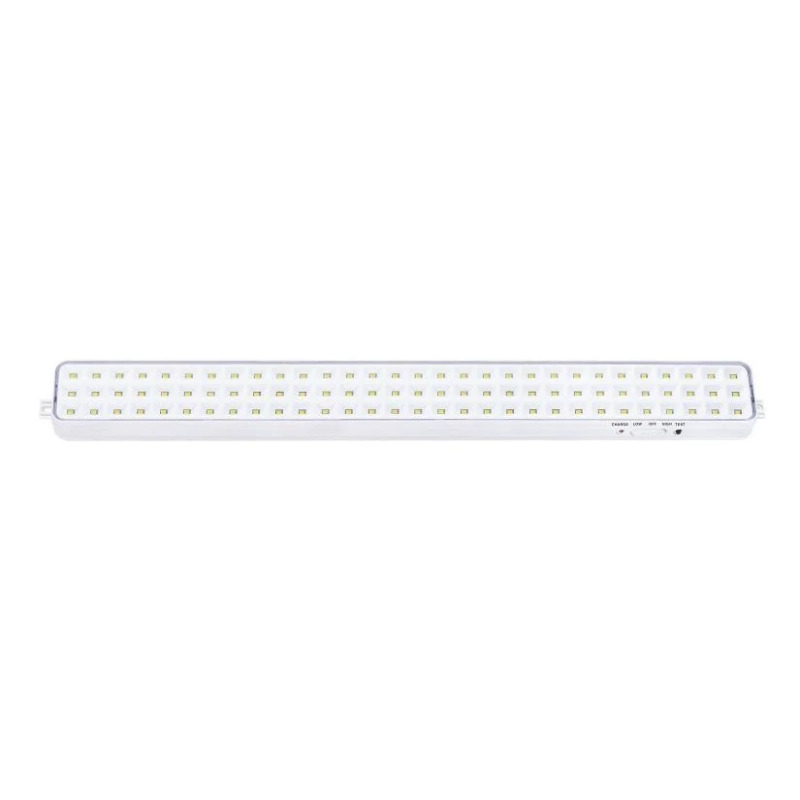

| Pelsan 90 IP40 LEDli Işıldak Acil Aydınlatma | 204623 | Acil aydınlatma (ışıldak) | Yönlü ışık, merdiven/çıkış noktası |
| Pelsan 18W 120cm Acil Aydınlatma Kitli LED Tube | 315116 | Acil kitli armatür | Normal + acil çift işlev, depo/koridor |
| Pelsan Exiled Çift Yön Acil Yönlendirme Armatürü | 203888 | Acil yönlendirme | Çift yön, asma/sıva üstü çıkış işareti |
| Pelsan Exiled Çift Yön 3W 3 Saat Yönlendirme | 205688 | Acil yönlendirme | 3 saat batarya, çift yön çıkış işareti |
| Pelsan Rausled 3W 6500K IP65 3 Saat Yönlendirme | 109387 | Acil yönlendirme | IP65, nemli ortam çıkış yönlendirmesi |
Sensör entegre çözümler için Nade serisi öne çıkar; örneğin Nade 10700 360° hareket sensörlü acil aydınlatma özellikli tavan armatürü, normal kullanımda sensörlü aydınlatma, kesintide acil aydınlatma sağlar. Tüm aile için acil aydınlatma ve acil yönlendirme kategori sayfalarını inceleyebilirsiniz.
Uzun üretim holleri ve dar koridorlarda kaçış yolu ekseninde 1 lux sağlanmalı; çıkış kapıları üzerine çift yön yönlendirme yerleştirilmelidir. Yüksek tavanlı hacimlerde 2x10W gibi yüksek çıkışlı modeller anti-panik için uygundur.
Geniş satış alanlarında anti-panik aydınlatması (≥0,5 lux) ve yön değiştirme noktalarında yoğun yönlendirme kritik önemdedir. Tahliye süresi uzun olduğundan 3 saat batarya tercih edilir.
Sürekli kullanımdaki kritik alanlarda hem hasta tahliyesi hem de personel müdahalesi için kesintisiz aydınlatma gerekir; merkezi izlemeli sistem ve self-test özellikli armatürler önerilir.
İşaretsiz geniş alanlarda yön bulmayı kolaylaştırmak için yönlendirme yoğunluğu artırılır; nemli/tozlu ortamda uygun IP korumalı modeller seçilir. Acil kitli LED tube modeller normal+acil çift işlev sağlar.
Acil yönlendirme armatürlerinin işlevi, kesinti anında çıkış yönünü tereddütsüz göstermektir. Bunun için sembol, renk ve boyut standartlaşmıştır. Çıkış işaretlerinde ISO 7010 kapsamındaki yeşil zeminli, beyaz koşan figür ve ok sembolü kullanılır. Yeşil renk, güvenli yön ve kaçış anlamı taşır; kırmızı yalnızca yangın ekipmanı içindir.
İşaretin ne kadar uzaktan görülebileceği de hesaba dayalıdır. Görüş mesafesi şu bağıntıyla bulunur:
Görüş mesafesi: d = z × h — burada d maksimum görüş mesafesi, h piktogram (sembol) yüksekliği, z ise işaret tipine bağlı katsayıdır. İçten/dıştan aydınlatmalı (yanan) işaretlerde z = 200, aydınlatılmayan (yalnızca yansıtmalı) işaretlerde z = 100 alınır. Örneğin 20 cm sembol yüksekliğine sahip içten aydınlatmalı bir işaret, 0,20 × 200 = 40 metreye kadar okunabilir.
Bu nedenle büyük hacimli AVM, fabrika ve spor salonlarında daha büyük piktogramlı işaretler; dar koridorlarda daha küçük işaretler kullanılır. İşaretler, her çıkış kapısının üzerinde ve her yön değiştirme noktasında kesintisiz görüş hattı sağlayacak biçimde konumlandırılmalıdır.
Acil aydınlatma yalnızca takıldığı gün değil, gerçek bir kesinti anında çalıştığında işe yarar. Bu yüzden sistemin işler durumda tutulması yasal bir yükümlülüktür ve düzenli test gerektirir. İki temel test türü vardır:
| Test Türü | Ne Kontrol Eder | Yaklaşım |
|---|---|---|
| Fonksiyon testi | Armatürün kesintide yanıp yanmadığı | Kısa süreli; sık aralıklarla yapılır |
| Süre (kapasite) testi | Bataryanın tam süre boyunca dayanması | Tam boşaltma; daha seyrek, planlı yapılır |
Manuel testte armatürlerin tek tek denenmesi zaman alıcıdır; bu yüzden büyük tesislerde self-test (kendinden testli) armatürler tercih edilir. Bu modeller fonksiyon ve süre testini otomatik yapar, arıza durumunu LED gösterge ile bildirir. Merkezi izlemeli sistemlerde tüm armatürlerin durumu tek panelden görülebilir. Test kayıtlarının tutulması, denetimlerde sistemin uygunluğunu belgelemek açısından önemlidir.
Acil aydınlatma armatürleri çalışma biçimine göre iki gruba ayrılır ve bu seçim, doğru yerde doğru ürünü kullanmak için kritiktir:
| Çalışma Biçimi | Normal Durumda | Kesintide | Nerede |
|---|---|---|---|
| Süreksiz (Non-Maintained) | Sönüktür; yalnızca bataryayı şarj eder | Otomatik yanar | Yalnızca acil amaçlı koridor, merdiven |
| Sürekli (Maintained) | Normal aydınlatmayla birlikte sürekli yanar | Aynı armatür yanmaya devam eder | Çıkış işaretleri, topluma açık salonlar |
Çıkış yönlendirme işaretleri neredeyse her zaman sürekli (maintained) çalışır; çünkü çıkış yönü, kesinti olmasa da her an görünür olmalıdır. Kaçış yolu üzerindeki acil aydınlatma armatürleri ise çoğunlukla süreksiz (non-maintained) seçilir ve yalnızca elektrik kesildiğinde devreye girer.
Bir kesinti anında acil aydınlatmanın gecikmeden yanması, panik ve düşme kazalarını önler. TS EN 1838, devreye girme süresi için net bir kademe tanımlar: aydınlatma, gerekli düzeyin %50'sine en geç 5 saniyede, tamamına ise en geç 60 saniyede ulaşmalıdır. Yüksek riskli alanlarda bu süre daha da kısadır; tam aydınlık fiilen kesintisiz sağlanmalıdır. Bu yüzden batarya ve sürücü kalitesi, yalnızca "ne kadar yandığı" değil, "ne kadar hızlı yandığı" açısından da önemlidir.
Acil aydınlatma, normal aydınlatma projesinden ayrı düşünülemez. Armatür yerleşimi yapılırken kaçış yolu güzergâhı, yangın dolapları, ilk yardım noktaları ve elektrik panoları acil aydınlatma kapsamına alınır; çünkü bu noktaların kesinti anında da görünür olması gerekir. Normal aydınlatma yenilenirken acil armatürlerin de gözden geçirilmesi, ileride ayrı bir tadilat maliyetini önler. Doğru yaklaşım, iki sistemi tek bir aydınlatma projesi içinde birlikte boyutlandırmaktır.
Acil aydınlatmada LED teknolojisi, eski floresan ve akkor çözümlerin yerini büyük ölçüde almıştır; bunun birkaç teknik nedeni vardır. Birincisi, LED anında tam parlaklığa ulaşır; ısınma süresi olmadığı için kesinti anında gecikmesiz yanar ve EN 1838'in 5 saniye / 60 saniye devreye girme kademesini rahatça karşılar. İkincisi, LED aynı ışığı çok daha az güçle verdiği için bataryadan daha az akım çeker; bu da aynı batarya kapasitesiyle daha uzun yanma süresi anlamına gelir. Üçüncüsü, LED'in uzun ömrü (on binlerce saat) bakım ve lamba değişimi ihtiyacını azaltır; acil armatürlerde asıl yıpranan parça artık ışık kaynağı değil, periyodik test edilen bataryadır. Son olarak LED armatürler daha kompakt olduğundan, dar koridor ve çıkış noktalarına kolay yerleştirilir. Ayrıca LED'in yönlü ışık dağılımı, kaçış yolu ekseninde ışığı daha verimli kullanarak aynı düzgünlüğü daha az armatürle sağlamaya yardımcı olur. Bu nedenle yeni kurulumlarda ve yenilemelerde LED acil aydınlatma ve yönlendirme armatürleri tercih edilir; eski floresan acil armatürlerin yenilenmesi de hem güvenlik hem enerji açısından kazanç sağlar.
Kaçış yolu ve anti-panik aydınlatma modelleri
Acil çıkış işaretleri, çift yön modeller
Patlayıcı ortam için ATEX sertifikalı çözümler
Tüm aydınlatma ürün aileleri
Acil aydınlatma, kesinti anında kaçış yolunun zeminini ve geçiş alanlarını aydınlatarak kişilerin görüp güvenle ilerlemesini sağlar. Acil yönlendirme ise yeşil-beyaz çıkış işaretiyle çıkış yönünü gösterir. İkisi birbirini tamamlar: biri "görmeyi", diğeri "yönü bulmayı" sağlar. Tam bir tahliye sistemi her ikisini birlikte içerir.
TS EN 1838'e göre kaçış yolu ekseninde zeminde en az 1 lux sağlanmalıdır. Açık (anti-panik) alanlarda en az 0,5 lux, yüksek riskli görev alanlarında ise en az 15 lux veya normal aydınlığın %10'u (hangisi büyükse) hedeflenir. Bu değerler asgari olup, kesin tasarım yerinde hesapla doğrulanmalıdır.
Süre, binanın kullanım türüne ve yürürlükteki yangın yönetmeliğine göre belirlenir. Küçük yapılarda asgari 1 saat yeterli olabilirken; topluma açık binalar, yüksek yapılar, AVM, hastane ve sanayi tesislerinde genellikle 2–3 saat tercih edilir. 3 saat, tahliyenin tamamlanması ve müdahale için güvenli marj sağlar.
TS EN 1838'e göre armatür, kesintiden sonra gereken aydınlığın %50'sine 5 saniye, %100'üne 60 saniye içinde ulaşmalıdır. Kaliteli LED acil armatürler pratikte saniyeler içinde tam ışığa ulaşır. Bu hız, panik anında karanlıkta geçen süreyi en aza indirmek için kritiktir.
Binaların Yangından Korunması Hakkında Yönetmelik kapsamında acil aydınlatma sisteminin işler durumda tutulması, periyodik test ve bakımı bina sahibi/yöneticisinin sorumluluğundadır. Fonksiyon testi (kısa süreli) ve süre testi (tam batarya boşaltma) düzenli yapılmalı; self-test özellikli armatürler bu süreci kolaylaştırır. Test ve müdahale yetkili kişi tarafından yürütülmelidir.
Yeterlilik yalnızca yerinde lux ölçümü ve tahliye senaryosu değerlendirmesiyle doğrulanabilir. Kaçış yolu ekseninde 1 lux sağlanıyor mu, yön değişimleri ve çıkışlar yönlendirme ile işaretlenmiş mi, batarya süresi yapı türüne uygun mu kontrol edilmelidir. Mutel teknik ekibi kat planınıza göre eksik/yetersiz noktaları tespit eden bir keşif desteği sunar.
