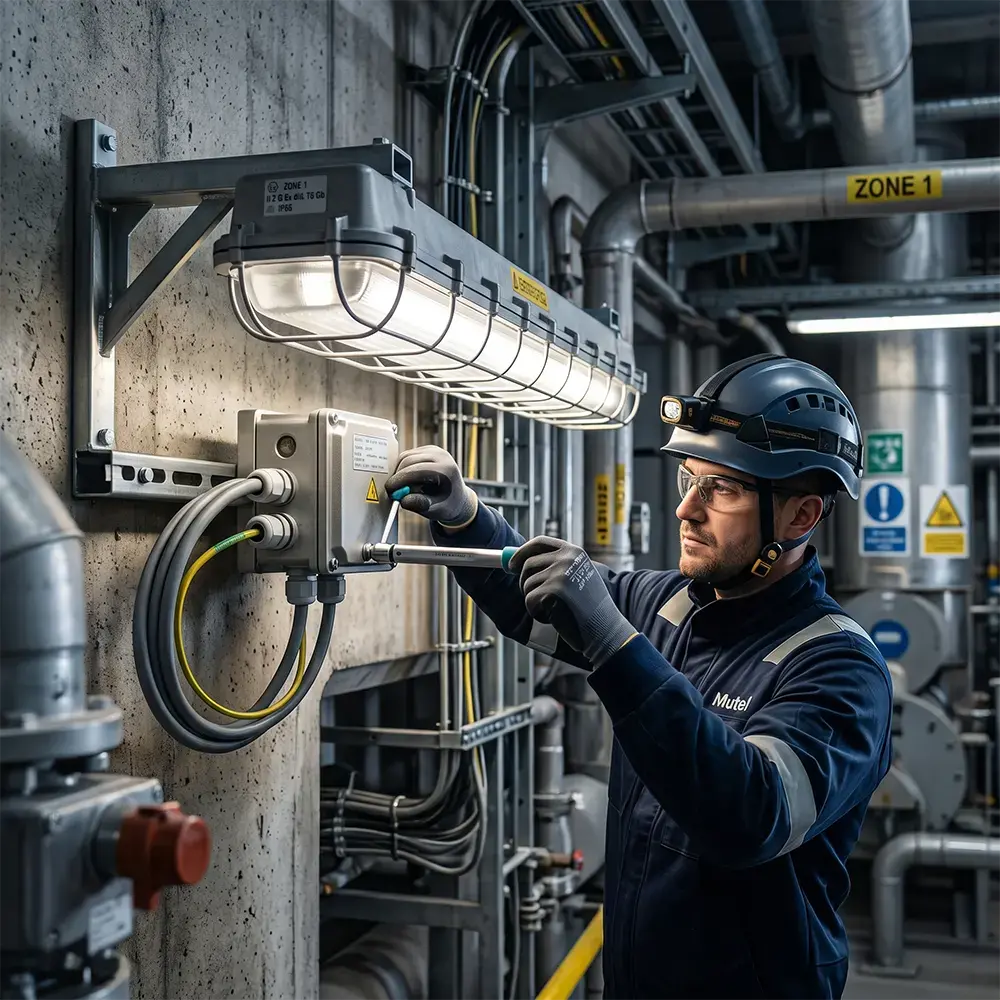

Patlayıcı ortamda kullanılan bir armatürün sertifikalı olması, sahada otomatik olarak güvenli kuruluma dönüşmez. Tesisat hatası — yanlış glend, eksik tork, ihmal edilen topraklama — sertifikayı geçersizleştirebilir ve ortamı tutuşma kaynağına dönüştürebilir. Bu rehber IEC 60079-14:2024 ile IEC 60079-17:2023 esas alınarak ex-proof armatürlerin saha montajında uyulması gereken kuralları, hazırlık adımlarını ve sık yapılan hataları Mutel saha tecrübesiyle bir araya getirir.
Ex-proof armatür montajı, normal endüstriyel aydınlatma kurulumundan farklı olarak fiziksel iş başlamadan önce bir doküman setine bağlanmıştır. Saha mühendisi, ekipman ulaşmadan aşağıdaki belgelerin tam olduğunu doğrulamadan ekibe başlama izni veremez:
Yetkinlik kısmı sahada en sık atlanan adımdır. IEC 60079-14 madde 4.2, ex sahasında çalışacak personelin belgelenebilir yetkinlikte olmasını şart koşar; sertifikasız bir elektrikçinin "tecrübeli" sayılması yeterli değildir. Mutel'in 13 yıllık ex-proof aydınlatma tedariğinde gözlenen en yaygın saha hatası, sertifikalı ürünün ehliyetsiz personelle monte edilmesidir.
Armatür kasadan çıkarıldığında tam olarak ne sipariş edildiyse onun geldiğinin doğrulanması gerekir. Üzerindeki Ex marking, sertifika dosyasıyla birebir eşleşmelidir.
| Marking Bileşeni | Saha Doğrulama |
|---|---|
| II 2 G / II 2 D | Saha sınıfı gaz mı toz mu? PKD ile uyumlu mu? |
| Ex db / eb / mb / ib | Talep edilen koruma türü(leri) hepsi var mı? |
| IIA / IIB / IIC | Saha gaz grubuna eşit veya üst sınıfta mı? |
| T1–T6 | Sahadaki en düşük tutuşma sıcaklığının altında mı? |
| Ga / Gb / Gc | Zone'a uygun EPL seviyesinde mi? |
| IP koruması | Tipik dış saha için IP66/IP67 |
| Sertifika no | iecex.com veya bildirimli kuruluş sayfasında doğrulanabiliyor mu? |
Mutel portföyündeki Pelsan Largo T8 etanj armatürlerin etiketleri II 2 G / II 2 D çift marking taşır; Pelsan Nairo projektör ve Pelsan Sia yüksek tavan ailesi Zone 1 sınıflı saha için Gb seviyesinde sertifikalıdır. Bu ürünleri kategori olarak ex-proof etanj armatür sayfasından, ex-proof LED projektör listesinden ve ex-proof yüksek tavan armatürleri kategorisinden incelemek mümkündür.
IEC 60079-14:2024'ün en kritik bölümü kablo–glend bütünlüğüdür. Ex-proof armatürün koruması, içeriye giren kablonun bağlantı noktasında aynı seviyede sürmek zorundadır. Yanlış glend = sertifikanın iptali.
| Glend Tipi | Uygunluk | Kablo Tipi |
|---|---|---|
| Ex e (compression) | Zone 1 / 2, gövde Ex e | Düz çok damarlı |
| Ex d (barrier) | Zone 1 / 2, gövde Ex d | Bariyerli, reçineli |
| Ex d (fillable) | Bariyer reçinesi gerekli | Saha doldurmalı |
| SWA armorlu | Mekanik darbe yüksek | Çelik tel zırhlı |
Ex d gövde + Ex e glend gibi tip karışımları yasaktır — gövde Ex d ise glend de Ex d sertifikalı olmalıdır. Glend sıkma torku üreticinin verdiği değer ile bire bir uygulanır; "elle sık" pratiği IP koruması ve patlama yolu mesafesini bozar.
Armatürün fiziksel sabitlenmesi göründüğü kadar basit değildir. Ex koruması mekanik bütünlüğe doğrudan bağımlıdır.
Pelsan ürünlerinde tipik olarak Pelsan Sia yüksek tavan armatürleri 4 ayaklı zincir veya boru askısıyla, Pelsan Nairo projektörler ise U-bracket ile sahaya taşınır. Zone 1 sınıflı sahalarda uygulama için Zone 1 yüksek tavan armatürleri ve Zone 1 projektör seçenekleri kategorileri ürün kontrol noktasıdır; genel ex-proof saha için ex-proof yol ve cadde armatürleri ve istasyon kanopisi için ex-proof kanopi armatür kategorisi tercih edilir.
Ex-proof tesisatta topraklama yalnızca elektriksel güvenlik değil, elektrostatik boşalma açısından da kritiktir. Statik yükün biriktiği bir gövde kıvılcım kaynağı olabilir.
Ex e (yükseltilmiş güvenlik) klemens kutuları doğru sıkma torku ile çalışır; gevşek bağlantı bağlantı direncini yükseltir, ısınmaya ve kıvılcıma yol açar — bu durumda Ex e geçerliliği biter.
| Klemens Boyutu | Tipik Tork (Nm) | Notlar |
|---|---|---|
| 2,5 mm² (M3) | 0,5 – 0,8 | Aydınlatma içi bağlantı |
| 4 mm² (M4) | 1,2 – 1,5 | Standart etanj armatür |
| 6 mm² (M5) | 2,0 – 2,5 | Projektör beslemesi |
| 10 mm² (M6) | 3,0 – 4,0 | Yüksek güç projektör |
Tablo yön göstericidir; nihai tork değeri her zaman ürünün kendi kılavuzunda belirtilen değere göre uygulanır. Mutel'de Pelsan Largo ailesi (1x9W, 2x9W, 1x18W, 2x18W, 2x36W T8 + 25W/27W/34W/40W/50W direkt LED) klemensleri tipik 1–1,5 Nm aralığındadır. Bu ürünleri Zone 1 spesifik olarak Zone 1 LED etanj armatür sayfasında, geniş ex-proof seçim için ex-proof armatür kategorisinin tamamında görmek mümkündür.
IP koruması ve flame path geometrisi conta bütünlüğüne bağlıdır. Yıpranmış, ezilmiş veya yanlış oturmuş conta hem IP'yi hem Ex sertifikasını geçersiz kılar.
Devreye alma raporu, periyodik muayenenin başlangıç noktasıdır. IEC 60079-17:2023 madde 4.4'e göre kayıt eksik olan ekipman, muayene programına alınamaz.
Patlayıcı sahada acil aydınlatma armatürleri çift gerekli kümeyi karşılamak zorundadır: Ex sertifika ve EN 1838 kaçış aydınlatma performansı. Bu nedenle montaj sonrası ek olarak akü deşarj testi yapılır: armatür şebekeden ayrılır, dahili akü ile lümen düşüşü ve süre kayıt altına alınır. Pelsan Ausled 3-saat 15W modeli için bu test 180 dakika boyunca minimum lümen sürdürebilirliğini doğrular. Zone 1 sahası için Zone 1 acil aydınlatma armatürleri, genel ex-proof ihtiyaç için ex-proof acil aydınlatma sayfası, sertifikasız iç mekan için karşılaştırma amaçlı acil aydınlatma ve yönlendirme kategorisi tedarik başlangıcıdır.
| Hata | Sonuç | Doğrusu |
|---|---|---|
| Yanlış glend tipi | Flame path bozulur, sertifika geçersiz | Gövde tipiyle eşleşen sertifikalı glend |
| Tork anahtarı kullanılmaması | Klemens gevşemesi, ısınma | Üretici torkunda kalibreli alet |
| Conta yağlama hatası | IP düşüşü, flame path bozulması | Üreticinin önerdiği bileşik |
| Eksik kapak vidası | Patlama yolu mesafesi bozulur | Tüm vidalar takılı, çapraz sıkım |
| Tek topraklama bağlantısı | Statik birikim, kıvılcım riski | PE + ekstra ekipotansiyel |
| Yetersiz LEL ölçümü | Sıcak iş izninin geçersiz olması | Çalışma boyunca dakikalık ölçüm |
| Sertifikasız personel | Yasal sorumluluk + sigorta riski | IECEx CoPC veya ATEX eğitimli ekip |
Devreye alma günü, ekipmanın "muayene-ömrü" başladığı gündür. IEC 60079-17:2023 üç muayene düzeyi tanımlar:
Her muayene düzeyi montaj raporundaki ilk durumla karşılaştırılır; bu yüzden eksiksiz kayıt ileriki yıllarda ekipmanın delillenebilir geçmişine dönüşür. Standart endüstriyel saha bakım rotasyonu için endüstriyel armatür ailesi ve LED etanj armatür kategorisi referans muadil noktalarıdır; ancak periyodik denetim açısından bu kategoriler patlayıcı saha rejimine girmediği için ayrı tutulur.
| Saha Tipi | Mutel Pelsan Ürünü | Anahtar Montaj Detayı |
|---|---|---|
| Boyahane tavanı (Zone 1) | Pelsan Largo 2x18W T8 | Ex e glend, çift topraklama, askı zincirde elastomer takoz |
| Rafineri saha aydınlatma (Zone 1) | Pelsan Nairo 100W projektör | Ex d glend, U-bracket ile direk montaj, IP66 conta kontrolü |
| Fabrika tavan (Zone 2) | Pelsan Sia yüksek tavan | Galvanik ayrıştırıcı, vibrasyon takoz |
| Akaryakıt istasyonu kanopi | Pelsan Piroliz kanopi | UV-dayanım conta, drenaj yönüne dikkat |
| Tahliye yolu (Zone 1) | Pelsan Ausled 3-saat 15W | Akü deşarj testi, EN 1838 lümen kontrolü |
| Yol/cadde Zone 2 | Ex-proof yol-cadde armatürü | Direk yüksekliğine göre tilt açısı, IP66 |
Tüm Zone 1 ürün ihtiyaçları Zone 1 ex-proof armatür kategorisinde tek listede yer alır.
Hayır. IEC 60079-14 madde 4.2, ex sahasında çalışacak personelin belgelenebilir yetkinlikte olmasını şart koşar. Tipik kabul edilen sertifikalar ATEX eğitim belgesi veya IECEx CoPC sertifikasıdır. Sertifikasız personelin yaptığı montaj sigorta poliçesini ve sertifikayı geçersizleştirir.
Evet. Gövdesi Ex d olan bir armatüre Ex e glend takmak yasaktır. Glend, gövdenin koruma türünü kabloya kadar uzatan parçadır; tip eşleşmesi olmazsa flame path bozulur ve sertifika geçersizleşir.
Daima üreticinin ürün kılavuzunda verdiği değer esas alınır. Sayfamızdaki tablo yalnızca yön göstericidir. Tork değerine kalibreli tork anahtarıyla ulaşılır; "elle sıkma" Ex e için kabul edilebilir bir uygulama değildir.
Hayır. Ex d gövdeli armatürler "Açıkken enerji verme" uyarısı taşır ve kapak açma yetkili personel + LOTO + LEL ölçümü gerektirir. Rutin saha temizliği yalnızca dış yüzeyle sınırlıdır.
Pratikte ex-proof gövdelerde PE iletkenine ek olarak ekstra ekipotansiyel bağlantısı standart uygulamadır. Statik birikim ve flame path bütünlüğü için iki ayrı topraklama yolunun bulunması güvenli kabul edilir; nihai gereksinim ürün kılavuzu ve proje şartnamesi ile belirlenir.
Üretici sertifika kopyası, marking fotoğrafı, glend ve kablo bilgisi, klemens tork değerleri, izolasyon ölçüm sonuçları, topraklama direnci, devreye alma tarihi, montaj eden personelin yetkinlik belgesi ve devir tutanağı temel kayıt setidir.
Devreye alma sırasında detaylı (initial detailed) muayene yapılır ve kayda alınır. Sonraki periyodik muayene aralığı saha risk değerlendirmesine göre belirlenir; tipik olarak yüksek riskli ortamda yıllık, normal ortamda 3 yıllık detaylı muayene programı uygulanır.
