Gelince Haber VerPelsan 100W Zone 2 Ex-Proof Buatlı Tripot Led Projektör, patlayıcı ortam riski taşıyan sahalarda geçici aydınlatma ihtiyacı için hazırlanmış bütünleşik bir settir. Ex-proof projektör başlığı, bağlantının yapıldığı ex buat ve yüksekliği ayarlanabilir tripot ayak aynı sistem içinde birlikte sunulur; böylece sahada improvize bağlantı yapma ihtiyacı ortadan kalkar.
Önemli Güvenlik Uyarısı: Patlayıcı ortam sınıflandırması yapılmış sahalarda ekipman seçimi, kurulumu ve devreye alınması yetkili elektrik mühendisi ve iş güvenliği uzmanı denetiminde yürütülür. Bu sayfa bilgilendirme amaçlıdır; ürünün kullanılacağı bölgenin zone sınıfı, gaz grubu ve sıcaklık sınıfı ile ekipmanın işaretlemesinin uyumu, sipariş öncesinde tesisin patlamadan korunma dokümanı üzerinden teyit edilmelidir.
Zone 2 Sahada Seyyar Aydınlatmanın Kuralı
Zone 2, patlayıcı gaz atmosferinin normal çalışma koşullarında oluşmasının beklenmediği, oluşsa bile kısa süreli kaldığı bölgeleri tanımlar. Riskin "düşük olasılıklı" olması, standart bir armatürün bu alana sokulabileceği anlamına gelmez: bakım, revizyon ve arıza müdahalesi gibi işler tam da atmosferin bozulabileceği anlarda yapılır.
Sahaya geçici ışık götürürken en sık yapılan hata, sertifikalı bir armatürü sertifikasız bir uzatma ve bağlantı düzeneğiyle beslemektir. Sistemin patlama güvenliği en zayıf halkası kadardır; bu nedenle projektör kadar bağlantı noktası da bölgeye uygun olmalıdır. Setin buatla birlikte sunulmasının nedeni budur.
Setin Bileşenleri

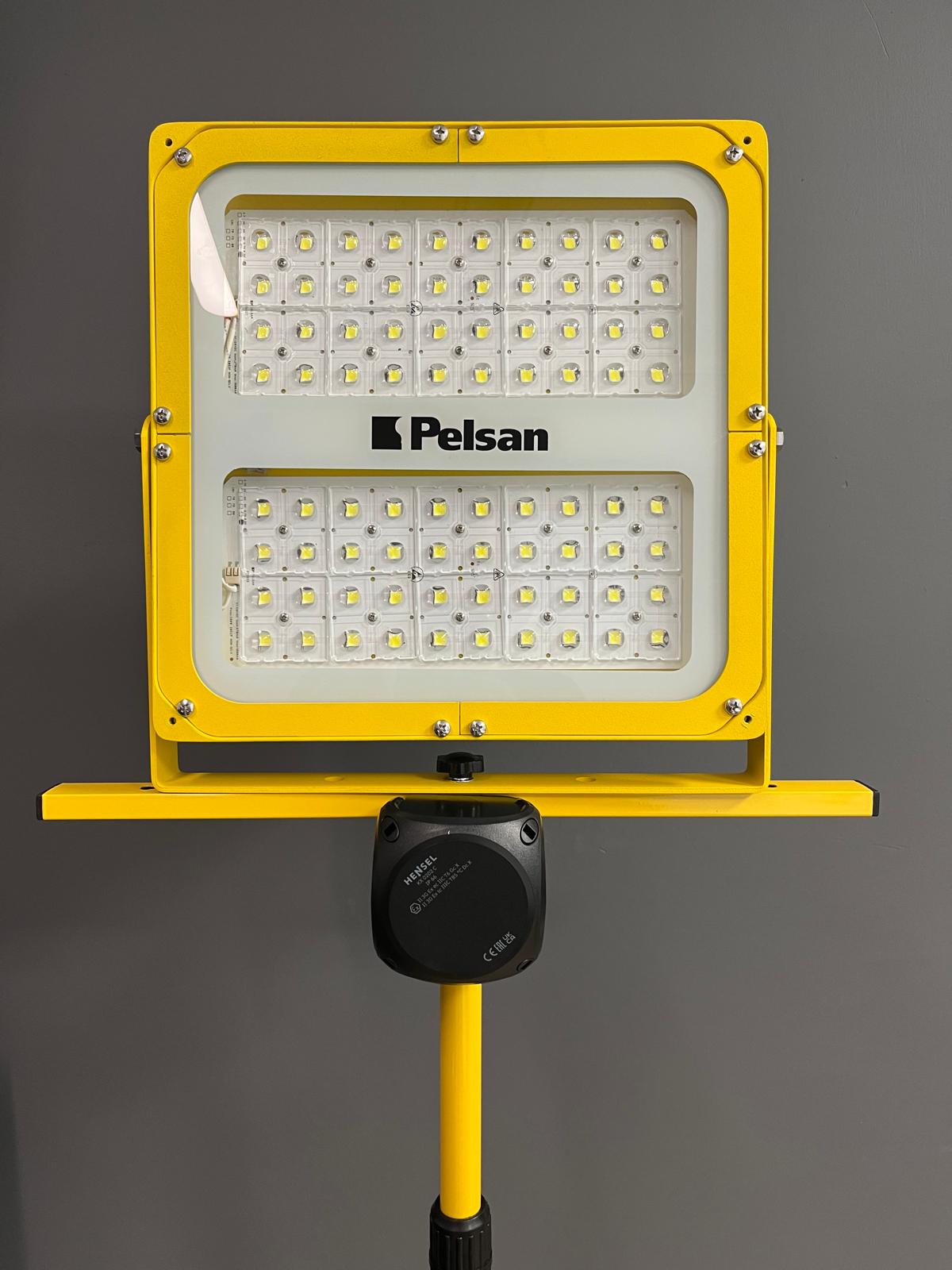

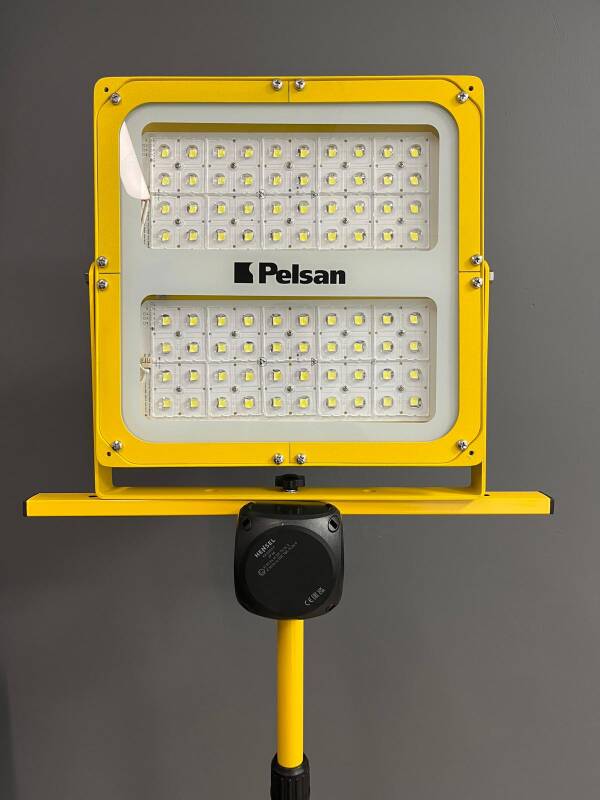

- Ex-proof led projektör (100 W): Patlayıcı ortam için üretilmiş, koruyucu çerçeveli gövde ve iki modüllü led yüzeyle sahaya yönlendirilebilir ışık sağlar.
- Ex buat (bağlantı kutusu): Tripot gövdesi üzerinde konumlanan, patlayıcı ortam bağlantıları için üretilmiş kutu; kablo girişleri uygun rakorlarla yapılır.
- Ayarlanabilir tripot ayak: 65 cm kapalı, 160 cm açık boy; teleskopik kilitleme ve katlanır üç bacak.
- Bütünleşik teslim: Projektör, buat ve ayak birlikte gelir; sahada geçici ve belgesiz bağlantı düzeneği kurma ihtiyacı doğmaz.
- Tek noktadan sorumluluk: Uyumluluk teyidi ve belge talebi tek ürün üzerinden yürütülür.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün adı | Pelsan 100W Zone 2 Ex-Proof Buatlı Tripot Led Projektör |
| Marka | PELSAN |
| Stok kodu | T5474 |
| Projektör gücü | 100 W |
| Hedef bölge sınıfı | Zone 2 (gaz) |
| Bağlantı elemanı | Ex buat ile birlikte |
| Kapalı boy | 65 cm |
| Açık (çalışma) boy | 160 cm |
| Ayak gövde malzemesi | Alüminyum |
| Uyumlu projektör yükleri | 2x50W · 2x100W · 2x150W · 150W ex-proof |
| Taşınabilir güç kaynağı | Uyumlu |
| Kategori | Ex-Proof Led Projektörler |
Sertifika ve işaretleme teyidi: Ürünün ATEX/IECEx sertifika numarası, işaretleme dizisi (ekipman grubu, kategori, koruma türü, gaz grubu, sıcaklık sınıfı) ve ilgili uygunluk beyanı ürün sayfasında yayınlanmamaktadır. Sahanızın gerektirdiği işaretlemeyi karşılayıp karşılamadığını sipariş öncesinde belgeleriyle birlikte talep edin; uygunluk değerlendirmesi tesisin yetkili uzmanına aittir.
Standart Tripot Setinden Farkı
Zone 2 ex-proof set
Patlayıcı ortam sınıflandırması yapılmış bölgeler için üretilmiş projektör ve bağlantı kutusu içerir. Riskli sahada geçici aydınlatmayı belgeli bir sistemle çözer; işletme, iş güvenliği denetiminde bu ekipmanı gösterebilir.
Standart tripot set

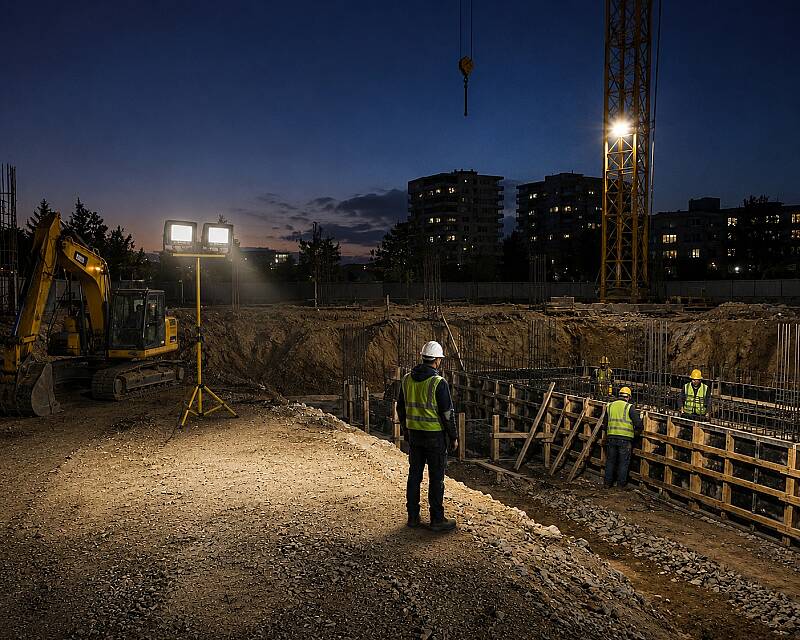

Şantiye, atölye ve depo gibi risksiz sahalar içindir; patlayıcı ortama sokulamaz. Bu alanlar için 2x100W tripot ayaklı set daha ekonomik ve yeterli bir çözümdür.
Hangi Sahalarda Kullanılır?
Set, bölgesi Zone 2 olarak sınıflandırılmış ve geçici aydınlatma gerektiren noktalarda kullanılır. Tipik kullanım örnekleri:
- Akaryakıt ve LPG tesisleri: Dolum adası çevresi, tank sahası bakım çalışmaları
- Petrokimya ve rafineri: Ünite duruşlarında revizyon ve kontrol işleri
- Kimya ve boya tesisleri: Solvent kullanılan hacimlerin çevresi, karıştırma alanı bakımı
- Gemi ve tersane: Yakıt tankı çevresi çalışmaları, güverte altı müdahaleler
- Doğal gaz ve proses hatları: Vana istasyonu, hat bakımı ve kaçak kontrolü sonrası müdahale
- Acil müdahale ve arama kurtarma: Sızıntı sonrası kontrol ve müdahale çalışmalarında, bölge sınıflandırmasına uygun seyyar led projektör düzeni
- Zone 0 ve Zone 1 olarak sınıflandırılmış bölgelerde bu set kullanılmaz; daha yüksek koruma düzeyi gerekir. Bu bölgeler için Zone 1 ex-proof armatür ailesini inceleyin.
- Toz patlaması riski taşıyan (Zone 20/21/22) alanlarda, ekipmanın toz için belgelendirilmiş olduğu teyit edilmeden kullanılmaz.
- Sertifikasız uzatma kablosu, çoklu priz veya standart buat ile birlikte kullanılmaz; bağlantı zinciri bölgeye uygun olmalıdır.
- Gövde, cam veya rakorunda hasar bulunan ekipman patlayıcı ortama sokulmaz.
Sahaya Girmeden Önce Kontrol Listesi
- Çalışma yapılacak noktanın zone sınıfını, gaz grubunu ve sıcaklık sınıfını tesisin patlamadan korunma dokümanından doğrulayın.
- Ekipmanın işaretlemesini bu değerlerle karşılaştırın; uyumsuzluk varsa saha girişini yapmayın.
- Çalışma izni (ateşli çalışma veya bakım izni) sürecini tamamlayın, gaz ölçümünü yaptırın.
- Kablo girişlerinin rakorlarla düzgün sıkıldığını, buat kapağının tam kapandığını ve conta bütünlüğünü kontrol edin.
- Beslemeyi bölge dışındaki uygun bir panodan alın; kabloyu geçiş güzergâhının dışına, gerilme oluşturmayacak şekilde çekin.
- Ayağı düz zemine kurun ve yüksekliği yalnızca işin gerektirdiği seviyede tutun.
İpucu: Zone 2 sahalarında yalnız aydınlatma değil, bağlantı ve dağıtım tarafı da belgeli olmalıdır. Sabit tesisatta kullanılacak kutular için Hensel ex-proof Zone 2 buat modellerini, sabit armatür ihtiyacı için ex-proof led projektör grubunu inceleyebilirsiniz.
Mevzuat Çerçevesi
Türkiye'de patlayıcı ortamlarda çalışma; işverenin risk değerlendirmesi yapmasını, bölgeleri sınıflandırmasını ve patlamadan korunma dokümanı hazırlamasını zorunlu kılan bir çerçeveye tabidir. Kullanılacak teçhizatın uygunluğu ise muhtemel patlayıcı ortamda kullanılan teçhizata ilişkin yönetmelik kapsamında değerlendirilir. Seyyar ekipmanın sahaya girişi, bu iki belgenin gerektirdiği koşullar sağlandıktan sonra mümkündür.
Belge talebi ve proje bazlı teklif için eticaret@mutel.com.tr adresine yazabilirsiniz. 10 yıllık Pelsan aydınlatma bayiisi Mutel Elektrik, patlayıcı ortam armatürlerinde ürün seçimi ve belge süreçlerinde tesislere destek vermektedir.
Sıkça Sorulan Sorular
Hayır. Ürün Zone 2 için tanımlanmıştır. Zone 1 ve Zone 0 bölgeleri, patlayıcı atmosferin daha uzun süre ve daha sık bulunduğu alanlardır ve daha yüksek koruma düzeyine sahip, ilgili zone için belgelendirilmiş ekipman gerektirir.
Patlayıcı ortamda güvenlik, zincirin tamamına bağlıdır. Sertifikalı bir projektörü standart bir bağlantı kutusuyla beslemek koruma düzeyini düşürür. Buatın sistemle birlikte gelmesi, sahada belgesiz bağlantı düzeneği kurulmasını önler.
Sertifika numarası, işaretleme dizisi ve uygunluk beyanı ürün sayfasında yayınlanmamaktadır. Bu belgeleri satış ekibimizden talep edebilirsiniz; sahanızın gerektirdiği gaz grubu ve sıcaklık sınıfıyla uyumu, tesisinizin yetkili uzmanı tarafından değerlendirilmelidir.
Ayağın ölçüleri ortaktır: kapalı 65 cm, açık 160 cm. Ayak; 2x50W, 2x100W, 2x150W setlerinin başlıklarıyla 150W ex-proof ürünleri taşıyacak şekilde tasarlanmıştır.

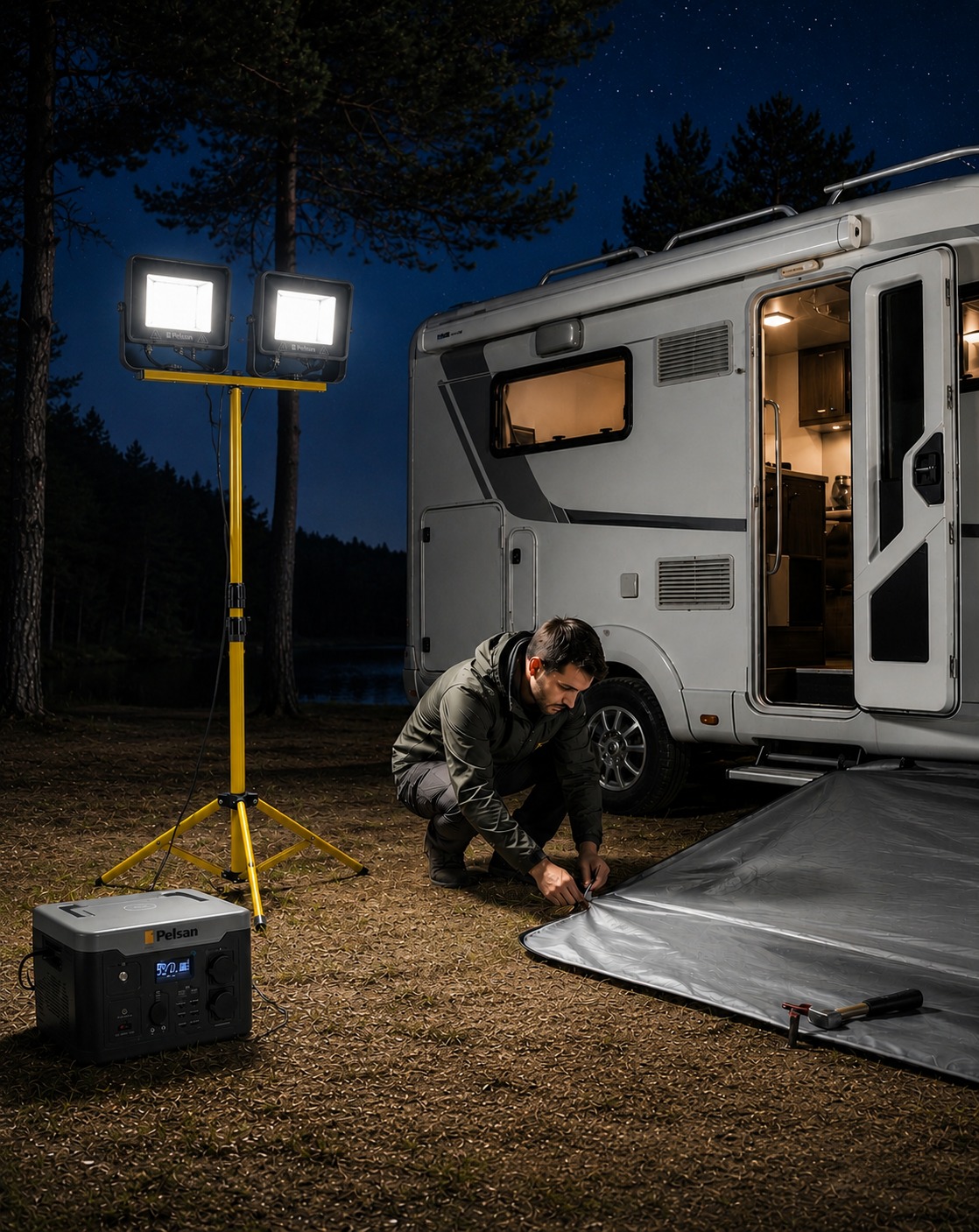

Tripot sistemi taşınabilir güç kaynağıyla kullanılabilmektedir. Ancak patlayıcı ortamda güç kaynağının kendisinin nerede konumlandırılacağı ayrı bir değerlendirme konusudur; besleme ekipmanı sınıflandırılmış bölge dışında tutulmalı ve saha kuralları uygulanmalıdır.
Her kullanım öncesinde gövde, koruyucu cam, conta ve kablo rakorları görsel olarak kontrol edilir. Hasarlı ekipman sahaya sokulmaz. Set kullanım sonrası kapalı konuma getirilip kuru ve darbe almayacak bir yerde saklanır; onarım yalnızca yetkili servis tarafından yapılır.
