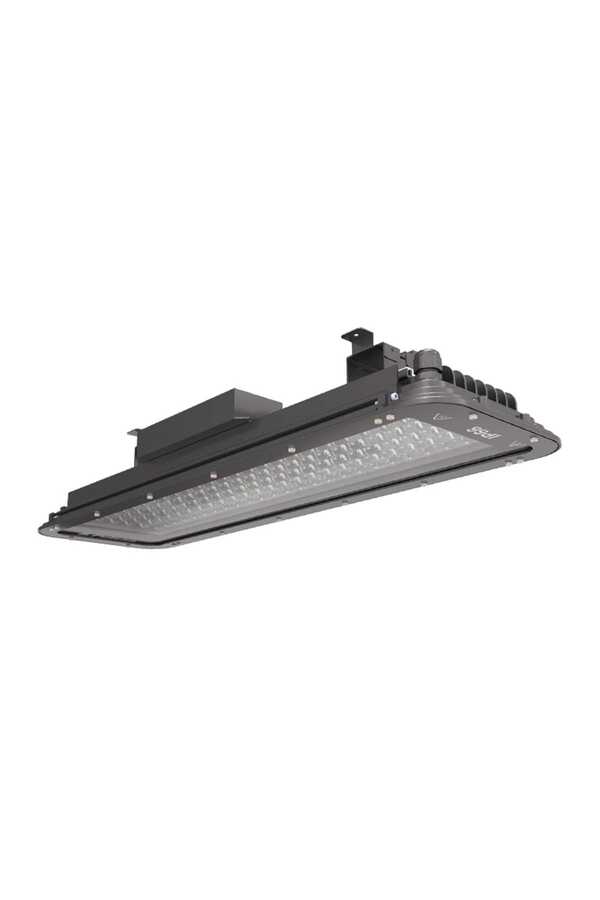

Pelsan Cronto 200W 5700K Sıva Üstü Yüksek Tavan Armatürü - 111334

Pelsan Cronto 200W 5700K Sıva Üstü Yüksek Tavan Armatürü (111334), Pelsan'ın Cronto ailesinden 230 × 555 × 135 mm ölçüsünde, 200 W güçte bir yüksek tavan armatürüdür. Pelsan belgesine göre 28.800 lm ışık akısı ve 144 lm/W etkinlik faktörüyle 5700K beyaz ışık verir; alüminyum gövdesi IP66 ve IK10 sınıfındadır. Bu sayfadaki teknik değerler Pelsan'ın ürün belgesinden alınmıştır; optik seçimi, gövde koruması ve montaj adımlarını açıklıyoruz.

Teknik Özellikler

111334 Ürün Kodu ve Cronto Varyantları

Pelsan ürün kodları sıralı numaralardır; kodun hanelerinden güç veya renk sıcaklığı okunmaz. Ürün kodu güce, renk sıcaklığına, boyuta ve opsiyona göre değişir; bu nedenle sipariş, ürün adındaki değerlere değil koda göre verilir. Pelsan Cronto belgesinde kod satırı bulunan varyantlar:

Değerler Pelsan'ın Cronto belgesinin kod satırlarından alınmıştır.

Tüm seçenekler yüksek tavan armatürleri kategorisinde yer alır.

Renk Sıcaklığı, Işık Akısı ve Verim

Pelsan belgesine göre Cronto ailesi 4000K, 5700K, 6500K renk sıcaklıklarında üretilir; 111334 kodlu bu ürün 5700K, yani beyaz ışık sürümüdür. Beyaz ışık; depo, fabrika, otopark ve saha gibi görsel algının ve dikkat seviyesinin önemli olduğu alanlarda tercih edilir. Daha yumuşak bir ton istenen genel ve ticari alanlarda 4000K gün ışığı seçilir.

Ürün 200 W güçte 28.800 lm ışık akısı verir; etkinlik faktörü 144 lm/W'tır. Renk geri verim indeksi 70'in üzerinde olarak verilir.

Renk sıcaklığı seçimini anlatan renk sıcaklığı ve Kelvin rehberi ile gereken aydınlık düzeylerini anlatan depo ve fabrika aydınlatması EN 12464 rehberi, armatür sayısını planlarken yol gösterir.

Optik Seçimi ve Montaj Yüksekliği

Pelsan Cronto belgesinde ışık açısı seçenekleri 30° / 60° / 90° / asimetrik olarak verilir; ürün kodu seçilen optiğe göre değişebileceğinden sipariş öncesinde optik bilgisi koda göre teyit edilir. Genel kural olarak dar açılı optikler (30°–60°) ışığı daha yüksek montajda zemine toplar ve raf aralarında dikey aydınlığı artırır; 90° ve üzeri geniş açılar daha alçak montajda ve açık hollerde düzgün dağılım sağlar. Asimetrik optik, ışığı tek yöne yönlendirmek gereken duvar dibi ve koridor kenarlarında kullanılır.

Belgeye göre montaj tipi kablo tavası / busbar / sıva üstü olarak verilir. Montaj yüksekliği belgede verilmediği için armatür sayısı ve aralığı, tavan yüksekliği ve raf düzeni dikkate alınarak aydınlatma hesabıyla belirlenir.

Gövde ve Koruma

IP66 ve IK10 sınıfı, yüksek tavan armatürünün toz, nem ve darbeye karşı dayanımını gösterir. EN 60529'a göre IP66 sınıfında ilk hane (6) gövdenin toza karşı tam sızdırmaz olduğunu, ikinci hane (6) güçlü su jetlerine karşı korunduğunu gösterir. EN 62262'ye göre IK10 ise gövdenin 20 joule darbe enerjisine dayanacak şekilde test edildiğini ifade eder. Gövde malzemesi belgede alüminyum olarak verilir; ön kapak temperli cam, lens PMMA. Ömür değerleri: sistem ömrü >72.000 saat.

Çalışma sıcaklığı -20 °C ile +45 °C aralığındadır.

Öne Çıkan Özellikler

• 144 lm/W etkinlik: 200 W güçte 28.800 lm ışık akısı.
• IP66 / IK10: Alüminyum gövde, temperli cam ön kapak.
• Pelsan belgesinden: 5 yıl garanti; ağır ortam koşullarına sahip, 7/24 çalışan endüstriyel tesisler için tasarlandı; IP66/IK10 gövde; 100.000 saat sürücü ömrü; 10 kV dahili parafudr; 30° / 60° / 90° / asimetrik lens.
• Optik: Işık açısı 30° / 60° / 90° / asimetrik; CRI >70.
• Besleme: 220–240 V AC, güç faktörü >0,95, sınıf I.
• Uzun ömür: Sistem ömrü >72.000 saat; çalışma sıcaklığı -20 °C ile +45 °C.

Kullanım Alanları

• Ağır sanayi tesisleri: Belgede ağır ortam koşullarına sahip, 7/24 çalışan endüstriyel tesisler için tasarlandığı belirtilir
• Fabrika ve atölyeler: Üretim hatları ve bakım alanları
• Sanayi tesisleri: Yüksek tavanlı üretim ve hazırlık holleri
• Kapalı otoparklar: Tavan yüksekliğinin elverdiği otopark katları
• Yüksek akı gereken holler: 28.800 lm ile daha yüksek tavanlı ve geniş aralıklı yerleşimler

• Elektriksel koruma sınıfı I'dir; armatürün koruma iletkeni (topraklama) mutlaka bağlanır.
• Çalışma sıcaklığı -20 °C ile +45 °C aralığındadır; bu aralığın dışındaki ortamlarda kullanılmaz.
• Patlayıcı ortam (Ex) bölgelerinde kullanılmaz; bu alanlar için Ex-proof sertifikalı ürün seçilir.
• Belgede DALI, 1-10 V, Step DIM, 1 saat ve 3 saat acil kit ile radar sensör opsiyon olarak işaretlidir; ürün kodu opsiyona göre değiştiğinden opsiyonlu sürüm ayrı kodla sipariş edilir.
• Teknik değerler çalışma koşullarına bağlı olarak ±%7 toleranslıdır.

Patlayıcı ortamlar için uygun seçenekler exproof yüksek tavan armatürleri kategorisinde listelenir.

111334 ile Aydınlatma Planı

28.800 lm ile bu kod, daha az armatürle geniş bir alanı aydınlatmaya uygundur; armatür sayısı azaldıkça ışığın düzgün dağılması için yerleşim hesabı önem kazanır. Aşağıdaki örnek senaryolar, 111334 için kaba bir başlangıç adedi ve enerji tüketimi verir:

Adet hesabında kullanım ve bakım katsayılarının çarpımı 0,5 kabul edilmiş, yıllık enerjide günde 12 saat tam güçte çalışma varsayılmıştır. Hedef değerler örnektir; gerçek gereksinim ve kesin adet, montaj yüksekliği, yüzey yansımaları ve yerleşime göre aydınlatma hesabıyla belirlenir.

Montaj ve Devreye Alma

1. Montaj öncesinde besleme hattını enerjisiz hâle getirin ve gerilim olmadığını ölçerek doğrulayın.
2. Armatürü belgedeki montaj tipine (kablo tavası / busbar / sıva üstü) uygun askı veya braketle sabitleyin; askı noktasının armatür ağırlığını güvenle taşıdığını kontrol edin.
3. Besleme kablosunu M16 rakordan geçirin ve rakoru sıkarak kablo girişinin sızdırmazlığını sağlayın.
4. Faz, nötr ve koruma iletkenini (topraklama) bağlantı klemenslerine bağlayın; sınıf I armatürde topraklama bağlantısı atlanmaz.
5. Enerji verip armatürün yandığını kontrol edin; ortam ölçümünü proje için belirlenen hedef aydınlık düzeyiyle karşılaştırın.
