Pelsan Folta 18W 6500K IP65 Etanj Armatür - 115838

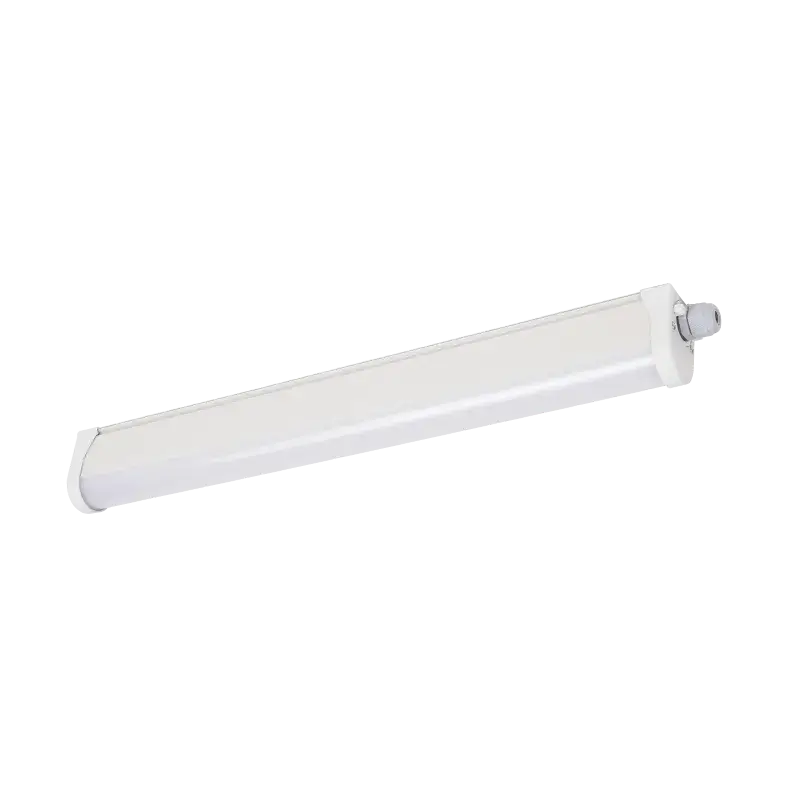

Pelsan Folta 18W 6500K IP65 Etanj Armatür (115838), Pelsan'ın Folta etanj armatür ailesinden 555 mm boyunda, 18 W güçte bir LED etanj armatürdür. Pelsan belgesine göre 2.142 lm ışık akısı ve 119 lm/W etkinlik faktörüyle 6500K beyaz ışık verir; sınıf II, 64 × 46 mm kesitli polikarbonat gövdesi IP65 ve IK08 sınıfındadır. Bu sayfadaki teknik değerler Pelsan'ın ürün belgesinden alınmıştır; sınıf II bağlantı, boy seçimi ve montaj adımlarını açıklıyoruz.

Teknik Özellikler

115838 Ürün Kodu ve Folta Varyantları

Pelsan ürün kodları sıralı numaralardır; kodun hanelerinden güç veya renk sıcaklığı okunmaz. Pelsan belgesinde belirtildiği gibi ürün kodları renk sıcaklığına, boyuta ve opsiyona göre değişir: her güç, renk sıcaklığı ve gövde boyu ayrı bir koddur. Bu nedenle sipariş, ürün adındaki değerlere değil koda göre verilir. Pelsan Folta belgesinde kod satırı bulunan varyantlar:

Değerler Pelsan'ın Folta belgesinin kod satırlarından alınmıştır. Bağlantı verilmeyen kodların stok durumu Mutel'den sorulur.

Tüm etanj seçenekleri LED etanj armatürler kategorisinde yer alır.

Renk Sıcaklığı, Işık Akısı ve Verim

Pelsan belgesine göre Folta ailesi 3000K, 4000K, 6500K renk sıcaklıklarında üretilir; 115838 kodlu bu ürün 6500K, yani beyaz ışık sürümüdür. Beyaz ışık; depo, fabrika, otopark ve saha gibi görsel algının ve dikkat seviyesinin önemli olduğu endüstriyel alanlarda tercih edilir. Daha yumuşak bir ton istenen genel ve ticari alanlarda 4000K gün ışığı seçilir.

Ürün 18 W güçte 2.142 lm ışık akısı verir; etkinlik faktörü 119 lm/W'tır. Renk geri verim indeksi 80'in üzerinde, ışık açısı 120° ve fotobiyolojik risk grubu RG1 olarak verilir. 120° ışık açısı, ışığı armatürün altındaki çalışma alanına daha fazla yönlendirir.

Renk sıcaklığı seçimini anlatan renk sıcaklığı ve Kelvin rehberi ile depo ve fabrikalarda gereken aydınlık düzeylerini anlatan depo ve fabrika aydınlatması EN 12464 rehberi, armatür sayısını planlarken yol gösterir.

IP65 ve IK08: Etanj Gövde Ne Sağlar?

Etanj armatür; toz, nem ve su sıçramasının olduğu ortamlarda kullanılan kapalı gövdeli armatürdür. EN 60529'a göre IP65 sınıfında ilk hane (6) gövdenin toza karşı tam sızdırmaz olduğunu, ikinci hane (5) her yönden gelen su püskürtmesine karşı korunduğunu gösterir. EN 62262'ye göre IK08 ise gövdenin 5 joule darbe enerjisine dayanacak şekilde test edildiğini ifade eder.

Belgeye göre gövde polikarbonattır, alev koruması 650 °C olarak verilir; kablo girişi PG9 rakorla yapılır.

Polikarbonat ve alüminyum gövdelerin hangi ortamda öne çıktığını anlatan alüminyum ve polikarbonat etanj gövde karşılaştırması ile LED etanj ve T8 tüp etanj karşılaştırması, gövde ve ışık kaynağı seçiminde fikir verir.

Sınıf II Yalıtım ve İnce Gövde

Folta belgesine göre elektriksel sınıf II'dir ve kablo 2 × 0,75 mm² olarak verilir. Sınıf II armatürlerde çift yalıtım korumayı sağladığı için koruma iletkeni bağlanmaz; bu yapı, tesisatında topraklama hattı bulunmayan yenileme işlerinde bağlantıyı kolaylaştırır.

Bu kodun gövdesi 555 × 64 × 46 mm ölçüsündedir; 64 × 46 mm kesit, tavan altında az yer kaplar. Kablo girişi PG9 rakorla yapılır, difüzör opaldir ve ışık açısı 120° olarak verilir. Belgede kolay elektriksel ve mekanik montaj ile 5 yıl garanti de belirtilir.

Öne Çıkan Özellikler

• 119 lm/W etkinlik: 18 W güçte 2.142 lm ışık akısı.
• 555 mm gövde: 555 × 64 × 46 mm; kablo tavasına veya sıva üstüne montaj.
• IP65 / IK08: Toza karşı sızdırmaz, su püskürtmesine dayanıklı, darbeye dayanımlı polikarbonat gövde.
• Sınıf II yapı: Çift yalıtım; 2 × 0,75 mm² kablo ve 64 × 46 mm ince gövde.
• 6500K beyaz ışık: CRI >80, 120° ışık açısı, fotobiyolojik risk grubu RG1.
• Verimli elektronik: 220–240 V AC, güç faktörü >0,95, sınıf II.
• Uzun ömür: Sistem ömrü >50.000 saat; çalışma sıcaklığı -20 °C ile +45 °C.

Kullanım Alanları

• Servis koridorları: İnce gövdeyle dar tavan aralığına sığan hat aydınlatması
• Depo ve yardımcı alanlar: Toz ve nemin bulunduğu küçük ve orta hacimler
• Topraklama hattı olmayan yenileme işleri: Sınıf II yapı nedeniyle koruma iletkeni gerektirmeyen bağlantılar
• Teknik odalar: Pano odası, pompa odası ve benzeri kapalı hacimler
• Kısa gövde gereken hacimler: Pano odası, merdiven sahanlığı ve raf altı gibi 555 mm gövdenin sığdığı alanlar

• Elektriksel koruma sınıfı II'dir; çift yalıtımlı yapı nedeniyle koruma iletkeni bağlanmaz.
• Çalışma sıcaklığı -20 °C ile +45 °C aralığındadır; bu aralığın altına inen dondurucu hacimlerde kullanılmaz.
• Patlayıcı ortam (Ex) bölgelerinde kullanılmaz; bu alanlar için Ex-proof sertifikalı etanj armatür seçilir.
• Belgede DALI ile 1 saat ve 3 saat acil kit opsiyon olarak işaretlidir; ürün kodu opsiyona göre değiştiğinden opsiyonlu sürüm ayrı kodla sipariş edilir.
• Teknik değerler çalışma koşullarına bağlı olarak ±%7 toleranslıdır.

Patlayıcı ortamlar için uygun seçenekler exproof etanj armatürleri kategorisinde listelenir.

115838 ile Aydınlatma Planı

2.142 lm ile bu kod dar koridor, teknik oda ve küçük hacimlere uygundur; armatür başına ışık akısı düşük kaldığı için geniş alanlarda armatürler daha sık aralıkla yerleştirilir. 555 mm gövdeyle 30 metrelik kesintisiz bir hatta yaklaşık 54 armatür sığar. Aşağıdaki örnek senaryolar, 115838 için kaba bir başlangıç adedi ve enerji tüketimi verir:

Adet hesabında kullanım ve bakım katsayılarının çarpımı 0,5, yıllık enerjide günde 12 saat tam güçte çalışma kabul edilmiştir. Hedef değerler örnektir; gerçek gereksinim ve kesin adet, tavan yüksekliği, yüzey yansımaları ve yerleşime göre aydınlatma hesabıyla belirlenir.

Montaj ve Devreye Alma

1. Montaj öncesinde besleme hattını enerjisiz hâle getirin ve gerilim olmadığını ölçerek doğrulayın.
2. Armatürü kablo tavasına veya sıva üstü montaj yüzeyine yerleştirin; 555 mm gövde boyunu ve askı noktalarını önceden işaretleyin.
3. Besleme kablosunu PG9 rakordan geçirin ve rakoru sıkarak kablo girişinin sızdırmazlığını sağlayın.
4. Faz ve nötrü bağlantı klemenslerine bağlayın; sınıf II armatürde koruma iletkeni bağlanmaz.
5. Difüzörü tam oturacak şekilde kapatın; IP65 koruması kapağın doğru kapanmasına bağlıdır.
6. Enerji verip armatürün yandığını kontrol edin; ortam ölçümünü aydınlatma hesabındaki hedef değerlerle karşılaştırın.
