Pelsan Fontana 30W 6500K IP65 90cm Etanj Armatür - 111082

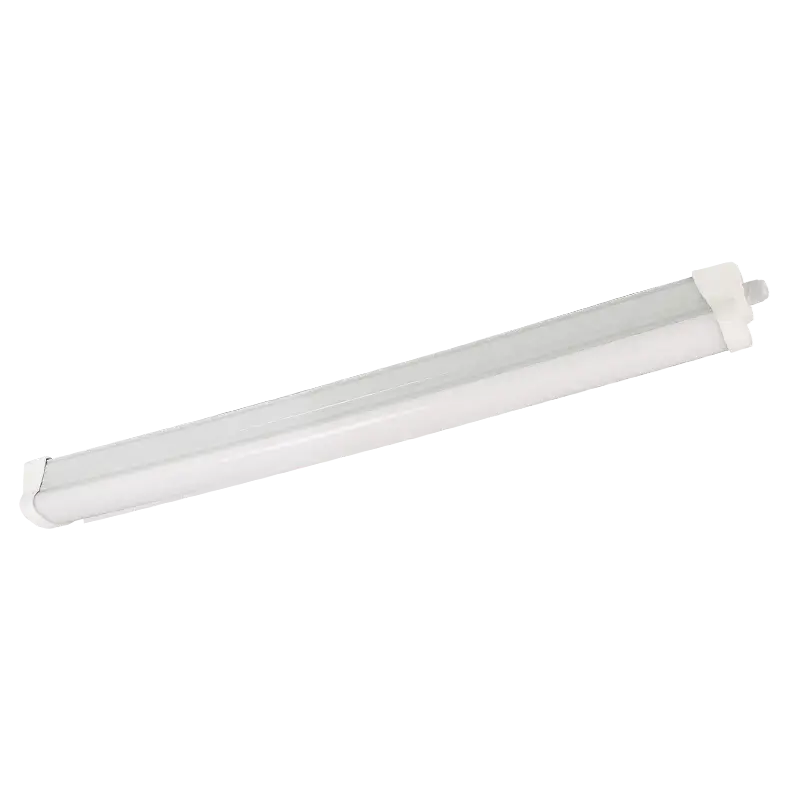

Pelsan Fontana 30W 6500K IP65 90cm Etanj Armatür (111082), Pelsan'ın Fontana etanj armatür ailesinden 905 mm boyunda, 30 W güçte bir LED etanj armatürdür. Pelsan belgesine göre 3.540 lm ışık akısı ve 118 lm/W etkinlik faktörüyle 6500K beyaz ışık verir; polikarbonat gövdesi IP65 ve IK08 sınıfındadır ve ailede through wiring ile IP66 opsiyonları bulunur. Bu sayfadaki teknik değerler Pelsan'ın ürün belgesinden alınmıştır; boy seçimi, opsiyonlar ve montaj adımlarını açıklıyoruz.

Teknik Özellikler

111082 Ürün Kodu ve Fontana Varyantları

Pelsan ürün kodları sıralı numaralardır; kodun hanelerinden güç veya renk sıcaklığı okunmaz. Pelsan belgesinde belirtildiği gibi ürün kodları renk sıcaklığına, boyuta ve opsiyona göre değişir: her güç, renk sıcaklığı ve gövde boyu ayrı bir koddur. Bu nedenle sipariş, ürün adındaki değerlere değil koda göre verilir. Pelsan Fontana belgesinde kod satırı bulunan varyantlar:

Değerler Pelsan'ın Fontana belgesinin kod satırlarından alınmıştır. Bağlantı verilmeyen kodların stok durumu Mutel'den sorulur. Belgedeki kodlar 6500K standart ürün içindir.

Tüm etanj seçenekleri LED etanj armatürler kategorisinde yer alır.

Renk Sıcaklığı, Işık Akısı ve Verim

Pelsan belgesine göre Fontana ailesi 3000K, 4000K, 6500K renk sıcaklıklarında üretilir; 111082 kodlu bu ürün 6500K, yani beyaz ışık sürümüdür. Beyaz ışık; depo, fabrika, otopark ve saha gibi görsel algının ve dikkat seviyesinin önemli olduğu endüstriyel alanlarda tercih edilir. Daha yumuşak bir ton istenen genel ve ticari alanlarda 4000K gün ışığı seçilir.

Ürün 30 W güçte 3.540 lm ışık akısı verir; etkinlik faktörü 118 lm/W'tır. Renk geri verim indeksi 80'in üzerinde, ışık açısı 120° ve fotobiyolojik risk grubu RG1 olarak verilir. 120° ışık açısı, ışığı armatürün altındaki çalışma alanına daha fazla yönlendirir.

Renk sıcaklığı seçimini anlatan renk sıcaklığı ve Kelvin rehberi ile depo ve fabrikalarda gereken aydınlık düzeylerini anlatan depo ve fabrika aydınlatması EN 12464 rehberi, armatür sayısını planlarken yol gösterir.

IP65 ve IK08: Etanj Gövde Ne Sağlar?

Etanj armatür; toz, nem ve su sıçramasının olduğu ortamlarda kullanılan kapalı gövdeli armatürdür. EN 60529'a göre IP65 sınıfında ilk hane (6) gövdenin toza karşı tam sızdırmaz olduğunu, ikinci hane (5) her yönden gelen su püskürtmesine karşı korunduğunu gösterir. EN 62262'ye göre IK08 ise gövdenin 5 joule darbe enerjisine dayanacak şekilde test edildiğini ifade eder.

Belgeye göre gövde polikarbonattır, alev koruması 650 °C olarak verilir; kablo girişi PG11 rakorla, kablo ise 3 × 1 mm² olarak belirtilir.

Polikarbonat ve alüminyum gövdelerin hangi ortamda öne çıktığını anlatan alüminyum ve polikarbonat etanj gövde karşılaştırması ile LED etanj ve T8 tüp etanj karşılaştırması, gövde ve ışık kaynağı seçiminde fikir verir.

Through Wiring ve IP66 Opsiyonları

Fontana belgesinde through wiring ve IP66 opsiyonları ayrıca belirtilir. Through wiring, bir armatürden diğerine kablo geçişinin gövde içinden yapılmasını sağlar; 905 mm gövdelerle kurulan uzun hatlarda montajı hızlandırır ve kablo düzenini sadeleştirir. IP66 ise IP65'e göre daha güçlü su jetlerine karşı koruma anlamına gelir; yıkama yapılan alanlarda değerlendirilir.

Belgedeki kodlar 6500K standart ürün içindir; farklı renk sıcaklığı ve opsiyonlarda kod değişebilir. 111082 standart sürümdür: opsiyonlu sürüm gerekiyorsa sipariş öncesinde uygun kod Mutel'den sorulur. Belgede kolay elektriksel ve mekanik montaj ile 5 yıl garanti de belirtilir.

Öne Çıkan Özellikler

• 118 lm/W etkinlik: 30 W güçte 3.540 lm ışık akısı.
• 905 mm gövde: 78 × 80 × 905 mm; kablo tavasına veya sıva üstüne montaj.
• IP65 / IK08: Toza karşı sızdırmaz, su püskürtmesine dayanıklı, darbeye dayanımlı polikarbonat gövde.
• Montaj kolaylığı: Belgede kolay elektriksel ve mekanik montaj; through wiring ve IP66 opsiyonları.
• 6500K beyaz ışık: CRI >80, 120° ışık açısı, fotobiyolojik risk grubu RG1.
• Verimli elektronik: 220–240 V AC, güç faktörü >0,95, sınıf I.
• Uzun ömür: Sistem ömrü >50.000 saat; çalışma sıcaklığı -20 °C ile +45 °C.

Kullanım Alanları

• Depo ve üretim alanları: Toz ve nemin bulunduğu genel aydınlatma hatları
• Kapalı otoparklar: Through wiring opsiyonuyla sıralı hat kurulumu
• Teknik hacimler: Kazan dairesi, pompa odası ve servis koridorları
• Yıkama yapılan alanlar: IP66 opsiyonunun değerlendirildiği su jetine maruz hacimler
• Orta boylu hatlar: Servis koridoru ve küçük depolarda 905 mm gövdeyle sıralı aydınlatma

• Elektriksel koruma sınıfı I'dir; armatürün koruma iletkeni (topraklama) mutlaka bağlanır.
• Çalışma sıcaklığı -20 °C ile +45 °C aralığındadır; bu aralığın altına inen dondurucu hacimlerde kullanılmaz.
• Patlayıcı ortam (Ex) bölgelerinde kullanılmaz; bu alanlar için Ex-proof sertifikalı etanj armatür seçilir.
• Belgede DALI, 1-10 V ile 1 saat ve 3 saat acil kit opsiyon olarak işaretlidir; ürün kodu opsiyona göre değiştiğinden opsiyonlu sürüm ayrı kodla sipariş edilir. Elektriksel sınıf I/II seçeneği ile through wiring ve IP66 opsiyonları da belirtilir.
• Teknik değerler çalışma koşullarına bağlı olarak ±%7 toleranslıdır.

Patlayıcı ortamlar için uygun seçenekler exproof etanj armatürleri kategorisinde listelenir.

111082 ile Aydınlatma Planı

3.540 lm ile bu kod depo koridoru, otopark ve atölye gibi orta ölçekli hatlar için dengeli bir seçenektir; aydınlık hedefi yükseldikçe armatür aralığı daraltılır. 905 mm gövdeyle 30 metrelik kesintisiz bir hatta yaklaşık 33 armatür sığar. Aşağıdaki örnek senaryolar, 111082 için kaba bir başlangıç adedi ve enerji tüketimi verir:

Adet hesabında kullanım ve bakım katsayılarının çarpımı 0,5, yıllık enerjide günde 12 saat tam güçte çalışma kabul edilmiştir. Hedef değerler örnektir; gerçek gereksinim ve kesin adet, tavan yüksekliği, yüzey yansımaları ve yerleşime göre aydınlatma hesabıyla belirlenir.

Montaj ve Devreye Alma

1. Montaj öncesinde besleme hattını enerjisiz hâle getirin ve gerilim olmadığını ölçerek doğrulayın.
2. Armatürü kablo tavasına veya sıva üstü montaj yüzeyine yerleştirin; 905 mm gövde boyunu ve askı noktalarını önceden işaretleyin.
3. Besleme kablosunu PG11 rakordan geçirin ve rakoru sıkarak kablo girişinin sızdırmazlığını sağlayın.
4. Faz, nötr ve koruma iletkenini (topraklama) bağlantı klemenslerine bağlayın; sınıf I armatürde topraklama bağlantısı atlanmaz.
5. Difüzörü tam oturacak şekilde kapatın; IP65 koruması kapağın doğru kapanmasına bağlıdır.
6. Enerji verip armatürün yandığını kontrol edin; ortam ölçümünü aydınlatma hesabındaki hedef değerlerle karşılaştırın.
