Pelsan Inovaled 34W 6500K IP66 120cm Alüminyum Etanj Armatür - 113460

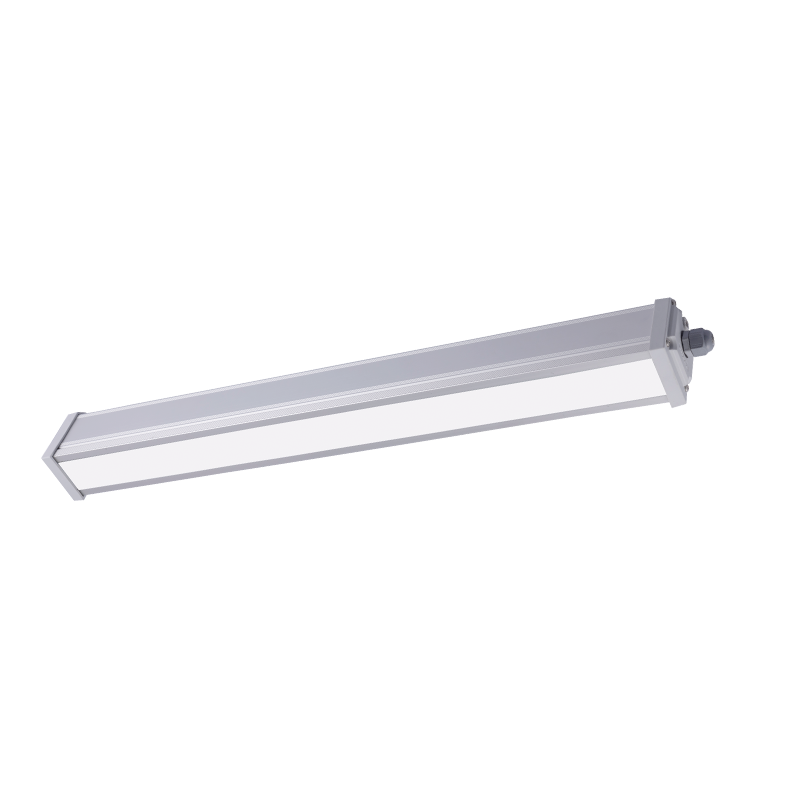

Pelsan Inovaled 34W 6500K IP66 120cm Alüminyum Etanj Armatür (113460), Pelsan'ın Inovaled G2 ailesinden 1190 × 72 × 59 mm ölçüsünde, 34 W güçte bir alüminyum etanj armatürdür. Pelsan belgesine göre 3.672 lm ışık akısı ve 108 lm/W etkinlik faktörüyle 6500K beyaz ışık verir; alüminyum gövdesi IP66 ve IK08 sınıfındadır. Bu sayfadaki teknik değerler Pelsan'ın ürün belgesinden alınmıştır; alüminyum gövdenin koruması, boy seçimi ve montaj adımlarını açıklıyoruz.

Teknik Özellikler

113460 Ürün Kodu ve Inovaled G2 Varyantları

Pelsan ürün kodları sıralı numaralardır; kodun hanelerinden güç veya renk sıcaklığı okunmaz. Ürün kodu güce, renk sıcaklığına, boyuta ve opsiyona göre değişir; bu nedenle sipariş, ürün adındaki değerlere değil koda göre verilir. Pelsan Inovaled G2 belgesinde kod satırı bulunan varyantlar:

Değerler Pelsan'ın Inovaled G2 belgesinin kod satırlarından alınmıştır. Bağlantı verilmeyen kodların stok durumu Mutel'den sorulur.

Tüm seçenekler alüminyum etanj armatürler kategorisinde yer alır.

Renk Sıcaklığı, Işık Akısı ve Verim

113460 kodlu bu ürün 6500K, yani beyaz ışık sürümüdür. Beyaz ışık; depo, fabrika, otopark ve saha gibi görsel algının ve dikkat seviyesinin önemli olduğu alanlarda tercih edilir. Daha yumuşak bir ton istenen genel ve ticari alanlarda 4000K gün ışığı seçilir.

Ürün 34 W güçte 3.672 lm ışık akısı verir; etkinlik faktörü 108 lm/W'tır. Renk geri verim indeksi 70'in üzerinde olarak verilir.

Renk sıcaklığı seçimini anlatan renk sıcaklığı ve Kelvin rehberi ile gereken aydınlık düzeylerini anlatan depo ve fabrika aydınlatması EN 12464 rehberi, armatür sayısını planlarken yol gösterir.

IP66 ve IK08: Alüminyum Etanj Gövde Ne Sağlar?

Etanj armatür; toz, nem ve su sıçramasının olduğu ortamlarda kullanılan kapalı gövdeli armatürdür. EN 60529'a göre IP66 sınıfında ilk hane (6) gövdenin toza karşı tam sızdırmaz olduğunu, ikinci hane (6) güçlü su jetlerine karşı korunduğunu gösterir. EN 62262'ye göre IK08 ise gövdenin 5 joule darbe enerjisine dayanacak şekilde test edildiğini ifade eder.

Belgeye göre gövde alüminyum, difüzör temperli cam, kablo girişi PG11 rakor ve RAL kodu 7035 olarak verilir. Alüminyum gövde, polikarbonat gövdeye göre ısıyı daha iyi iletir ve mekanik olarak daha rijittir; yağ buharı, yüksek ortam sıcaklığı veya darbe riski olan alanlarda öne çıkar.

Polikarbonat ve alüminyum gövdelerin hangi ortamda öne çıktığını anlatan alüminyum ve polikarbonat etanj gövde karşılaştırması, gövde seçiminde fikir verir.

Öne Çıkan Özellikler

• 108 lm/W etkinlik: 34 W güçte 3.672 lm ışık akısı.
• IP66 / IK08: Alüminyum gövde, temperli cam ön kapak.
• Optik: Işık açısı 45°; CRI >70.
• Besleme: 220–240 V AC, güç faktörü >0,90, sınıf I.
• Uzun ömür: Sistem ömrü >50.000 saat; çalışma sıcaklığı -20 °C ile +40 °C.

Kullanım Alanları

• Kapalı depolar: Raf koridorları ve depo içi genel aydınlatma
• Endüstriyel mutfaklar: Nem ve yağ buharının bulunduğu hazırlık alanları
• Fabrika ve atölyeler: Toz ve nemin bulunduğu üretim alanları
• Kapalı otoparklar: Nemli ortamda sıralı hat aydınlatması

• Elektriksel koruma sınıfı I'dir; armatürün koruma iletkeni (topraklama) mutlaka bağlanır.
• Çalışma sıcaklığı -20 °C ile +40 °C aralığındadır; bu aralığın dışındaki ortamlarda kullanılmaz.
• Patlayıcı ortam (Ex) bölgelerinde kullanılmaz; bu alanlar için Ex-proof sertifikalı ürün seçilir.
• Belgede DALI, 1-10 V ile 1 saat ve 3 saat acil kit opsiyon olarak işaretlidir; ürün kodu opsiyona göre değiştiğinden opsiyonlu sürüm ayrı kodla sipariş edilir.
• Teknik değerler çalışma koşullarına bağlı olarak ±%7 toleranslıdır.

Patlayıcı ortamlar için uygun seçenekler exproof etanj armatürleri kategorisinde listelenir.

113460 ile Aydınlatma Planı

3.672 lm ile bu kod küçük ve orta ölçekli alanlara uygundur; geniş alanlarda armatürler daha sık aralıkla yerleştirilir. Aşağıdaki örnek senaryolar, 113460 için kaba bir başlangıç adedi ve enerji tüketimi verir:

Adet hesabında kullanım ve bakım katsayılarının çarpımı 0,5 kabul edilmiş, yıllık enerjide günde 12 saat tam güçte çalışma varsayılmıştır. Hedef değerler örnektir; gerçek gereksinim ve kesin adet, montaj yüksekliği, yüzey yansımaları ve yerleşime göre aydınlatma hesabıyla belirlenir.

Montaj ve Devreye Alma

1. Montaj öncesinde besleme hattını enerjisiz hâle getirin ve gerilim olmadığını ölçerek doğrulayın.
2. Armatürü kablo tavasına veya sıva üstü montaj yüzeyine yerleştirin; 1190 mm gövde boyunu ve askı noktalarını önceden işaretleyin.
3. Besleme kablosunu PG11 rakordan geçirin ve rakoru sıkarak kablo girişinin sızdırmazlığını sağlayın.
4. Faz, nötr ve koruma iletkenini (topraklama) bağlantı klemenslerine bağlayın; sınıf I armatürde topraklama bağlantısı atlanmaz.
5. Kapağı tam oturacak şekilde kapatın; IP66 koruması kapağın doğru kapanmasına bağlıdır.
6. Enerji verip armatürün yandığını kontrol edin; ortam ölçümünü proje için belirlenen hedef aydınlık düzeyiyle karşılaştırın.
