Pelsan Largo 24V DC 42W 6500K Led Etanj Armatür - 110114

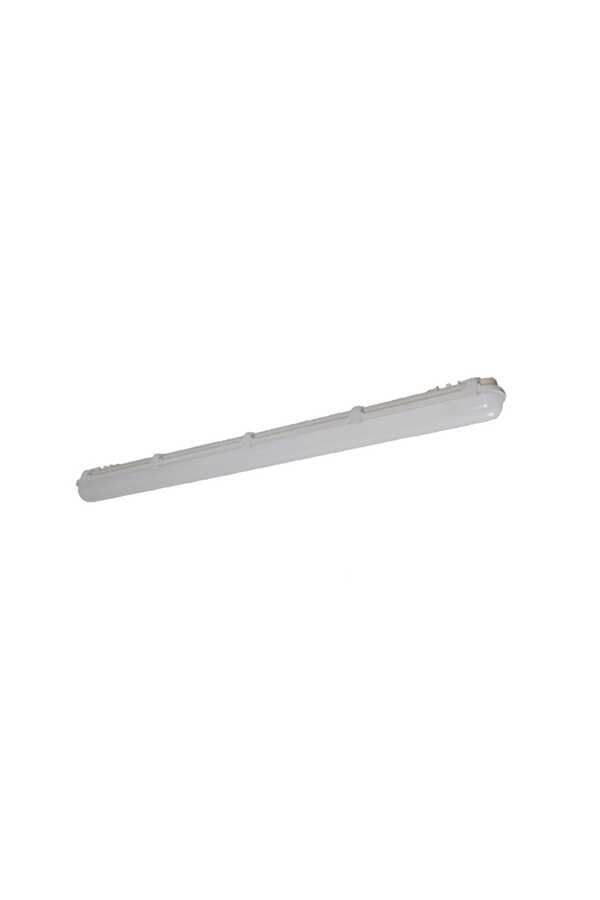

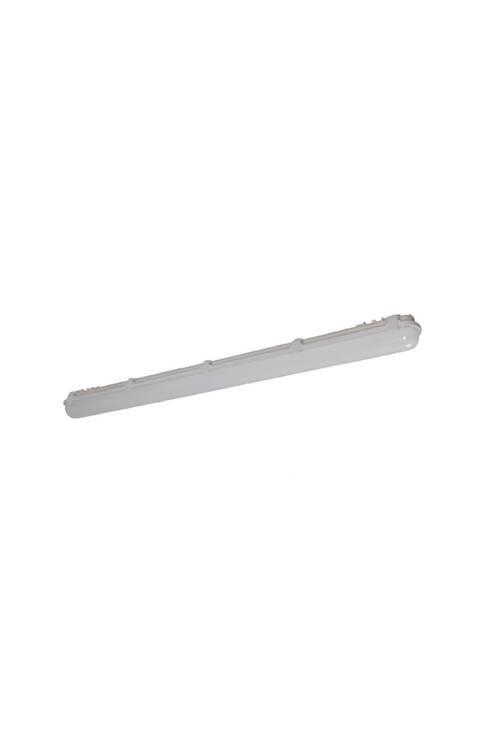

Pelsan Largo 24V DC 42W 6500K Led Etanj Armatür (110114), Pelsan'ın 24V DC Largo etanj armatür ailesinden 1273 mm boyunda, 42 W güçte bir LED etanj armatürdür. Pelsan belgesine göre 4.200 lm ışık akısı ve 100 lm/W etkinlik faktörüyle 6500K beyaz ışık verir; 24 V DC ile beslenen GRP (fiberglass) gövdesi IP65 ve IK08 sınıfındadır. Bu sayfadaki teknik değerler Pelsan'ın ürün belgesinden alınmıştır; 24 V DC besleme hesabı, gövde koruması ve montaj adımlarını açıklıyoruz.

Teknik Özellikler

110114 Ürün Kodu ve 24V DC Largo Varyantları

Pelsan ürün kodları sıralı numaralardır; kodun hanelerinden güç veya renk sıcaklığı okunmaz. Pelsan belgesinde belirtildiği gibi ürün kodları renk sıcaklığına, boyuta ve opsiyona göre değişir: her güç, renk sıcaklığı ve gövde boyu ayrı bir koddur. Bu nedenle sipariş, ürün adındaki değerlere değil koda göre verilir. Pelsan 24V DC Largo belgesinde kod satırı bulunan varyantlar:

Değerler pelsan.com.tr'deki 24V DC Largo datasheet'inin kod satırlarından alınmıştır.

Tüm etanj seçenekleri LED etanj armatürler kategorisinde yer alır.

Renk Sıcaklığı, Işık Akısı ve Verim

Pelsan 24V DC Largo belgesinin kod satırları 6500K'dir; 110114 kodlu bu ürün beyaz ışık verir. Beyaz ışık; depo, fabrika, otopark ve saha gibi görsel algının ve dikkat seviyesinin önemli olduğu endüstriyel alanlarda tercih edilir. Daha yumuşak bir ton istenen genel ve ticari alanlarda 4000K gün ışığı seçilir.

Ürün 42 W güçte 4.200 lm ışık akısı verir; etkinlik faktörü 100 lm/W'tır. Renk geri verim indeksi 80'in üzerinde, ışık açısı 160° ve fotobiyolojik risk grubu RG1 olarak verilir. Geniş ışık açısı, raf koridorları ve üretim hatları gibi uzun alanlarda armatürlerin daha düzgün bir aydınlatma dağılımı oluşturmasına yardım eder.

Renk sıcaklığı seçimini anlatan renk sıcaklığı ve Kelvin rehberi ile depo ve fabrikalarda gereken aydınlık düzeylerini anlatan depo ve fabrika aydınlatması EN 12464 rehberi, armatür sayısını planlarken yol gösterir.

IP65 ve IK08: Etanj Gövde Ne Sağlar?

Etanj armatür; toz, nem ve su sıçramasının olduğu ortamlarda kullanılan kapalı gövdeli armatürdür. EN 60529'a göre IP65 sınıfında ilk hane (6) gövdenin toza karşı tam sızdırmaz olduğunu, ikinci hane (5) her yönden gelen su püskürtmesine karşı korunduğunu gösterir. EN 62262'ye göre IK08 ise gövdenin 5 joule darbe enerjisine dayanacak şekilde test edildiğini ifade eder.

Belgeye göre gövde GRP (fiberglass) malzemedendir ve alev koruması 650 °C olarak verilir. Düşük gerilimli besleme ile sızdırmaz gövdenin birlikte kullanımı, ıslak ve nemli alanlarda ürünü öne çıkarır.

Polikarbonat ve alüminyum gövdelerin hangi ortamda öne çıktığını anlatan alüminyum ve polikarbonat etanj gövde karşılaştırması ile LED etanj ve T8 tüp etanj karşılaştırması, gövde ve ışık kaynağı seçiminde fikir verir.

24 V DC Besleme ve Güç Hesabı

110114 şebeke gerilimiyle değil, 24 V DC ile beslenir; bu nedenle 220 V AC hatta doğrudan bağlanmaz. Belgede 24 V DC tasarımın yüksek güvenlik sağladığı ve ürünün ıslak ve nemli ortamlarda güvenle kullanıldığı belirtilir. Pelsan kullanım alanı olarak şantiyeleri ve gemileri sayar.

Güç kaynağı seçiminde akım, güç ve gerilimden hesaplanır: 42 W ÷ 24 V ≈ 1,75 A. Örneğin 10 armatürlük bir hat yaklaşık 17,5 A çeker; güç kaynağı bu toplamın üzerinde seçilir. Düşük gerilimde aynı güç daha yüksek akım anlamına geldiği için uzun hatlarda kablo kesiti ve gerilim düşümü ayrıca kontrol edilir.

Öne Çıkan Özellikler

• 100 lm/W etkinlik: 42 W güçte 4.200 lm ışık akısı.
• 1273 mm gövde: 1273 × 85 × 85 mm; kablo tavasına veya sıva üstüne montaj.
• IP65 / IK08: Toza karşı sızdırmaz, su püskürtmesine dayanıklı, darbeye dayanımlı GRP gövde.
• 24 V DC besleme: Belgeye göre yüksek güvenlik; ıslak ve nemli ortamlarda kullanım.
• 6500K beyaz ışık: CRI >80, 160° ışık açısı, fotobiyolojik risk grubu RG1.
• Besleme: 24 V DC, sınıf I.
• Uzun ömür: Sistem ömrü >50.000 saat; çalışma sıcaklığı -20 °C ile +45 °C.

Kullanım Alanları

• Şantiyeler: Pelsan'ın 24V DC Largo için saydığı kullanım alanı; geçici ve düşük gerilimli aydınlatma hatları
• Gemiler: Pelsan'ın saydığı diğer kullanım alanı; 24 V DC dağıtımı olan hacimler
• Islak ve nemli alanlar: Belgede ıslak ve nemli ortam kullanımı belirtilir
• 24 V DC altyapılı tesisler: Akü veya 24 V DC güç kaynağıyla beslenen teknik hacimler
• Uzun koridorlar: Raf koridoru ve atölye hattında 1273 mm gövdeyle sıralı aydınlatma

• Belgede elektriksel koruma sınıfı I olarak verilir; koruma iletkeni bağlantısı armatürün kullanım kılavuzundan kontrol edilir.
• Çalışma sıcaklığı -20 °C ile +45 °C aralığındadır; bu aralığın altına inen dondurucu hacimlerde kullanılmaz.
• Patlayıcı ortam (Ex) bölgelerinde kullanılmaz; bu alanlar için Ex-proof sertifikalı etanj armatür seçilir.
• 24V DC Largo belgesinin opsiyon tablosunda işaretli bir seçenek yoktur; DALI, acil kit veya sensörlü sürüm gerekiyorsa uygun kod Mutel'den sorulur.
• Teknik değerler çalışma koşullarına bağlı olarak ±%7 toleranslıdır.

Patlayıcı ortamlar için uygun seçenekler exproof etanj armatürleri kategorisinde listelenir.

110114 ile Aydınlatma Planı

4.200 lm ile bu kod depo koridoru, otopark ve atölye gibi orta ölçekli hatlar için dengeli bir seçenektir; aydınlık hedefi yükseldikçe armatür aralığı daraltılır. 1273 mm gövdeyle 30 metrelik kesintisiz bir hatta yaklaşık 23 armatür sığar. Aşağıdaki örnek senaryolar, 110114 için kaba bir başlangıç adedi ve enerji tüketimi verir:

Adet hesabında kullanım ve bakım katsayılarının çarpımı 0,5, yıllık enerjide günde 12 saat tam güçte çalışma kabul edilmiştir. Hedef değerler örnektir; gerçek gereksinim ve kesin adet, tavan yüksekliği, yüzey yansımaları ve yerleşime göre aydınlatma hesabıyla belirlenir.

Montaj ve Devreye Alma

1. Montaj öncesinde besleme hattını enerjisiz hâle getirin ve gerilim olmadığını ölçerek doğrulayın.
2. Armatürü kablo tavasına veya sıva üstü montaj yüzeyine yerleştirin; 1273 mm gövde boyunu ve askı noktalarını önceden işaretleyin.
3. Besleme kablosunu armatürün kablo girişinden geçirin ve girişin sızdırmazlığını sağlayın.
4. Artı ve eksi kutupları 24 V DC güç kaynağına doğru bağlayın; armatürü 220 V AC hatta bağlamayın. Koruma iletkeni bağlantısını kullanım kılavuzundan kontrol edin.
5. Difüzörü tam oturacak şekilde kapatın; IP65 koruması kapağın doğru kapanmasına bağlıdır.
6. Enerji verip armatürün yandığını kontrol edin; ortam ölçümünü aydınlatma hesabındaki hedef değerlerle karşılaştırın.
