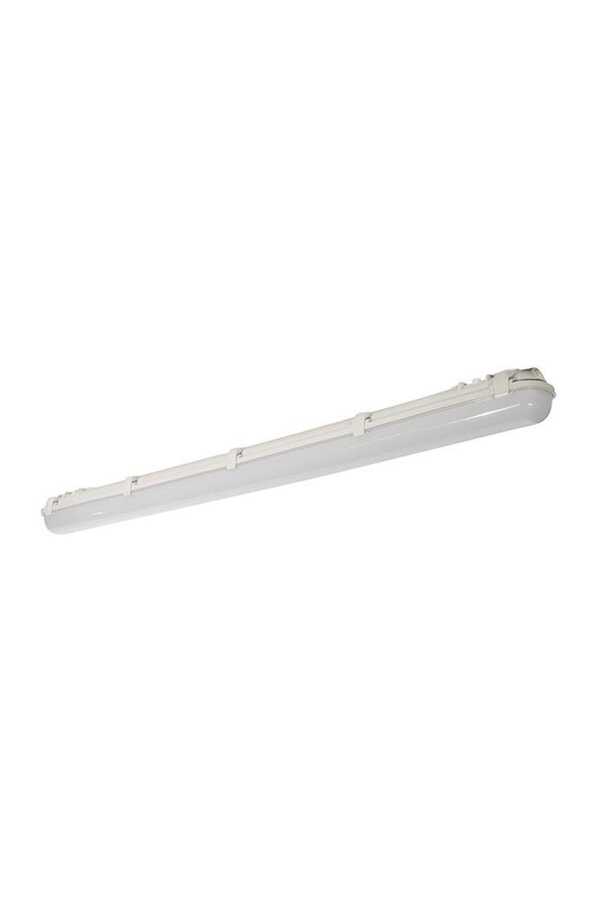

Pelsan Largo Frozen 63W 6500K IP65 Led Etanj Armatür 150cm - 105894

Pelsan Largo Frozen 63W 6500K IP65 Led Etanj Armatür 150cm (105894), Pelsan'ın Largo Frozen etanj armatür ailesinden 1573 mm boyunda, 63 W güçte bir LED etanj armatürdür. Pelsan belgesine göre 6.300 lm ışık akısı ve 100 lm/W etkinlik faktörüyle 6500K beyaz ışık verir; -40 °C ile +45 °C arasında çalışan GRP (fiberglass) gövdesi IP65 ve IK08 sınıfındadır. Bu sayfadaki teknik değerler Pelsan'ın ürün belgesinden alınmıştır; soğuk hava deposu kullanımı, varyant seçimi ve montaj adımlarını açıklıyoruz.

Teknik Özellikler

105894 Ürün Kodu ve Largo Frozen Varyantları

Pelsan ürün kodları sıralı numaralardır; kodun hanelerinden güç veya renk sıcaklığı okunmaz. Pelsan belgesinde belirtildiği gibi ürün kodları renk sıcaklığına, boyuta ve opsiyona göre değişir: her güç, renk sıcaklığı ve gövde boyu ayrı bir koddur. Bu nedenle sipariş, ürün adındaki değerlere değil koda göre verilir. Pelsan Largo Frozen belgesinde kod satırı bulunan varyantlar:

Değerler Pelsan'ın Largo Frozen belgesinin kod satırlarından alınmıştır. Bağlantı verilmeyen kodların stok durumu Mutel'den sorulur.

Tüm etanj seçenekleri LED etanj armatürler kategorisinde yer alır.

Renk Sıcaklığı, Işık Akısı ve Verim

Pelsan belgesine göre Largo Frozen ailesi 3000K, 4000K, 6500K renk sıcaklıklarında üretilir; 105894 kodlu bu ürün 6500K, yani beyaz ışık sürümüdür. Beyaz ışık; depo, fabrika, otopark ve saha gibi görsel algının ve dikkat seviyesinin önemli olduğu endüstriyel alanlarda tercih edilir. Daha yumuşak bir ton istenen genel ve ticari alanlarda 4000K gün ışığı seçilir.

Ürün 63 W güçte 6.300 lm ışık akısı verir; etkinlik faktörü 100 lm/W'tır. Renk geri verim indeksi 80'in üzerinde, ışık açısı 160° ve fotobiyolojik risk grubu RG1 olarak verilir. Geniş ışık açısı, raf koridorları ve üretim hatları gibi uzun alanlarda armatürlerin daha düzgün bir aydınlatma dağılımı oluşturmasına yardım eder.

Renk sıcaklığı seçimini anlatan renk sıcaklığı ve Kelvin rehberi ile depo ve fabrikalarda gereken aydınlık düzeylerini anlatan depo ve fabrika aydınlatması EN 12464 rehberi, armatür sayısını planlarken yol gösterir.

IP65 ve IK08: Etanj Gövde Ne Sağlar?

Etanj armatür; toz, nem ve su sıçramasının olduğu ortamlarda kullanılan kapalı gövdeli armatürdür. EN 60529'a göre IP65 sınıfında ilk hane (6) gövdenin toza karşı tam sızdırmaz olduğunu, ikinci hane (5) her yönden gelen su püskürtmesine karşı korunduğunu gösterir. EN 62262'ye göre IK08 ise gövdenin 5 joule darbe enerjisine dayanacak şekilde test edildiğini ifade eder.

Belgeye göre gövde GRP (fiberglass) malzemedendir ve alev koruması 650 °C olarak verilir. Düşük sıcaklıkta da sızdırmazlığın sürmesi için kapak ve kablo girişi montajda dikkatle kapatılır.

Polikarbonat ve alüminyum gövdelerin hangi ortamda öne çıktığını anlatan alüminyum ve polikarbonat etanj gövde karşılaştırması ile LED etanj ve T8 tüp etanj karşılaştırması, gövde ve ışık kaynağı seçiminde fikir verir.

Soğuk Hava Depolarında -40 °C Kullanımı

Pelsan belgesine göre Largo Frozen soğuk hava depoları için tasarlanmıştır; çalışma sıcaklığı -40 °C ile +45 °C arasındadır. Standart Largo LED belgesinde bu aralık -20 °C ile +45 °C olarak verildiğinden, -20 °C altına inen dondurucu hacimlerde 105894 gibi Frozen kodları seçilir.

Soğuk odalarda kapı açılışlarında oluşan nem ve yoğuşma, gövde sızdırmazlığını önemli kılar; ürünün IP65 sınıfı toz ve su püskürtmesine karşı koruma sağlar. GRP gövde, belgede yüksek mekanik dayanım, korozyona karşı paslanmayan yapı ve yüksek kimyasal dayanım ile öne çıkar. Armatür seçiminde çalışma aralığı, odanın en düşük sıcaklığı ile karşılaştırılır.

Öne Çıkan Özellikler

• 100 lm/W etkinlik: 63 W güçte 6.300 lm ışık akısı.
• 1573 mm gövde: 1573 × 85 × 85 mm; kablo tavasına veya sıva üstüne montaj.
• IP65 / IK08: Toza karşı sızdırmaz, su püskürtmesine dayanıklı, darbeye dayanımlı GRP gövde.
• Soğuk depo uyumu: Belgeye göre soğuk hava depoları için tasarlandı; -40 °C alt çalışma sıcaklığı.
• 6500K beyaz ışık: CRI >80, 160° ışık açısı, fotobiyolojik risk grubu RG1.
• Verimli elektronik: 220–240 V AC, güç faktörü >0,95, sınıf I.
• Uzun ömür: Sistem ömrü >50.000 saat; çalışma sıcaklığı -40 °C ile +45 °C.

Kullanım Alanları

• Soğuk hava depoları: Belgede bu kullanım için tasarlandığı belirtilir; -40 °C alt sınırıyla dondurucu hacimler
• Gıda lojistiği: Soğuk zincir depoları ve sevkiyat koridorları
• Şok odaları ve ön soğutma alanları: Çalışma aralığı içinde kalan düşük sıcaklıklı hacimler
• Dondurucu depo koridorları: Uzun gövdeyle sıralı hat aydınlatması
• Uzun hat kurulumları: Büyük depo ve üretim hatlarında 1573 mm gövdeyle daha uzun aralıklı kurulum

• Elektriksel koruma sınıfı I'dir; armatürün koruma iletkeni (topraklama) mutlaka bağlanır.
• Çalışma sıcaklığı -40 °C ile +45 °C aralığındadır; bu aralığın dışındaki hacimlerde kullanılmaz.
• Patlayıcı ortam (Ex) bölgelerinde kullanılmaz; bu alanlar için Ex-proof sertifikalı etanj armatür seçilir.
• Largo Frozen belgesinin opsiyon tablosunda işaretli bir seçenek yoktur; DALI, acil kit veya sensörlü sürüm gerekiyorsa uygun kod Mutel'den sorulur.
• Teknik değerler çalışma koşullarına bağlı olarak ±%7 toleranslıdır.

Patlayıcı ortamlar için uygun seçenekler exproof etanj armatürleri kategorisinde listelenir.

105894 ile Aydınlatma Planı

6.300 lm ile bu kod, daha az armatürle daha geniş bir alanı aydınlatmaya uygundur; armatür sayısı azaldıkça ışığın alana düzgün dağılması için yerleşim hesabı önem kazanır. 1573 mm gövdeyle 30 metrelik kesintisiz bir hatta yaklaşık 19 armatür sığar. Aşağıdaki örnek senaryolar, 105894 için kaba bir başlangıç adedi ve enerji tüketimi verir:

Adet hesabında kullanım ve bakım katsayılarının çarpımı 0,5, yıllık enerjide günde 12 saat tam güçte çalışma kabul edilmiştir. Hedef değerler örnektir; gerçek gereksinim ve kesin adet, tavan yüksekliği, yüzey yansımaları ve yerleşime göre aydınlatma hesabıyla belirlenir.

Montaj ve Devreye Alma

1. Montaj öncesinde besleme hattını enerjisiz hâle getirin ve gerilim olmadığını ölçerek doğrulayın.
2. Armatürü kablo tavasına veya sıva üstü montaj yüzeyine yerleştirin; 1573 mm gövde boyunu ve askı noktalarını önceden işaretleyin. Uzun gövdeyi kaldırırken sarkmaması için iki noktadan destekleyin.
3. Besleme kablosunu armatürün kablo girişinden geçirin ve girişin sızdırmazlığını sağlayın.
4. Faz, nötr ve koruma iletkenini (topraklama) bağlantı klemenslerine bağlayın; sınıf I armatürde topraklama bağlantısı atlanmaz.
5. Difüzörü tam oturacak şekilde kapatın; IP65 koruması kapağın doğru kapanmasına bağlıdır.
6. Enerji verip armatürün yandığını kontrol edin; ortam ölçümünü aydınlatma hesabındaki hedef değerlerle karşılaştırın.
