Pelsan Ria Med S 30W 6500K IP66 Led Projektör -117704

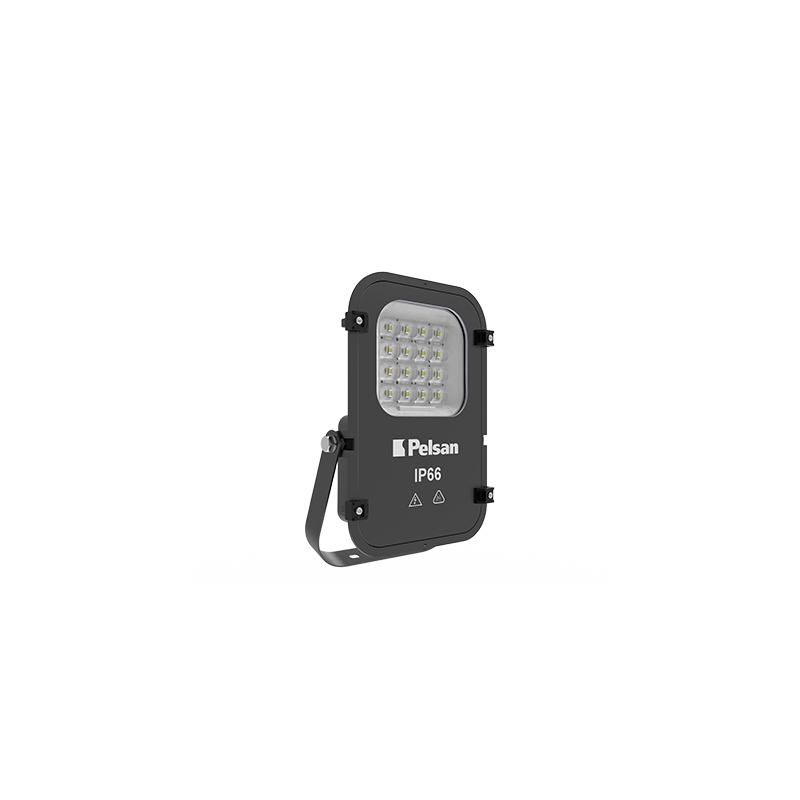

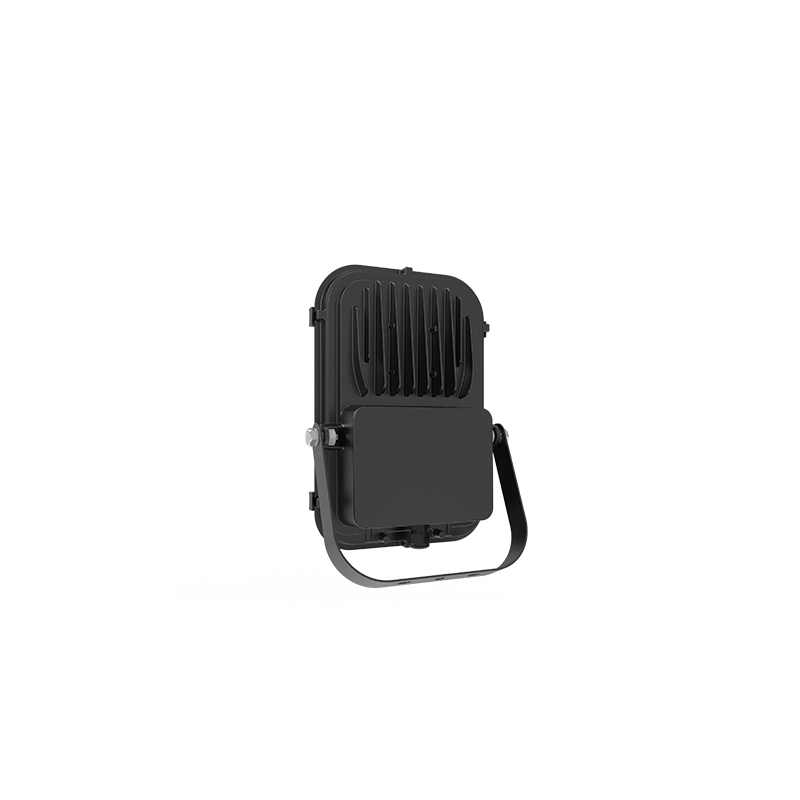

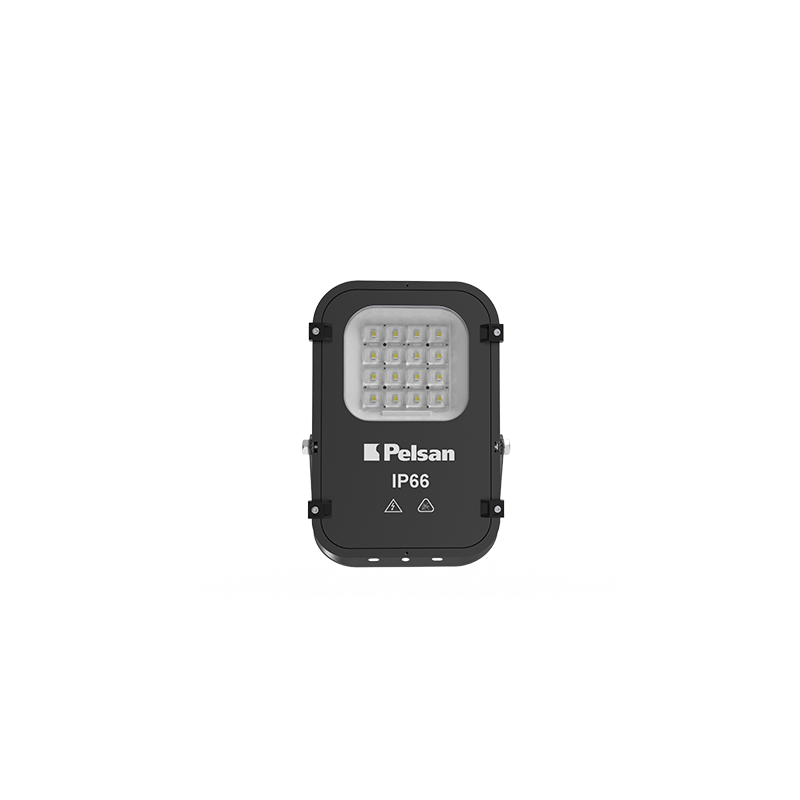

Pelsan Ria Med S 30W 6500K IP66 Led Projektör (117704), Pelsan'ın Ria Med S ailesinden 312 × 240 × 75 mm ölçüsünde, 30 W güçte bir LED projektördür. Pelsan belgesine göre 4.050 lm ışık akısı ve 135 lm/W etkinlik faktörüyle 6500K beyaz ışık verir; alüminyum gövdesi IP66 ve IK08 sınıfındadır. Bu sayfadaki teknik değerler Pelsan'ın ürün belgesinden alınmıştır; ışık açısı, yönlendirme ve montaj adımlarını açıklıyoruz.

Teknik Özellikler

117704 Ürün Kodu ve Ria Med S Varyantları

Pelsan ürün kodları sıralı numaralardır; kodun hanelerinden güç veya renk sıcaklığı okunmaz. Ürün kodu güce, renk sıcaklığına, boyuta ve opsiyona göre değişir; bu nedenle sipariş, ürün adındaki değerlere değil koda göre verilir. Pelsan Ria Med S belgesinde kod satırı bulunan varyantlar:

Değerler pelsan.com.tr'deki Ria Med S datasheet'inin kod satırlarından alınmıştır.

Tüm seçenekler Led projektörler kategorisinde yer alır.

Renk Sıcaklığı, Işık Akısı ve Verim

Pelsan belgesine göre Ria Med S ailesi 3000K, 4000K, 6500K renk sıcaklıklarında üretilir; 117704 kodlu bu ürün 6500K, yani beyaz ışık sürümüdür. Beyaz ışık; depo, fabrika, otopark ve saha gibi görsel algının ve dikkat seviyesinin önemli olduğu alanlarda tercih edilir. Daha yumuşak bir ton istenen genel ve ticari alanlarda 4000K gün ışığı seçilir.

Ürün 30 W güçte 4.050 lm ışık akısı verir; etkinlik faktörü 135 lm/W'tır. Renk geri verim indeksi 70'in üzerinde olarak verilir.

Renk sıcaklığı seçimini anlatan renk sıcaklığı ve Kelvin rehberi, alan ve uygulama tipine göre ton seçiminde yol gösterir.

Işık Açısı, Montaj ve Yönlendirme

Pelsan Ria Med S belgesinde ışık açısı seçenekleri 30° / 60° / 90° / asimetrik olarak verilir; seçilen optik sipariş öncesinde koda göre teyit edilir. Dar açılı optik ışığı uzak bir noktaya toplar ve yüksek direklerde saha ortasına ulaşır; geniş açı yakın mesafede geniş bir alanı aydınlatır. Asimetrik optik ışığı öne doğru yönlendirir ve cephe ile saha kenarında arka tarafa taşan ışığı azaltır.

Belgeye göre montaj tipi direk / zemindir. Projektör yönlendirilirken ışığın yola, komşu parsele veya gökyüzüne taşmaması ve araç sürücülerini kamaştırmaması için eğim açısı küçük tutulur; yönlendirme vidaları ayardan sonra sıkılarak sabitlenir.

IP66 ve IK08: Dış Ortam Dayanımı

EN 60529'a göre IP66 sınıfında ilk hane (6) gövdenin toza karşı tam sızdırmaz olduğunu, ikinci hane (6) güçlü su jetlerine karşı korunduğunu gösterir. EN 62262'ye göre IK08 ise gövdenin 5 joule darbe enerjisine dayanacak şekilde test edildiğini ifade eder. Gövde alüminyum, ön kapak temperli cam, lens PMMA. RAL kodu 7043'tür.

Öne Çıkan Özellikler

• 135 lm/W etkinlik: 30 W güçte 4.050 lm ışık akısı.
• IP66 / IK08: Alüminyum gövde, temperli cam ön kapak.
• Pelsan belgesinden: 5 yıl garanti; IP66, toz ve su almaz alüminyum gövde; IP67 ENEC belgeli sürücü; 120.000 saat sürücü ömrü; 10 kV dahili parafudr.
• Optik: Işık açısı 30° / 60° / 90° / asimetrik; CRI >70.
• Besleme: 100–277 V AC, güç faktörü >0,95, sınıf I.
• Uzun ömür: LED çip ömrü L70 Tc@105 °C >102.000 saat; sürücü ömrü Tc@65 °C 120.000 saat; çalışma sıcaklığı -20 °C ile +45 °C.

Kullanım Alanları

Pelsan'ın Ria Med S için saydığı kullanım alanları:

• Açık Depolar: Stok sahası ve yükleme avluları
• Açık Otoparklar: Direk veya zemin montajıyla geniş alan aydınlatması
• Açık Spor Salonları: Açık spor alanlarında saha aydınlatması
• Bina Çevresi: Cephe önü, giriş ve çevre güvenliği aydınlatması
• Parklar: Yürüyüş alanları ve yeşil alan aydınlatması
• Meydanlar: Geniş kent alanlarında genel aydınlatma
• Havaalanları: Apron ve servis alanları gibi geniş dış alanlar
• Küçük alanlar ve cepheler: 4.050 lm ile giriş, tabela ve küçük cephe aydınlatması

• Elektriksel koruma sınıfı I'dir; armatürün koruma iletkeni (topraklama) mutlaka bağlanır.
• Çalışma sıcaklığı -20 °C ile +45 °C aralığındadır; bu aralığın dışındaki ortamlarda kullanılmaz.
• Patlayıcı ortam (Ex) bölgelerinde kullanılmaz; bu alanlar için Ex-proof sertifikalı ürün seçilir.
• Belgede DALI, 1-10 V, Step DIM, RAL kodu ve marin boya opsiyon olarak işaretlidir; ürün kodu opsiyona göre değiştiğinden opsiyonlu sürüm ayrı kodla sipariş edilir. Elektriksel sınıf I/II seçeneği de belirtilir.
• Teknik değerler çalışma koşullarına bağlı olarak ±%7 toleranslıdır.

Patlayıcı ortamlar için uygun seçenekler exproof LED projektörler kategorisinde listelenir.

117704 ile Aydınlatma Planı

4.050 lm ile bu kod küçük ve orta ölçekli alanlara uygundur; geniş alanlarda armatürler daha sık aralıkla yerleştirilir. Aşağıdaki örnek senaryolar, 117704 için kaba bir başlangıç adedi ve enerji tüketimi verir:

Adet hesabında kullanım ve bakım katsayılarının çarpımı 0,4 kabul edilmiş, yıllık enerjide günde 12 saat tam güçte çalışma varsayılmıştır. Hedef değerler örnektir; gerçek gereksinim ve kesin adet, montaj yüksekliği, yüzey yansımaları ve yerleşime göre aydınlatma hesabıyla belirlenir.

Montaj ve Devreye Alma

1. Montaj öncesinde besleme hattını enerjisiz hâle getirin ve gerilim olmadığını ölçerek doğrulayın.
2. Projektörü direk / zemin montajına uygun braketiyle sabitleyin; montaj yüzeyinin projektör ağırlığını ve rüzgâr yükünü taşıdığından emin olun.
3. Besleme kablosunu PG11 rakordan geçirin ve rakoru sıkarak kablo girişinin sızdırmazlığını sağlayın.
4. Faz, nötr ve koruma iletkenini (topraklama) bağlantı klemenslerine bağlayın; sınıf I armatürde topraklama bağlantısı atlanmaz.
5. Gece koşulunda projektörü hedef alana yönlendirin; ışığın yola ve komşu alana taşmadığını kontrol ettikten sonra yönlendirme vidalarını sıkın.
6. Enerji verip armatürün yandığını kontrol edin; ortam ölçümünü proje için belirlenen hedef aydınlık düzeyiyle karşılaştırın.
