Pelsan Ria Tünel 200W 6500K IP66 Led Projektör - 110443
İndirim
Stok Sorunuz
Gelince Haber VerÜrün ENEC, TSE ve CE belgelidir. Ürün EN 60598-2-5 standardına uygundur.

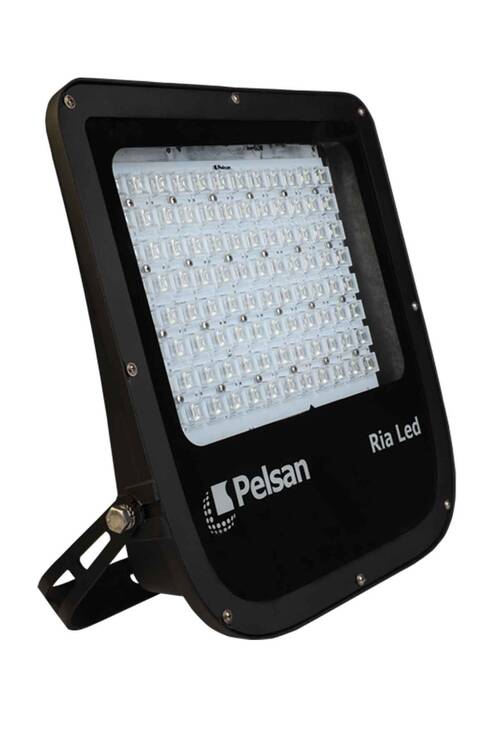

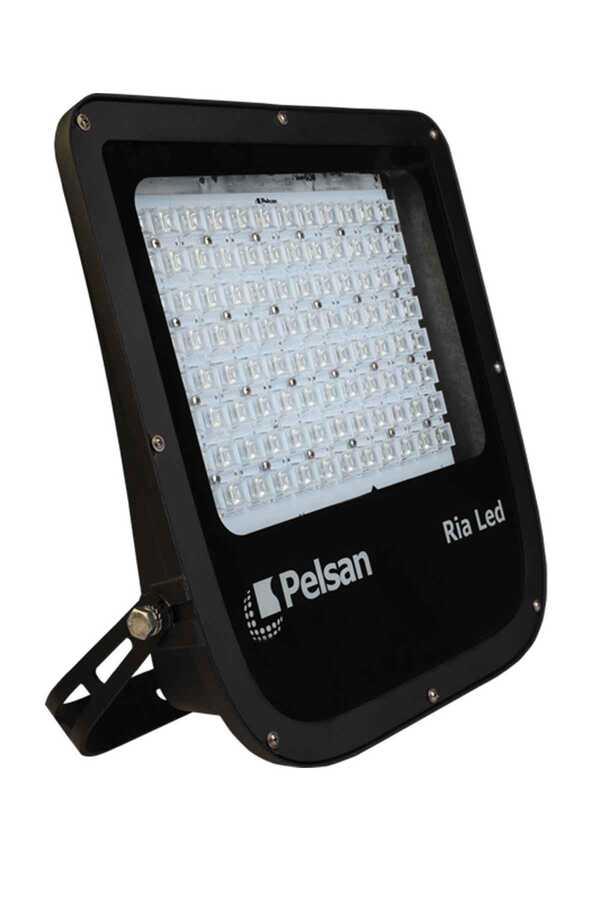

Pelsan Ria Tünel 200W 6500K IP66 Led Projektör (110443), Pelsan'ın Ria Tünel ailesinden 400 × 418 × 100 mm ölçüsünde, 200 W güçte bir LED projektördür. Pelsan belgesine göre 27.600 lm ışık akısı ve 138 lm/W etkinlik faktörüyle 6500K beyaz ışık verir; alüminyum enjeksiyon gövdesi IP66 ve IK08 (temperli cam) sınıfındadır. Bu sayfadaki teknik değerler Pelsan'ın ürün belgesinden alınmıştır; ışık açısı, yönlendirme ve montaj adımlarını açıklıyoruz.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün adı | Pelsan Ria Tünel 200W 6500K IP66 Led Projektör |
| Ürün kodu | 110443 |
| Mutel stok kodu | 3882 |
| Marka / aile | Pelsan Ria Tünel |
| Ürün tipi | LED projektör |
| Güç | 200 W |
| Işık akısı | 27.600 lm |
| Etkinlik faktörü | 138 lm/W |
| Renk sıcaklığı | 6500K (Beyaz Işık) |
| Renk geri verim indeksi (CRI) | 80 |
| Işık kaynağı | SMD Mid Power |
| Lens | PMMA |
| Difüzör / ön kapak | Isıya ve darbelere dayanıklı temperli cam |
| Giriş gerilimi | 220–240 V AC |
| Frekans | 50–60 Hz |
| Güç faktörü | 0,98 |
| Sürücü | ENEC belgeli |
| Elektriksel koruma sınıfı | Sınıf I (belgedeki sınıf sembolü) |
| Gövde | Alüminyum enjeksiyon |
| Koruma sınıfı | IP66 |
| Darbe dayanımı | IK08 (temperli cam) |
| RAL kodu | 9005 |
| Boyutlar (a × b × c) | 400 × 418 × 100 mm |
| Standartlar | EN 60598-2-5 |
| Koli | 1 adet; 0,018 m³; 6 kg |
| Veri kaynağı | Pelsan Ria Tünel belgesi (Mutel'de yayımlanan Pelsan dokümanı) |
110443 Ürün Kodu ve Ria Tünel Varyantları
Pelsan ürün kodları sıralı numaralardır; kodun hanelerinden güç veya renk sıcaklığı okunmaz. Ürün kodu güce, renk sıcaklığına, boyuta ve opsiyona göre değişir; bu nedenle sipariş, ürün adındaki değerlere değil koda göre verilir. Pelsan Ria Tünel belgesinde kod satırı bulunan varyantlar:
| Ürün Kodu | Güç | Renk Sıcaklığı | Işık Akısı | Etkinlik | Boyutlar |
|---|---|---|---|---|---|
| 110443 | 200 W (bu ürün) | 6500K | 27.600 lm | 138 lm/W | 400 × 418 × 100 mm |
| 110444 | 250 W | 6500K | 32.500 lm | 130 lm/W | 400 × 418 × 100 mm |
| 110445 | 300 W | 6500K | 38.400 lm | 128 lm/W | 400 × 418 × 100 mm |
Değerler Pelsan'ın Ria Tünel belgesinin kod satırlarından alınmıştır. Bağlantı verilmeyen kodların stok durumu Mutel'den sorulur.
Tüm seçenekler Led projektörler kategorisinde yer alır.
Renk Sıcaklığı, Işık Akısı ve Verim
110443 kodlu bu ürün 6500K, yani beyaz ışık sürümüdür. Beyaz ışık; depo, fabrika, otopark ve saha gibi görsel algının ve dikkat seviyesinin önemli olduğu alanlarda tercih edilir. Daha yumuşak bir ton istenen genel ve ticari alanlarda 4000K gün ışığı seçilir.
Ürün 200 W güçte 27.600 lm ışık akısı verir; etkinlik faktörü 138 lm/W'tır. Renk geri verim indeksi belgede 80 olarak verilir.
Renk sıcaklığı seçimini anlatan renk sıcaklığı ve Kelvin rehberi, alan ve uygulama tipine göre ton seçiminde yol gösterir.
Işık Açısı, Montaj ve Yönlendirme
Dar açılı optik ışığı uzak bir noktaya toplar ve yüksek direklerde saha ortasına ulaşır; geniş açı yakın mesafede geniş bir alanı aydınlatır. Asimetrik optik ışığı öne doğru yönlendirir ve cephe ile saha kenarında arka tarafa taşan ışığı azaltır.

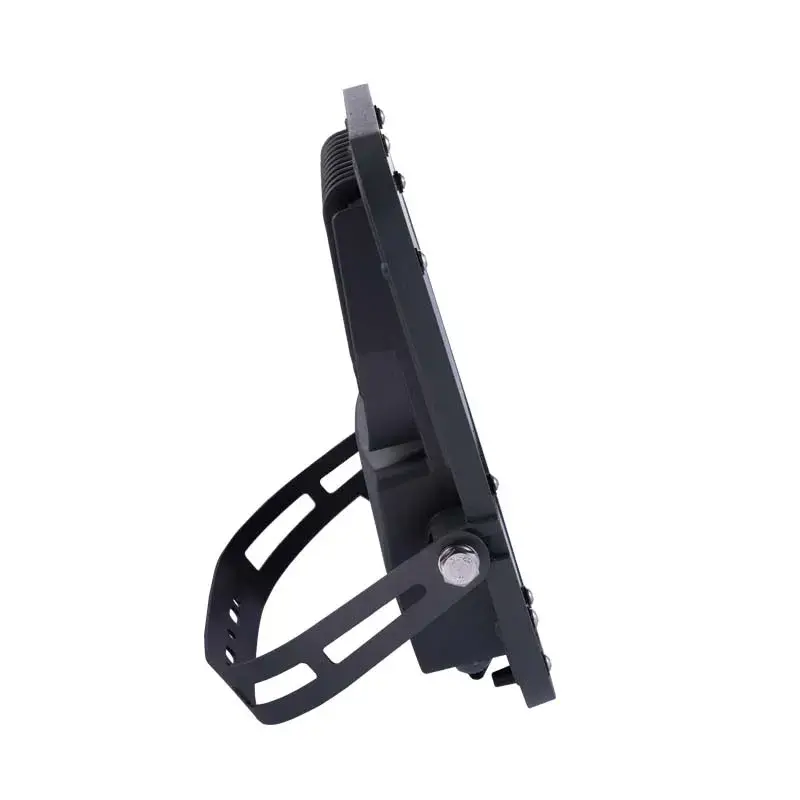

Projektör yönlendirilirken ışığın yola, komşu parsele veya gökyüzüne taşmaması ve araç sürücülerini kamaştırmaması için eğim açısı küçük tutulur; yönlendirme vidaları ayardan sonra sıkılarak sabitlenir.
IP66 ve IK08: Dış Ortam Dayanımı

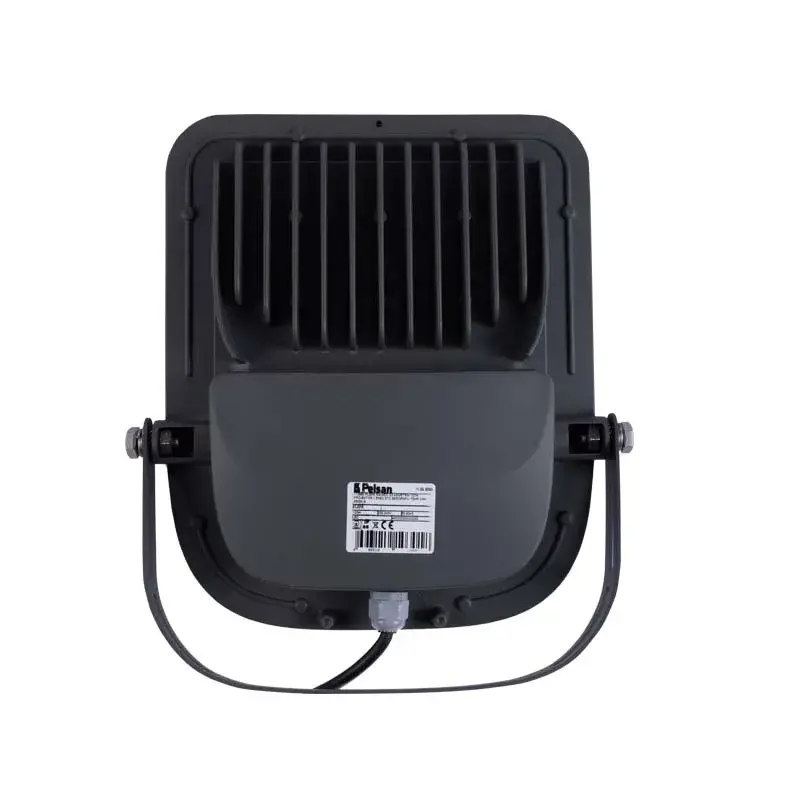

EN 60529'a göre IP66 sınıfında ilk hane (6) gövdenin toza karşı tam sızdırmaz olduğunu, ikinci hane (6) güçlü su jetlerine karşı korunduğunu gösterir. EN 62262'ye göre IK08 ise gövdenin 5 joule darbe enerjisine dayanacak şekilde test edildiğini ifade eder. Gövde alüminyum enjeksiyon, ön kapak ısıya ve darbelere dayanıklı temperli cam, lens PMMA. RAL kodu 9005'tür.
Tünel ve Geçit Aydınlatması
Ria Tünel, ürün adından da anlaşılacağı gibi tünel ve geçit uygulamaları için sunulan Ria projektör sürümüdür. Belgede 200 W, 250 W ve 300 W kodları verilir; tünel aydınlatmasında giriş, geçiş ve iç bölgelerin aydınlık düzeyleri trafik hızına ve gün ışığına göre proje kapsamında hesaplanır.
Öne Çıkan Özellikler
- 138 lm/W etkinlik: 200 W güçte 27.600 lm ışık akısı.
- IP66 / IK08: Alüminyum enjeksiyon gövde, ısıya ve darbelere dayanıklı temperli cam ön kapak.
- Besleme: 220–240 V AC, güç faktörü 0,98, sınıf I.
Kullanım Alanları
- Tüneller ve alt geçitler: Ürün adında belirtilen tünel uygulaması
- Kapalı geçitler: Araç ve yaya geçitleri
- Bina çevresi: Direk veya zemin montajlı çevre aydınlatması
- Açık otoparklar: Geniş alan aydınlatması
- Orta ölçekli alanlar: 27.600 lm ile otopark, avlu ve bina çevresi
- Elektriksel koruma sınıfı I'dir; armatürün koruma iletkeni (topraklama) mutlaka bağlanır.
- Patlayıcı ortam (Ex) bölgelerinde kullanılmaz; bu alanlar için Ex-proof sertifikalı ürün seçilir.
- Belgede DALI, 2 kademeli Step DIM, 1-10 V dim ve istenen renk sıcaklığında LED seçenekleri opsiyon olarak sayılır.
Patlayıcı ortamlar için uygun seçenekler exproof LED projektörler kategorisinde listelenir.
110443 ile Aydınlatma Planı
27.600 lm ile bu kod, daha az armatürle geniş bir alanı aydınlatmaya uygundur; armatür sayısı azaldıkça ışığın düzgün dağılması için yerleşim hesabı önem kazanır. Aşağıdaki örnek senaryolar, 110443 için kaba bir başlangıç adedi ve enerji tüketimi verir:
| Örnek alan | Alan | Hedef | Yaklaşık adet | Toplam güç | Yıllık enerji |
|---|---|---|---|---|---|
| Bina çevresi veya giriş | 200 m² | 50 lx | 1 adet | 200 W | 876 kWh |
| Açık otopark | 500 m² | 100 lx | 5 adet | 1.000 W | 4.380 kWh |
| Açık depo veya avlu | 1000 m² | 75 lx | 7 adet | 1.400 W | 6.132 kWh |
| Saha veya çalışma alanı | 800 m² | 200 lx | 15 adet | 3.000 W | 13.140 kWh |
Adet hesabında kullanım ve bakım katsayılarının çarpımı 0,4 kabul edilmiş, yıllık enerjide günde 12 saat tam güçte çalışma varsayılmıştır. Hedef değerler örnektir; gerçek gereksinim ve kesin adet, montaj yüksekliği, yüzey yansımaları ve yerleşime göre aydınlatma hesabıyla belirlenir.
Montaj ve Devreye Alma
- Montaj öncesinde besleme hattını enerjisiz hâle getirin ve gerilim olmadığını ölçerek doğrulayın.
- Projektörü uygun braketiyle sabitleyin; montaj yüzeyinin ve direğin projektör ağırlığını ve rüzgâr yükünü taşıdığından emin olun.
- Besleme kablosunu armatürün kablo girişinden geçirin ve girişin sızdırmazlığını sağlayın.
- Faz, nötr ve koruma iletkenini (topraklama) bağlantı klemenslerine bağlayın; sınıf I armatürde topraklama bağlantısı atlanmaz.
- Gece koşulunda projektörü hedef alana yönlendirin; ışığın yola ve komşu alana taşmadığını kontrol ettikten sonra yönlendirme vidalarını sıkın.
- Enerji verip armatürün yandığını kontrol edin; ortam ölçümünü proje için belirlenen hedef aydınlık düzeyiyle karşılaştırın.
Pelsan Ria Tünel ve diğer seçenekler
LED, metal halide ve yüksek güçlü projektör seçenekleri
Kelvin ve ton seçimi
Mutel Elektrik, 2013 yılından beri Pelsan'ın resmi satış bayisidir. Tüm Pelsan sıva altı LED, sıva üstü LED, downlight, steril, lineer aydınlatma, sarkıt avize, aplik, LED tavan lambası, sıva üstü spot, downlight / sıva altı spot, ray spot, yüksek tavan, etanj LED, bant, kanopi, 24 V AC/DC ve 110 V AC armatürleri ile acil aydınlatma, acil yönlendirme, Ex-Proof Zone 1/21 ve Zone 2/22, solar aydınlatma, yol aydınlatma, projektör, wallwasher, park ve bahçe direkleri, bollard ve çimen aydınlatma, set üstü, aplik ve glop, yer ve duvar gömme armatürleri, LED lamba, LED tüp ve sensör ürünlerini Mutel'den tedarik edebilirsiniz.
Proje ve toptan alımlar için eticaret@mutel.com.tr adresine yazabilirsiniz. 2013 yılından beri Pelsan aydınlatma bayisi olan Mutel Elektrik, Karaköy, Çerkezköy OSB ve Hadımköy şubelerinden tedarik desteği verir.
Sıkça Sorulan Sorular
Pelsan belgesine göre 200 W güçte 27.600 lm ışık akısı verir; etkinlik faktörü 138 lm/W'tır.
Günde 12 saat tam güçte çalışan tek armatür yılda yaklaşık 876 kWh harcar (200 W × 12 saat × 365 gün).
Belgede bu kod için ışık açısı değeri verilmez; optik bilgisi sipariş öncesinde Mutel'den teyit edilir.
Bu kod 6500K beyaz ışık verir.
Belgede DALI, 2 kademeli Step DIM, 1-10 V dim ve istenen renk sıcaklığında LED seçenekleri opsiyon olarak sayılır.
Evet. Armatür sınıf I'dir; koruma iletkeninin (topraklama) bağlanması zorunludur.
