Pelsan Exit Vialed (3 Saat) Çift Yön Sağ-Sol 3W IP20 Acil Yönlendirme Armatürü - 200963
İndirim
Stok Sorunuz
Gelince Haber Ver
Garantili Ürün

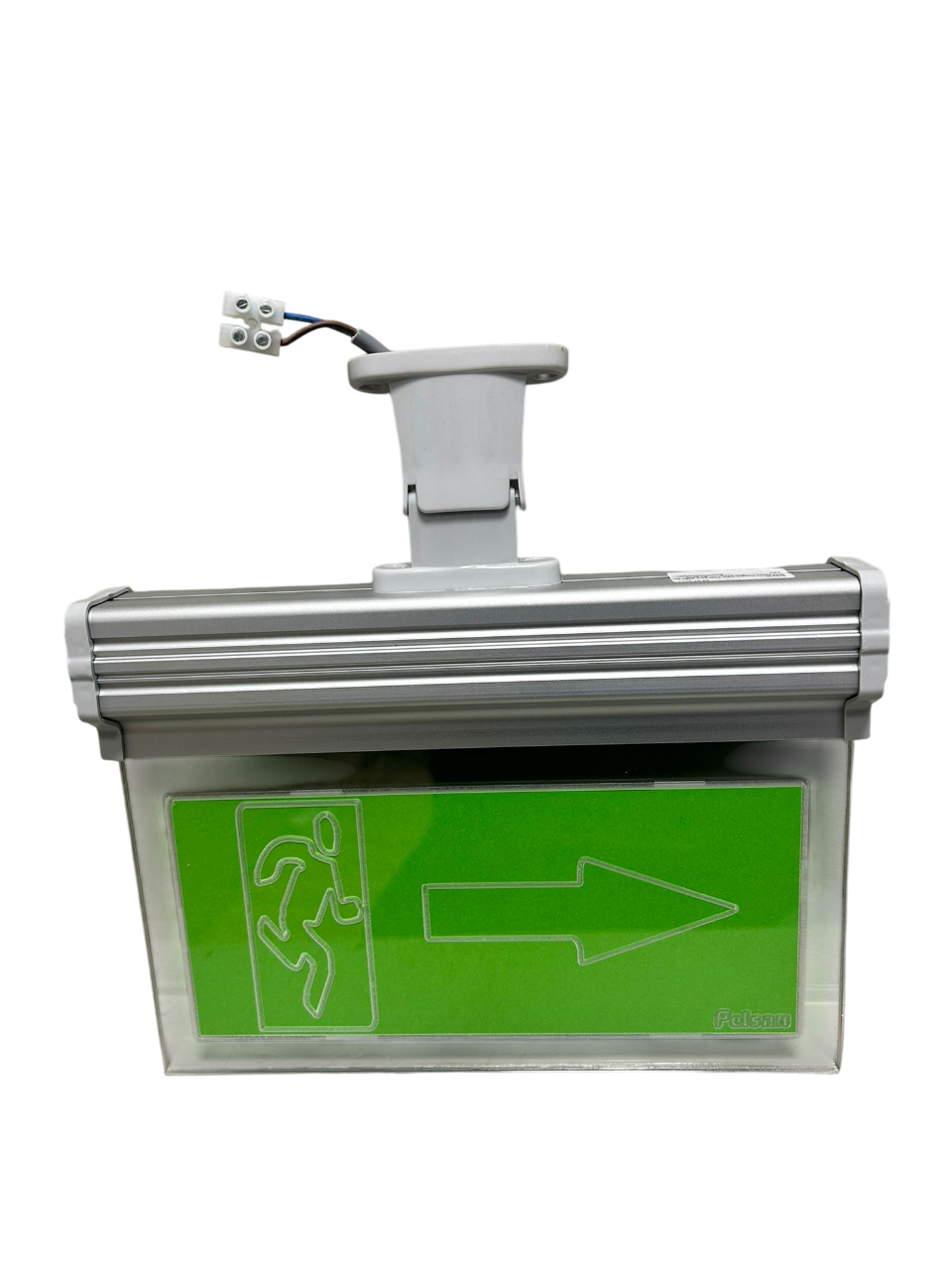

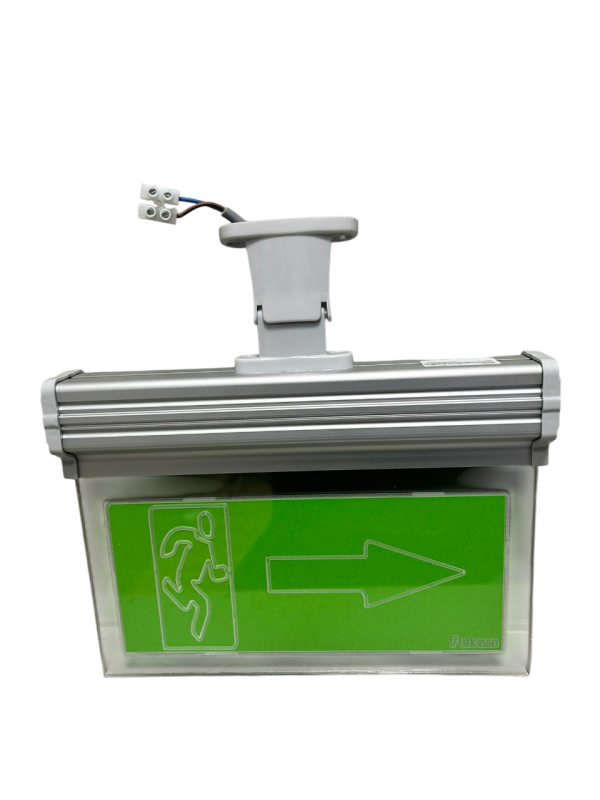

Pelsan Exit Vialed Çift Yön Sağ-Sol 3W Acil Yönlendirme Armatürü (ürün kodu 200963), panelinde koşan insan figürü ve yatay yön oku bulunan sarkıt tipi yönlendirme armatürüdür. Alüminyum ekstrüzyon gövdesi tavan, duvar ve sarkıt montaja uygundur; çift yüzlü uygulamada koridorun iki yönüne birden hizmet eder.
Önemli Güvenlik Notu: Yatay ok işaretlerinde en kritik konu, okun gösterdiği yönün gerçek tahliye güzergâhıyla örtüşmesidir. Çift yüzlü uygulamada panelin karşı yüzü de değerlendirilmeli, iki taraftan bakan kişiler için işaretin anlamı doğrulanmalıdır. Planlama yetkili elektrik mühendisi denetiminde yapılmalıdır.
Tek Yüzlü mü, Çift Yüzlü mü?
Vialed serisi hem tek yüzlü hem çift yüzlü uygulamaya izin verir ve bu seçim, armatürün nereye asılacağıyla doğrudan ilgilidir. Duvara dayalı montajda panelin arkası görünmediği için tek yüzlü uygulama yeterlidir.
Koridorun ortasına sarkıt asıldığında ise iki yönden gelen insanlar aynı armatürü görür; burada çift yüzlü uygulama gerekir. Karşılıklı iki tabela asmak yerine tek armatür kullanmak, hem montaj hem besleme hattı maliyetini düşürür.
Tek yüzlü uygulama
Duvara dayalı montajda kullanılır. Arka yüz görünmediği için işaret tek yönden okunur; en yaygın uygulama biçimidir.
Çift yüzlü uygulama
Koridor ortasına sarkıt asılan armatürlerde kullanılır. İki yönden gelen akışa aynı anda hizmet eder; ok yönünün her iki yüzde de doğru okunduğu kontrol edilmelidir.
Yatay Ok Hangi Noktaya Ait?
Yatay ok, kişinin ilerleme doğrultusunu değiştirdiği noktalara aittir: T şeklinde ayrılan koridorlar, asansör holünden çıkışa dönülen köşeler, mağaza içindeki reyon aksı geçişleri.
Kapının tam üstünde ise yatay ok kullanılmaz; orada işaretin görevi yön göstermek değil, çıkışın kendisini belirtmektir. Bu nokta için EXIT yazılı etiketli modeller tercih edilir.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün adı | Pelsan Exit Vialed Çift Yön Sağ-Sol Acil Yönlendirme Armatürü |
| Ürün kodu | 200963 |
| Marka / Model | PELSAN — Vialed |
| Panel işareti | Koşan insan + yatay yön oku |
| Güç | 3 W |
| Koruma sınıfı | IP20 |
| Deşarj (kesintide yanma) süresi | 3 saat |
| Çalışma şekli | AC (enerjide) / DC (acilde) |
| Batarya | 800 mAh 3,6 V |
| Işık kaynağı | SMD LED |
| Sürücü | Dahili |
| Gövde | Alüminyum ekstrüzyon |
| Yan kapak / mafsal | Polimer enjeksiyon |
| Optik kapak | Yüksek geçirgenlikli PMMA |
| Montaj | Tavan tipi, duvar tipi veya sarkıt |
| Uygulama | Tek yüzlü veya çift yüzlü |
| Voltaj / frekans | 220-240 V, 50-60 Hz |
| Gösterge | Şarj ve deşarj durumu LED göstergesi |
Öne Çıkan Özellikler
- Çift yüzlü uygulama imkânı: Koridor ortasında tek armatürle iki yöne hizmet.
- Alüminyum ekstrüzyon gövde: İnce profil, rijit yapı, uzun servis ömrü.
- Hareketli mafsal: Tavan ve duvar bağlantısında açı ayarı sağlar.
- PMMA optik kapak: Yüksek ışık geçirgenliği; ok kenarları net görünür.
- Şarj-deşarj LED göstergesi: Armatürün durumu uzaktan izlenir.
- Kolay kurulum: Dahili sürücü ve hazır mafsal yapısı montaj süresini kısaltır.
Vialed Ailesinde Konumu
| Ürün Kodu | Panel İşareti | Hangi Noktada |
|---|---|---|
| 200963 | Yatay ok (sağ - sol) | Kavşak, köşe dönüşü |
| 200981 | E304 — yukarı ok | Düz devam, üst kat |
| 200965 | E330 — aşağı ok | Alt kat, kapı önü |
| 201013 | E5 — EXIT yazısı | Çıkış kapısı üstü |
Kullanım Alanları
- Mağazalar: Reyon aksları arasındaki dönüş noktaları
- Ofisler: Kat holünden yangın merdivenine dönüş köşeleri
- Oteller: Kat koridorlarında merdiven kovasına yönlendirme
- Okullar ve hastaneler: Blok bağlantı koridorları, poliklinik kesişimleri
- Alışveriş merkezleri: Ortak alan kavşakları
- Fabrika, atölye ve sanayi tesisleri: Üretim holünden çıkışa ayrılan geçitler
- Çıkış kapısının tam üstünde kullanılmaz; orada EXIT etiketli model tercih edilir.
- Dikey yön (üst/alt kat) gerektiren merdiven noktalarında kullanılmaz.
- IP20 koruma sınıfı; su, yoğun toz ve dış hava koşullarına açık noktalarda kullanılmaz.
- Kaçış yolu zemin aydınlatmasının yerine geçmez; bu ihtiyaç acil aydınlatma armatürleri ile karşılanır.
Montaj ve Devreye Alma
- Kat planında kişinin sağa veya sola döndüğü noktaları işaretleyin ve her nokta için ok yönünü plana yazın.
- Montaj biçimini seçin: duvara dayalı uygulamada tek yüzlü, koridor ortasında sarkıt ve çift yüzlü.
- Beslemeyi 220-240 V sürekli enerjili bir hattan alın; anahtarla kesilen aydınlatma devresine bağlamayın.
- Armatürü astıktan sonra yürüyüş hattından bakarak okun doğru tarafı gösterdiğini teyit edin.
- Şarj göstergesinin yandığını doğrulayın; ilk kullanımda bataryayı kesintisiz şarj edin.
- Yılda en az bir kez tam süreli deşarj testi uygulayın ve sonucu kayıt altına alın.
İpucu: Çift yüzlü sarkıt uygulamalarda armatürü asmadan önce koridorda iki yönden de yürüyün. Bir yönden doğru görünen ok, karşı yönden bakan kişi için farklı bir anlam taşıyabilir.
Dikkat: Bu armatür binanın kaçış yolu projesinin yerine geçmez. İşaretlerin yönü, adedi ve konumu proje hesabına ve yürürlükteki yangın yönetmeliğine göre belirlenir. Elektrik bağlantısı ve batarya değişimi yalnızca yetkili kişi tarafından, enerji kesildikten sonra yapılmalıdır.
Ok işaretli ve etiketli tüm paneller
Kaçış yolu aydınlatma armatürleri
Ana kategori ve alt gruplar
Besleme ve bağlantı çözümleri
Toplu alım ve proje teklifi için eticaret@mutel.com.tr adresine yazabilirsiniz. 10 yıllık Pelsan aydınlatma bayiisi Mutel Elektrik, acil yönlendirme grubunda stok ve hızlı sevkiyat desteği verir.
Sıkça Sorulan Sorular
Panel yatay yön oku ve koşan insan figürü taşır; armatür konumlandırılırken ok sağa veya sola bakacak biçimde yerleştirilir. Dikey yön gerektiren noktalar için E304 (yukarı) ve E330 (aşağı) etiketli modeller kullanılır.
Armatür koridor ortasına sarkıt asıldığında çift yüzlü uygulanır ve iki yönden gelen kişiler aynı paneli görür. Duvara dayalı montajda tek yüzlü uygulama yeterlidir.
Deşarj süresi 3 saattir. Armatürde 800 mAh 3,6 V batarya bulunur; şarj ve deşarj durumu LED gösterge üzerinden izlenir.
Gövde alüminyum ekstrüzyondur; yan kapak ve hareketli mafsal polimer enjeksiyondur. Optik kapak yüksek ışık geçirgenliğine sahip PMMA malzemeden üretilir.
Hayır. Sürücü armatürün içindedir. Batarya ve elektronik de gövdede yer alır; harici ünite veya ayrı besleme kutusu gerekmez.
Çalışma voltajı 220-240 V, frekans 50-60 Hz'dir. Armatür enerji varken şebekeden, kesinti sırasında bataryadan beslenir.
