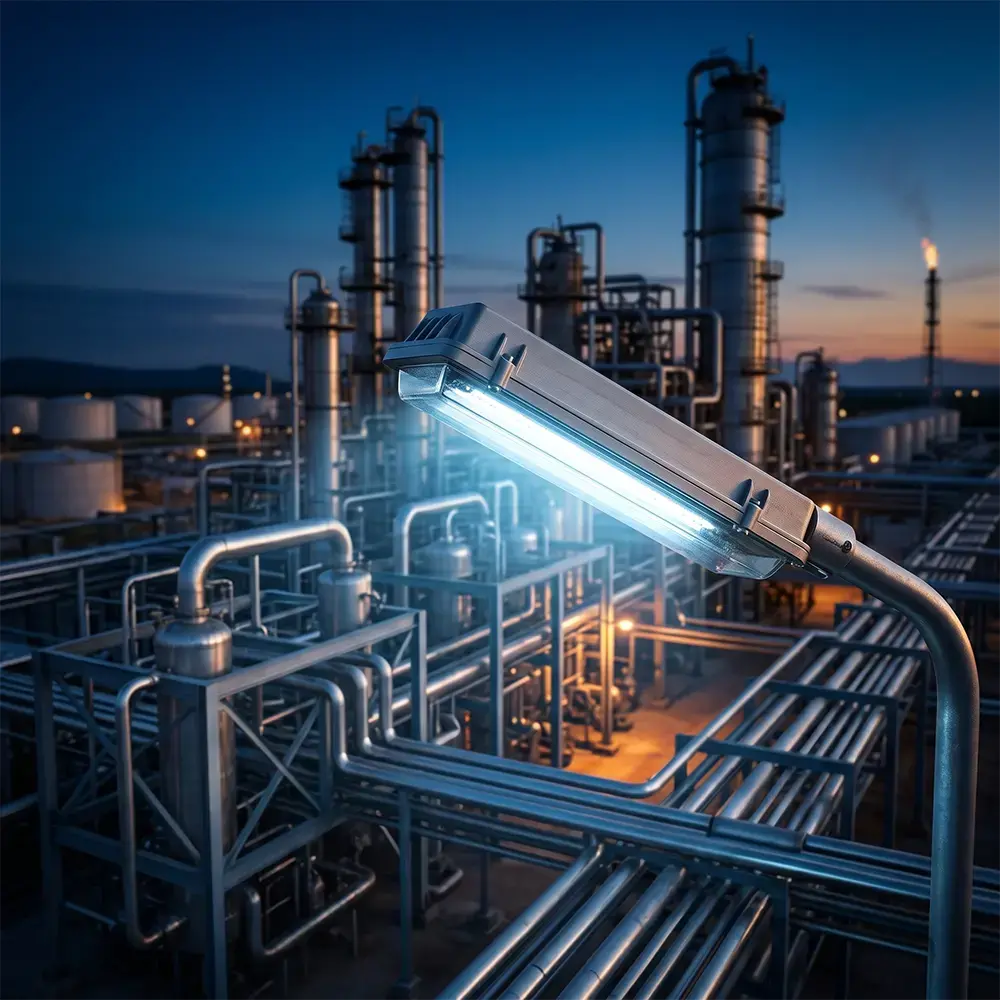

Rafineri Aydınlatması: Ex-Proof ve Endüstriyel Çözüm

Rafineri aydınlatması: Ex-proof ve endüstriyel aşamaların tek başlık altında yönetilmesi gereken bir disiplin haline geldi. Hidrokarbon işleme tesislerinde aydınlatma sadece görüş değil; aynı zamanda patlama, yangın ve iş güvenliği risklerinin doğrudan kontrol edildiği bir mühendislik kararıdır. Yanlış seçilmiş bir armatür, milyon dolarlık bir ünitenin tutuşma kaynağı olabilir.

Rafineri Sahasında Zone Haritası

Rafineri tasarımının ilk adımı saha zone haritasının çıkarılmasıdır. IEC 60079-10-1 (gaz) ve IEC 60079-10-2 (toz) standartlarına göre patlayıcı atmosfer üç sınıfa ayrılır:

Pratikte bir rafineride dört zone bandı paralel çalışır: tank çiftliği (mostly Zone 1/2), proses üniteleri (Zone 1 yoğun), dolum-tahmil (Zone 1), flare ve drenaj (Zone 1/0 dipte) ve idari/kontrol (güvenli). Her bölgenin aydınlatması farklı tipte armatür ile çözülür. Mutel envanterinde Zone 1 için sertifikalı tüm aile Zone 1 ex-proof armatürler kategorisinde toplanmıştır; genel ex-proof yelpaze için ex-proof armatürler ana kategorisi başlangıç noktasıdır.

Geçerli Standart ve Direktifler

Rafineri aydınlatmasında karşımıza çıkan referans çerçevesi üç katmandan oluşur: zone tespiti, ürün uygunluğu, kurulum.

Rafineri tarafında ek olarak şirket içi mühendislik dokümanları (BP GS, Shell DEP, TÜPRAŞ TS-ER serisi) bağlayıcı kabul edilir. ATEX ve IECEx eşdeğer kabul edilse de bazı işverenler her iki sertifikayı birden talep eder.

Gaz Grubu, T-Class ve EPL

Bir armatürün rafineri sahasına girebilmesi için sadece "ex-proof" yazması yeterli değildir; sertifika etiketinde dört bilgi tutarlı olmalıdır.

Gaz grubu

IEC 60079, gazları ateşleme enerjisine göre üç gruba ayırır. Rafineride yaygın olarak IIA (propan, bütan, ham petrol buharı, benzin), IIB (etilen, hidrojen sülfür içeren akımlar), IIC (hidrojen, asetilen, hidrojen üretim üniteleri) gruplarıyla karşılaşılır. Hidrojen üretim sahalarında IIC zorunludur; tank çiftliği için çoğu zaman IIB yeterlidir, ama tesis genelinde IIB+H2 ya da IIC tercih edilir ki ünite revizyonlarında sorun çıkmasın.

T-class (sıcaklık sınıfı)

Armatürün dış yüzey sıcaklığı, ortamın tutuşma sıcaklığının altında kalmalıdır. Rafineride çoğu hidrokarbonun tutuşma sıcaklığı 200-300 °C bandındadır; bu yüzden saha standardı genellikle T3 (≤200 °C) ya da T4 (≤135 °C)'tür. Karbon disülfür gibi düşük tutuşmalı maddelerde T6 (≤85 °C) gerekir.

Equipment Protection Level (EPL)

EPL, armatürün ne kadar güvenli olduğunu basamaklı olarak ifade eder: Ga/Gb/Gc gaz, Da/Db/Dc toz için. Zone 0 ekipmanı Ga, Zone 1 ekipmanı Gb, Zone 2 ekipmanı Gc seviyesindedir. Bir Zone 1 (Gb) armatürü Zone 2'de de kullanılabilir; ama bunun tersi geçerli değildir.

Saha Bölgesine Göre Armatür Tipleri

Rafineri sahası tek tip armatürle çözülmez. Aşağıdaki dağılım Mutel'in tipik saha tedarik tablosunu özetler.

Proses üniteleri ve pompa istasyonları (Zone 1)

Genellikle 2,5–6 metre tavan yüksekliğinde, çelik strüktür altında konumlanır. Burada öncelik patlama güvenliği yanında titreşim ve tuzlu hava korozyonudur. Zone 1 LED etanj armatür kategorisindeki sızdırmaz tüplü modeller bu alanda standart çözümdür. Tipik özellikler: 30–80 W LED, IP66, IIC T4, alüminyum ya da paslanmaz gövde, polikarbonat difüzör.

Yüksek tavan ve ünite üstü platformlar (Zone 1/2)

Distilasyon kolonları, reaktör platformları ve büyük açıklıklı kapalı bölümlerde 7–15 metre yüksekliğe kadar çıkılır. Bu yükseklikte standart etanj armatür yetersiz kalır, daha yüksek lümen üreten yüksek tavan tipleri tercih edilir. Zone 1 ex-proof yüksek tavan armatürleri 100–200 W aralığında ve geniş açılı reflektörle gelir. Saha tarafında daha az kritik bölümlerde Zone 2 sınıfı yeterliyse genel ex-proof yüksek tavan armatürleri serisi kullanılır.

Tank çiftliği ve sahada projektörle aydınlatma

Tank dış cidarı, dike kenarları, gece operasyon platformları büyük açıklıklı projektörle çözülür. Burada hem patlama güvenliği hem de uzun atış mesafesi (dar açı, yüksek lümen) öne çıkar. Zone 1 ex-proof projektörler kategorisinde 100–400 W LED modeller, hem dar açı (10°/30°) hem geniş açı (60°/90°) versiyonlarıyla sunulur. Saha periferinde Zone 2 ya da güvenli alanda kalan koruma çitleri için ex-proof LED projektörler ve sınır dışına geçildiğinde standart yüksek güçlü LED projektörler tercih edilebilir.

Yol, cadde ve iç servis yolları

Rafineri içinde idari binayı üniteye bağlayan iç yollar genellikle Zone 2 ya da güvenli alandadır. Yol genişliğine ve direk açıklığına göre seçim yapılır. Ünite içine yakın yollar için ex-proof yol ve cadde armatürleri, güvenli alana çıkıldığında standart yol ve cadde armatürleri kullanılır. Sınır geçişinde her zaman daha sıkı sınıf seçilir; çünkü zone genişlemesi rüzgâr ve sızıntı yönüyle değişebilir.

Kanopi (dolum istasyonu, kantar üstü)

Akaryakıt/LPG dolum kanopileri klasik Zone 1 örneğidir. Düşük tavan ve doğrudan buhar yoğunluğu söz konusu olduğu için özel düşük profilli kanopi armatürleri kullanılır. Ex-proof kanopi armatürleri kategorisindeki 60–100 W modeller kompakt gövdeleri ve aşağı doğru hedeflenmiş dağıtımları ile öne çıkar.

Acil aydınlatma ve tahliye yolları

Şebeke kesintisinde tahliyeye yetecek kadar bağımsız akü destekli armatürler şarttır. Zone 1 ex-proof acil aydınlatma armatürleri EN 1838 gereği en az 1 saat süreyle çalışacak şekilde konumlandırılır. Genel ex-proof acil aile için ex-proof acil aydınlatma kategorisi, güvenli alanda kalan ofis/koridorlar için ise acil aydınlatma ve yönlendirme ürün ailesi kullanılır.

Etanj armatür — Zone 2 ve servis alanları

Tehlike sınıfı düştüğü Zone 2 servis alanlarında, ya da güvenli alana yakın depo girişlerinde ex-proof etanj armatürleri tercih edilebilir. Tam Zone 1 sertifikası gerektirmeyen revizyonel atölye, ekipman parkı ve atık konteyner alanlarında bu seçim hem maliyet hem stok yönetimi açısından mantıklıdır.

LED Dönüşümü ve Enerji

Geleneksel rafineri aydınlatması yıllarca yüksek basınçlı sodyum (HPS) ve metal halide (MH) lambalardan oluştu. LED'in yaygınlaşmasıyla birlikte saha tedariki kalıcı olarak LED tarafına kaydı. Sebepleri:

• %50–70 enerji tasarrufu — eşdeğer lümen için tüketim önemli ölçüde düşer.
• Anlık yanma — HPS lambasının 5–10 dakikalık ısınma süresi acil müdahalede risktir.
• 50.000 saat üzeri ömür — bakım sıklığı ve "izin alarak içeri girme" maliyetini düşürür.
• Daha düşük yüzey sıcaklığı — T4 ve T5 sınıflarına ulaşmak teknik olarak daha kolay.
• Yön kontrolü — LED kayıp ışığı azaltır, ışık kirliliği ve tank çiftliği komşuluğu açısından avantajlı.

Operasyonel taraf için ROI tipik olarak 18–30 ay aralığındadır; özellikle 24/7 yanan tank çiftliği projektörleri yıllık tüketim üzerinden 2 yıldan kısa geri kazanım verir.

Renk Sıcaklığı ve Görüş

Rafineri sahasında renk sıcaklığı seçimi konfor değil güvenlik kararıdır. Operatörün bir hidrokarbon sızıntısını fark etmesi, etiketteki kademe rengini ayırt etmesi, aşınma izini görmesi seçilen Kelvin değeri ile doğrudan ilgilidir.

Aydınlatma seviyesi tarafında EN 12464-2'ye göre rafineri proses alanında zemin seviyesinde minimum 50 lüks, vana etiket bölgesinde 100 lüks, dolum kanopisinde 200 lüks önerilir. Acil tahliye yollarında EN 1838 gereği en az 1 lüks zemin seviyesi şarttır.

Acil Aydınlatma ve Tahliye

Rafineride acil aydınlatma iki ayrı senaryoyla yüzleşir: şebeke kesintisi ve patlama sonrası tahliye. Her iki durumda da armatür akü destekli olmalı, EN 1838 gereği en az 60 dakika çalışmalıdır. Tahliye yolu üzerinde armatürler arası mesafe ve yön gösterici işaretler tesise özgü "evakuasyon planı" üzerinden belirlenir.

Patlayıcı Ortam Kablolaması

Armatür kadar kablo ve bağlantı kutusu da uygun olmak zorundadır. Aksi halde sertifikalı bir armatürün hemen yanında sıradan bir buat kullanmak tüm zinciri geçersiz kılar.

• Halojen-free kablo tercih edilir; yangın anında klorlu duman oluşturmaz. Bu sınıf için Prysmian halojen-free antigron NHXMH kablo ve Prysmian halojen-free NYAF H05Z1-K / H07Z1-K aileleri saha standardıdır.
• Zone 2 bağlantı kutusu için KX Zone 2 kablo bağlantı buatları kullanılır; sızdırmaz cidarlı, M ya da NPT girişli, paslanmaz vidalı modellerdir.
• Yıkanabilir / hijyenik geçişler için, ekipman aşamasında yan tesis veya laboratuvar bağlantıları söz konusu olduğunda KF IP66/IP67/IP69 buat ailesi tercih edilir.
• Genel saha kablolaması için elektrik kabloları kategorisindeki Prysmian, HES ve Öznur ürünleri sertifikalı tedarik sağlar.

IEC 60079-14, kablo girişlerinde "Ex e" ya da "Ex d" sertifikalı rakor kullanımını şart koşar. Vidalama dişinin tam tutturulması ve sızdırmazlık contasının sertifika sınıfına uygun olması saha denetiminde en sık tartışılan noktadır.

Bakım ve Sertifika Takibi

IEC 60079-17, ex-proof tesisat için üç tip muayene tanımlar:

1. İlk muayene — devreye alma öncesi tam denetim.
2. Periyodik muayene — saha sınıfına göre 6 ay – 3 yıl arası, dokümantasyonlu.
3. Örnekleme muayenesi — gözle ve elle yapılabilir tarama.

Bakım ekibi her armatürün etiket bilgisini, sertifika numarasını ve fotoğrafını "Ex Register" adlı kayıt sistemine işler. Camı çatlamış, contası eskimiş, conta yerine silikon çekilmiş ya da sertifika numarası okunamaz hale gelmiş armatür ex-proof değil sayılır ve değişene kadar enerjisi kesilir.

Rafineri Aydınlatmasında 5 Yaygın Hata

1. 1. Zone 2 ürün ile Zone 1 alanı çözmek. Maliyet baskısı ile Zone 2 ekipman Zone 1'e yerleştirildiğinde sertifika geçersiz olur ve İSG denetiminde tutanak alınır.
2. 2. Gas group olarak IIA seçmek. Saha tedarikinde "rafineri = IIA yeter" anlayışı tehlikelidir; H2 ünitesi ya da etilen hattı IIB+H2 ya da IIC ister. Tesis genelinde IIB+H2 standartlaşması yedek parça yönetimini de basitleştirir.
3. 3. Sertifikasız kablo rakoru. Sertifikalı armatür + sertifikasız rakor kombinasyonu en yaygın saha bulgularındandır; armatür değil tüm bağlantı reddedilir.
4. 4. LED retrofit yaparak orijinal sertifikayı bozmak. Bir HPS armatürün içine LED motor eklemek üreticinin onayı yoksa ATEX uygunluğunu kaldırır. Tüm armatür yenisiyle değiştirilmelidir.
5. 5. Acil aydınlatma süresini 30 dk düşürmek. Bina yangın yönetmeliği ve EN 1838 minimum 60 dk talep eder; rafineri tahliye senaryosu için 90–120 dk önerilir.

Sıkça Sorulan Sorular

Kaynaklar ve Referanslar

• IEC — IEC 60079-10-1:2020, "Explosive atmospheres — Part 10-1: Classification of areas — Explosive gas atmospheres"
• IEC — IEC 60079-10-2:2015, "Explosive atmospheres — Part 10-2: Classification of areas — Explosive dust atmospheres"
• IEC — IEC 60079-14:2013, "Electrical installations design, selection and erection"
• IEC — IEC 60079-17, "Electrical installations inspection and maintenance"
• EUR-Lex — Direktif 2014/34/EU (ATEX), patlayıcı ortamda kullanılan ekipman ve koruyucu sistemler
• API — API RP 505, "Recommended Practice for Classification of Locations for Electrical Installations at Petroleum Facilities Classified as Class I, Zone 0, Zone 1, and Zone 2"
• CEN — EN 1838, "Aydınlatma uygulamaları — Acil aydınlatma"
• CEN — EN 12464-2, "Işık ve aydınlatma — Çalışma yerlerinin aydınlatması — Bölüm 2: Açık alandaki çalışma yerleri"
• Resmi Gazete — 6331 Sayılı İş Sağlığı ve Güvenliği Kanunu; Patlayıcı Ortamların Tehlikelerinden Çalışanların Korunması Hakkında Yönetmelik
• Resmi Gazete — Binaların Yangından Korunması Hakkında Yönetmelik
• 13+ yıllık endüstriyel aydınlatma ve elektrik tedarik deneyimi — Mutel Elektrik teknik ekibi, 20+ marka ATEX/IECEx ürün portföyü
