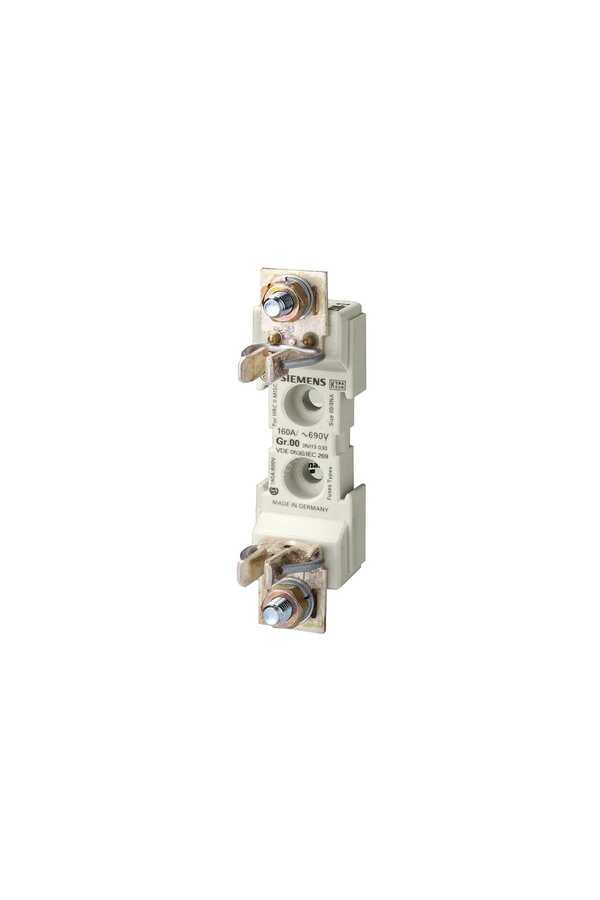

Siemens 160A Boy 00 NH Bıçaklı Sigorta Altlığı 3NH6030

Siemens 160A NH00 Tek Kutuplu Sigorta Altlığı 3NH6030, NH00 boy NH sigortalar için tek kutuplu, seramik gövdeli bir sigorta altlığıdır. 160 A anma akımı ve 690 V anma gerilimiyle dağıtım panolarında NH sigortanın sabit montajını sağlar. Bu sayfadaki teknik değerler Siemens'in ürün veri sayfasından alınmıştır; uyumlu sigortalar, bağlantı ve montaj adımlarını açıklıyoruz.

Teknik Özellikler

3NH6030 Kodu Ne Anlatıyor?

Siemens 3NH6 kodları NH sigorta altlığının boyunu ve bağlantı yapısını taşır. Altlık yalnız kendi boyundaki sigortaları kabul eder. Sipariş öncesi bu okuma, yanlış boy veya kademe siparişini daha kâğıt üzerindeyken önler.

Daha düşük akımlı hat korumaları için ray tipi cihazlar Siemens otomatik sigorta kategorisinde, yüksek akımlı kesiciler Siemens kompakt şalter kategorisinde listelenir.

NH Sigorta Altlığı Nasıl Seçilir?

NH sigorta altlığı, bıçaklı sigortanın panoya sabit olarak monte edilmesini sağlar. Seçimde belirleyici olan sigorta boyudur: bu altlık NH00 boy sigortalar içindir ve 160 A anma akımına sahiptir.

Tek kutuplu yapıdadır; üç fazlı bir çıkış için her faza bir altlık kullanılır. Bağlantı yassı uçlu ve M8 vidalıdır; 6–95 mm² kesitindeki iletkenler bağlanabilir. Altlık yük altında ayırma yapmaz; yük altında ayırma gerekiyorsa sigortalı yük ayırıcı tercih edilir.

160 A ile 400 A Kademesi Arasındaki Fark

Mutel'de komşu iki kademe listelenir: 3NH6030 (NH00, 160 A) ve 3NH6330 (NH2, 400 A).

Altlık seçimi sigorta boyuna göre yapılır; büyük boy altlık daha büyük kesitli iletkenleri ve daha yüksek akımı taşır.

Öne Çıkan Özellikler

• NH00, 160 A: NH00 boy NH sigortalar için tek kutuplu altlık.
• Seramik gövde: Isıya dayanıklı seramik taban; sabit montaj.
• Gerilim: 690 V AC ve 690 V DC.
• Bağlantı: Yassı bağlantı, M8 vida; 6–95 mm² iletken kesiti.
• Sıkma torku: Bağlantı vidası en fazla 32 N·m, sabitleme vidası en fazla 6 N·m.
• Ölçü: 120 × 30 × 58,5 mm, 188 g.

Sigorta Altlıkları ve Ayırıcılar

Mutel'de NH sigortaları taşıyan altlıklar ve sigortalı yük ayırıcılar aşağıdadır.

Pano tasarımında kullanılan diğer şalt ürünleri Siemens şalt ürünleri kategorisinde listelenir.

Kullanım Alanları

• Ana dağıtım panoları: NH sigortaların sabit montajı
• Trafo çıkışları: Kaynak tarafında sigortalı koruma
• Kolon hatları: Bina kolon hatlarının sigortayla korunması
• Pano yenileme: Eski sigorta altlıklarının değiştirilmesi
• Endüstriyel tesisler: Yüksek akımlı çıkışların sigorta yerleşimi

• Yalnız NH00 boy NH sigortalar içindir.
• Altlık yük altında ayırma yapmaz; sigorta değişimi devre enerjisizken yapılır.
• Bağlantı vidası en fazla 32 N·m ile sıkılır; aşırı tork seramik gövdeye zarar verebilir.
• Tek kutupludur; üç fazlı çıkışlar için her faza bir altlık kullanılır.
• Gerilim taşıyan parçalara dokunmayı önlemek için uygun kapak veya bölme kullanılır.

Montaj ve Devreye Alma

1. Panoyu enerjisiz hâle getirin ve gerilim yokluğunu ölçerek doğrulayın.
2. Altlığı montaj plakasına sabitleyin; sabitleme vidasını en fazla 6 N·m ile sıkın.
3. İletkenleri M8 bağlantı vidasıyla yassı bağlantıya bağlayın; en fazla 32 N·m tork uygulayın.
4. NH00 boy sigortayı yalıtımlı NH tutamağıyla yerleştirin.
5. Gerilim taşıyan parçaların kapak veya bölmeyle kapatıldığını kontrol edin.
6. Enerji verdikten sonra bağlantı noktalarında ısınma olmadığını kontrol edin.
