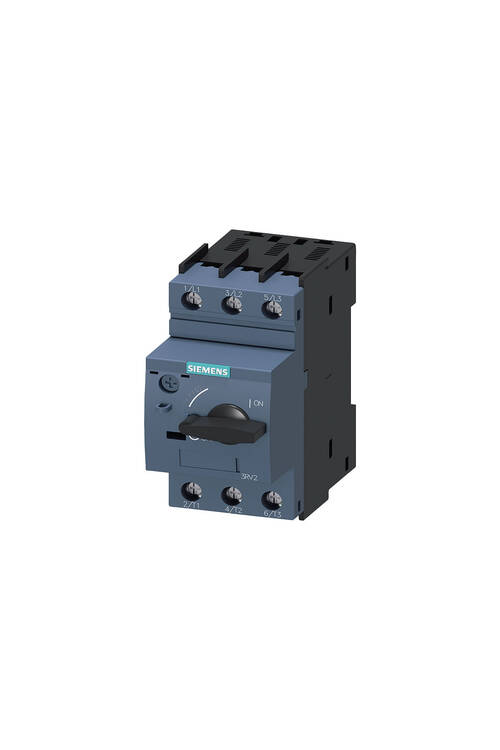

Siemens 2,8-4A Motor Koruma Şalteri 3RV2011-1EA10
İndirim
Stok Sorunuz
Gelince Haber Ver
Garantili Ürün
Siemens 2,8–4A S00 Motor Koruma Şalteri 3RV2011-1EA10, SIRIUS 3RV2 serisine ait S00 boyunda bir motor koruma şalteridir. Aşırı yük koruması 2,8–4 A aralığında ayarlanır, kısa devrede 52 A'de ani açar ve sınıf 10 karakteristiğiyle çalışır; 400 V'ta kesme kapasitesi 100 kA'dır. AC-3 kategorisinde 400 V'ta 1,5 kW motorlara karşılık gelir. Bu sayfadaki teknik değerler Siemens'in ürün veri sayfasından alınmıştır; ayar mantığı, kesme kapasitesi ve kardeş modellerle farkı açıklıyoruz.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün adı | Siemens 2,8–4A S00 Motor Koruma Şalteri |
| Sipariş kodu | 3RV2011-1EA10 |
| Mutel stok kodu | 2228 |
| Marka / seri | Siemens SIRIUS 3RV2 |
| Ürün tanımı | Motor koruma şalteri |
| Boy | S00 |
| Aşırı yük ayar aralığı (Ir) | 2,8–4 A |
| Ani kısa devre açma eşiği | 52 A |
| Açma sınıfı | Class 10 |
| Kesme kapasitesi Icu | 240 V'ta 100 kA; 400 V'ta 100 kA; 500 V'ta 100 kA; 690 V'ta 6 kA |
| İşletim kesme kapasitesi Ics | 240 V'ta 100 kA; 400 V'ta 100 kA; 500 V'ta 100 kA; 690 V'ta 4 kA |
| AC-3 motor gücü | 230 V'ta 0,8 kW; 400 V'ta 1,5 kW; 500 V'ta 2,2 kW; 690 V'ta 3 kW |
| Anma işletim gerilimi | 690 V AC, 50–60 Hz |
| Kutup sayısı | 3 |
| Faz kesintisi algılama | Var |
| Ayırıcı işlevi | Var |
| Yardımcı kontak | Gövdede yok; 3RV29 yardımcı kontaklarla eklenir |
| İzolasyon gerilimi (Ui) | 690 V |
| Darbe gerilimi dayanımı (Uimp) | 6 kV |
| Güç kaybı | anma akımında toplam 7,25 W; kutup başına 2,4 W |
| Mekanik ömür (ana kontaklar) | 100.000 işletim çevrimi (tipik) |
| Elektriksel ömür | 100.000 işletim çevrimi (tipik) |
| AC-3 anahtarlama sıklığı | en fazla 15 çevrim/saat |
| Sıcaklık kompanzasyonu | -20 ile +60 °C |
| Birleştirilebildiği kontaktör boyları | S00, S0 |
| UL/CSA tam yük akımı, 480 V | 4 A (2 hp, 460/480 V) |
| Ana devre bağlantısı | Vida bağlantısı, üstte ve altta; tek veya çok telli iletken 0,75–4 mm² |
| Montaj | 35 mm DIN raya tırnakla veya vidayla |
| İşletim sıcaklığı | -20 ile +60 °C |
| Koruma derecesi (ön yüz) | IP20 |
| Boyutlar (Y × G × D) | 97 × 45 × 97 mm |
| Net ağırlık | 322,6 g |
| Veri kaynağı | Siemens ürün veri sayfası, son değişiklik 5.05.2026 |
3RV2011-1EA10 Kodu Ne Anlatıyor?
SIRIUS 3RV kodları seriyi, boyu, ayar kademesini ve bağlantı sürümünü taşır. Aynı boyda çok sayıda ayar kademesi bulunduğundan tire sonrası ilk iki hane, motor akımına uygun modeli belirler. Sipariş öncesi bu okuma, yanlış kademe veya uyumsuz aksesuar siparişini daha kâğıt üzerindeyken önler.
| Kod Parçası | Anlamı | Bu Üründe |
|---|---|---|
| 3RV2 | Seri | SIRIUS 3RV2 motor koruma şalteri |
| 0 | Ürün tipi | Motor koruma için devre kesici |
| 1 | Boy hanesi | S00 boyu |
| 1E | Ayar kademesi | Aşırı yük ayar aralığı 2,8–4 A |
| A10 | Model ve sürüm | Sınıf 10, vida tipi klemens, yardımcı kontaksız |
Ayar düğmesinin motor akımına göre nasıl ayarlanacağını adım adım anlatan motor koruma şalteri ayar rehberi, devreye alma öncesinde yol gösterir.
Ayar Aralığı ve Kesme Kapasitesine Göre Seçim
Motor koruma şalteri seçiminde ilk ölçü motorun etiket akımıdır: bu akım ayar aralığının içinde kalmalıdır. Bu üründe aşırı yük koruması 2,8–4 A aralığında ayarlanır ve sınıf 10 karakteristiğiyle çalışır. Kısa devre koruması 52 A'de devreye giren ani açma elemanıyla sağlanır.
İkinci ölçü kurulum noktasındaki kısa devre akımıdır. Veri sayfasına göre Icu 240 V'ta 100 kA; 400 V'ta 100 kA; 500 V'ta 100 kA; 690 V'ta 6 kA değerindedir; kesme kapasitesi gerilim yükseldikçe düşer. Şalter faz kesintisini algılar ve ayırıcı işlevine sahiptir; açık konumda motor devresini güvenle ayırır.
İpucu: Ayar düğmesini motorun etiket akımından yüksek bir değere getirmek motoru korumasız bırakır. Ayar, motor etiketindeki anma akımına göre yapılır ve pano şemasına işlenir.
2,8–4 A ile 2,2–3,2 A Kademesi Arasındaki Fark
Aynı boyda komşu iki ayar kademesi listelenir: 3RV2011-1EA10 (2,8–4 A) ve 3RV2011-1DA10 (2,2–3,2 A).
| Özellik | 3RV2011-1EA10 | 3RV2011-1DA10 |
|---|---|---|
| Ürün kodu | 3RV2011-1EA10 | 3RV2011-1DA10 |
| Seri | 3RV2 | 3RV2 |
| Boy | S00 | S00 |
| Ayar aralığı | 2,8–4 A | 2,2–3,2 A |
| Ani açma eşiği | 52 A | 42 A |
| Icu, 400 V | 100 kA | 100 kA |
| Icu, 690 V | 6 kA | 10 kA |
| AC-3 motor gücü, 400 V | 1,5 kW | 1,1 kW |
| Güç kaybı, toplam | 7,25 W | 7,25 W |
| Mekanik ömür | 100.000 çevrim | 100.000 çevrim |
| Boyutlar (Y × G × D) | 97 × 45 × 97 mm | 97 × 45 × 97 mm |
| Net ağırlık | 322,6 g | 324,6 g |
Kademe, motorun etiket akımına göre seçilir: etiket akımı ayar aralığının içinde kalmalıdır. Etiket akımı iki kademenin sınırındaysa, ayarın aralığın ortasına yakın olduğu kademe tercih edilir.
Öne Çıkan Özellikler
- 2,8–4 A ayar aralığı: Aşırı yük koruması motor etiket akımına göre bu aralıkta ayarlanır; kısa devrede 52 A'de ani açar.
- Kesme kapasitesi: 400 V'ta Icu 100 kA, Ics 100 kA; 690 V'ta Icu 6 kA.
- Sınıf 10 ve faz kesintisi: Termik aşırı yük koruması sınıf 10 karakteristiğiyle çalışır; faz kesintisi algılama özelliği vardır.
- Ayırıcı işlevi: Veri sayfasına göre ayırıcı işlevi vardır; açık konumda motor devresini görünür biçimde ayırır.
- Motor gücü: 230 V'ta 0,8 kW; 400 V'ta 1,5 kW; 500 V'ta 2,2 kW; 690 V'ta 3 kW (AC-3).
- Ömür: Tipik 100.000 mekanik ve 100.000 elektriksel işletim çevrimi.
- Gövde ve montaj: 97 × 45 × 97 mm, 322,6 g; 35 mm DIN raya tırnakla veya vidayla sabitlenir.
S00 Boyunda Diğer Ayar Kademeleri
SIRIUS motor koruma şalterlerinin S00 boyunda Mutel'de listelenen ayar kademeleri aşağıdadır. Gövde ve montaj aynıdır; ayar aralığı, ani açma eşiği ve motor gücü değişir.
| Ürün Kodu | Ayar Aralığı | Ani Açma | Icu 400 V | AC-3 400 V |
|---|---|---|---|---|
| 3RV2011-1AA10 | 1,1–1,6 A | 21 A | 100 kA | 0,55 kW |
| 3RV2011-1BA10 | 1,4–2 A | 26 A | 100 kA | 0,75 kW |
| 3RV2011-1CA10 | 1,8–2,5 A | 33 A | 100 kA | 0,75 kW |
| 3RV2011-1DA10 | 2,2–3,2 A | 42 A | 100 kA | 1,1 kW |
| 3RV2011-1EA10 | 2,8–4 A (bu ürün) | 52 A | 100 kA | 1,5 kW |
| 3RV2011-1FA10 | 3,5–5 A | 65 A | 100 kA | 1,5 kW |
| 3RV2011-1GA10 | 4,5–6,3 A | 82 A | 100 kA | 2,2 kW |
| 3RV2011-1JA10 | 7–10 A | 130 A | 100 kA | 4 kW |
| 3RV2011-1KA10 | 9–12,5 A | 163 A | 100 kA | 5,5 kW |
| 3RV2011-4AA10 | 10–16 A | 208 A | 55 kA | 7,5 kW |
Motor çıkışında şalterle birlikte kullanılan kontaktörler Siemens kontaktör, kontaktöre takılan aşırı yük röleleri Siemens termik röle kategorisinde listelenir.
Kullanım Alanları
- Motor çıkışları: 400 V'ta 1,5 kW'a kadar üç fazlı motorların aşırı yük ve kısa devre koruması
- Kontaktörlü yol vericiler: Kontaktörle birlikte doğrudan ve yön değiştirmeli yol verici kombinasyonları
- Motor kontrol merkezleri (MCC): Çok sayıda motor çıkışının kompakt yerleşimi
- Makine panoları: Tezgâh, konveyör ve paketleme makinelerinin motor koruması
- Pompa ve fan sistemleri: Bina ve tesis pompaları ile havalandırma fanlarının korunması
- Ayar düğmesi motorun etiket akımına ayarlanır; 2,8–4 A aralığının dışında kalan motorlar için başka ayar kademesi seçilir.
- Saatte en fazla 15 AC-3 anahtarlama içindir; sık devreye girip çıkan motorlarda anahtarlama kontaktörle yapılır.
- Kesme kapasitesi gerilim yükseldikçe düşer: 400 V'ta 100 kA, 690 V'ta 6 kA. Kurulum noktasındaki kısa devre akımı bu değerle karşılaştırılır.
- Kaçak akıma karşı koruma sağlamaz; gerekli devrelerde ayrıca kaçak akım koruma cihazı planlanır.
- Uzaktan açma ve kapama işlevi yoktur; uzaktan kumanda için kontaktör veya uygun aksesuar kullanılır.
Montaj ve Devreye Alma
- Panoyu enerjisiz hâle getirin ve gerilim yokluğunu ölçerek doğrulayın.
- Şalteri 35 mm DIN raya oturtun; 97 × 45 × 97 mm gövde için kablo boşluğu bırakın.
- Besleme iletkenlerini üst klemenslere, motor kablosunu alt klemenslere bağlayın (bağlantı düzeni: üstte ve altta).
- Ayar düğmesini motor etiketindeki anma akımına getirin; ayar aralığı 2,8–4 A'dir.
- Gerekiyorsa 3RV29 yardımcı kontaklarını takın ve kumanda şemasına bağlayın.
- Klemens vidalarını üretici talimatındaki torka göre sıkın; enerji verip şalteri kapatın ve motorun çalışmasını kontrol edin.
3RV2 şalterler ve aksesuarları
Motor şalteriyle birlikte yol verici kurulumu
Kontaktöre takılan aşırı yük koruması
Ayar düğmesinin motor akımına göre ayarlanması
Mutel Elektrik, 2014 yılından beri Siemens yetkili satıcısıdır. Tüm Siemens 5SL3 Klasik Serisi 4,5 kA Otomatlar; 5SL6 Klasik Serisi 6 kA Otomatlar; 5SL6 Serisi 6 kA Otomatlar; 5SL4 Serisi 10 kA Otomatlar; 5SY5 DC Otomatlar; 5ST3 Yardımcı Donanımlar; 5SV5 Kaçak Akım Koruma Röleleri; 5SZ1 Kaçak Akım Koruma Röleleri; 5SV3 Kaçak Akım Koruma Röleleri; 5SV SIQUENCE Serisi Kaçak Akım Koruma Röleleri; 5SU Kaçak Akım Koruma Röleli Otomatlar; 5SV6 Ark Hatası Algılama Cihazları; 5SD Alçak Gerilim Parafudrları; 5TT INSTA Kontaktörler; 5TT INSTA Kontaktörler için Yardımcı Kontaklar; 5TT Uzaktan Kumanda Darbe Akım Şalteri; 3NW Silindirik Sigortalar (Kartuş Sigortalar); 5SG Minized Sigortalar; 5SE Neozed Sigortalar; 5TE Toprak Priz (Raya Montaja Uygun); 7KT İşletme Saat Sayacı; 7LF Haftalık Digital Şalt Saati; 7LF Günlük Mekanik Şalt Saati; 3NA NH Bıçaklı Sigorta Monofaze ve Altlıkları; 3NA Çift Göstergeli NH Buşonlar; 3NE SITOR Hızlı Sigorta Buşonları; 3NX NH Bıçaklı Sigorta Aksesuarları; 5SB Diazed Sigortalar; SENTRON Haberleşmeli ve Ölçüm Özellikli Koruma Cihazları; SIRIUS 3RT Serisi Kontaktörler; SIRIUS 3RH Serisi Yardımcı Kontaktörler ve Kontaktör Aksesuarları; SIRIUS 3RT Serisi Kontaktör Aksesuarları; SIRIUS 3RV29 Bara Besleme Modülleri; SIRIUS 3RA2 ve 3RA8 Serisi Yolverme Kombinasyonları; SIRIUS 3RC7 ILM Akıllı Bağlantı Modülü; SIRIUS Yaylı Bağlantılı Ürünler 3RT, 3RV, 3RU; SIRIUS 3RV2 Serisi Motor Koruma Şalterleri; SIRIUS 3RV2 Aksesuarları; SIRIUS 3RU2 Termik Röleler ve Aksesuarları; SIRIUS 3RR Akım Algılama ve 3RB Elektronik Aşırı Akım Röleleri; 3TG10 Mini Kontaktörler; 3TY Yedek Bobinler ve Ana Kontak Takımları; 8US Bara Sistemleri; 3RF Solid State Röleler; 3RM1 Hibrit Motor Yolvericiler; 3RK13 ET200SP Motor Yol Vericiler ve e-Starter; 3RW55/52/50/40/30 Yumuşak Yol Vericiler; 3UF7/8 SIMOCODE Motor Yönetim Sistemleri; AS-I Haberleşme Ürünleri; SENTRON 3VA Kompakt Güç Şalterleri; SENTRON 3VM Kompakt Güç Şalterleri; 3UL ve 5SV Serisi Kaçak Akım Koruma Kombinasyonları ve Röleleri; SENTRON 3WA Açık Tip Otomatik Şalterler; SENTRON 3WL Açık Tip Otomatik Şalterler; SENTRON 3WT Açık Tip Güç Şalterleri; SENTRON 3KC9 ATC 6300 Cihazı; SENTRON 3KC9 ATC 3100 Cihazı; SENTRON 3KD Sigortasız Yük Kesicileri; SENTRON 3KC Manuel Transfer Şalteri; SENTRON 3KF Tipi Sigortalı Yük Kesicileri; SENTRON 3NJ4 Sigortalı Yük Ayırıcı; SENTRON 3NP1 NH Bıçaklı Sigortalı Yük Ayırıcı; 4RB Alçak Gerilim Güç Kondansatörleri; 4EU/4EP Harmonik Reaktörleri; SIRIUS 3RT26 Kondansatör Kontaktörleri; 4RB Dinamik Kompanzasyon Ürünleri, Reaktif Güç Rölesi; SENTRON 7KM PAC Enerji Analizörleri ve Kalite Kaydediciler; SENTRON 4NC Akım Transformatörleri; SENTRON 7KM/7KT PAC Enerji Sayaçları ve Aksesuarları; SENTRON Digital Çözümleri; SENTRON 3LD Ana Şalter / Acil Stop Şalteri; 3LF0 Serisi Paket Şalterler ve Aksesuarları; 3SU1 Serisi Plastik ve Metal Buton Elemanları; 3SU1 Serisi 30 mm, Mat Metal, Yassı Buton Elemanları; 3SU1 Serisi Potansiyometreler, Joystick Butonlar ve Aksesuarlar; 3SU1 Serisi Metal ve Plastik Gövdeli Buton Kutuları; 3SU1 Serisi Plastik ve Metal Buton Kafaları; 3SU1 Profinet Haberleşmeli Buton ve Sinyal Ürünleri; 3SB6 Serisi 22 mm Buton Elemanları ve Aksesuarları; 3SB2 Serisi 16 mm Buton Elemanları ve Aksesuarları; SIRIUS 3SE2/3SU1 Çift-El Konsolları ve Ayak Pedalları; SIRIUS 3SK1, 3SK2 ve 3TK28 Emniyet Röleleri; 3SE5 Menteşe Emniyet Şalterleri; 3SE5 Mekanik Emniyet Şalterleri; 3SE5 RFID ve 3SE6 Manyetik Emniyet Şalterleri; 3SE7 İpli Emniyet Şalterleri; 3SE5 Nihayet Şalterleri ve Aksesuarlar; 8WD Sinyal Kolonları ve Aksesuarları; 3RS7 Interface Dönüştürücüler; 3RQ4 Kuplaj Röleleri; 3RQ1 (Emniyetli) ve LZ Kuplaj Röleleri; SIRIUS 3RP2 ve 7PV15 Zaman Röleleri; 3RN PTC Termistör Koruma Röleleri; 3RS Sıcaklık Denetleme Röleleri; 3UG5 Serisi İzleme Röleleri; 4AV DC Besleme / Güç Kaynakları; 4AX Emniyet - İzolasyon Transformatörleri; SINOPLUS 3MT7 Kontaktörler; SINOPLUS 3MT7 Kondansatör Kontaktörleri; SINOPLUS 3MH7 Yardımcı Kontaktörler; SINOPLUS Kontaktör Aksesuarları; SINOPLUS 3MV8 Motor Koruma Şalterleri ve Aksesuarları; SINOPLUS 3MU7 Termik Aşırı Akım Röleleri ve Aksesuarları; SINOPLUS 3VJ Kompakt Tip Güç Şalterleri; SINOPLUS 3VJ Kompakt Tip Güç Şalterleri Aksesuarları; SINOPLUS 3WJ Açık Tip Şalterler ve Aksesuarları; SINAMICS V20 Hız Kontrol Cihazları; REYROLLE-5 Koruma Röleleri; SIPROTEC 7SR Aşırı Akım ve 7SX800 Evrensel Koruma Röleleri; SIPROTEC5 7SJ8 Aşırı Akım ve 7UM8 Motor/Generator Koruma Röleleri; SIPROTEC5 7UT8 Trafo Diferansiyel Koruma Röleleri; SIPROTEC Röle Yazılımları; 7PA ve 7XG Yardımcı Cihazlar; SICAM P50, P850 Enerji Analizörleri, SICAM P855, Q100 Kalite Kaydediciler; SICAM Q200 Kalite Kaydedici ve Arıza Tespit Cihazları; Arıza Tespit ve 7XG35 Ark Koruma Cihazları; SICAM A8000 RTU Cihazları; Orta Gerilim Vakum Kesiciler ve Kontaktörler; Bina Ürünleri HVAC Saha Cihazları ürünlerini Mutel'den tedarik edebilirsiniz.
Proje ve toptan alımlar için eticaret@mutel.com.tr adresine yazabilirsiniz. 2014 yılından beri Siemens şalt ürünleri bayisi olan Mutel Elektrik, Karaköy, Çerkezköy OSB ve Hadımköy şubelerinden tedarik desteği verir.
Sıkça Sorulan Sorular
Anma akımı 2,8–4 A aralığında olan üç fazlı motorlar için uygundur. AC-3 kategorisinde 230 V'ta 0,8 kW, 400 V'ta 1,5 kW, 500 V'ta 2,2 kW, 690 V'ta 3 kW motor gücüne karşılık gelir.
Ayar düğmesi motor etiketindeki anma akımına getirilir. Ayar aralığı 2,8–4 A'dir; kısa devre koruması ise 52 A'de sabit olarak devreye girer.
Sınıf 10, aşırı yük açma karakteristiğini tanımlar ve standart kalkışlı motorlar için kullanılır. Uzun kalkış süreli ağır yüklerde daha yüksek açma sınıfına sahip koruma değerlendirilir.
Veri sayfasına göre Icu: 240 V'ta 100 kA; 400 V'ta 100 kA; 500 V'ta 100 kA; 690 V'ta 6 kA. Ics: 240 V'ta 100 kA; 400 V'ta 100 kA; 500 V'ta 100 kA; 690 V'ta 4 kA.
Aynı boyda komşu ayar kademeleridir: 3RV2011-1EA10 2,8–4 A, 3RV2011-1DA10 2,2–3,2 A aralığında ayarlanır. 400 V'ta AC-3 motor gücü sırasıyla 1,5 kW ve 1,1 kW'tır.
Motor koruma şalteri motoru korur ve el ile açıp kapatır; saatte en fazla 15 AC-3 anahtarlama içindir. Sık çalıştırma veya uzaktan kumanda gereken uygulamalarda şalterle birlikte kontaktör kullanılır.
Evet. Gövdede yardımcı kontak bulunmaz; 3RV29 yardımcı kontaklarıyla eklenir. Mutel'de 3RV2901-1A, 3RV2901-1E, 3RV2901-1D kodlu yardımcı kontaklar listelenir.
