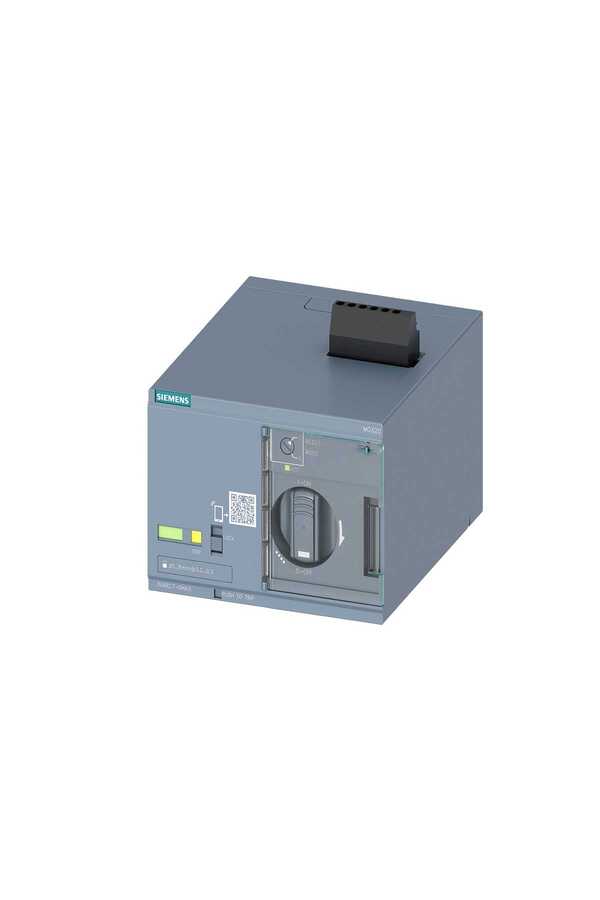

Siemens 3VA1: 250A 230V Motor Mekanizması 3VA9257-0HA20

Siemens 3VA12 Motorlu Tahrik 3VA9257-0HA20, Siemens SENTRON 3VA12 kompakt şalterleri için motorlu tahriktir. Şalteri kumanda sinyaliyle uzaktan açıp kapatır; 110–230 V AC (50/60 Hz) ve 110–250 V DC kumanda gerilimiyle çalışır. Bu sayfadaki teknik değerler Siemens'in ürün veri sayfasından alınmıştır; uyumluluk, çalışma süreleri ve montaj adımlarını açıklıyoruz.

Teknik Özellikler

3VA9257-0HA20 Kodu Ne Anlatıyor?

3VA9 kodları SENTRON 3VA kompakt şalter aksesuarlarını tanımlar. Motorlu tahrik kodunda orta hane grubu, tahrikin hangi şalter gövdesine uyduğunu gösterir. Sipariş öncesi bu okuma, yanlış kademe veya uyumsuz aksesuar siparişini daha kâğıt üzerindeyken önler.

Motorlu tahrikin takıldığı şalterler Siemens kompakt şalter kategorisinde listelenir.

Motorlu Tahrik Ne İşe Yarar?

Motorlu tahrik, kompakt şalterin kolunu bir elektrik motoruyla hareket ettirerek şalteri uzaktan açıp kapatır. Transfer panolarında, enerji yönetimi senaryolarında ve otomasyon sistemine bağlı ana dağıtım şalterlerinde kullanılır.

Bu ürün 3VA12 şalterleri içindir. Veri sayfasına göre tipik açma süresi 0,9 s, kapama süresi 0,9 s ve işletim görünür gücü 250 VA'dir.

3VA12 ile 3VA13/14 Motorlu Tahriki Arasındaki Fark

Mutel'de farklı 3VA gövdeleri için motorlu tahrikler listelenir: 3VA9257-0HA20 ve 3VA9467-0HA20.

Motorlu tahrik yalnız kendi gövdesindeki şalterlere uyar. Sipariş öncesi şalterin tam kodu okunur ve tahrikin uyum listesiyle karşılaştırılır.

Öne Çıkan Özellikler

• Uzaktan açma-kapama: 3VA12 kompakt şalterlerini kumanda sinyaliyle açıp kapatır.
• Geniş kumanda gerilimi: 110–230 V AC (50/60 Hz) ve 110–250 V DC.
• Çalışma süresi: Tipik açma 0,9 s, kapama 0,9 s.
• Güç tüketimi: İşletim görünür gücü 250 VA.
• Bağlantı: Kumanda kabloları için 1,5–2,5 mm² kesit, 0,36–0,44 N·m sıkma torku.
• Ölçüler: 75 × 105 × 132 mm, 905 g.

Diğer 3VA Motorlu Tahrikler

Mutel'de listelenen 3VA motorlu tahrikler ve uyumlu oldukları şalter gövdeleri aşağıdadır.

Uyumlu 3VA şalterler Siemens kompakt şalter kategorisinde listelenir.

Kullanım Alanları

• Uzaktan kumanda: Kumanda odasından veya otomasyon sisteminden şalterin açılıp kapatılması
• Transfer panoları: Şebeke ve jeneratör beslemeleri arasında otomatik geçiş
• Enerji yönetimi: Yük atma ve yeniden bağlama senaryoları
• Bina otomasyonu: Ana dağıtım şalterlerinin merkezi kumandası
• Senkron kapama gerektiren tesisler: Kumanda mantığıyla zamanlanmış açma-kapama

• Yalnız 3VA12 şalterleriyle kullanılır.
• Kumanda gerilimi 110–230 V AC (50/60 Hz) veya 110–250 V DC aralığında olmalıdır.
• Motorlu tahrik şalterin koruma ayarlarını değiştirmez; koruma şalterin açma ünitesine aittir.
• Montaj şalter enerjisiz ve açık konumdayken, üretici montaj talimatına göre yapılır.
• Motorlu tahrikli şalterde el ile kumanda ve kilitleme seçenekleri tahrik üzerinden yapılır; işletme talimatı pano yanında bulundurulur.

Montaj ve Devreye Alma

1. Panoyu enerjisiz hâle getirin ve gerilim yokluğunu ölçerek doğrulayın.
2. Şalteri açık konuma alın ve ön kapağı üretici talimatına göre çıkarın.
3. Motorlu tahriki şalterin ön yüzüne yerleştirip sabitleme vidalarını sıkın.
4. Kumanda kablolarını bağlayın; klemensler için 1,5–2,5 mm² kesit ve 0,36–0,44 N·m sıkma torku kullanılır.
5. Kumanda gerilimini vermeden önce el ile kumanda konumunda şalterin serbestçe açılıp kapandığını kontrol edin.
6. Kumanda sinyaliyle açma ve kapama komutlarını deneyin; süreleri ve konum bildirimini doğrulayın.
