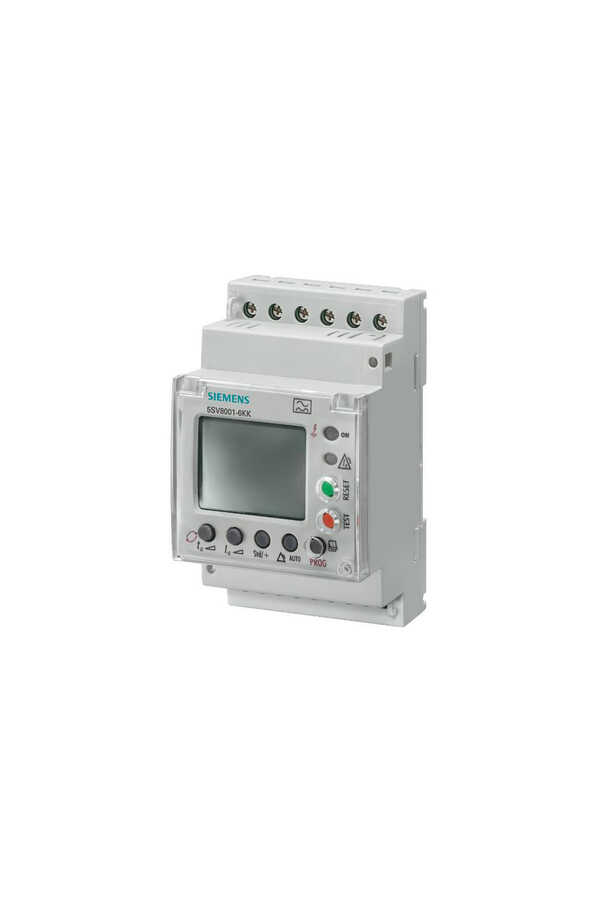

Siemens Digital KAK Kombinasyonu Açtırma Rölesi 5SV8001-6KK

Siemens SENTRON Dijital Fark Akımı Denetleme Rölesi Tip A, 0,03–30 A, 2 CO, Siemens SENTRON serisinden dijital bir fark akımı denetleme cihazıdır: toplama akım trafosuyla ölçtüğü kaçak akım ayarlanan değeri ve gecikme süresini aştığında 2 CO çıkış kontağını konum değiştirir. Ürün tanımına göre fark akımı 0,03–30 A, tepki gecikmesi 0,02–10 s aralığında ayarlanır; besleme 230 V AC'dir. Bu sayfadaki teknik değerler Siemens'in ürün veri sayfasından alınmıştır; çalışma mantığı, uyumlu toroidler ve devreye alma adımlarını açıklıyoruz.

Teknik Özellikler

5SV8001-6KK Kodu Ne Anlatıyor?

SENTRON 5SV8 fark akımı denetleme ürünlerinde kodun ilk bölümü ürün grubunu, sonraki haneler cihaz varyantını taşır. Mutel'de bu ailede analog ve dijital olmak üzere iki denetleme cihazı ile 5SV870 toplama akım trafoları listelenir.

Fark Akımı Denetleme Rölesi Nasıl Çalışır?

Fark akımı denetleme rölesi, devrenin tüm aktif iletkenlerinin (fazlar ve nötr; koruma iletkeni hariç) içinden geçtiği bir toplama akım trafosuyla çalışır. Sağlıklı devrede iletkenlerdeki akımların toplamı sıfırdır; yalıtım hatası nedeniyle toprağa akım kaçtığında toroidde bir fark akımı oluşur. Röle bu akımı ölçer ve ayarlanan değeri, ayarlanan gecikme süresinden daha uzun aştığında çıkış kontağını konum değiştirir.

Cihaz kendi başına devreyi kesmez: çıkış kontağı bir devre kesicinin açtırma bobinini sürmek veya alarm vermek için kullanılır. Bu nedenle yüksek akımlı ana dağıtım panolarında, uygun açtırma tertibatı olan şalterlerle birlikte ayarlanabilir kaçak akım koruması kurulabilir. Veri sayfasına göre algılama tipi A'dır, hata hafızası vardır ('Evet') ve iletişim fonksiyonu yoktur.

30 mA ve 300 mA gibi eşik değerlerinin hangi uygulamada seçildiğini anlatan kaçak akım rölesi 30 mA ve 300 mA seçimi rehberi, ayar değerini belirlerken yol gösterir. Siemens kaçak akım koruma cihazları Siemens kaçak akım koruma kategorisinde listelenir.

Uyumlu Toplama Akım Trafoları

Veri sayfası bu cihaz için 5SV8700 ile 5SV8706 arasındaki toplama akım trafolarını uyumlu olarak listeler; trafo ile cihaz arasındaki hat en fazla 10 m olabilir. Mutel'de listelenen uyumlu trafolar ve iç çapları aşağıdadır; trafo çapı, içinden geçecek iletkenlerin toplam kesitine göre seçilir.

Toroid seçenekleri Siemens toroid akım trafosu kategorisinde listelenir.

5SV8001-6KK ile 5SV8000-6KK Arasındaki Fark

İki cihaz aynı toplama akım trafolarıyla çalışır ve tip A algılama yapar; veri sayfalarına göre farklar şunlardır: ürün modeli 5SV8001-6KK için dijital, tip A, 5SV8000-6KK için analog, tip A; fark akımı ayarı (ürün tanımı) 5SV8001-6KK için 0,03–30 A, 5SV8000-6KK için 0,03–5 A; tepki gecikmesi 5SV8001-6KK için 0,02–10 s, 5SV8000-6KK için 0,02–5 s; çıkış kontakları 5SV8001-6KK için 2 CO, 5SV8000-6KK için 1 CO; fark akımı göstergesi 5SV8001-6KK için Evet, 5SV8000-6KK için Hayır. Dijital sürüm daha geniş ayar aralığı, ikinci çıkış kontağı ve fark akımı göstergesi sunar; analog sürüm daha dar gövdelidir.

Öne Çıkan Özellikler

• 0,03–30 A ayar: Kaçak akım eşiği uygulamaya göre ayarlanır (ürün tanımı).
• 0,02–10 s gecikme: Seçici koruma için ayarlanabilir tepki gecikmesi.
• 2 CO çıkış: 230 V, 6 A; açtırma bobini veya alarm devresi sürer.
• Tip A algılama: Alternatif ve darbeli doğru fark akımlarını algılar.
• Hata hafızası: Açma nedeni cihazda saklanır (veri sayfası: Evet).
• Fark akımı göstergesi: Ölçülen fark akımı cihaz üzerinden izlenir.
• Ray montajı: 85 × 54 × 68 mm; ön taraf IP41.

Kullanım Alanları

• Ana dağıtım panoları: Büyük akımlı şalterlerle ayarlanabilir kaçak akım koruması
• Endüstriyel tesisler: Yalıtım bozulmasının erken tespiti ve alarm
• Yangın riskli alanlar: Toprak kaçağına bağlı yangın riskinin izlenmesi
• Motor ve makine besleme hatları: Gecikmeli, seçici kaçak akım denetimi
• Bina tesisatı: Ana hatlarda kaçak akımın sürekli izlenmesi

• Cihaz devreyi kendisi kesmez; çıkış kontağı açtırma bobinli bir şaltere veya alarm devresine bağlanır.
• Toplama akım trafosu ile cihaz arasındaki hat 10 m'yi aşmamalıdır.
• Koruma iletkeni (PE) toroidin içinden geçirilmez; yalnız fazlar ve nötr geçirilir.
• Algılama tipi A olduğundan düz (pürüzsüz) doğru akım kaçaklarını algılamak için tasarlanmamıştır; bu tür yüklerde uygun tipte koruma değerlendirilir.
• İşletim sıcaklığı -10 ile +50 °C aralığındadır; cihaz pano içinde kullanılır.

Montaj ve Devreye Alma

1. Panoyu enerjisiz hâle getirin ve gerilim olmadığını ölçerek doğrulayın.
2. Cihazı montaj rayına takın; toplama akım trafosunu korunacak hattın üzerine yerleştirin.
3. Fazları ve nötrü toroidin içinden geçirin; koruma iletkenini toroidin dışında bırakın.
4. Toroid bağlantısını cihazın ölçüm klemenslerine en fazla 10 m hatla, besleme gerilimini (230 V AC) besleme klemenslerine bağlayın.
5. Çıkış kontağını (2 CO) şalterin açtırma bobinine veya alarm devresine bağlayın; sıkma torku 0,5–0,6 N·m.
6. Fark akımı eşiğini ve gecikme süresini ayarlayın; devreye almada kontrollü bir test akımıyla açmanın gerçekleştiğini doğrulayın (test yöntemi işletme kılavuzunda verilir).
