Pelsan Exiled Çift Yön Çıkış Yönlendirme Armatürü - 203887
İndirim
Stok Sorunuz
Gelince Haber Ver
Garantili Ürün

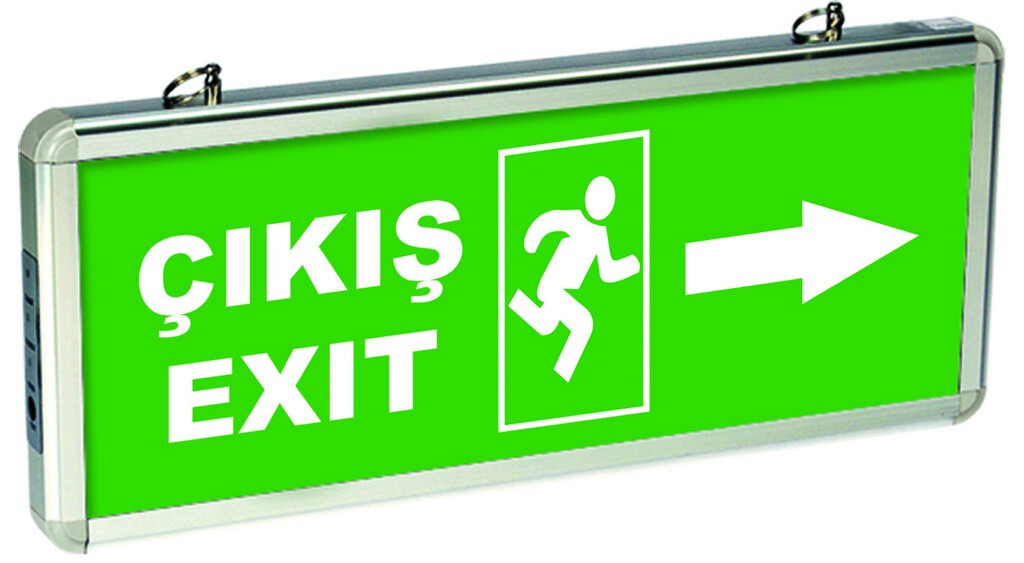

Pelsan Exiled Çift Yön Çıkış Yönlendirme Armatürü (ürün kodu 203887), panelinde "ÇIKIŞ EXIT" yazısı, koşan insan figürü ve sağa bakan ok bulunan yön verici çıkış tabelasıdır. Görevi çıkışı işaretlemek değil, koridorda ilerleyen kişiyi doğru tarafa çevirmektir. Alüminyum çerçeveli çift yön paneli 3 W gücüyle kesintide 3 saat yanar.
Önemli Güvenlik Notu: Ok işaretli yönlendirme armatürlerinde okun gösterdiği yön, kaçış yolu projesindeki gerçek tahliye güzergâhıyla birebir örtüşmelidir. Yanlış yöne bakan tek bir tabela, tahliye sırasında kişileri çıkmaz bir koridora sokabilir. Panel dağılımı yetkili elektrik mühendisi denetiminde planlanmalıdır.
Sağ Ok Paneli Hangi Noktaya Asılır?
Bu panelin yeri, kişinin karar vermek zorunda kaldığı noktadır: koridorun T şeklinde ayrıldığı kavşak, asansör holünden çıkışa dönülen köşe, açık ofisin sağ ucundaki yangın merdiveni kapısı. Kişi ilerlerken tabelayı görür, ok sağı gösterir, sağa döner.
Panelde yazının yanında koşan insan figürü de bulunur. Bu figür, tabelanın çıkış yönlendirmesi olduğunu okumadan anlatır; metni okuyamayan ya da uzaktan yalnızca silueti seçebilen kişi için ikinci bir işaret katmanı oluşturur.
203887 — sağ ok
Kişinin yürüyüş doğrultusunda sağa dönmesi gereken kavşak, köşe ve kapı önlerinde kullanılır. Panel yönü, montaj sırasında yürüyüş yönüne göre kontrol edilmelidir.
203889 — yukarı ok
Dönüş yoksa, yani kişi düz devam edecekse ya da merdivenle üst kata çıkacaksa yukarı ok işaretli panel kullanılır. Aynı koridorda ikisi karışık asılmamalıdır.
Ok İşaretli Panelde En Sık Yapılan Hata
Sahada en çok karşılaşılan sorun, çift yön panelin ters yüzünün gözden kaçmasıdır. Panel sarkıt monte edildiğinde iki taraftan da okunur; bir yönden bakan kişi için sağı gösteren ok, karşı yönden gelen kişi için farklı bir anlam taşır.
Bu yüzden ok işaretli çift yön paneller, koridorun tek yönlü aktığı noktalarda ya da her iki yüzün de aynı fiziksel yöne işaret ettiği düzenlerde konumlandırılmalıdır. Kararsız kalınan noktalarda oksuz "ÇIKIŞ" paneli daha güvenli bir tercihtir.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün adı | Pelsan Exiled Çift Yön Çıkış Yönlendirme Armatürü |
| Ürün kodu | 203887 |
| Marka | PELSAN |
| Panel işareti | ÇIKIŞ EXIT + koşan insan + sağ ok |
| Güç | 3 W |
| Koruma sınıfı | IP20 |
| Kesintide yanma süresi | 3 saat |
| Şarj süresi | 24 saat |
| Çalışma ömrü | 30.000 saat |
| Batarya | 800 mAh 1,2 V Ni-Cd |
| Gövde malzemesi | Alüminyum |
| Montaj | Duvar tipi veya sarkıt |
| Boyutlar | 36 × 15 × 2,4 cm |
| Çalışma sıcaklığı | -20 °C / +45 °C |
| Çalışma voltajı | 220-240 V |
| Belgeler | CE, EAC, LED |
| Standartlar | EN 60598-2-22, LM80, TM21 |
| Garanti | 2 yıl |
Öne Çıkan Özellikler
- Sağ yön oku: Karar noktalarında tereddüdü ortadan kaldıran net yön bilgisi.
- Koşan insan figürü: Metinden bağımsız, uzaktan da okunabilen ikinci işaret katmanı.
- Çift yön panel: Sarkıt montajda iki yüzden okuma; doğru düzende armatür sayısını azaltır.
- Test butonu ve şarj göstergesi: Periyodik kontrol armatürü sökmeden yapılır.
- Alüminyum çerçeve: Yoğun geçiş alanlarında formunu koruyan rijit gövde.
- 3 saat kesinti performansı: Tahliye ve müdahale süresini kapsayan yedek çalışma.
Exiled Ailesinde Yön İşaretleri
Serideki tüm modeller aynı elektriksel özelliklere sahiptir. Yön işaretli üç model, kaçış güzergâhındaki farklı hareket kararlarını temsil eder.
| Ürün Kodu | Ok Yönü | Hangi Karar Noktasında |
|---|---|---|
| 203887 | Sağ | T kavşağı, köşe dönüşü, sağdaki çıkış kapısı |
| 203889 | Yukarı | Düz devam, üst kata çıkan merdiven |
| 203888 | Aşağı | Alt kata inen merdiven, bodrum çıkışı |
| 205688 | Ok yok | Çıkış kapısı üstü (Türkçe metin) |
| 203885 | Ok yok | Çıkış kapısı üstü (EXIT) |
| 203890 | Ok yok | Çıkış kapısı üstü (iki dilli) |
Kullanım Alanları
- Ofis katları: Asansör holünden yangın merdivenine dönülen köşeler
- Alışveriş merkezleri: Ortak alan kavşakları, mağaza koridoru birleşimleri
- Oteller: Kat koridorlarında merdiven kovasına dönüş noktaları
- Hastaneler: Poliklinik koridor kesişimleri, servis geçişleri
- Fabrika ve atölyeler: Üretim holünden çıkış kapısına ayrılan geçitler
- Kapalı otoparklar: Yaya yolu üzerindeki dönüş noktaları
- Çıkış kapısının tam üstünde kullanılmaz; oradaki tabela yön değil, çıkışın kendisini işaretlemelidir.
- Panelin ters yüzünden bakan kişi için okun anlamı değişebilir; iki yönlü akışlı koridorlarda dikkatli konumlandırılmalıdır.
- IP20 koruma sınıfı; su, yoğun toz ve dış hava koşullarına açık noktalarda kullanılmaz.
- Patlayıcı ortam sınıflandırması yapılmış sahalarda kullanılmaz; oralarda ex-proof acil aydınlatma armatürleri gerekir.
Doğru Yerleştirme Adımları
- Kat planı üzerinde kaçış güzergâhını çizin ve kişinin yön değiştirdiği her noktayı işaretleyin.
- Yalnızca sağa dönüş yapılan noktalara bu modeli, düz devam ve kat değişimi noktalarına yukarı/aşağı ok işaretli modelleri planlayın.
- Montajdan önce paneli yerinde tutup, yürüyüş yönünden bakıldığında okun doğru tarafı gösterdiğini teyit edin.
- Beslemeyi sürekli enerjili bir hattan alın; anahtarla kesilen aydınlatma devresine bağlamayın.
- İlk devreye almada bataryayı 24 saat kesintisiz şarj edin ve test butonuyla kontrol edin.
- Yılda en az bir kez tam süreli deşarj testi uygulayın; süre kısaldıysa bataryayı yenileyin.
İpucu: Ok işaretli panelleri satın almadan önce kat planı üzerinde yön dağılımını çıkarın. Sahada "elimizde hangisi varsa" mantığıyla asılan tabelalar, tahliye tatbikatında en çok hata üreten unsurdur.
Dikkat: Bu armatür, binanın kaçış yolu projesinin yerine geçmez. İşaretlerin yönü, adedi ve konumu proje hesabına ve yürürlükteki yangın yönetmeliğine göre belirlenir. Elektrik bağlantısı ve batarya değişimi yalnızca yetkili kişi tarafından, enerji kesildikten sonra yapılmalıdır.
Ok işaretli ve oksuz tüm paneller
Kaçış yolu aydınlatma armatürleri
Ana kategori ve alt gruplar
Besleme ve bağlantı çözümleri
Toplu alım ve proje teklifi için eticaret@mutel.com.tr adresine yazabilirsiniz. 10 yıllık Pelsan aydınlatma bayiisi Mutel Elektrik, acil yönlendirme grubunda proje bazlı tedarik desteği verir.
Sıkça Sorulan Sorular
Panelde "ÇIKIŞ EXIT" yazısı, koşan insan figürü ve sağa bakan bir ok bulunur. Yukarı ok için 203889, aşağı ok için 203888 kodlu modeller kullanılır.
Önerilmez. Kapı üstündeki tabelanın görevi yön göstermek değil, çıkışın kendisini işaretlemektir. O noktada oksuz modeller (205688, 203885 veya 203890) daha doğrudur.
Panel iki yüzünden de okunur. Bu nedenle ok işaretli modeller, her iki yüzün de aynı fiziksel yönü işaret ettiği düzenlerde veya tek yönlü akışın olduğu koridorlarda konumlandırılmalıdır.
Tam şarjlı bataryayla 3 saattir. Şarj süresi 24 saat, çalışma ömrü 30.000 saattir. Batarya 800 mAh 1,2 V Ni-Cd tiptedir.
Sayı, kaçış güzergâhındaki karar noktalarına göre belirlenir. Kişinin yön değiştirdiği her nokta ve tabelalar arası görüş mesafesinin kesildiği her yer bir armatür gerektirir. Nihai dağılım proje hesabıyla netleştirilir.
Ürün üzerinde CE, EAC ve LED belgeleri bulunur; EN 60598-2-22, LM80 ve TM21 standartları referans alınmıştır. Yangın ve İSG yönetmeliğine uygundur ve 2 yıl garantilidir.
