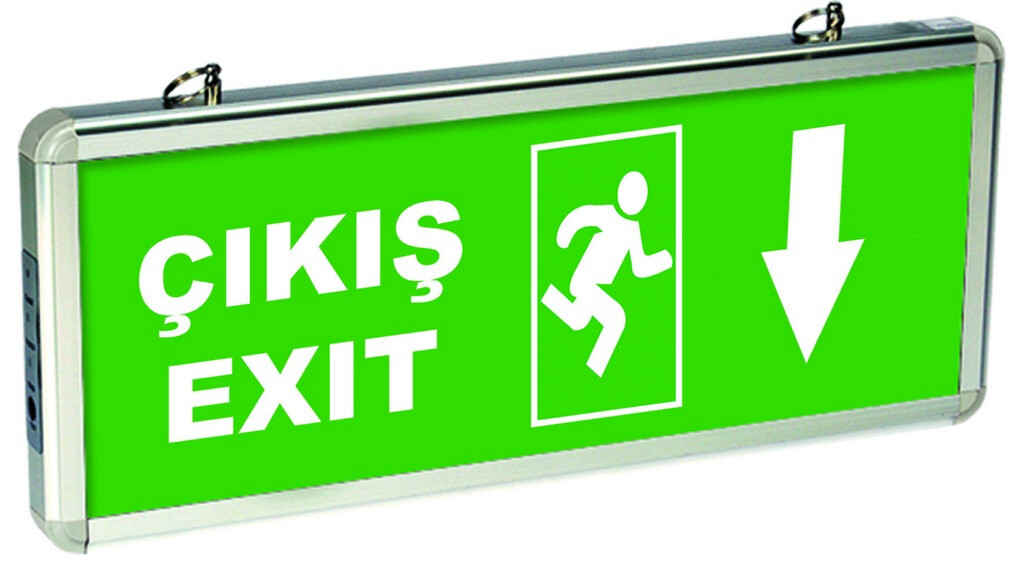

Pelsan Exiled Çift Yön Çıkış Yönlendirme Armatürü (ürün kodu 203888), panelinde "ÇIKIŞ EXIT" yazısı, koşan insan figürü ve aşağı bakan ok bulunan yönlendirme tabelasıdır. Aşağı ok, çok katlı yapılarda en sık kullanılan yön işaretidir; çünkü tahliyenin büyük bölümü zemine doğru gerçekleşir. Armatür 3 W gücüyle kesintide 3 saat yanar.
Önemli Güvenlik Notu: Aşağı bakan ok, merdiven kovasında "alt kata in", asma tavan altında ise "tam bu noktadan aşağı" anlamına gelir. İki kullanım birbirine karıştırıldığında tahliye güzergâhı yanlış okunur. Panel dağılımı kaçış yolu projesiyle birlikte, yetkili elektrik mühendisi denetiminde planlanmalıdır.
Aşağı Ok Neden En Çok Kullanılan İşarettir?
Çok katlı binalarda tahliye stratejisi neredeyse her zaman aynıdır: insanları zemin kata ve oradan açık alana indirmek. Bu nedenle kat merdivenlerinin sahanlıklarında, asansör hollerinde ve bodrum bağlantılarında en sık ihtiyaç duyulan yön işareti aşağı oktur.
Panelde ok işaretinin yanında koşan insan figürü de yer alır. Böylece tabela hem "buradan in" mesajını verir hem de bunun bir kaçış yolu işareti olduğunu metin okunmadan anlatır.
Merdiven sahanlığında
Panel duvara, basamağa adım atılmadan önce görülecek yükseklikte monte edilir. Aşağı ok burada net bir talimattır: alt kata in.
Asma tavan altında sarkıt
Koridor tavanından sarkan panelde aşağı ok, "çıkış tam bu noktanın altında" anlamına gelir. Kapıya yaklaşan kişiyi son adımda doğru noktaya çeker.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün adı | Pelsan Exiled Çift Yön Çıkış Yönlendirme Armatürü |
| Ürün kodu | 203888 |
| Marka | PELSAN |
| Panel işareti | ÇIKIŞ EXIT + koşan insan + aşağı ok |
| Güç | 3 W |
| Koruma sınıfı | IP20 |
| Kesintide yanma süresi | 3 saat |
| Şarj süresi | 24 saat |
| Çalışma ömrü | 30.000 saat |
| Batarya | 800 mAh 1,2 V Ni-Cd |
| Gövde malzemesi | Alüminyum |
| Montaj | Duvar tipi veya sarkıt |
| Boyutlar | 36 × 15 × 2,4 cm |
| Çalışma sıcaklığı | -20 °C / +45 °C |
| Çalışma voltajı | 220-240 V |
| Belgeler | CE, EAC, LED |
| Standartlar | EN 60598-2-22, LM80, TM21 |
| Garanti | 2 yıl |
Öne Çıkan Özellikler
- Aşağı yön oku: Çok katlı yapılarda en sık ihtiyaç duyulan tahliye yönü işareti.
- Koşan insan figürü: Metinden bağımsız okunabilen, uzaktan seçilebilen sembol katmanı.
- Çift yön panel: Sarkıt montajda koridorun iki yönüne birden hizmet eder.
- Test butonu ve şarj göstergesi: Bakım turunda armatür sökülmeden kontrol edilir.
- Alüminyum çerçeve: Merdiven kovası ve otopark gibi zorlu hacimlerde dayanıklı gövde.
- -20 °C / +45 °C aralığı: Isıtılmayan bodrum ve otopark hacimlerinde de çalışır.
Bodrum ve Otopark Katlarında Planlama
Bodrum otopark katları, tahliye açısından binanın en zor bölümüdür: doğal ışık yoktur, kolonlar görüşü keser ve yaya yolu araç trafiğiyle iç içedir. Bu katlarda aşağı ve yukarı okların birlikte kurgulanması gerekir.
Zemin kata çıkılarak tahliye edilen otoparklarda merdiven yönü yukarı okla, alt otopark katlarından ana tahliye merdivenine inen güzergâhlarda ise aşağı okla işaretlenir. Her sahanlık ayrı değerlendirilmeli, kat numarası ile yön işareti birlikte okunmalıdır.
| Ürün Kodu | Ok Yönü | Tipik Konum |
|---|---|---|
| 203888 | Aşağı | Alt kata inen merdiven, bodrum ve otopark bağlantısı |
| 203889 | Yukarı | Düz koridor ara noktası, üst kata çıkış |
| 203887 | Sağ | T kavşağı, köşe dönüşü |
| 205688 | Ok yok | Çıkış kapısı üstü (ACİL ÇIKIŞ) |
| 203885 | Ok yok | Çıkış kapısı üstü (EXIT) |
| 203890 | Ok yok | Çıkış kapısı üstü (EXIT ÇIKIŞ) |
Kullanım Alanları
- Kapalı otoparklar: Kat bağlantı merdivenleri, yaya çıkış hatları
- Ofis kuleleri: Kat sahanlıkları, yangın merdiveni girişleri
- Alışveriş merkezleri: Üst kattan zemine inen servis ve müşteri merdivenleri
- Oteller: Kat koridorlarından lobiye inen merdiven kovaları
- Hastaneler: Servis katları arası geçişler, teknik hacim merdivenleri
- Fabrika ve atölyeler: Asma kat ve platformlardan üretim zeminine iniş noktaları
- Yukarı doğru tahliye yapılan merdivenlerde kullanılmaz; o noktada yukarı ok işaretli model gerekir.
- Çıkış kapısının üstünde tek başına yön işareti olarak kullanılmaz; kapı üstünde oksuz çıkış paneli tercih edilir.
- IP20 koruma sınıfı; su, yoğun toz ve dış hava koşullarına açık noktalarda kullanılmaz.
- Otoparkta araç çarpma hattına denk gelen noktalara monte edilmez; yükseklik ve konum bu risk gözetilerek seçilir.
Montaj ve Periyodik Kontrol
- Merdiven sahanlığında paneli, ilk basamağa adım atılmadan önce görülecek yüksekliğe konumlandırın.
- Sarkıt montajda panelin altında kalan geçiş yüksekliğini kontrol edin; baş hizasını engellemeyin.
- Kat planı üzerinde aşağı ve yukarı okların dağılımını netleştirin; aynı sahanlıkta iki farklı yön işareti bulunmasın.
- Beslemeyi sürekli enerjili bir hattan alın; anahtarla kesilen aydınlatma devresine bağlamayın.
- İlk kullanımda bataryayı 24 saat kesintisiz şarj edin ve test butonuyla devreyi doğrulayın.
- Yılda en az bir kez tam süreli deşarj testi uygulayın; süre kısaldıysa bataryayı yenileyin.
İpucu: Otopark katlarında tabelaları monte etmeden önce sahayı gece koşullarında dolaşın. Kolonların arkasında kalan ölü noktalar ancak yerinde görülür; plan üzerinde doğru görünen dağılım sahada boşluk bırakabilir.
Dikkat: Aşağı ok işaretli panelin yanlış sahanlığa asılması, tahliye akışını ters yöne çevirebilir. İşaret dağılımı kaçış yolu projesine ve yürürlükteki yangın yönetmeliğine göre belirlenir. Elektrik bağlantısı ve batarya değişimi yalnızca yetkili kişi tarafından, enerji kesildikten sonra yapılmalıdır.
Ok işaretli ve oksuz tüm paneller
Kaçış yolu aydınlatma armatürleri
Ana kategori ve alt gruplar
Besleme ve bağlantı çözümleri
Toplu alım ve proje teklifi için eticaret@mutel.com.tr adresine yazabilirsiniz. 10 yıllık Pelsan aydınlatma bayiisi Mutel Elektrik, acil yönlendirme grubunda proje bazlı tedarik ve hızlı sevkiyat desteği verir.
Sıkça Sorulan Sorular
Panelde "ÇIKIŞ EXIT" yazısı, koşan insan figürü ve aşağı bakan bir ok bulunur. Yukarı ok için 203889, sağ ok için 203887 kodlu modeller kullanılır.
Tavandan sarkan panelde aşağı ok, çıkışın tam o noktanın altında olduğunu belirtir. Merdiven sahanlığında ise alt kata inilmesi gerektiğini ifade eder. İki kullanımın karışmaması için konumlandırma plan üzerinde netleştirilmelidir.
Kapalı otoparklarda kullanılabilir; çalışma sıcaklığı aralığı -20 °C / +45 °C'dir. Ancak koruma sınıfı IP20 olduğu için su ve yoğun toz alan noktalardan uzak tutulmalı, araç çarpma hattına monte edilmemelidir.
Tam şarjlı bataryayla 3 saat yanar. Şarj süresi 24 saat, çalışma ömrü 30.000 saattir. Batarya 800 mAh 1,2 V Ni-Cd tiptedir.
Hayır. Serideki altı modelin gücü, bataryası, süresi, gövdesi ve boyutları aynıdır. Tek fark panel üzerindeki mesaj ve ok yönüdür.
Ürün üzerinde CE, EAC ve LED belgeleri bulunur; EN 60598-2-22, LM80 ve TM21 standartları referans alınmıştır. Yangın ve İSG yönetmeliğine uygundur ve 2 yıl garantilidir.
