Pelsan Largo Optima 34W 6500K IP65 120cm Otopark Fonksiyonlu Led Etanj - 118194

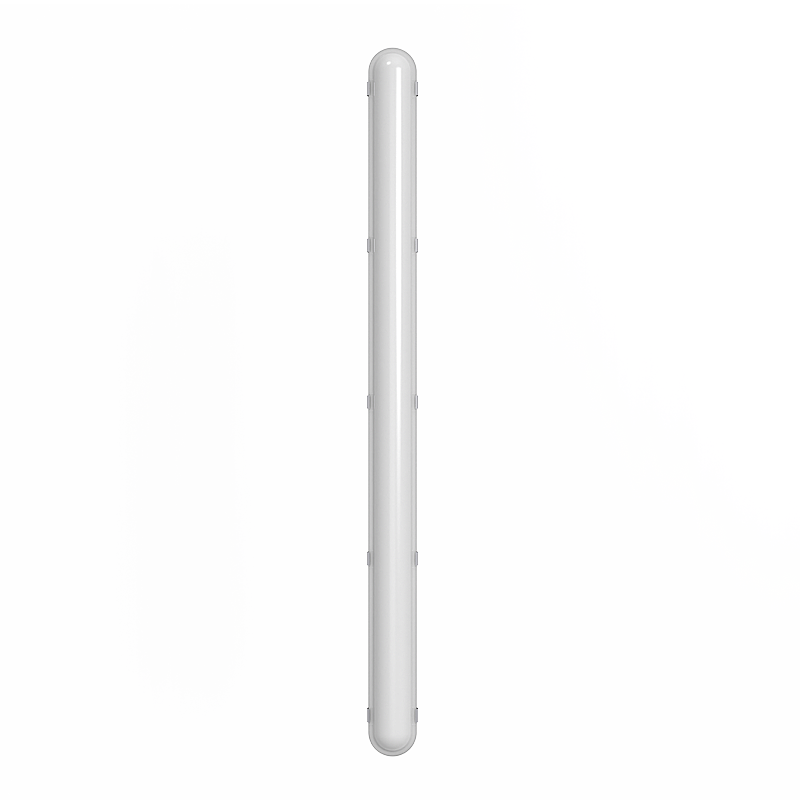

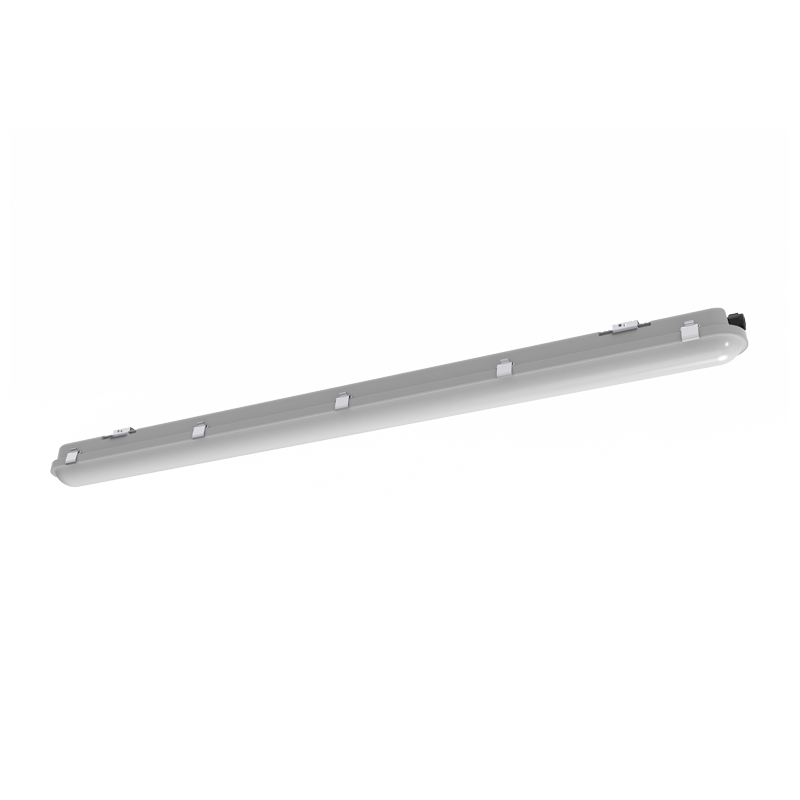

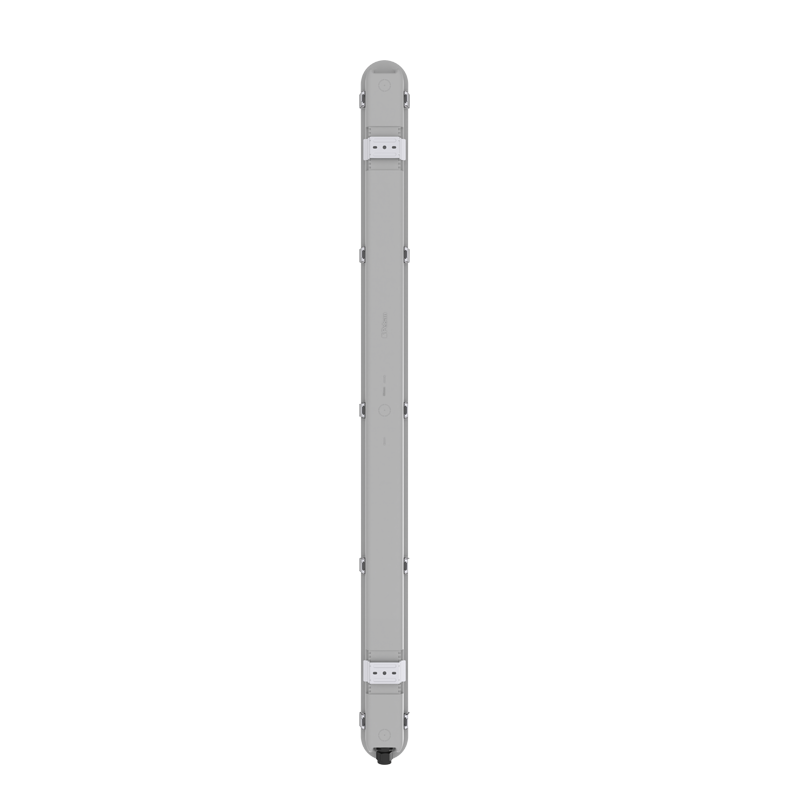

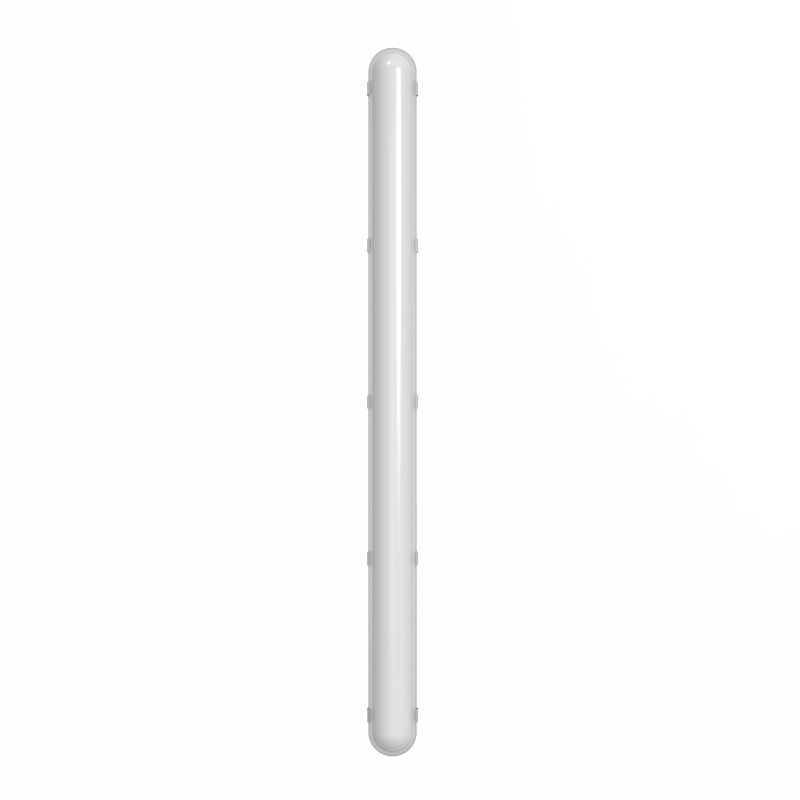

Pelsan Largo Optima 34W 6500K IP65 120cm Otopark Fonksiyonlu Led Etanj (118194), Pelsan'ın Largo Optima etanj armatür ailesinden 1150 mm boyunda, 34 W güçte bir LED etanj armatürdür. Pelsan belgesine göre 4.420 lm ışık akısı ve 130 lm/W etkinlik faktörüyle 6500K beyaz ışık verir; entegre HF radar sensörlü polikarbonat gövdesi IP65 ve IK08 sınıfındadır. Bu sayfadaki teknik değerler Pelsan'ın ürün belgesinden alınmıştır; sensör ayarları, bekleme modu ve montaj adımlarını açıklıyoruz.

Teknik Özellikler

118194 Ürün Kodu ve Largo Optima Boyları

Pelsan ürün kodları sıralı numaralardır; kodun hanelerinden güç veya renk sıcaklığı okunmaz. Pelsan'ın Largo Optima belgesi 600 mm, 1200 mm ve 1500 mm gövde boyları gösterir; teknik sayfada 1150 × 80 × 75 mm gövde için 34 W, 4.420 lm ve 130 lm/W değerleri verilir. Belgede renk sıcaklığı seçenekleri 3000K, 4000K, 6500K olarak yer alır; 118194 kodlu ürün 6500K sürümdür. Sipariş, ürün adındaki değerlere değil koda göre verilir.

Renk Sıcaklığı, Işık Akısı ve Verim

Pelsan belgesine göre Largo Optima ailesi 3000K, 4000K, 6500K renk sıcaklıklarında üretilir; 118194 kodlu bu ürün 6500K, yani beyaz ışık sürümüdür. Beyaz ışık; depo, fabrika, otopark ve saha gibi görsel algının ve dikkat seviyesinin önemli olduğu endüstriyel alanlarda tercih edilir. Daha yumuşak bir ton istenen genel ve ticari alanlarda 4000K gün ışığı seçilir.

Ürün 34 W güçte 4.420 lm ışık akısı verir; etkinlik faktörü 130 lm/W'tır. Renk geri verim indeksi 80'in üzerinde olarak verilir. Belgedeki 130 lm/W etkinlik, sensörlü çalışmanın sağladığı tasarrufun üzerine armatürün kendi verimini ekler.

Renk sıcaklığı seçimini anlatan renk sıcaklığı ve Kelvin rehberi ile depo ve fabrikalarda gereken aydınlık düzeylerini anlatan depo ve fabrika aydınlatması EN 12464 rehberi, armatür sayısını planlarken yol gösterir.

IP65 ve IK08: Etanj Gövde Ne Sağlar?

Etanj armatür; toz, nem ve su sıçramasının olduğu ortamlarda kullanılan kapalı gövdeli armatürdür. EN 60529'a göre IP65 sınıfında ilk hane (6) gövdenin toza karşı tam sızdırmaz olduğunu, ikinci hane (5) her yönden gelen su püskürtmesine karşı korunduğunu gösterir. EN 62262'ye göre IK08 ise gövdenin 5 joule darbe enerjisine dayanacak şekilde test edildiğini ifade eder.

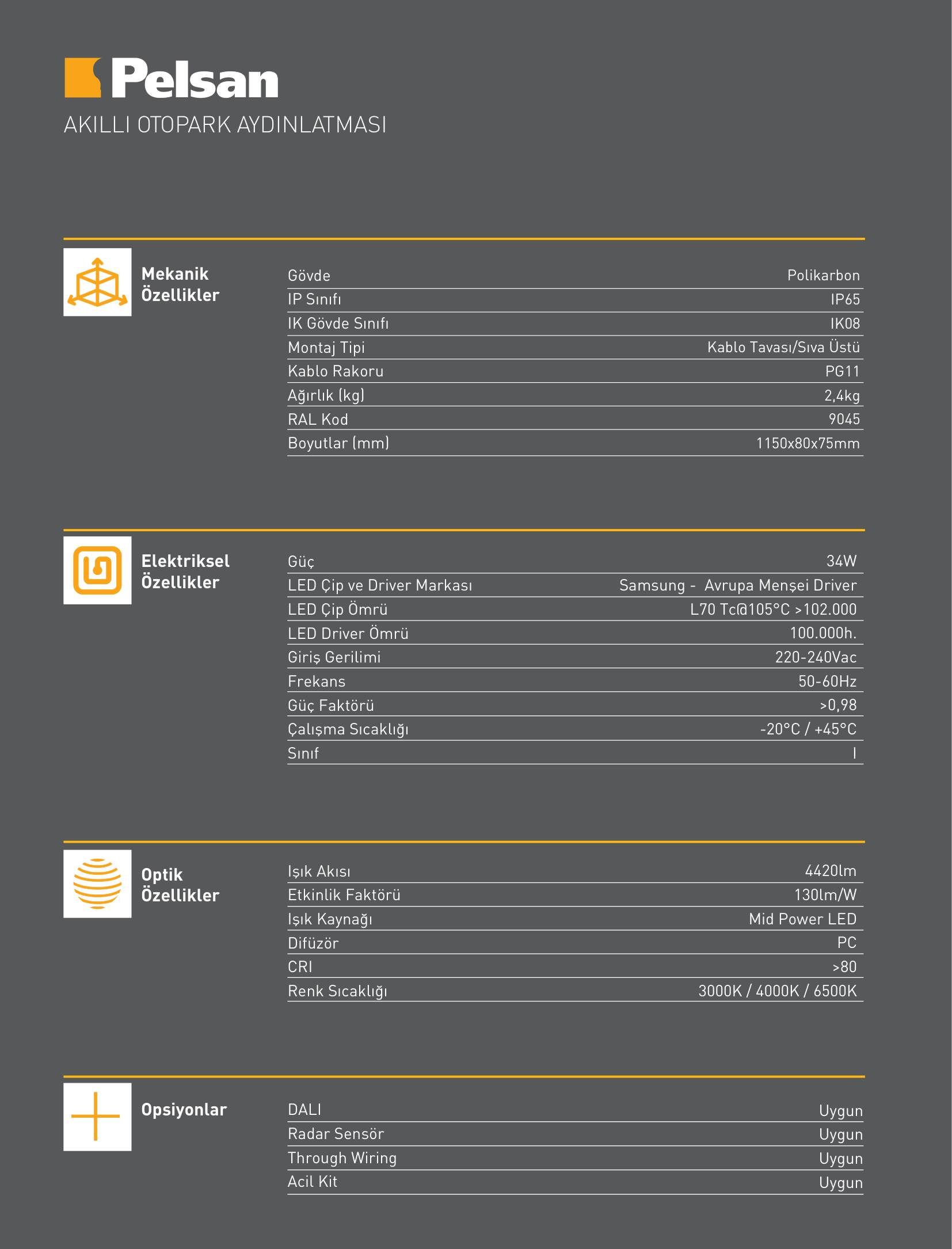

Belgeye göre gövde polikarbonattır ve kablo girişi PG11 rakorla yapılır; armatür ağırlığı 2,4 kg'dır. Sızdırmazlık için kapak ve rakorun doğru kapatılması gerekir.

Polikarbonat ve alüminyum gövdelerin hangi ortamda öne çıktığını anlatan alüminyum ve polikarbonat etanj gövde karşılaştırması ile LED etanj ve T8 tüp etanj karşılaştırması, gövde ve ışık kaynağı seçiminde fikir verir.

Akıllı Otopark Fonksiyonu: Sensör ve Bekleme Ayarları

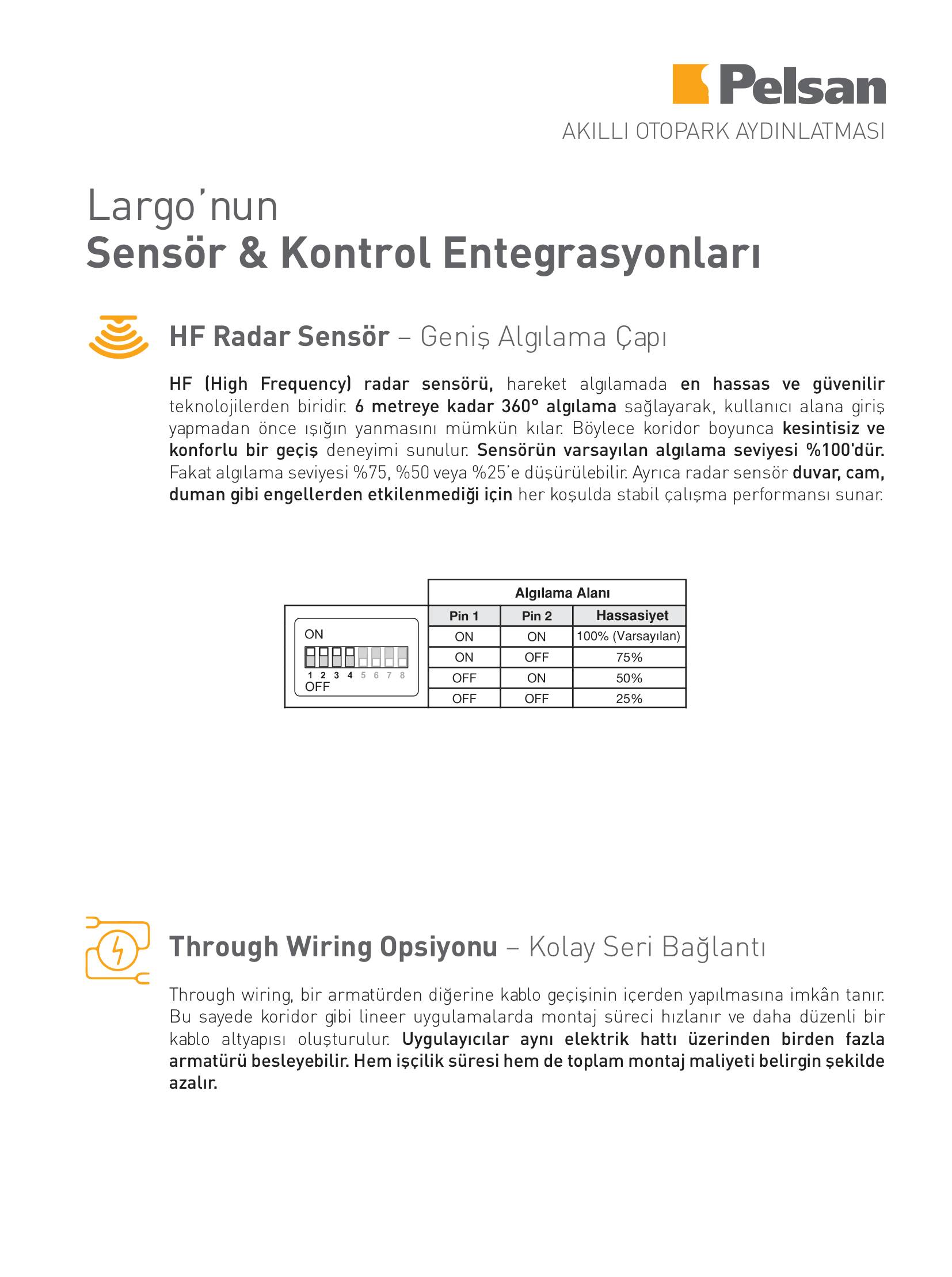

Largo Optima, entegre HF radar sensörüyle yalnız ihtiyaç duyulduğunda tam ışıkta çalışır. Sensör 6 metreye kadar 360° algılama yapar; radar sensör duvar, cam ve duman gibi engellerden etkilenmez. Hareket olmadığında armatür %10 veya %30 bekleme seviyesine iner, hareket algılandığında kısa sürede tam ışığa çıkar. Ayarlar belgede S3–S7 anahtarlarıyla gösterilir:

Pelsan'ın hesabında günde 12 saat çalışan 35 W'lık bir armatür, standart kullanımda yılda 153,3 kWh harcarken Largo Optima %50 kullanım yoğunluğunda 84,3 kWh harcar; belgede %45 daha az enerji ve yaklaşık 11 ayda amorti değerleri verilir. Gerçek tasarruf, otoparkın kullanım yoğunluğuna ve bekleme ayarlarına göre değişir. Through wiring opsiyonu, koridor gibi doğrusal hatlarda kablo geçişini armatür içinden yapmayı sağlar.

Öne Çıkan Özellikler

• 130 lm/W etkinlik: 34 W güçte 4.420 lm ışık akısı.
• 1150 mm gövde: 1150 × 80 × 75 mm; kablo tavasına veya sıva üstüne montaj.
• IP65 / IK08: Toza karşı sızdırmaz, su püskürtmesine dayanıklı, darbeye dayanımlı polikarbonat gövde.
• Akıllı otopark: HF radar sensör, ayarlanabilir bekleme süresi, %10 veya %30 bekleme seviyesi ve lux ayarı.
• 6500K beyaz ışık: CRI >80.
• Verimli elektronik: 220–240 V AC, güç faktörü >0,98, sınıf I.
• Uzun ömür: LED çip ömrü L70 Tc@105 °C >102.000 saat; sürücü ömrü 100.000 saat; çalışma sıcaklığı -20 °C ile +45 °C.

Kullanım Alanları

• Kapalı otoparklar: Belgede ürünün ana kullanım alanı; hareket olmadığında %10 veya %30 bekleme seviyesi
• Otopark girişleri ve yarı açık geçişler: Lux ayarıyla gün ışığı yeterliyken armatürün devreye girmemesi
• Araç ve yaya koridorları: 6 metreye kadar 360° algılamayla geçişten önce tam ışık
• Servis yolları: Seyrek kullanılan hatlarda bekleme moduyla enerji tasarrufu
• Uzun koridorlar: Raf koridoru ve atölye hattında 1150 mm gövdeyle sıralı aydınlatma

• Elektriksel koruma sınıfı I'dir; armatürün koruma iletkeni (topraklama) mutlaka bağlanır.
• Çalışma sıcaklığı -20 °C ile +45 °C aralığındadır; bu aralığın altına inen dondurucu hacimlerde kullanılmaz.
• Patlayıcı ortam (Ex) bölgelerinde kullanılmaz; bu alanlar için Ex-proof sertifikalı etanj armatür seçilir.
• Belgede DALI, radar sensör, through wiring ve acil kit uygun seçenekler olarak listelenir; opsiyonlu sürüm siparişte ayrıca belirtilir.

Patlayıcı ortamlar için uygun seçenekler exproof etanj armatürleri kategorisinde listelenir.

118194 ile Aydınlatma Planı

4.420 lm ile bu kod depo koridoru, otopark ve atölye gibi orta ölçekli hatlar için dengeli bir seçenektir; aydınlık hedefi yükseldikçe armatür aralığı daraltılır. 1150 mm gövdeyle 30 metrelik kesintisiz bir hatta yaklaşık 26 armatür sığar. Aşağıdaki örnek senaryolar, 118194 için kaba bir başlangıç adedi ve enerji tüketimi verir:

Adet hesabında kullanım ve bakım katsayılarının çarpımı 0,5, yıllık enerjide günde 12 saat tam güçte çalışma kabul edilmiştir. Hedef değerler örnektir; gerçek gereksinim ve kesin adet, tavan yüksekliği, yüzey yansımaları ve yerleşime göre aydınlatma hesabıyla belirlenir.

Montaj ve Devreye Alma

1. Montaj öncesinde besleme hattını enerjisiz hâle getirin ve gerilim olmadığını ölçerek doğrulayın.
2. S3–S7 anahtarlarıyla bekleme süresini, lux eşiğini ve bekleme seviyesini kullanım senaryosuna göre ayarlayın.
3. Armatürü kablo tavasına veya sıva üstü montaj yüzeyine yerleştirin; 1150 mm gövde boyunu ve askı noktalarını önceden işaretleyin.
4. Besleme kablosunu PG11 rakordan geçirin ve rakoru sıkarak kablo girişinin sızdırmazlığını sağlayın.
5. Faz, nötr ve koruma iletkenini (topraklama) bağlantı klemenslerine bağlayın; sınıf I armatürde topraklama bağlantısı atlanmaz.
6. Difüzörü tam oturacak şekilde kapatın; IP65 koruması kapağın doğru kapanmasına bağlıdır.
7. Enerji verip sensörün hareketle tam ışığa çıktığını ve bekleme seviyesine indiğini kontrol edin; ortam ölçümünü hesaptaki hedef değerlerle karşılaştırın.
