Pelsan Largo G2 20W 6500K IP65 60cm Led Etanj Armatür - 115787

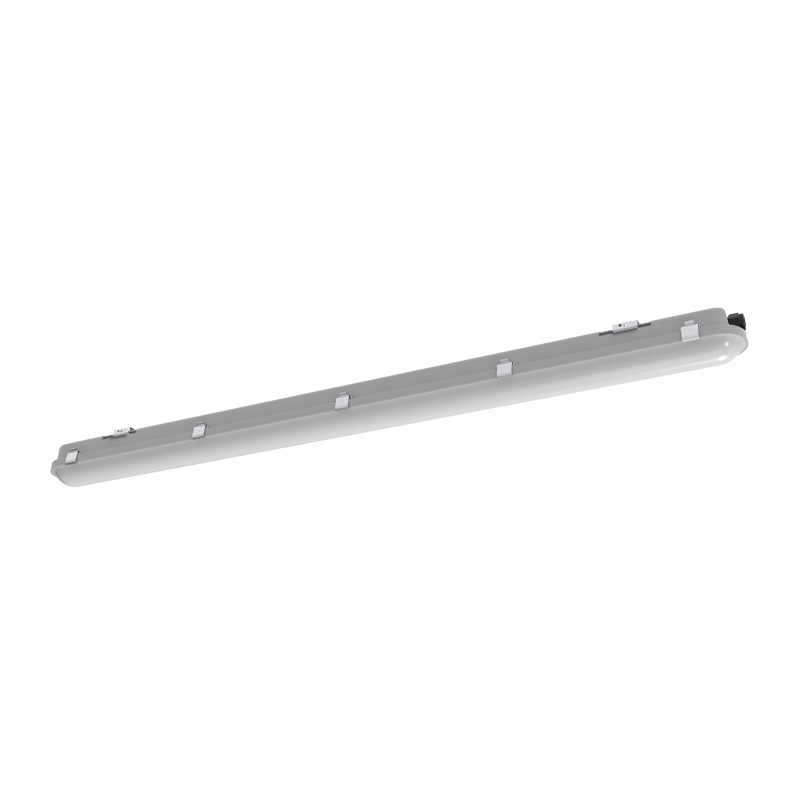

Pelsan Largo G2 20W 6500K IP65 60cm Led Etanj Armatür (115787), Pelsan'ın Largo G2 etanj armatür ailesinden 610 mm boyunda, 20 W güçte bir LED etanj armatürdür. Pelsan belgesine göre 2.640 lm ışık akısı ve 132 lm/W etkinlik faktörüyle 6500K beyaz ışık verir; polikarbonat gövdesi IP65 ve IK08 sınıfındadır. Bu sayfadaki teknik değerler Pelsan'ın ürün belgesinden alınmıştır; varyant seçimi, gövde koruması ve montaj adımlarını açıklıyoruz.

Teknik Özellikler

115787 Ürün Kodu ve Largo G2 Varyantları

Pelsan ürün kodları sıralı numaralardır; kodun hanelerinden güç veya renk sıcaklığı okunmaz. Pelsan belgesinde belirtildiği gibi ürün kodları renk sıcaklığına, boyuta ve opsiyona göre değişir: her güç, renk sıcaklığı ve gövde boyu ayrı bir koddur. Bu nedenle sipariş, ürün adındaki değerlere değil koda göre verilir. Pelsan Largo G2 belgesinde kod satırı bulunan varyantlar:

Tablodaki değerler pelsan.com.tr'deki Largo G2 datasheet'inin kod satırlarından alınmıştır. Bağlantı verilmeyen kodların stok durumu Mutel'den sorulur.

Mutel'de ayrıca Largo G2 ailesinde şu kodlar listelenir: 115788 (20 W 4000K), 115886 (34 W 4000K), 116246 (40 W 6500K), 116247 (34 W 4000K acil kitli), 116300 (34 W 6500K acil kitli). Bu kodların ayrı satırı bu belgede bulunmadığından değerleri sipariş öncesinde Mutel'den teyit edilir. Tüm etanj seçenekleri LED etanj armatürler kategorisinde yer alır.

Renk Sıcaklığı, Işık Akısı ve Verim

Pelsan belgesine göre Largo G2 ailesi 3000K, 4000K, 6500K renk sıcaklıklarında üretilir; 115787 kodlu bu ürün 6500K, yani beyaz ışık sürümüdür. Beyaz ışık; depo, fabrika, otopark ve saha gibi görsel algının ve dikkat seviyesinin önemli olduğu endüstriyel alanlarda tercih edilir. Daha yumuşak bir ton istenen genel ve ticari alanlarda 4000K gün ışığı seçilir.

Ürün 20 W güçte 2.640 lm ışık akısı verir; etkinlik faktörü 132 lm/W'tır. Renk geri verim indeksi 80'in üzerinde, ışık açısı 160° ve fotobiyolojik risk grubu RG1 olarak verilir. Geniş ışık açısı, raf koridorları ve üretim hatları gibi uzun alanlarda armatürlerin daha düzgün bir aydınlatma dağılımı oluşturmasına yardım eder.

Renk sıcaklığı seçimini anlatan renk sıcaklığı ve Kelvin rehberi ile depo ve fabrikalarda gereken aydınlık düzeylerini anlatan depo ve fabrika aydınlatması EN 12464 rehberi, armatür sayısını planlarken yol gösterir.

IP65 ve IK08: Etanj Gövde Ne Sağlar?

Etanj armatür; toz, nem ve su sıçramasının olduğu ortamlarda kullanılan kapalı gövdeli armatürdür. EN 60529'a göre IP65 sınıfında ilk hane (6) gövdenin toza karşı tam sızdırmaz olduğunu, ikinci hane (5) her yönden gelen su püskürtmesine karşı korunduğunu gösterir. EN 62262'ye göre IK08 ise gövdenin 5 joule darbe enerjisine dayanacak şekilde test edildiğini ifade eder.

Belgeye göre gövde polikarbonattır, alev koruması 650 °C olarak verilir ve kablo girişi PG11 rakorla yapılır. Ailenin özellikleri arasında paslanmaz çelik mandallar ve askı takımı, kolay değiştirilebilir LED modül ve sürücü ile sahada bakım kolaylığı sayılır.

Polikarbonat ve alüminyum gövdelerin hangi ortamda öne çıktığını anlatan alüminyum ve polikarbonat etanj gövde karşılaştırması ile LED etanj ve T8 tüp etanj karşılaştırması, gövde ve ışık kaynağı seçiminde fikir verir.

Öne Çıkan Özellikler

• 132 lm/W etkinlik: 20 W güçte 2.640 lm ışık akısı.

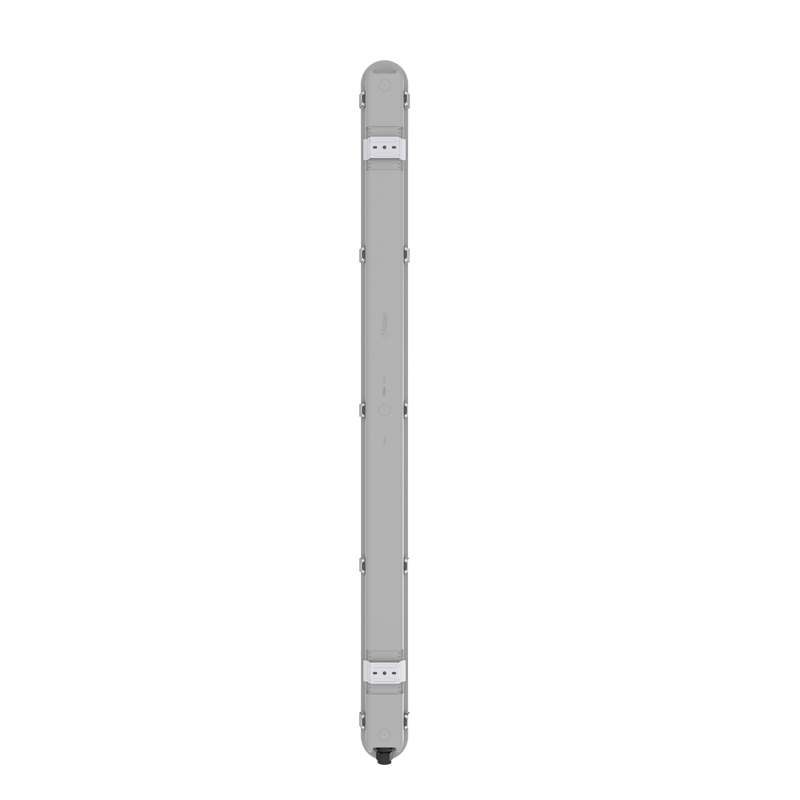

• 610 mm gövde: 610 × 80 × 75 mm; kablo tavasına veya sıva üstüne montaj.
• IP65 / IK08: Toza karşı sızdırmaz, su püskürtmesine dayanıklı, darbeye dayanımlı polikarbonat gövde.

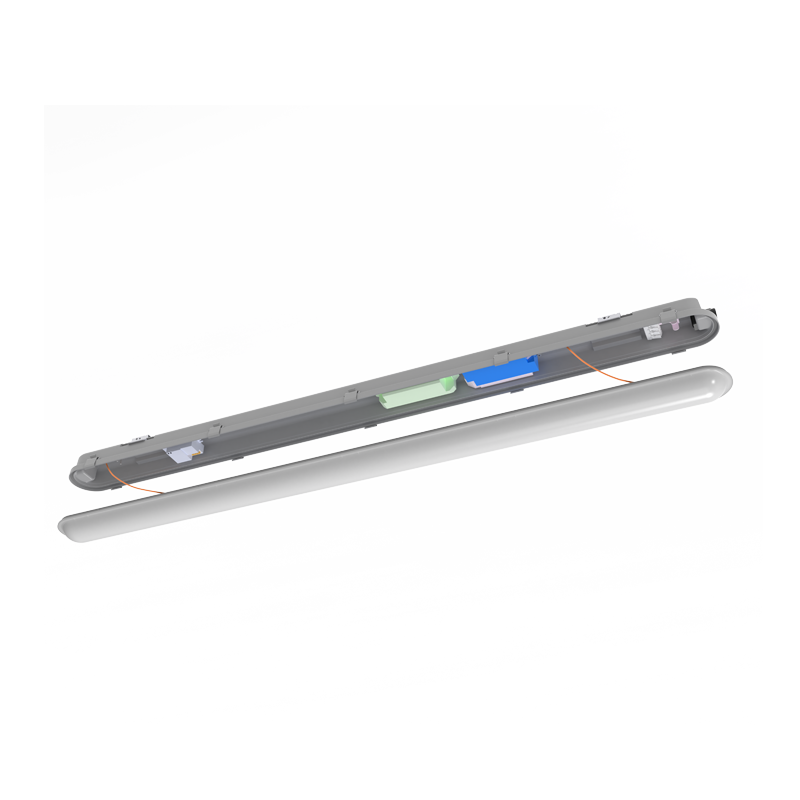

• Bakım kolaylığı: Kolay değiştirilebilir LED modül ve sürücü; paslanmaz çelik mandallar ve askı takımı (aile özelliği).
• 6500K beyaz ışık: CRI >80, 160° ışık açısı, fotobiyolojik risk grubu RG1.
• Verimli elektronik: 220–240 V AC, güç faktörü >0,95, sınıf I.
• Uzun ömür: LED çip ömrü L70 Tc@105 °C >102.000 saat; sürücü ömrü Tc@65 °C >50.000 saat; çalışma sıcaklığı -20 °C ile +45 °C.

Kullanım Alanları

• Depo ve lojistik merkezleri: Raf koridorları ve sevkiyat alanlarında genel aydınlatma
• Fabrika üretim alanları: Toz ve nemin bulunduğu üretim hatları
• Kapalı otoparklar: Nemli ve tozlu ortamda uzun gövdeli etanj aydınlatma
• Teknik hacimler: Kazan dairesi, pompa odası ve depo altı alanlar
• Kısa gövde gereken hacimler: Pano odası, merdiven sahanlığı ve raf altı gibi 610 mm gövdenin sığdığı alanlar

• Elektriksel koruma sınıfı I'dir; armatürün koruma iletkeni (topraklama) mutlaka bağlanır.
• Çalışma sıcaklığı -20 °C ile +45 °C aralığındadır; daha soğuk dondurucu depolar için ailenin Frozen seçeneği değerlendirilir.
• Patlayıcı ortam (Ex) bölgelerinde kullanılmaz; bu alanlar için Ex-proof sertifikalı etanj armatür seçilir.
• Belgede DALI, 1-10 V, 1 saat ve 3 saat acil kit (Ta 0 °C / 40 °C) ile radar sensör opsiyon olarak işaretlidir; ürün kodu opsiyona göre değiştiğinden opsiyonlu sürüm ayrı kodla sipariş edilir.
• Teknik değerler çalışma koşullarına bağlı olarak ±%7 toleranslıdır.

Patlayıcı ortamlar için uygun seçenekler exproof etanj armatürleri kategorisinde listelenir.

115787 ile Aydınlatma Planı

2.640 lm ile bu kod dar koridor, teknik oda ve küçük hacimlere uygundur; armatür başına ışık akısı düşük kaldığı için geniş alanlarda armatürler daha sık aralıkla yerleştirilir. 610 mm gövdeyle 30 metrelik kesintisiz bir hatta yaklaşık 49 armatür sığar. Aşağıdaki örnek senaryolar, 115787 için kaba bir başlangıç adedi ve enerji tüketimi verir:

Adet hesabında kullanım ve bakım katsayılarının çarpımı 0,5, yıllık enerjide günde 12 saat tam güçte çalışma kabul edilmiştir. Hedef değerler örnektir; gerçek gereksinim ve kesin adet, tavan yüksekliği, yüzey yansımaları ve yerleşime göre aydınlatma hesabıyla belirlenir.

Montaj ve Devreye Alma

1. Montaj öncesinde besleme hattını enerjisiz hâle getirin ve gerilim olmadığını ölçerek doğrulayın.
2. Armatürü kablo tavasına veya sıva üstü montaj yüzeyine yerleştirin; 610 mm gövde boyunu ve askı noktalarını önceden işaretleyin.
3. Besleme kablosunu PG11 rakordan geçirin ve rakoru sıkarak kablo girişinin sızdırmazlığını sağlayın.
4. Faz, nötr ve koruma iletkenini (topraklama) bağlantı klemenslerine bağlayın; sınıf I armatürde topraklama bağlantısı atlanmaz.
5. Difüzörü paslanmaz çelik mandallarla tam oturacak şekilde kapatın; IP65 koruması kapağın doğru kapanmasına bağlıdır.
6. Enerji verip armatürün yandığını kontrol edin; ortam ölçümünü aydınlatma hesabındaki hedef değerlerle karşılaştırın.
