Pelsan Largo 2X58W T8 IP65 150cm Elektronik Balastlı Etanj Armatür - 102883
İndirim
Pelsan Aydınlatma - LED Etanj Teknolojisi; GRP Gövde, Yüksek Korozyon ve Darbe Dayanıklılığı IK06, PC Camlı, 5 Yıl Garantili, Normal Tip Floresan İle Çalışmaktadır
TSE Belgeli
Stok Sorunuz
Gelince Haber VerÜrün CE ve TSE belgelidir. Ürün EN 60598-2-1 standardına uygundur.

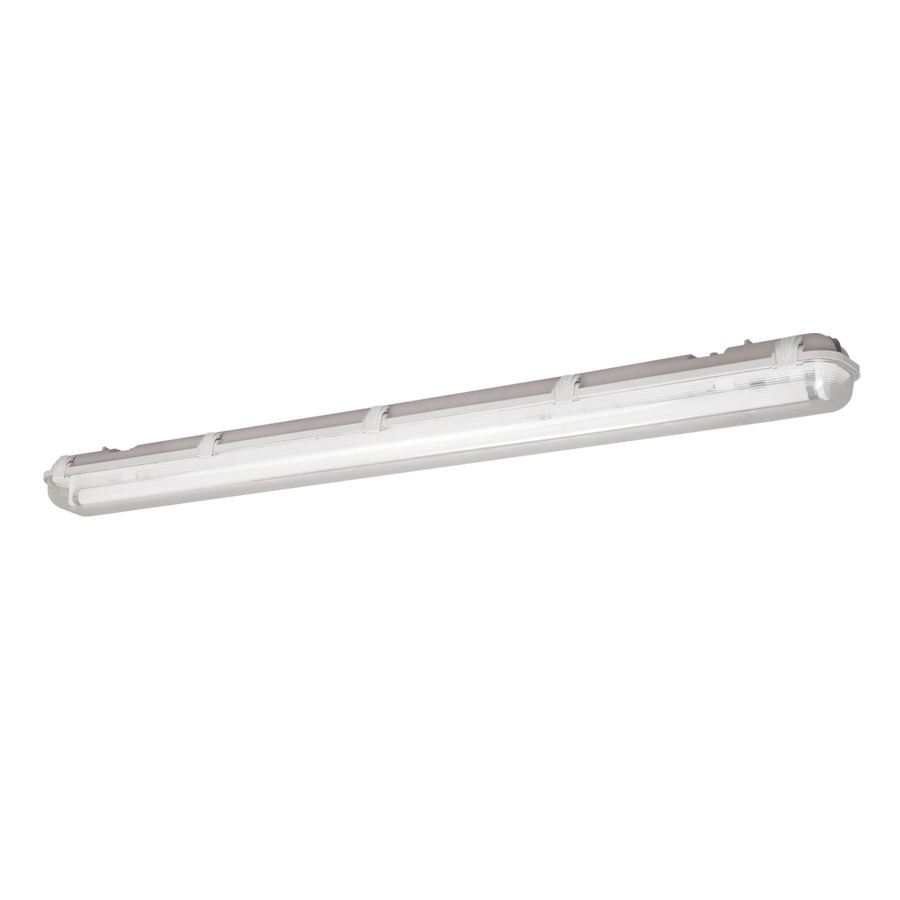

Pelsan Largo 2X58W T8 IP65 150cm Elektronik Balastlı Etanj Armatür (102883), Pelsan'ın Largo T8 etanj ailesinden 2 × 58 W TL-D lambalı, elektronik balastlı ve 1580 mm boyunda bir T8 etanj armatürdür. Pelsan belgesine göre lamba ışık akısı toplam 10.000 lm, akım 0,49 A ve güç faktörü >0,95'tir; fiberglas gövdesi IP65 sınıfındadır. Bu sayfadaki teknik değerler Pelsan'ın ürün belgesinden alınmıştır; balast, lamba ve montaj adımlarını açıklıyoruz.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün adı | Pelsan Largo 2X58W T8 IP65 150cm Elektronik Balastlı Etanj Armatür |
| Ürün kodu | 102883 |
| Mutel stok kodu | 4335 |
| Marka / aile | Pelsan Largo T8 |
| Ürün tipi | T8 etanj armatür |
| Lamba | 2 × 58 W TL-D, G13 duy |
| Lamba ışık akısı | 2 × 5.000 lm (toplam 10.000 lm) |
| Balast | Elektronik (A2 sınıfı) |
| Akım | 0,49 A |
| Güç faktörü | >0,95 |
| Reflektör | Elektrostatik toz boya kaplı metal |
| Difüzör / ön kapak | Yüksek ışık geçirgenlikli optik kapak |
| Elektriksel koruma sınıfı | Sınıf I (belgedeki sınıf sembolü) |
| Gövde | Cam elyaf katkılı fiberglas |
| Koruma sınıfı | IP65 |
| Alev koruması | 650 °C |
| Boyutlar (a × b × c) | 1580 × 85 × 125 mm |
| Standartlar | EN 60598-2-1 |
| Koli | 6 adet; 0,12402 m³; 25 kg |
| Veri kaynağı | Pelsan Largo T8 belgesi (Mutel'de yayımlanan Pelsan dokümanı) |
102883 Ürün Kodu ve Largo T8 Varyantları
Pelsan ürün kodları sıralı numaralardır; kodun hanelerinden güç veya renk sıcaklığı okunmaz. Ürün kodu güce, renk sıcaklığına, boyuta ve opsiyona göre değişir; bu nedenle sipariş, ürün adındaki değerlere değil koda göre verilir. Pelsan Largo T8 belgesinde kod satırı bulunan varyantlar:
| Ürün Kodu | Lamba | Gövde Boyu | Lamba Işık Akısı | Akım |
|---|---|---|---|---|
| 102677 | 1 × 18 W | 663 mm | 1.300 lm | 0,10 A |
| 102697 | 2 × 18 W | 670 mm | 2.600 lm | 0,18 A |
| 102724 | 1 × 36 W | 1273 mm | 3.250 lm | 0,165 A |
| 102761 | 2 × 36 W | 1280 mm | 6.500 lm | 0,31 A |
| 102872 | 1 × 58 W | 1573 mm | 5.000 lm | 0,25 A |
| 102883 | 2 × 58 W (bu ürün) | 1580 mm | 10.000 lm | 0,49 A |
Değerler Pelsan'ın Largo T8 belgesinin kod satırlarından alınmıştır. Bağlantı verilmeyen kodların stok durumu Mutel'den sorulur.
Tüm seçenekler Led tube & T8 etanj armatürler kategorisinde yer alır.
Lamba, Işık Akısı ve Verim
Bu armatür 2 × 58 W T8 floresan lamba ile çalışır; Pelsan belgesi lamba ışık akısını toplam 10.000 lm olarak verir. Renk sıcaklığı takılan lambaya göre belirlenir. Belgede LED tüp lamba uygulaması da opsiyon olarak sayılır; T8 floresan yerine LED tüp kullanılacaksa armatür bağlantısı LED tüpün türüne göre yeniden düzenlenir.
LED tüp ile entegre LED armatür arasındaki farkları anlatan LED etanj ve T8 tüp etanj karşılaştırması ile depo ve fabrika aydınlatması EN 12464 rehberi, seçimde yol gösterir.
İpucu: Floresan lambalı armatürde ışık akısı lambanın yaşıyla azalır; aydınlatma hesabında bakım katsayısını bu düşüşü karşılayacak şekilde seçin.
IP65: Etanj Gövde Ne Sağlar?
Etanj armatür; toz, nem ve su sıçramasının olduğu ortamlarda kullanılan kapalı gövdeli armatürdür. EN 60529'a göre IP65 sınıfında ilk hane (6) gövdenin toza karşı tam sızdırmaz olduğunu, ikinci hane (5) her yönden gelen su püskürtmesine karşı korunduğunu gösterir.
Belgeye göre gövde ısı değişiminden etkilenmeyen cam elyaf katkılı fiberglastır; ısı değişimine ve çevre şartlarına uygun, ek yeri olmayan poliüretan conta ve polimer enjeksiyon mandallar kullanılır. Reflektör elektrostatik toz boya kaplı metaldir ve zamanla sararmaz; optik kapak yüksek ışık geçirgenliği ve homojen yayılım sağlar.
Elektronik Balast ve T8 Lamba
Belgede balast A2 sınıfı, düşük güç kayıplı ve 50.000 saatin üzerinde ömürlü elektronik balast olarak tanımlanır. Sıcak ateşleme özelliği en az 50.000 açma kapamaya uygun uzun lamba ömrü sağlar; etkin güç faktörü düzeltmesi şebeke dalgalanmalarında sabit ışık verir. Bu kodun akımı 0,49 A'dir; çıkış klemensi 2,5 mm² kablo montajına uygundur ve seri montaj için çift çıkış deliği bulunur.
Öne Çıkan Özellikler
- 2 × 58 W TL-D: Toplam 10.000 lm lamba ışık akısı; elektronik balast, 0,49 A.
- IP65: Cam elyaf katkılı fiberglas gövde, yüksek ışık geçirgenlikli optik kapak.
- Pelsan belgesinden: A2 sınıfı, düşük güç kayıplı, 50.000 saatin üzerinde ömürlü elektronik balast; minimum 50.000 açma kapamaya uygun sıcak ateşleme; şebeke dalgalanmalarından etkilenmeyen etkin güç faktörü düzeltmesi; 2,5 mm² kablo montajına uygun yanmaz çıkış klemensi; seri elektriksel montaj için çift çıkış deliği; isı değişiminden etkilenmeyen fiberglas gövde ve ek yeri olmayan poliüretan conta.
- Elektriksel sınıf: Sınıf I.
Kullanım Alanları
- Kapalı depolar: Raf koridorları ve depo içi genel aydınlatma
- Fabrika ve atölyeler: Toz ve nemin bulunduğu üretim alanları
- Kapalı otoparklar: Nemli ortamda sıralı hat aydınlatması
- Teknik hacimler: Kazan dairesi, pompa odası ve servis koridorları
- Elektriksel koruma sınıfı I'dir; armatürün koruma iletkeni (topraklama) mutlaka bağlanır.
- Patlayıcı ortam (Ex) bölgelerinde kullanılmaz; bu alanlar için Ex-proof sertifikalı ürün seçilir.
- Belgede DALI ve koridor fonksiyonu, B2 sınıfı manyetik balast, 3 saate kadar acil durum aydınlatma ünitesi ve LED tüp lamba uygulaması opsiyon olarak sayılır.
Patlayıcı ortamlar için uygun seçenekler exproof etanj armatürleri kategorisinde listelenir.
102883 ile Aydınlatma Planı
10.000 lm ile bu kod orta ölçekli hacim ve sahalar için dengeli bir seçenektir; aydınlık hedefi yükseldikçe armatür sayısı artar. Aşağıdaki örnek senaryolar, 102883 için kaba bir başlangıç adedi ve enerji tüketimi verir:
| Örnek alan | Alan | Hedef | Yaklaşık adet | Toplam güç | Yıllık enerji |
|---|---|---|---|---|---|
| Koridor veya geçiş alanı | 50 m² | 100 lx | 1 adet | 116 W | 508 kWh |
| Küçük depo veya atölye | 100 m² | 200 lx | 4 adet | 464 W | 2.032 kWh |
| Orta ölçekli depo | 250 m² | 150 lx | 8 adet | 928 W | 4.065 kWh |
| Üretim veya hazırlık alanı | 500 m² | 300 lx | 30 adet | 3.480 W | 15.242 kWh |
Adet hesabında lamba ışık akısı esas alınmış, kullanım ve bakım katsayılarının çarpımı 0,5 kabul edilmiş, yıllık enerjide günde 12 saat tam güçte çalışma varsayılmıştır. Hedef değerler örnektir; gerçek gereksinim ve kesin adet, montaj yüksekliği, yüzey yansımaları ve yerleşime göre aydınlatma hesabıyla belirlenir.
Montaj ve Devreye Alma
- Montaj öncesinde besleme hattını enerjisiz hâle getirin ve gerilim olmadığını ölçerek doğrulayın.
- Armatürü kablo tavasına veya sıva üstü montaj yüzeyine yerleştirin; 1580 mm gövde boyunu ve askı noktalarını önceden işaretleyin. Uzun gövdeyi kaldırırken sarkmaması için iki noktadan destekleyin.
- 2 × 58 W TL-D (G13) lambaları duylara oturtun ve çevirerek kilitleyin.
- Besleme kablosunu armatürün kablo girişinden geçirin ve girişin sızdırmazlığını sağlayın.
- Faz, nötr ve koruma iletkenini (topraklama) bağlantı klemenslerine bağlayın; sınıf I armatürde topraklama bağlantısı atlanmaz.
- Kapağı tam oturacak şekilde kapatın; IP65 koruması kapağın doğru kapanmasına bağlıdır.
- Enerji verip armatürün yandığını kontrol edin; ortam ölçümünü proje için belirlenen hedef aydınlık düzeyiyle karşılaştırın.
Pelsan Largo T8 ve diğer seçenekler
Depo, fabrika ve yüksek tavan aydınlatması
Kelvin ve ton seçimi
EN 12464 aydınlık düzeyleri rehberi
Mutel Elektrik, 2013 yılından beri Pelsan'ın resmi satış bayisidir. Tüm Pelsan sıva altı LED, sıva üstü LED, downlight, steril, lineer aydınlatma, sarkıt avize, aplik, LED tavan lambası, sıva üstü spot, downlight / sıva altı spot, ray spot, yüksek tavan, etanj LED, bant, kanopi, 24 V AC/DC ve 110 V AC armatürleri ile acil aydınlatma, acil yönlendirme, Ex-Proof Zone 1/21 ve Zone 2/22, solar aydınlatma, yol aydınlatma, projektör, wallwasher, park ve bahçe direkleri, bollard ve çimen aydınlatma, set üstü, aplik ve glop, yer ve duvar gömme armatürleri, LED lamba, LED tüp ve sensör ürünlerini Mutel'den tedarik edebilirsiniz.
Proje ve toptan alımlar için eticaret@mutel.com.tr adresine yazabilirsiniz. 2013 yılından beri Pelsan aydınlatma bayisi olan Mutel Elektrik, Karaköy, Çerkezköy OSB ve Hadımköy şubelerinden tedarik desteği verir.
Sıkça Sorulan Sorular
Pelsan belgesine göre 2 × 58 W TL-D lambalarla toplam lamba ışık akısı 10.000 lm'dir; armatürden çıkan ışık, reflektör ve optik kapak verimine bağlıdır.
Günde 12 saat tam güçte çalışan tek armatür yılda yaklaşık 508 kWh harcar (116 W × 12 saat × 365 gün). Balast kaybı bu hesaba dahil değildir.
EN 60529'a göre IP65 sınıfında ilk hane (6) gövdenin toza karşı tam sızdırmaz olduğunu, ikinci hane (5) her yönden gelen su püskürtmesine karşı korunduğunu gösterir.
Renk sıcaklığı takılan lambaya göre belirlenir.
Belgede DALI ve koridor fonksiyonu, B2 sınıfı manyetik balast, 3 saate kadar acil durum aydınlatma ünitesi ve LED tüp lamba uygulaması opsiyon olarak sayılır.
Evet. Armatür sınıf I'dir; koruma iletkeninin (topraklama) bağlanması zorunludur.
