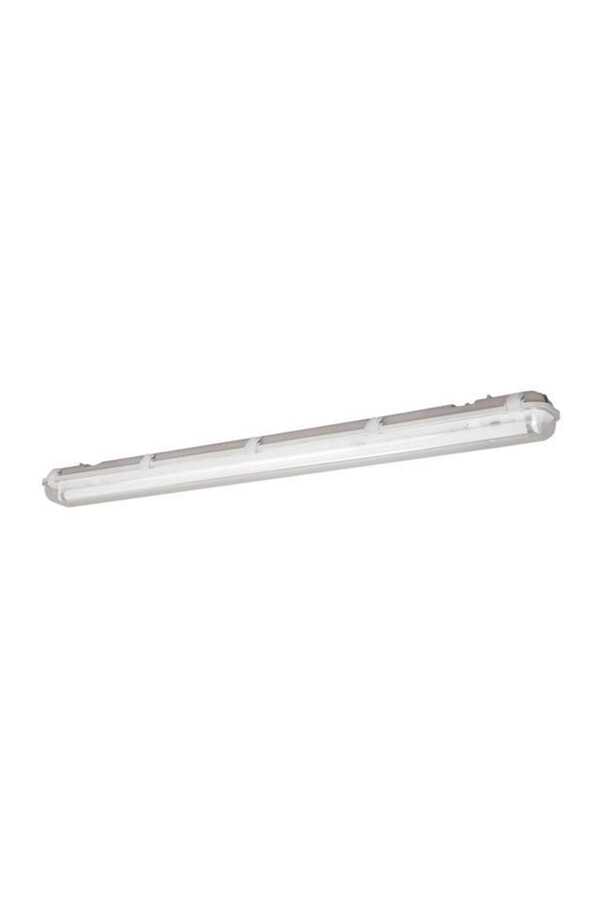

Pelsan Largo 2x28W T8 IP65 120cm Elektronik Balastlı Etanj Armatür - 102815

Pelsan Largo 2x28W T8 IP65 120cm Elektronik Balastlı Etanj Armatür (102815), Pelsan'ın Largo T8 ailesinde 56 W güçte, 120 cm boyunda bir T8 etanj armatürdür; cam elyaf katkılı fiberglas gövdesi IP65 sınıfındadır. Pelsan'ın Largo T8 belgesinde bu kodun ayrı satırı bulunmadığı için ışık akısı gibi koda özgü değerleri yazmıyoruz; gövde, optik ve elektrik değerleri aile belgesinden alınmıştır. Kod seçimi ve montaj adımlarını açıklıyoruz.

Teknik Özellikler

102815 Ürün Kodu ve Largo T8 Varyantları

Pelsan ürün kodları sıralı numaralardır; kodun hanelerinden güç veya renk sıcaklığı okunmaz. Ürün kodu güce, renk sıcaklığına, boyuta ve opsiyona göre değişir; bu nedenle sipariş, ürün adındaki değerlere değil koda göre verilir. Pelsan Largo T8 belgesinde kod satırı bulunan varyantlar:

Değerler Pelsan'ın Largo T8 belgesinin kod satırlarından alınmıştır. Bağlantı verilmeyen kodların stok durumu Mutel'den sorulur.

Mutel ürün adında 2 × 28 W T8 yazar; Pelsan Largo T8 belgesinde 28 W lamba satırı yoktur (120 cm çift lambalı satır 2 × 36 W'tır). Sayfadaki teknik değerler Pelsan belgesine göre verilmiştir; ürün adı değiştirilmemiştir.

102815 için 102761, belgede aynı boydaki çift lambalı koddur; tablodaki değerler o koda aittir ve 102815 için geçerli kabul edilmemelidir. Aydınlatma hesabı yapılacaksa bu kodun güncel değerini Mutel'den isteyebilirsiniz.

Tüm seçenekler Led tube & T8 etanj armatürler kategorisinde yer alır.

Lamba, Işık Akısı ve Verim

Bu armatür ürün adına göre 2 × 28 W T8 floresan lamba ile çalışır; bu kodun lamba ışık akısı belgede ayrı satır olarak verilmez; belgedeki 2 × 36 W satırında (102761) toplam 6.500 lm yer alır. Renk sıcaklığı takılan lambaya göre belirlenir. Belgede LED tüp lamba uygulaması da opsiyon olarak sayılır; T8 floresan yerine LED tüp kullanılacaksa armatür bağlantısı LED tüpün türüne göre yeniden düzenlenir.

LED tüp ile entegre LED armatür arasındaki farkları anlatan LED etanj ve T8 tüp etanj karşılaştırması ile depo ve fabrika aydınlatması EN 12464 rehberi, seçimde yol gösterir.

IP65: Etanj Gövde Ne Sağlar?

Etanj armatür; toz, nem ve su sıçramasının olduğu ortamlarda kullanılan kapalı gövdeli armatürdür. EN 60529'a göre IP65 sınıfında ilk hane (6) gövdenin toza karşı tam sızdırmaz olduğunu, ikinci hane (5) her yönden gelen su püskürtmesine karşı korunduğunu gösterir.

Belgeye göre gövde ısı değişiminden etkilenmeyen cam elyaf katkılı fiberglastır; ısı değişimine ve çevre şartlarına uygun, ek yeri olmayan poliüretan conta ve polimer enjeksiyon mandallar kullanılır. Reflektör elektrostatik toz boya kaplı metaldir ve zamanla sararmaz; optik kapak yüksek ışık geçirgenliği ve homojen yayılım sağlar.

Elektronik Balast ve T8 Lamba

Belgede balast A2 sınıfı, düşük güç kayıplı ve 50.000 saatin üzerinde ömürlü elektronik balast olarak tanımlanır. Sıcak ateşleme özelliği en az 50.000 açma kapamaya uygun uzun lamba ömrü sağlar; etkin güç faktörü düzeltmesi şebeke dalgalanmalarında sabit ışık verir. Bu kodun akımı belgede ayrı satır olarak verilmez; çıkış klemensi 2,5 mm² kablo montajına uygundur ve seri montaj için çift çıkış deliği bulunur.

Öne Çıkan Özellikler

• 56 W: Ürün adındaki güç; Largo T8 ailesinin gövde ve optik özellikleri.
• IP65: Cam elyaf katkılı fiberglas gövde, yüksek ışık geçirgenlikli optik kapak.
• Pelsan belgesinden: A2 sınıfı, düşük güç kayıplı, 50.000 saatin üzerinde ömürlü elektronik balast; minimum 50.000 açma kapamaya uygun sıcak ateşleme; şebeke dalgalanmalarından etkilenmeyen etkin güç faktörü düzeltmesi; 2,5 mm² kablo montajına uygun yanmaz çıkış klemensi; seri elektriksel montaj için çift çıkış deliği; isı değişiminden etkilenmeyen fiberglas gövde ve ek yeri olmayan poliüretan conta.

Kullanım Alanları

• Kapalı depolar: Raf koridorları ve depo içi genel aydınlatma
• Fabrika ve atölyeler: Toz ve nemin bulunduğu üretim alanları
• Kapalı otoparklar: Nemli ortamda sıralı hat aydınlatması
• Teknik hacimler: Kazan dairesi, pompa odası ve servis koridorları

• Belgede elektriksel koruma sınıfı ayrıca verilmez; koruma iletkeni bağlantısı armatürün kullanım kılavuzuna göre yapılır.
• Patlayıcı ortam (Ex) bölgelerinde kullanılmaz; bu alanlar için Ex-proof sertifikalı ürün seçilir.
• Belgede DALI ve koridor fonksiyonu, B2 sınıfı manyetik balast, 3 saate kadar acil durum aydınlatma ünitesi ve LED tüp lamba uygulaması opsiyon olarak sayılır.

Patlayıcı ortamlar için uygun seçenekler exproof etanj armatürleri kategorisinde listelenir.

102815 ile Aydınlatma Planı

Bu kodun ışık akısı belgede yer almadığından adet hesabı burada yapılmaz; enerji tüketimi ürün adındaki güçten hesaplanabilir. Günde 12 saat tam güçte çalışmada 102815 için tüketim aşağıdaki tabloda verilmiştir.

Montaj ve Devreye Alma

1. Montaj öncesinde besleme hattını enerjisiz hâle getirin ve gerilim olmadığını ölçerek doğrulayın.
2. Armatürü kablo tavasına veya sıva üstü montaj yüzeyine yerleştirin; 1200 mm gövde boyunu ve askı noktalarını önceden işaretleyin.
3. 2 × 28 W TL-D (G13) lambaları duylara oturtun ve çevirerek kilitleyin.
4. Besleme kablosunu armatürün kablo girişinden geçirin ve girişin sızdırmazlığını sağlayın.
5. Faz, nötr ve koruma iletkenini bağlantı klemenslerine bağlayın; koruma iletkeni bağlantısını armatürün kullanım kılavuzundan kontrol edin.
6. Kapağı tam oturacak şekilde kapatın; IP65 koruması kapağın doğru kapanmasına bağlıdır.
7. Enerji verip armatürün yandığını kontrol edin; ortam ölçümünü proje için belirlenen hedef aydınlık düzeyiyle karşılaştırın.
