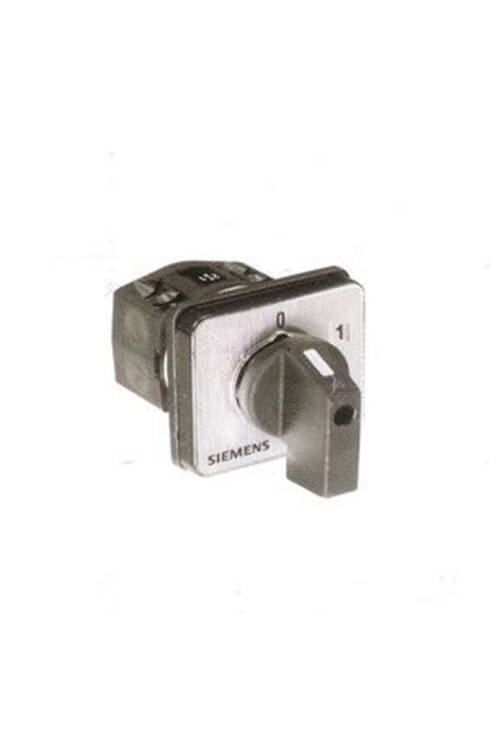

Siemens 0-1 Açma Kapama Paket Şalter 3LF0422-5AC00

Siemens 63A Üç Fazlı Paket Şalter 3LF0422-5AC00, SENTRON 3LF0 serisine ait bir paket şalterdir. 63 A anma akımı ve üç fazlı yapısıyla kumanda ve tesisat devrelerinde el ile aç-kapa görevini üstlenir. Siemens bu sipariş kodu için ayrıntılı veri sayfası yayımlamıyor; aşağıdaki değerler Siemens SiePortal ürün kaydından alınmıştır.

Teknik Özellikler

3LF0422-5AC00 Kodu Ne Anlatıyor?

Siemens 3LF0 kodları paket şalterin akım kademesini, faz yapısını ve kumanda işlevini taşır. Aynı gövde farklı kontak düzenleriyle sunulduğu için kodun tamamı sipariş sırasında doğrulanır. Sipariş listesi doğrularken bu okuma, yanlış gövde veya uyumsuz aksesuar hatasını daha kâğıt üzerindeyken yakalar.

Alçak gerilim tarafındaki sigorta kodlarının aynı mantıkla okunduğunu gösteren Siemens 5SL kod okuma rehberi, karışık bir pano listesini doğrularken yol gösterir.

Paket Şalter Nerede Kullanılır?

Paket şalterler, kol çevrilerek çalışan mekanik kumanda elemanlarıdır. Elektronik bileşen içermez, besleme gerilimine ihtiyaç duymazlar ve konumları gözle görülür. Kumanda panolarında, makine tesisatında ve küçük tesisat devrelerinde el ile açma-kapama ya da devre seçme görevini üstlenirler.

Bu üründe 63 A anma akımı ve üç fazlı yapı bulunur; işlev olarak devreyi açıp kapatır. Koruma işlevi yoktur; devrenin önünde sigorta veya otomatik sigorta bulunması gerekir.

Aç-Kapa ile Devre Değiştirme Modeli Arasındaki Fark

Mutel'de aynı 63 A kademesinde iki işlev seçeneği listelenir: 3LF0422-5AC00 ve 3LF0422-4BF00. Akım ve gövde sınıfı ortaktır; değişen tek şey kolun hangi kumanda düzenini sağladığıdır.

Aç-kapa modeli devreyi yalnızca açıp kapatır. Devre değiştirme modeli ise iki kaynak veya iki yük arasında seçim yapmayı sağlar ve orta konumda her iki tarafı da açık bırakır; jeneratör-şebeke seçimi gibi uygulamalarda bu yapı aranır.

Öne Çıkan Özellikler

• 63 A anma akımı: Üç fazlı devrelerde 63 A'e kadar kumanda.
• İşlev: Aç-kapa kumandası; kol iki konum arasında çalışır.
• Kumanda açısı: 60° kol çevirme açısı; dar pano yüzeylerinde rahat kullanım.
• Kompakt gövde: Net ağırlık 0,41 kg, ambalaj ölçüleri 68,00 × 133,00 × 68,00 mm.
• Güncel ürün: Siemens kayıtlarında yaşam döngüsü durumu aktif ürün.
• Pano ve makine kumandası: Tesisat ve makine panolarında el ile kumanda elemanı olarak kullanılır.
• Sade yapı: Elektronik bileşen içermez; besleme gerilimine ihtiyaç duymadan mekanik olarak çalışır.

Aynı Seride Diğer Kademeler

SENTRON 3LF0 paket şalterleri Mutel'de farklı akım ve işlev seçenekleriyle listelenir. Aşağıdaki tablo sipariş edilebilen kodları yan yana verir.

Devrenin önünde kullanılacak koruma cihazları Siemens otomatik sigorta kategorisinde listelenir.

Kullanım Alanları

• Kumanda panoları: El ile aç-kapa kumandası gereken devreler
• Makine tesisatı: Yardımcı devrelerin ve küçük motorların kumandası
• Tesisat uygulamaları: Aydınlatma ve priz gruplarının pano üzerinden kumandası
• Atölye ekipmanı: Tezgâh ve küçük makinelerin enerji kesme noktası
• Bakım ayırması: Servis öncesi devrenin el ile ayrılması

• Kısa devre ve aşırı yük koruması sağlamaz; devrede ayrıca sigorta veya otomatik sigorta bulunmalıdır.
• Anma akımı 63 A'dir; bu değerin üzerindeki hatlarda daha büyük kademe veya yük kesici seçilir.
• Bu ürün kodu için Siemens ayrıntılı veri sayfası yayımlamamaktadır; kesme kapasitesi ve ömür değerleri gibi ayrıntılar için Siemens ile teyit edilmesi önerilir.
• Acil durdurma işlevi için tasarlanmamıştır; acil kapatma noktalarında kırmızı/sarı kollu yük kesici kullanılır.
• Motor devrelerinde sık anahtarlama için uygun değildir; bu uygulamalarda kontaktör tercih edilir.

Montaj ve Devreye Alma

1. Panoyu enerjisiz hâle getirin ve gerilim yokluğunu ölçerek doğrulayın.
2. Şalteri pano yüzeyine veya kutusuna sabitleyin; kol ekseninin rahat çevrilebildiğini kontrol edin.
3. Giriş ve çıkış iletkenlerini klemens işaretlerine göre bağlayın.
4. Devrenin önünde sigorta veya otomatik sigorta bulunduğunu doğrulayın; paket şalter kısa devre koruması yapmaz.
5. Klemens vidalarını üretici talimatındaki torka göre sıkın.
6. Enerji verdikten sonra kolu her konumda deneyerek devrenin beklenen şekilde açılıp kapandığını doğrulayın.

Mutel Elektrik, 2014 yılından beri Siemens yetkili satıcısıdır. Tüm Siemens 5SL3 Klasik Serisi 4,5 kA Otomatlar; 5SL6 Klasik Serisi 6 kA Otomatlar; 5SL6 Serisi 6 kA Otomatlar; 5SL4 Serisi 10 kA Otomatlar; 5SY5 DC Otomatlar; 5ST3 Yardımcı Donanımlar; 5SV5 Kaçak Akım Koruma Röleleri; 5SZ1 Kaçak Akım Koruma Röleleri; 5SV3 Kaçak Akım Koruma Röleleri; 5SV SIQUENCE Serisi Kaçak Akım Koruma Röleleri; 5SU Kaçak Akım Koruma Röleli Otomatlar; 5SV6 Ark Hatası Algılama Cihazları; 5SD Alçak Gerilim Parafudrları; 5TT INSTA Kontaktörler; 5TT INSTA Kontaktörler için Yardımcı Kontaklar; 5TT Uzaktan Kumanda Darbe Akım Şalteri; 3NW Silindirik Sigortalar (Kartuş Sigortalar); 5SG Minized Sigortalar; 5SE Neozed Sigortalar; 5TE Toprak Priz (Raya Montaja Uygun); 7KT İşletme Saat Sayacı; 7LF Haftalık Digital Şalt Saati; 7LF Günlük Mekanik Şalt Saati; 3NA NH Bıçaklı Sigorta Monofaze ve Altlıkları; 3NA Çift Göstergeli NH Buşonlar; 3NE SITOR Hızlı Sigorta Buşonları; 3NX NH Bıçaklı Sigorta Aksesuarları; 5SB Diazed Sigortalar; SENTRON Haberleşmeli ve Ölçüm Özellikli Koruma Cihazları; SIRIUS 3RT Serisi Kontaktörler; SIRIUS 3RH Serisi Yardımcı Kontaktörler ve Kontaktör Aksesuarları; SIRIUS 3RT Serisi Kontaktör Aksesuarları; SIRIUS 3RV29 Bara Besleme Modülleri; SIRIUS 3RA2 ve 3RA8 Serisi Yolverme Kombinasyonları; SIRIUS 3RC7 ILM Akıllı Bağlantı Modülü; SIRIUS Yaylı Bağlantılı Ürünler 3RT, 3RV, 3RU; SIRIUS 3RV2 Serisi Motor Koruma Şalterleri; SIRIUS 3RV2 Aksesuarları; SIRIUS 3RU2 Termik Röleler ve Aksesuarları; SIRIUS 3RR Akım Algılama ve 3RB Elektronik Aşırı Akım Röleleri; 3TG10 Mini Kontaktörler; 3TY Yedek Bobinler ve Ana Kontak Takımları; 8US Bara Sistemleri; 3RF Solid State Röleler; 3RM1 Hibrit Motor Yolvericiler; 3RK13 ET200SP Motor Yol Vericiler ve e-Starter; 3RW55/52/50/40/30 Yumuşak Yol Vericiler; 3UF7/8 SIMOCODE Motor Yönetim Sistemleri; AS-I Haberleşme Ürünleri; SENTRON 3VA Kompakt Güç Şalterleri; SENTRON 3VM Kompakt Güç Şalterleri; 3UL ve 5SV Serisi Kaçak Akım Koruma Kombinasyonları ve Röleleri; SENTRON 3WA Açık Tip Otomatik Şalterler; SENTRON 3WL Açık Tip Otomatik Şalterler; SENTRON 3WT Açık Tip Güç Şalterleri; SENTRON 3KC9 ATC 6300 Cihazı; SENTRON 3KC9 ATC 3100 Cihazı; SENTRON 3KD Sigortasız Yük Kesicileri; SENTRON 3KC Manuel Transfer Şalteri; SENTRON 3KF Tipi Sigortalı Yük Kesicileri; SENTRON 3NJ4 Sigortalı Yük Ayırıcı; SENTRON 3NP1 NH Bıçaklı Sigortalı Yük Ayırıcı; 4RB Alçak Gerilim Güç Kondansatörleri; 4EU/4EP Harmonik Reaktörleri; SIRIUS 3RT26 Kondansatör Kontaktörleri; 4RB Dinamik Kompanzasyon Ürünleri, Reaktif Güç Rölesi; SENTRON 7KM PAC Enerji Analizörleri ve Kalite Kaydediciler; SENTRON 4NC Akım Transformatörleri; SENTRON 7KM/7KT PAC Enerji Sayaçları ve Aksesuarları; SENTRON Digital Çözümleri; SENTRON 3LD Ana Şalter / Acil Stop Şalteri; 3LF0 Serisi Paket Şalterler ve Aksesuarları; 3SU1 Serisi Plastik ve Metal Buton Elemanları; 3SU1 Serisi 30 mm, Mat Metal, Yassı Buton Elemanları; 3SU1 Serisi Potansiyometreler, Joystick Butonlar ve Aksesuarlar; 3SU1 Serisi Metal ve Plastik Gövdeli Buton Kutuları; 3SU1 Serisi Plastik ve Metal Buton Kafaları; 3SU1 Profinet Haberleşmeli Buton ve Sinyal Ürünleri; 3SB6 Serisi 22 mm Buton Elemanları ve Aksesuarları; 3SB2 Serisi 16 mm Buton Elemanları ve Aksesuarları; SIRIUS 3SE2/3SU1 Çift-El Konsolları ve Ayak Pedalları; SIRIUS 3SK1, 3SK2 ve 3TK28 Emniyet Röleleri; 3SE5 Menteşe Emniyet Şalterleri; 3SE5 Mekanik Emniyet Şalterleri; 3SE5 RFID ve 3SE6 Manyetik Emniyet Şalterleri; 3SE7 İpli Emniyet Şalterleri; 3SE5 Nihayet Şalterleri ve Aksesuarlar; 8WD Sinyal Kolonları ve Aksesuarları; 3RS7 Interface Dönüştürücüler; 3RQ4 Kuplaj Röleleri; 3RQ1 (Emniyetli) ve LZ Kuplaj Röleleri; SIRIUS 3RP2 ve 7PV15 Zaman Röleleri; 3RN PTC Termistör Koruma Röleleri; 3RS Sıcaklık Denetleme Röleleri; 3UG5 Serisi İzleme Röleleri; 4AV DC Besleme / Güç Kaynakları; 4AX Emniyet - İzolasyon Transformatörleri; SINOPLUS 3MT7 Kontaktörler; SINOPLUS 3MT7 Kondansatör Kontaktörleri; SINOPLUS 3MH7 Yardımcı Kontaktörler; SINOPLUS Kontaktör Aksesuarları; SINOPLUS 3MV8 Motor Koruma Şalterleri ve Aksesuarları; SINOPLUS 3MU7 Termik Aşırı Akım Röleleri ve Aksesuarları; SINOPLUS 3VJ Kompakt Tip Güç Şalterleri; SINOPLUS 3VJ Kompakt Tip Güç Şalterleri Aksesuarları; SINOPLUS 3WJ Açık Tip Şalterler ve Aksesuarları; SINAMICS V20 Hız Kontrol Cihazları; REYROLLE-5 Koruma Röleleri; SIPROTEC 7SR Aşırı Akım ve 7SX800 Evrensel Koruma Röleleri; SIPROTEC5 7SJ8 Aşırı Akım ve 7UM8 Motor/Generator Koruma Röleleri; SIPROTEC5 7UT8 Trafo Diferansiyel Koruma Röleleri; SIPROTEC Röle Yazılımları; 7PA ve 7XG Yardımcı Cihazlar; SICAM P50, P850 Enerji Analizörleri, SICAM P855, Q100 Kalite Kaydediciler; SICAM Q200 Kalite Kaydedici ve Arıza Tespit Cihazları; Arıza Tespit ve 7XG35 Ark Koruma Cihazları; SICAM A8000 RTU Cihazları; Orta Gerilim Vakum Kesiciler ve Kontaktörler; Bina Ürünleri HVAC Saha Cihazları ürünlerini Mutel'den tedarik edebilirsiniz.

Proje ve toptan alımlar için eticaret@mutel.com.tr adresine yazabilirsiniz. 2014 yılından beri Siemens şalt ürünleri bayisi olan Mutel Elektrik, Karaköy, Çerkezköy OSB ve Hadımköy şubelerinden tedarik desteği verir.

Sıkça Sorulan Sorular
