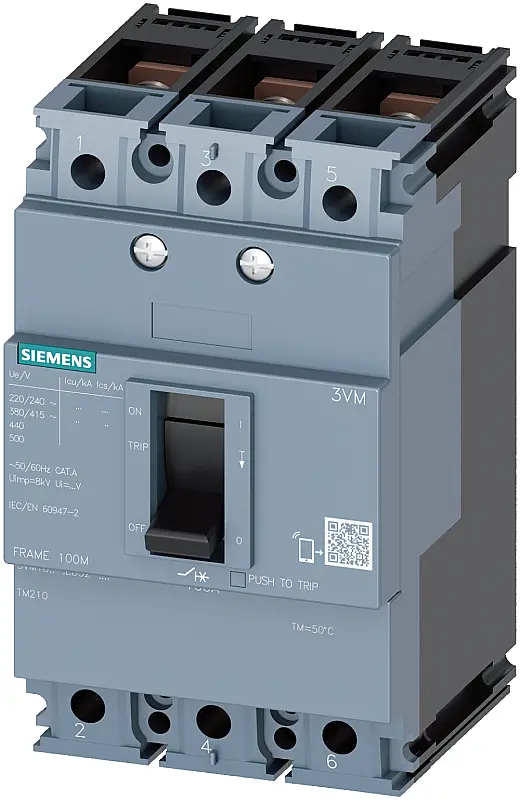

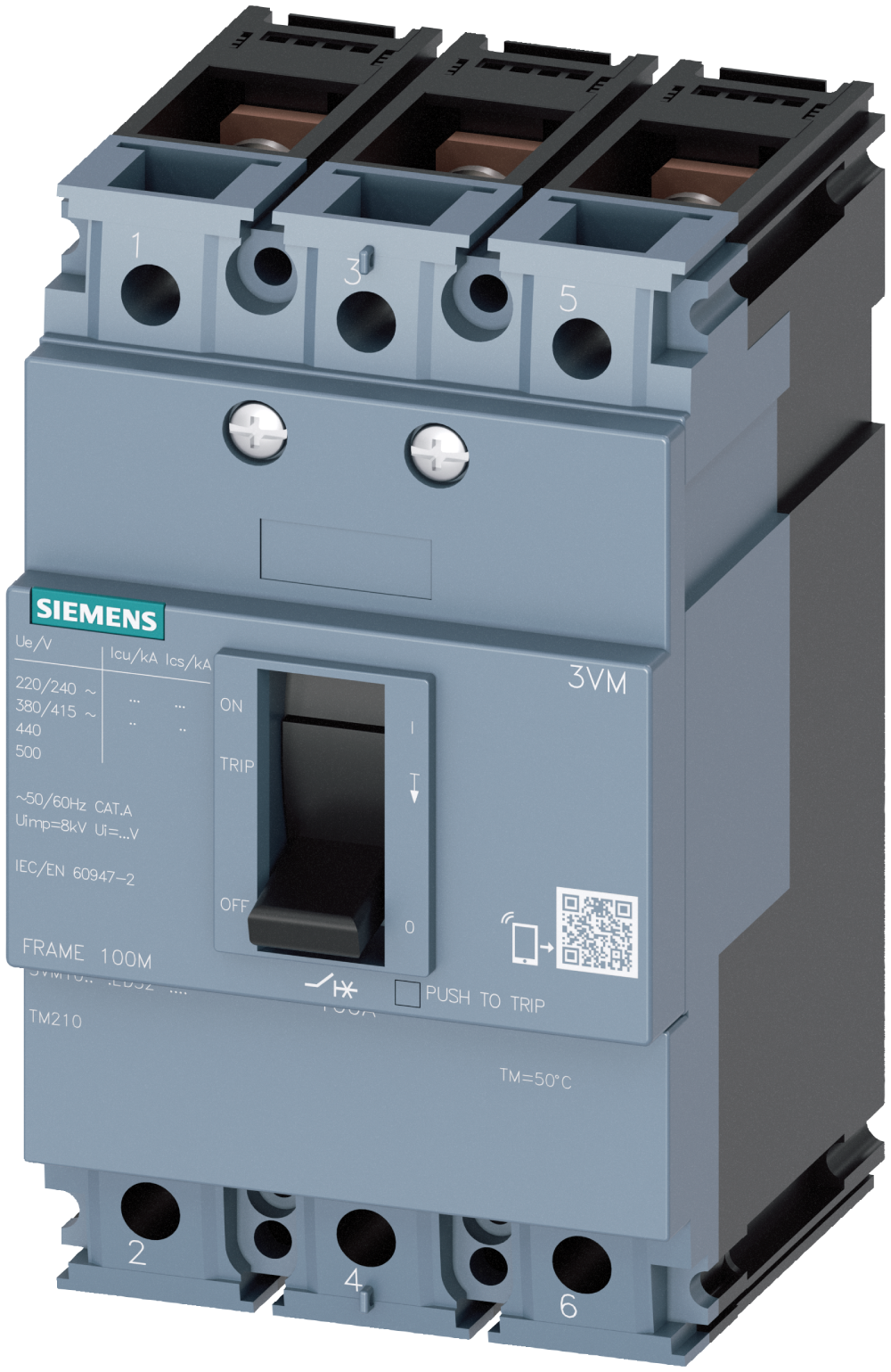

Siemens 100A 25kA 3K Kompakt Şalter 3VM1010-3ED32-0AA0

Siemens 100A 25kA 3 Kutuplu Kompakt Şalter 3VM1010-3ED32-0AA0, SENTRON 3VM1 serisine ait üç kutuplu bir kompakt devre kesicidir. IEC Frame 100 gövdede 100 A anma akımı, N (standart) anahtarlama sınıfı ve 415 V'ta 25 kA kesme kapasitesiyle dağıtım panolarındaki besleme hatlarını aşırı yük ile kısa devreye karşı korur. Bu sayfadaki teknik değerler Siemens'in ürün veri sayfasından alınmıştır; kod okuma, kesme kapasitesi seçimi ve kardeş modellerle farkı sırayla ele alıyoruz.

Teknik Özellikler

3VM1010-3ED32-0AA0 Kodu Ne Anlatıyor?

Siemens kompakt şalter kodları gövde boyunu, anma akımını, kutup sayısını ve açma ünitesini birlikte taşır. 3VM1 serisinde ilk dört hane seriyi, sonraki haneler gövde boyu ile akım kademesini, sondaki grup ise bağlantı ve donanım seçeneğini belirtir. Sipariş listesi doğrularken bu okuma, yanlış gövde veya uyumsuz aksesuar hatasını daha kâğıt üzerindeyken yakalar.

Alçak gerilim tarafındaki sigorta kodlarının aynı mantıkla okunduğunu gösteren Siemens 5SL kod okuma rehberi, karışık bir pano listesini doğrularken yol gösterir.

Icu, Ics ve Anahtarlama Sınıfı Ne Anlatır?

Icu, kesicinin bir kez güvenle kesebileceği en yüksek kısa devre akımıdır. Ics ise kesicinin kesme işleminden sonra hizmete devam edebileceği akımdır ve her zaman Icu'ya eşit ya da ondan küçüktür. Bu üründe 415 V'ta Icu 25 kA, Ics 12 kA'dır. Anahtarlama sınıfı N (standart) bu değer ailesini tek harfle özetler.

Seçim, pano girişinde beklenen kısa devre akımının hesabına dayanır: hesaplanan değer Icu'nun altında kalmalıdır. Trafoya yakın noktalarda bu akım yükselir, hat uzadıkça düşer. TM210 termik-manyetik açma ünitesi ise koruma karakteristiğini belirler; L (aşırı yük) + I (ani kısa devre) fonksiyonlarıyla çalışır ve aşırı yük ayarı 100A sabit olarak ayarlanmış aralığında yapılır.

3VM1 ile 3VA1 Serisi Arasındaki Fark

Mutel'de aynı akım ve kutup düzeninde iki seri listelenir: 3VM1010-3ED32-0AA0 ve 3VA1110-4EE36-0AA0. İkisi de 100 A ve üç kutupludır. Fark, iki veri sayfası yan yana konulduğunda kesme kapasitesi, gövde boyu ve ömür satırlarında ortaya çıkar.

3VM1 serisi daha ekonomik bir çözüm sunar; temel koruma ihtiyacı olan panolarda tercih edilir. Seçim, pano girişindeki kısa devre hesabına ve ileride eklenecek yardımcı donanım ihtiyacına göre yapılır.

Öne Çıkan Özellikler

• 25 kA kesme kapasitesi: 415 V'ta Icu 25 kA; anahtarlama sınıfı N (standart). Pano girişindeki beklenen kısa devre akımına göre seçilir.
• TM210 termik-manyetik açma ünitesi: Termik açma aşırı yükü, manyetik açma kısa devreyi keser; saha ayarı gerektirmeyen sade yapı.
• Aşırı yük ayarı: Ir 100A sabit olarak ayarlanmış aralığında ayarlanır; kesici aynı gövdeyle farklı yük akımlarına uyarlanır.
• Ani açma eşiği: Ii 10 x In; kısa devre anında gecikmesiz açma bu eşikte devreye girer.
• Frame 100 gövde: 130 × 76,2 × 70 mm ölçüleriyle standart pano yerleşimine uyar; net ağırlık 941 g.
• Düşük güç kaybı: Anma akımında toplam en fazla 39 W, kutup başına 13 W; pano içi ısınma hesabında bu değer kullanılır.
• Uzun ömür: Tipik 12.000 mekanik ve 2.000 elektriksel işletim çevrimi.

Aynı Gövdede Diğer Akım Kademeleri

SENTRON 3VM1 serisinin Frame 100 gövdesinde üç kutuplu ve N (standart) sınıfı kademeler Mutel'de 40 A ile 100 A arasında listelenir. Gövde ölçüsü ve kesme kapasitesi tüm kademelerde aynıdır; yalnız anma akımı ve ayar aralığı değişir.

Daha düşük akımlı hat korumaları için Siemens otomatik sigorta, can güvenliği gereken devreler için Siemens kaçak akım koruma kategorileri kullanılır.

Kullanım Alanları

• Kat ve bölüm panoları: Alt dağıtım panolarının ana giriş koruması
• Makine panoları: Tezgâh ve üretim hattı panolarının besleme girişi
• Ticari tesisler: Mağaza, ofis katı ve mutfak alt panolarının beslemesi
• Motor grupları: Orta güçlü motor ve pompa gruplarının hat koruması
• Yenileme projeleri: Sigorta ile korunan eski hatların kesiciye dönüştürülmesi

• Beklenen kısa devre akımı 415 V'ta 25 kA'yı aşan noktalarda bu kesici yerine daha yüksek anahtarlama sınıfına sahip model veya açık tip şalter planlanır.
• Aşırı yük ayarı sabittir; yük akımının proje sırasında değişebileceği hatlarda ayarlanabilir termikli model tercih edilir.
• Kaçak akıma karşı koruma sağlamaz; can güvenliği gereken devrelerde ayrıca kaçak akım koruma cihazı planlanır.
• Üç kutupludur; nötr iletkenin de kesilmesi veya korunması gereken devrelerde dört kutuplu model seçilir.
• Anma akımı 40 °C ortam için verilmiştir; veri sayfasına göre 70 °C'de 91 A'ya iner. Sıcak pano içlerinde bu değer esas alınır.

Montaj ve Devreye Alma

1. Panoyu enerjisiz hâle getirin ve gerilim yokluğunu ölçerek doğrulayın.
2. Cihazı pano şasisine sabitleyin; 130 × 76,2 × 70 mm gövde için yerleşim ve havalandırma boşluğunu planlayın.
3. Faz iletkenlerini giriş ve çıkış klemenslerine, işaretlere uygun şekilde bağlayın.
4. Aşırı yük ayarını (Ir) hattın yük akımına göre 100A sabit olarak ayarlanmış aralığında ayarlayın.
5. Klemens vidalarını üretici montaj talimatındaki tork değerine göre sıkın; gevşek bağlantı yüksek akımlı hatlarda en yaygın ısınma sebebidir.
6. Enerji vermeden önce kesiciyi elle açıp kapatarak mekanizmayı, ardından koruma ayarlarını pano şemasına işleyin.
