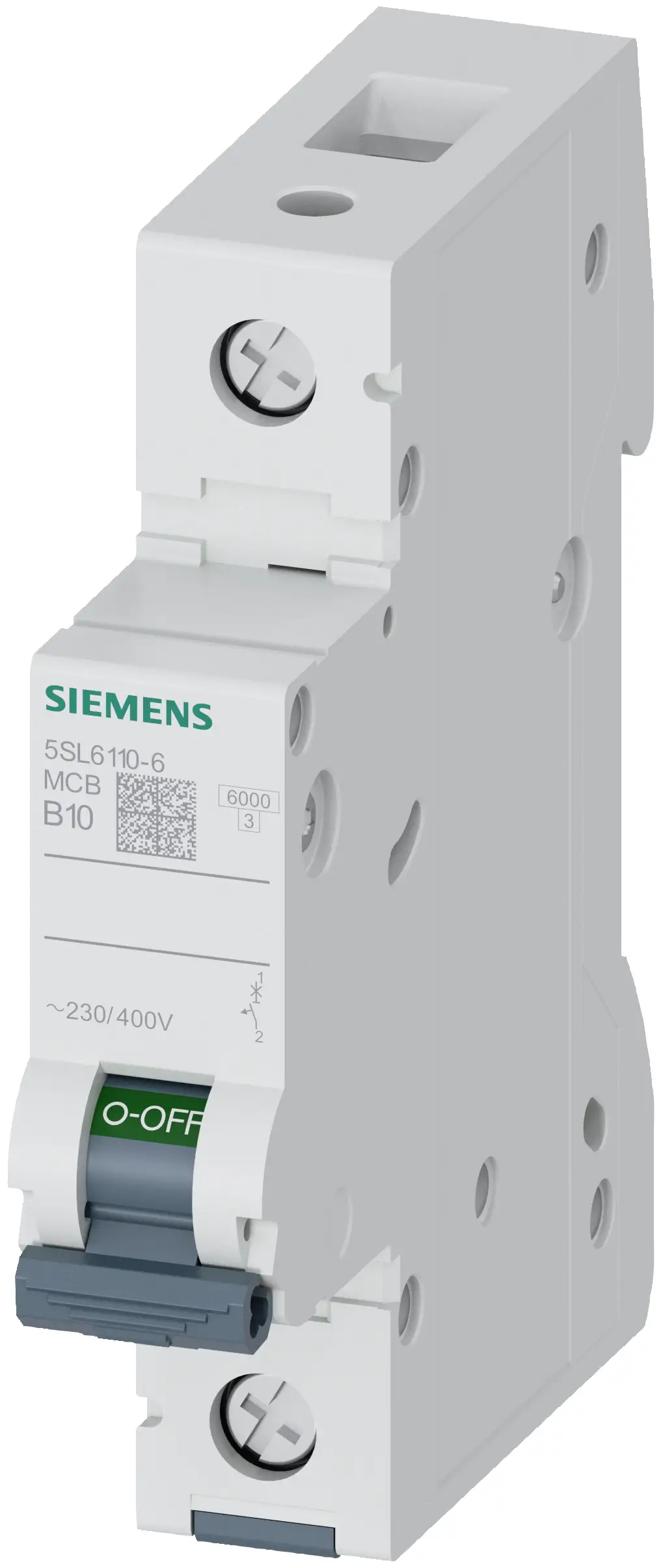

Siemens 10A B Tipi 1Faz 6Ka Otomatik Sigorta 5SL6110-6
İndirim
Stok Sorunuz
Gelince Haber Ver
Garantili Ürün
Siemens 10A B Tipi 1Faz 6Ka Otomatik Sigorta 5SL6110-6, SENTRON 5SL6 serisine ait tek kutuplu bir minyatür devre kesicidir. 10 A anma akımı, B açma eğrisi ve EN 60898'e göre 6 kA kesme kapasitesiyle konut ve altyapı panolarındaki aydınlatma hatlarını ve düşük güçlü priz gruplarını aşırı yük ile kısa devreye karşı korur. Bu sayfadaki teknik değerler Siemens'in ürün veri sayfasından alınmıştır; kod okuma, eğri seçimi ve Mutel'de listelenen klasik sürümle farkı sırayla açıklıyoruz.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün adı | Siemens 10A B Tipi 1Faz 6Ka Otomatik Sigorta |
| Sipariş kodu | 5SL6110-6 |
| Mutel stok kodu | 2601 |
| Marka / seri | Siemens SENTRON 5SL6 |
| Ürün tanımı | Minyatür devre kesici (otomatik sigorta) |
| Kutup düzeni | 1 (1P) |
| Anma akımı | 10 A (30 °C'de) |
| Yüksek sıcaklıkta anma akımı | 40 °C'de 9,52 A; 55 °C'de 8,74 A |
| Açma eğrisi | B |
| Kesme kapasitesi | 6 kA (EN 60898); 6 kA (IEC 60947-2) |
| Enerji sınırlama sınıfı | 3 |
| Besleme gerilimi | 400 V AC, 50/60 Hz |
| İzolasyon gerilimi (Ui) | 250 V tek fazlı işletimde, 440 V çok fazlı işletimde |
| DC kullanım | Kutup başına en fazla 62,5 V DC; AC ve DC karma kullanım yok |
| Aşırı gerilim kategorisi | 3 |
| Kirlilik derecesi | 2 |
| Güç kaybı | Kutup başına 1,6 W (anma akımında) |
| Mekanik ömür | Tipik 10.000 işletim çevrimi |
| Koruma derecesi | IP20, iletkenler bağlı hâlde |
| Bağlanabilir iletken kesiti | 0,75 – 25 mm² (tek telli, çok telli ve yüksüklü ince telli) |
| Sıkma torku | 2,5 – 3 N·m |
| Boyutlar (Y × G × D) | 90 × 18 × 76 mm; montaj derinliği 70 mm |
| Modül genişliği | 1 modül (18 mm) |
| Montaj konumu | İsteğe bağlı |
| Çalışma sıcaklığı | -25 °C ile +45 °C arası |
| Malzeme özellikleri | Halojensiz, silikonsuz, mühürlenebilir |
| Nötr kesme | Hayır |
| Temas koruması | Evet |
| Takılabilir aksesuar | Evet |
| Kullanım uygunluğu | Mesken ve altyapı |
| Veri kaynağı | Siemens ürün veri sayfası, son değişiklik 10.10.2025 |
5SL6110-6 Kodu Ne Anlatıyor?
Siemens 5SL kodları ürünün temel özelliklerini hane hane taşır. Kodu okuyabilen bir satın almacı, etiketi görmeden kesme sınıfını, kutup düzenini, anma akımını ve açma eğrisini bilir. Sipariş listesi doğrularken bu okuma her satırda birkaç saniye kazandırır.
| Kod Parçası | Anlamı | Bu Üründe |
|---|---|---|
| 5SL6 | Seri ve kesme kapasitesi sınıfı | 6 kA sınıfı SENTRON 5SL6 |
| 1 | Kutup düzeni | 1 kutup |
| 10 | Anma akımı | 10 A |
| -6 | Açma eğrisi | B eğrisi |
Aynı gövdenin C eğrili karşılığı 5SL6110-7 kodunu taşır. Kod okuma yöntemini örneklerle anlatan Siemens otomatik sigorta seçim rehberi, karışık bir sipariş listesini doğrularken yol gösterir.
B Eğrisi: Hangi Yükler İçin Doğru Seçim?
Açma eğrisi, sigortanın kısa devre anında hangi akım seviyesinde gecikmesiz açacağını belirler. EN 60898-1'e göre B eğrili bir sigorta, anma akımının 3 ile 5 katı arasındaki akımda anında açar. 10 A için bu eşik 30 ile 50 A arasına denk gelir.
Düşük eşik, kalkış akımı olmayan yüklerde avantajdır: aydınlatma hatları, priz grupları ve rezistif ısıtıcılar. Uzun hat sonunda kısa devre akımı düştüğünde bile B eğrisi açma sınırının içinde kalır. Bu yüzden konut ve ofis panolarında bu kademe çoğunlukla aydınlatma hattına atanır.
İpucu: Aynı hatta motor, kompresör veya çok sayıda LED sürücü bulunuyorsa devreye girme akımı B eşiğini aşabilir ve sigorta gereksiz yere atar. Bu tür yükler için aynı akım kademesinin C eğrili sürümü olan 5SL6110-7 tercih edilir.
Standart Sürüm ile Klasik 5SL6110-6YA Arasındaki Fark
Mutel'de aynı akım ve eğride iki Siemens kodu listelenir: standart 5SL6110-6 ve klasik 5SL6110-6YA. İkisi de tek kutuplu, 10 A, B eğrili ve 6 kA sınıfındadır. Aşağıdaki tablo iki veri sayfasındaki farklı satırları yan yana gösterir.
| Özellik | 5SL6110-6 (Standart) | 5SL6110-6YA (Klasik) |
|---|---|---|
| Ürün kodu | 5SL6110-6 | 5SL6110-6YA |
| Kutup düzeni | 1P | 1P |
| Anma akımı | 10 A | 10 A |
| Açma eğrisi | B | B |
| Kesme kapasitesi, EN 60898 | 6 kA | 6 kA |
| Kesme kapasitesi, IEC 60947-2 | 6 kA | Veri sayfasında belirtilmemiş |
| Temas koruması | Evet | Hayır |
| Takılabilir aksesuar | Evet | Hayır |
| Birlikte anahtarlanan nötr | Hayır | Hayır |
| İzolasyon gerilimi (Ui) | 440 V | 400 V |
| IP koruma türü | IP20, iletkenler bağlı hâlde | Dağıtım panosu kapağıyla IP20 |
| Modül genişliği | 18 mm | 18 mm |
| Boyutlar (Y × G × D) | 90 × 18 × 76 mm | 90 × 18 × 76 mm |
Standart sürüm; temas korumalı klemens, takılabilir aksesuar desteği ve IEC 60947-2'ye göre de belgelenmiş kesme kapasitesiyle sanayi ve ticari panolar için tam donanımlı seçenektir. Ek modül planlanmayan temel koruma ihtiyaçlarında klasik 5SL6110-6YA ekonomik alternatif olarak değerlendirilir.
Öne Çıkan Özellikler
- 6 kA kesme kapasitesi: Konut ve ticari dağıtım panolarındaki kısa devre akımlarını EN 60898 sınırları içinde keser; IEC 60947-2'ye göre de 6 kA.
- B eğrisi: Anma akımının 3 ile 5 katında (30 – 50 A) ani açma; aydınlatma, priz ve rezistif yükler için hassas koruma.
- Geniş kesit aralığı: 0,75 mm² ile 25 mm² arasındaki iletkenler aynı klemense bağlanır.
- Tek modül gövde: 18 mm genişlik ile pano rayında yer tasarrufu; montaj konumu serbest.
- Temas korumalı klemens: Bağlı iletkenlerle IP20; pano içinde istemsiz temasa karşı koruma.
- Halojensiz ve silikonsuz malzeme: Yanma durumunda korozif gaz oluşumunu azaltan, hassas ortamlara uygun gövde.
- Mühürlenebilir: Sayaç panosu ve ortak alan uygulamalarında yetkisiz müdahaleye karşı mühür imkânı.
Aynı Seride Diğer Akım Kademeleri
5SL6 tek kutuplu B eğrili seri Mutel'de 10 A'dan 32 A'ya kadar 5 kademede listelenir. Tüm kademeler aynı 6 kA sınıfında ve aynı gövde ölçüsündedir; yalnızca anma akımı değişir. Kodun tire öncesi son iki hanesi doğrudan akımı verir.
| Ürün Kodu | Anma Akımı | Eğri | Kutup | Kesme Kapasitesi |
|---|---|---|---|---|
| 5SL6110-6 | 10 A (bu ürün) | B | 1P | 6 kA |
| 5SL6116-6 | 16 A | B | 1P | 6 kA |
| 5SL6120-6 | 20 A | B | 1P | 6 kA |
| 5SL6125-6 | 25 A | B | 1P | 6 kA |
| 5SL6132-6 | 32 A | B | 1P | 6 kA |
| 5SL6110-7 | 10 A | C | 1P | 6 kA |
Kesme kapasitesi 10 kA gereken sanayi panoları için 5SL4 serisi ve 80 A üzeri kademeler için 5SP4 serisi Siemens otomatik sigorta kategorisinde listelenir.
Kullanım Alanları
- Konut panoları: Oda ve koridor aydınlatma hatları, düşük güçlü priz grupları
- Ofis ve dükkân: Genel aydınlatma devreleri, tabela ve vitrin aydınlatması
- Apartman ortak alanları: Merdiven otomatiği, kat aydınlatması ve mühürlenebilir sayaç panoları
- Altyapı tesisleri: Bina içi dağıtım panolarında tekil aydınlatma ve kumanda hatları
- Küçük atölyeler: Motor içermeyen aydınlatma ve priz grupları
- Kalkış akımı yüksek motor, kompresör ve çok sayıda LED sürücü içeren hatlarda B eğrisi gereksiz açma yapabilir; C eğrili 5SL6110-7 tercih edilir.
- Kısa devre akımının 6 kA'yı aşabileceği trafoya yakın sanayi panolarında 10 kA sınıfı 5SL4 serisi gerekir.
- Ortam sıcaklığı 45 °C'yi aşan pano içlerinde veri sayfasındaki çalışma aralığının dışına çıkılır.
- Bu ürün yalnızca faz iletkenini anahtarlar; nötrün de kesilmesi gereken devrelerde nötr kutuplu (1P+N) modeller planlanır.
- Toprak kaçağına karşı koruma sağlamaz; can güvenliği için Siemens kaçak akım koruma ürünleriyle birlikte planlanır.
Montaj ve Devreye Alma
- Panoyu enerjisiz hâle getirin ve gerilim yokluğunu ölçerek doğrulayın.
- Sigortayı pano rayına oturtun; 1 modül (18 mm) genişlik için rayda yer ayırın, montaj konumu serbesttir.
- İletken kesitinin 0,75 ile 25 mm² aralığında olduğunu, ince telli iletkenlerde yüksük kullanıldığını kontrol edin.
- Klemens vidalarını 2,5 ile 3 N·m tork aralığında sıkın; gevşek bağlantı ısınmanın en yaygın sebebidir.
- Korunan devrenin etiketini pano şemasına işleyin; mühürleme gerekiyorsa bu aşamada uygulayın.
- Enerji verdikten sonra sigortayı elle açıp kapatarak mekanik çalışmayı doğrulayın.
5SL6, 5SL4 ve 5SP4 serilerinin tüm kademeleri
Sigortayı tamamlayan kaçak akım röleleri
Kontaktör, röle ve şalter aileleri
Sigorta kodundan model doğrulama rehberi
Proje ve toptan alımlar için eticaret@mutel.com.tr adresine yazabilirsiniz. 10 yıllık Pelsan aydınlatma bayiisi Mutel Elektrik, Siemens şalt grubunda Karaköy, Çerkezköy OSB ve Hadımköy şubelerinden tedarik desteği verir.
Sıkça Sorulan Sorular
Aydınlatma hatları, priz grupları ve rezistif yükler için uygundur. B eğrisi kalkış akımı olmayan bu yüklerde hassas koruma sağlar.
B eğrisi anma akımının 3 ile 5 katında, C eğrisi 5 ile 10 katında ani açma yapar. 10 A için B eğrisi 30 ile 50 A arasında açar; kalkış akımlı yüklerde C eğrili 5SL6110-7 tercih edilir.
İkisi de 1 kutup, 10 A, B eğrili ve 6 kA sınıfındadır. Standart sürümde temas koruması, takılabilir aksesuar desteği ve IEC 60947-2'ye göre 6 kA kesme kapasitesi belgelenmiştir; klasik sürüm ek modül planlanmayan temel koruma için ekonomik seçenektir.
Tek telli, çok telli ve yüksüklü ince telli iletkenlerde 0,75 mm² ile 25 mm² arası kesitler bağlanabilir. Vida bağlantısı 2,5 ile 3 N·m tork aralığında sıkılır.
Hayır. Yalnızca aşırı yük ve kısa devre koruması sağlar. Toprak kaçağına karşı can güvenliği için devrede ayrıca kaçak akım rölesi bulunmalıdır.
Veri sayfasına göre kutup başına en fazla 62,5 V DC ile kullanılabilir. AC ve DC devrelerde karma kullanıma izin verilmez.
İşletimde -25 °C ile +45 °C, depolamada -40 °C ile +75 °C aralığı geçerlidir. Anma akımı 30 °C ortam sıcaklığı için verilmiştir; 40 °C'de 9,52 A, 55 °C'de 8,74 A olarak düşer.
