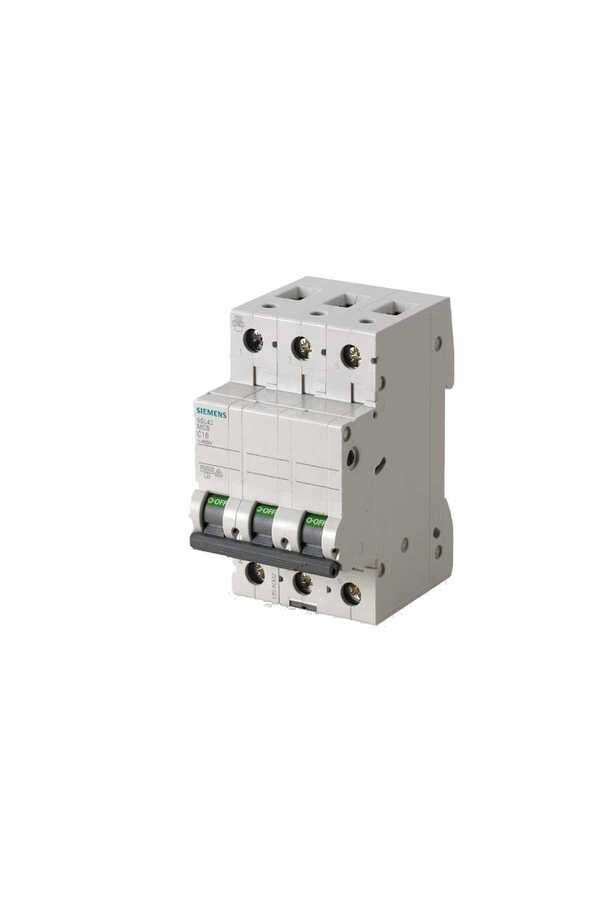

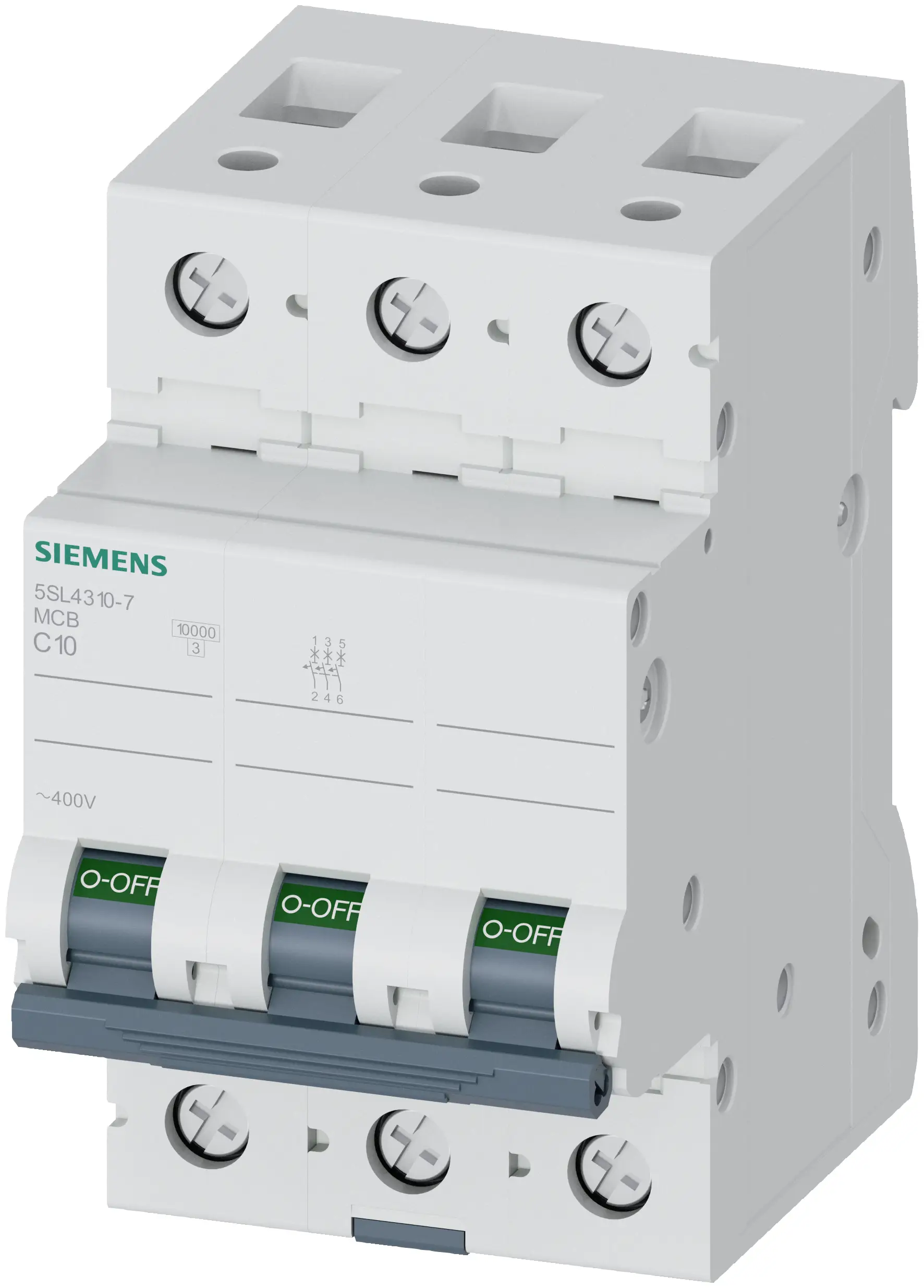

Siemens 10A C Tipi 3Faz - 10Ka Otomatik Sigorta 5SL4310-7
İndirim
Stok Sorunuz
Gelince Haber Ver
Garantili Ürün
Siemens 10A C Tipi 3Faz - 10Ka Otomatik Sigorta 5SL4310-7, SENTRON 5SL4 serisine ait üç kutuplu bir minyatür devre kesicidir. 10 A anma akımı, C açma eğrisi ve EN 60898'e göre 10 kA kesme kapasitesiyle üç fazlı beslenen küçük yükleri, kumanda panolarını ve düşük güçlü motor devrelerini aşırı yük ile kısa devreye karşı korur. Bu sayfadaki teknik değerler Siemens'in ürün veri sayfasından alınmıştır; kod okuma, eğri seçimi ve 6 kA ile 10 kA sınıfları arasındaki seçimi birlikte ele alıyoruz.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün adı | Siemens 10A C Tipi 3Faz - 10Ka Otomatik Sigorta |
| Sipariş kodu | 5SL4310-7 |
| Mutel stok kodu | 2574 |
| Marka / seri | Siemens SENTRON 5SL4 |
| Ürün tanımı | Minyatür devre kesici (otomatik sigorta) |
| Kutup düzeni | 3 (3P) |
| Anma akımı | 10 A (30 °C'de) |
| Yüksek sıcaklıkta anma akımı | 40 °C'de 9,24 A; 55 °C'de 7,96 A |
| Açma eğrisi | C |
| Kesme kapasitesi | 10 kA (EN 60898); 10 kA (IEC 60947-2) |
| Enerji sınırlama sınıfı | 3 |
| Besleme gerilimi | 400 V AC, 50/60 Hz |
| İzolasyon gerilimi (Ui) | 440 V çok fazlı işletimde |
| DC kullanım | Kutup başına en fazla 62,5 V DC; AC ve DC karma kullanım yok |
| Aşırı gerilim kategorisi | 3 |
| Kirlilik derecesi | 2 |
| Güç kaybı | Kutup başına 0,9 W (anma akımında) |
| Mekanik ömür | Tipik 10.000 işletim çevrimi |
| Koruma derecesi | IP20, iletkenler bağlı hâlde |
| Bağlanabilir iletken kesiti | 0,75 – 25 mm² (tek telli, çok telli ve yüksüklü ince telli) |
| Sıkma torku | 2,5 – 3 N·m |
| Boyutlar (Y × G × D) | 90 × 54 × 76 mm; montaj derinliği 70 mm |
| Modül genişliği | 3 modül (54 mm) |
| Montaj konumu | İsteğe bağlı |
| Çalışma sıcaklığı | -25 °C ile +55 °C arası |
| Malzeme özellikleri | Halojensiz, silikonsuz, mühürlenebilir |
| Nötr kesme | Hayır |
| Temas koruması | Evet |
| Takılabilir aksesuar | Evet |
| Kullanım uygunluğu | Mesken ve altyapı |
| Veri kaynağı | Siemens ürün veri sayfası, son değişiklik 23.07.2025 |
5SL4310-7 Kodu Ne Anlatıyor?
Siemens 5SL4 kodları, 5SL6 ile aynı mantıkla okunur; ilk dört hane seriyi ve kesme sınıfını, sonraki haneler kutup düzeni ile anma akımını, tire sonrası hane ise açma eğrisini verir. Teklif listelerinde 5SL4 ile 5SL6 satırları sık karıştığı için kodun ilk dört hanesine bakmak yeterlidir.
| Kod Parçası | Anlamı | Bu Üründe |
|---|---|---|
| 5SL4 | Seri ve kesme kapasitesi sınıfı | 10 kA sınıfı SENTRON 5SL4 |
| 3 | Kutup düzeni | 3 kutup |
| 10 | Anma akımı | 10 A |
| -7 | Açma eğrisi | C eğrisi |
Aynı akım kademesinin tek kutuplu karşılığı 5SL4110-7 kodunu taşır. Kod okuma yöntemini örneklerle anlatan Siemens otomatik sigorta seçim rehberi, karışık bir sipariş listesini doğrularken yol gösterir.
C Eğrisi: Hangi Yükler İçin Doğru Seçim?
Açma eğrisi, sigortanın kısa devre anında hangi akım seviyesinde gecikmesiz açacağını belirler. EN 60898-1'e göre C eğrili bir sigorta, anma akımının 5 ile 10 katı arasındaki akımda anında açar. 10 A için bu eşik 50 ile 100 A arasına denk gelir.
Yüksek eşik, devreye girerken kısa süreli yüksek akım çeken yüklerde gereksiz açmayı önler: motorlar, kompresörler, trafo primerleri ve çok sayıda LED sürücü içeren aydınlatma grupları. Bu yüzden LED sürücülü aydınlatma grupları ve küçük motorlu cihazlar için bu kademe C eğrisiyle seçilir.
İpucu: Kalkış akımı olmayan aydınlatma ve priz hatlarında B eğrili kademeler daha hassas koruma verir; B eğrili modeller kategoride ayrıca listelenir.
10 kA Sınıfı 5SL4 ile 6 kA Sınıfı 5SL6 Arasındaki Fark
Aynı akım kademesi, kutup düzeni ve eğri için Mutel'de iki seri listelenir: 5SL4310-7 (10 kA) ve 5SL6310-7 (6 kA). Kesme kapasitesi, sigortanın güvenle kesebileceği en yüksek kısa devre akımıdır; pano girişinde beklenen kısa devre akımı hesabı hangi serinin gerektiğini belirler.
| Özellik | 5SL4310-7 (10 kA) | 5SL6310-7 (6 kA) |
|---|---|---|
| Ürün kodu | 5SL4310-7 | 5SL6310-7 |
| Kutup düzeni | 3P | 3P |
| Anma akımı | 10 A | 10 A |
| Açma eğrisi | C | C |
| Kesme kapasitesi, EN 60898 | 10 kA | 6 kA |
| Kesme kapasitesi, IEC 60947-2 | 10 kA | 6 kA |
| Temas koruması | Evet | Evet |
| Takılabilir aksesuar | Evet | Evet |
| Birlikte anahtarlanan nötr | Hayır | Hayır |
| İzolasyon gerilimi (Ui) | 440 V | 440 V |
| İşletim sıcaklığı üst sınırı | +55 °C | +45 °C |
| IP koruma türü | IP20, iletkenler bağlı hâlde | IP20, iletkenler bağlı hâlde |
| Modül genişliği | 54 mm | 54 mm |
| Boyutlar (Y × G × D) | 90 × 54 × 76 mm | 90 × 54 × 76 mm |
Trafo merkezine yakın sanayi panolarında, kısa ve kalın besleme hatlarında beklenen kısa devre akımı 6 kA'yı aşabilir; bu noktalarda 10 kA sınıfı 5SL4310-7 gerekir. Konut ve küçük ticari panolarda hesap 6 kA'nın altında kalıyorsa 5SL6310-7 yeterli olur.
Öne Çıkan Özellikler
- 10 kA kesme kapasitesi: Sanayi ve ticari dağıtım panolarındaki yüksek kısa devre akımlarını EN 60898 sınırları içinde keser; IEC 60947-2'ye göre de 10 kA.
- C eğrisi: Anma akımının 5 ile 10 katında (50 – 100 A) ani açma; kalkış akımlı motor ve cihaz devrelerinde gereksiz açmayı önler.
- Geniş kesit aralığı: 0,75 mm² ile 25 mm² arasındaki iletkenler aynı klemense bağlanır.
- 3 modül gövde: 54 mm genişlik ile pano rayında standart yerleşim; montaj konumu serbest.
- Temas korumalı klemens: Bağlı iletkenlerle IP20; pano içinde istemsiz temasa karşı koruma.
- Halojensiz ve silikonsuz malzeme: Yanma durumunda korozif gaz oluşumunu azaltan, hassas ortamlara uygun gövde.
- Mühürlenebilir: Sayaç panosu ve ortak alan uygulamalarında yetkisiz müdahaleye karşı mühür imkânı.
Aynı Seride Diğer Akım Kademeleri
5SL4 üç kutuplu C eğrili seri Mutel'de 6 A'dan 63 A'ya kadar 9 kademede listelenir. Tüm kademeler aynı 10 kA sınıfında ve aynı gövde ölçüsündedir; yalnızca anma akımı değişir. Kodun tire öncesi son iki hanesi doğrudan akımı verir.
| Ürün Kodu | Anma Akımı | Eğri | Kutup | Kesme Kapasitesi |
|---|---|---|---|---|
| 5SL4306-7 | 6 A | C | 3P | 10 kA |
| 5SL4310-7 | 10 A (bu ürün) | C | 3P | 10 kA |
| 5SL4316-7 | 16 A | C | 3P | 10 kA |
| 5SL4320-7 | 20 A | C | 3P | 10 kA |
| 5SL4325-7 | 25 A | C | 3P | 10 kA |
| 5SL4332-7 | 32 A | C | 3P | 10 kA |
| 5SL4340-7 | 40 A | C | 3P | 10 kA |
| 5SL4350-7 | 50 A | C | 3P | 10 kA |
| 5SL4363-7 | 63 A | C | 3P | 10 kA |
Beklenen kısa devre akımının 6 kA'nın altında kaldığı konut panoları için 5SL6 serisi ve 80 A üzeri kademeler için 5SP4 serisi Siemens otomatik sigorta kategorisinde listelenir.
Kullanım Alanları
- Kumanda ve otomasyon panoları: Üç fazlı yardımcı devreler, küçük fan ve pompa grupları
- Ticari aydınlatma: Üç faza dağıtılmış aydınlatma grupları
- Küçük atölyeler: Düşük güçlü üç fazlı tezgâh ve ekipman hatları
- Bina tesisatı: Kat panolarında üç fazlı küçük çıkışlar
- Tarımsal tesisler: Sulama ve havalandırma yardımcı devreleri
- Uzun ve ince kesitli hat sonlarında kısa devre akımı C eğrisinin ani açma eşiğinin altında kalabilir; hat empedansı proje aşamasında kontrol edilir.
- Beklenen kısa devre akımının 10 kA'yı aştığı ana dağıtım noktalarında minyatür sigorta yerine kompakt şalter planlanır.
- Ortam sıcaklığı 55 °C'yi aşan pano içlerinde veri sayfasındaki çalışma aralığının dışına çıkılır.
- Bu ürün yalnızca faz iletkenlerini anahtarlar; nötrün de kesilmesi gereken devrelerde nötr kutuplu (3P+N) modeller planlanır.
- Toprak kaçağına karşı koruma sağlamaz; can güvenliği için Siemens kaçak akım koruma ürünleriyle birlikte planlanır.
Montaj ve Devreye Alma
- Panoyu enerjisiz hâle getirin ve gerilim yokluğunu ölçerek doğrulayın.
- Sigortayı pano rayına oturtun; 3 modül (54 mm) genişlik için rayda yer ayırın, montaj konumu serbesttir.
- İletken kesitinin 0,75 ile 25 mm² aralığında olduğunu, ince telli iletkenlerde yüksük kullanıldığını kontrol edin.
- Klemens vidalarını 2,5 ile 3 N·m tork aralığında sıkın; gevşek bağlantı ısınmanın en yaygın sebebidir.
- Korunan devrenin etiketini pano şemasına işleyin; mühürleme gerekiyorsa bu aşamada uygulayın.
- Enerji verdikten sonra sigortayı elle açıp kapatarak mekanik çalışmayı doğrulayın.
