Siemens 12A 230V AC 5kW 1NO 3Faz Sirius Kontaktör 3RT2017-1AP01

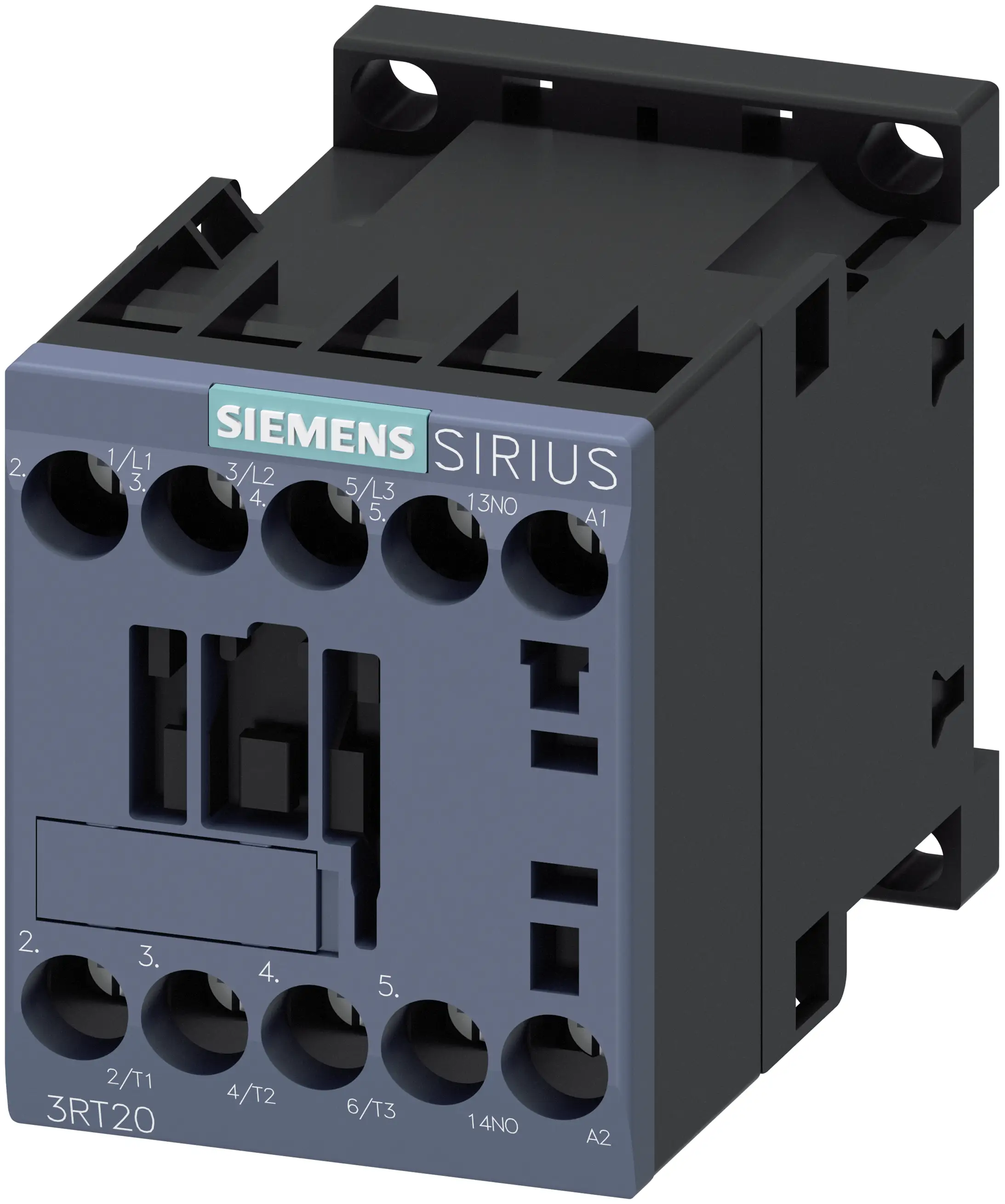

Siemens 12A 5,5kW 230V AC Sirius Güç Kontaktörü 3RT2017-1AP01, SIRIUS 3RT2 serisine ait üç kutuplu bir güç kontaktörüdür. S00 boyunda, AC-3 kategorisinde 400 V'ta 12 A anma akımı ve 5,5 kW motor gücüyle küçük ve orta güçlü motorların doğrudan yol vermesinde kullanılır; 230 V AC, 50/60 Hz bobinle çalışır ve 1 NO yardımcı kontak taşır. Bu sayfadaki teknik değerler Siemens'in ürün veri sayfasından alınmıştır; kod okuma, AC-3 ile motor seçimi ve kardeş modellerle farkı sırayla ele alıyoruz.

Teknik Özellikler

3RT2017-1AP01 Kodu Ne Anlatıyor?

Siemens kontaktör kodları seriyi, boyu, akım kademesini, bağlantı türünü, bobin gerilimini ve yardımcı kontak düzenini sırayla taşır. Aynı gövdede farklı bobin ve kontak seçenekleri bulunduğu için kodun tire sonrası kısmı siparişte belirleyicidir. Sipariş listesi doğrularken bu okuma, yanlış bobin gerilimi veya uyumsuz parça hatasını daha kâğıt üzerindeyken yakalar.

SIRIUS ailesinde boyların hangi akım aralıklarını kapsadığını ve aynı boyda hangi aksesuarların ortak kullanıldığını anlatan Siemens Sirius boy seçim rehberi, pano listesini doğrularken yol gösterir.

AC-3 Kategorisi ve Motor Gücüne Göre Seçim

Kontaktör seçiminde temel ölçü, kullanım kategorisine göre verilen anma akımıdır. AC-3, sincap kafesli asenkron motorların doğrudan yol alması ve çalışırken durdurulması için tanımlanan kategoridir; bu üründe 400 V'ta 12 A ve 5,5 kW olarak verilir. AC-3e, yüksek verimli motorların daha yüksek kalkış akımı dikkate alınarak tanımlanmıştır ve veri sayfasında 400 V için 12 A ile 5,5 kW görünür. Isıtıcı gibi rezistif yükler için geçerli AC-1 değeri ise 40 °C'de 22 A'dir.

Motor etiketindeki anma akımı, kontaktörün ilgili gerilimdeki AC-3 değerinin altında kalmalıdır. Kesik kesik çalıştırma ve ani yön değiştirme gibi ağır kullanımlar AC-4 kategorisine girer ve kontakları daha hızlı aşındırır; veri sayfası bu kullanım için 400 V'ta 8,5 A verir. Bobin tarafında ise kumanda gerilimi belirleyicidir: bu ürün 230 V AC, 50/60 Hz bobinle çalışır ve anma geriliminin 0,8–1,1 katı aralığında güvenle çeker.

230 V AC ile 24 V AC Bobinli Model Arasındaki Fark

Mutel'de aynı akım kademesi ve yardımcı kontak düzeninde iki bobin seçeneği listelenir: 3RT2017-1AP01 (230 V AC, 50/60 Hz) ve 3RT2017-1AB01 (24 V AC, 50/60 Hz). Ana kontak değerleri aynıdır; fark kumanda tarafındadır.

Bobin gerilimi, kumanda devresinin beslendiği kaynağa göre seçilir: doğrudan şebekeden beslenen kumandalarda 230 V AC, kumanda trafosuyla düşük gerilim kullanılan panolarda 24 V AC, PLC ve DC güç kaynağıyla sürülen devrelerde 24 V DC bobin tercih edilir. Yanlış gerilimdeki bobin ya çekmez ya da aşırı ısınır.

Öne Çıkan Özellikler

• 12 A / 5,5 kW, AC-3: 400 V'ta 5,5 kW'a kadar üç fazlı motor anahtarlar; 690 V'ta 6,7 A.
• Bobin: 230 V AC, 50/60 Hz; çekme 37 VA, tutma 5,7 VA. Çalışma aralığı anma geriliminin 0,8–1,1 katıdır.
• Yardımcı kontak: 1 NO; AC-15'te 230 V'ta 10 A. Mühürleme veya kilitleme devresinde doğrudan kullanılır.
• Uzun mekanik ömür: Tipik 30.000.000 işletim çevrimi; AC-3'te saatte en fazla 750 anahtarlama.
• Gövde ve montaj: 58 × 45 × 73 mm, 219,8 g; 35 mm DIN raya tırnakla veya vidayla sabitlenir.
• Aynalı kontak: Veri sayfasına göre IEC 60947-4-1 aynalı kontak özelliği vardır: yardımcı açıcı kontak, ana kontaklar kapalıyken kapalı konuma geçemez. Güvenlik devrelerinde kontaktör durumu bu kontakla izlenir.
• Güç kaybı: Anma akımında toplam 1,5 W, kutup başına 0,5 W; pano ısı hesabında bu değer kullanılır.

S00 Boyunda Diğer Akım Kademeleri

SIRIUS 3RT2 serisinin S00 boyunda Mutel'de listelenen üç kutuplu güç kontaktörleri aşağıdadır. Aynı boydaki kontaktörler gövde ölçüsünü, montaj yapısını ve yardımcı kontak blok uyumunu paylaşır; akım kademesi, bobin gerilimi ve yardımcı kontak düzeni değişir.

Motor çıkışında kontaktörle birlikte kullanılan Siemens termik röle ve Siemens motor koruma şalteri modelleri ayrı kategorilerde listelenir.

Kullanım Alanları

• Küçük motorlar: Fan, pompa ve konveyör motorlarının doğrudan yol vermesi
• Makine panoları: Tezgâh ve paketleme makinelerinin kumanda devreleri
• Isıtıcı grupları: Rezistans yüklerin AC-1 kategorisinde 22 A'e kadar anahtarlanması
• HVAC uygulamaları: Klima santrali ve havalandırma fanlarının kumandası
• Yön değiştirme devreleri: İki kontaktörle kurulan ileri-geri yol vericiler

• Aşırı yük ve kısa devre koruması yapmaz; motor çıkışında termik röle veya motor koruma şalteri ile birlikte kullanılır.
• Bobin 230 V AC, 50/60 Hz içindir; farklı kumanda gerilimiyle beslenen bobin çekmez veya aşırı ısınır. Sipariş öncesi kumanda gerilimi doğrulanır.
• AC-3 değeri 400 V'ta 12 A'dir; motor etiket akımı bu değere yaklaşan veya aşan uygulamalarda bir üst kademe seçilir.
• Kesik kesik çalıştırma (AC-4) ağırlıklı uygulamalarda kontak ömrü kısalır; bu kullanımda 400 V'ta 8,5 A değeri esas alınır.
• Bobin çekme anında 37 VA görünür güç çeker; kumanda trafosu boyutlandırılırken aynı anda çeken kontaktör sayısı hesaba katılır.

Montaj ve Devreye Alma

1. Panoyu enerjisiz hâle getirin ve gerilim yokluğunu ölçerek doğrulayın.
2. Cihazı 35 mm DIN raya oturtun veya montaj plakasına vidalayın; 58 × 45 × 73 mm gövde için kablo ve havalandırma boşluğu bırakın.
3. Ana devreyi bağlayın: besleme 1/L1, 3/L2, 5/L3 klemenslerine, motor 2/T1, 4/T2, 6/T3 klemenslerine gelir.
4. Bobini A1 ve A2 uçlarından 230 V AC kumanda gerilimiyle besleyin.
5. Yardımcı kontağı kumanda şemasına göre bağlayın; mühürleme için NO, kilitleme için NC kontak kullanılır.
6. Klemens vidalarını üretici montaj talimatındaki torka göre sıkın; enerji verip bobinin çektiğini ve bıraktığını kontrol edin. Ardından motorun dönüş yönünü doğrulayın.

Proje ve toptan alımlar için eticaret@mutel.com.tr adresine yazabilirsiniz. 2014 yılından beri Siemens şalt ürünleri bayisi olan Mutel Elektrik, Karaköy, Çerkezköy OSB ve Hadımköy şubelerinden tedarik desteği verir.
