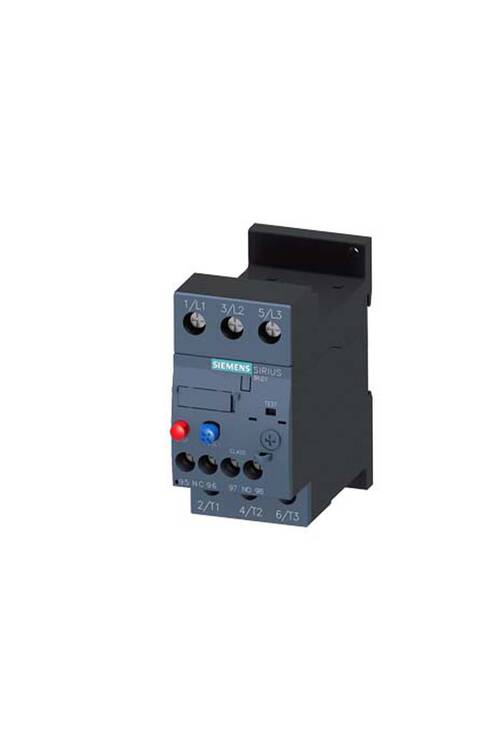

Siemens 14-20A Boy:S0 1NO 1NC Sirius Termik Röle 3RU2126-4BB1

Siemens 14–20A S0 Termik Aşırı Yük Rölesi (Tekil Montaj) 3RU2126-4BB1, SIRIUS 3RU2 serisine ait S0 boyunda bir termik aşırı yük rölesidir. Motor akımına göre 14–20 A aralığında ayarlanır, sınıf 10 karakteristiğiyle çalışır ve kontaktörden bağımsız olarak monte edilir; aşırı yükte entegre NC kontağıyla kontaktörü açtırır. Bu sayfadaki teknik değerler Siemens'in ürün veri sayfasından alınmıştır; ayar mantığı, uyumlu kontaktörler ve montaj adımlarını açıklıyoruz.

Teknik Özellikler

3RU2126-4BB1 Kodu Ne Anlatıyor?

SIRIUS 3RU2 kodları boyu, ayar kademesini, bağlantı türünü ve montaj biçimini taşır. Aynı ayar kademesi hem kontaktöre takılan hem tekil montajlı sürümde sunulduğundan kodun son hanesi siparişte belirleyicidir. Sipariş öncesi bu okuma, yanlış kademe veya montaj türü siparişini daha kâğıt üzerindeyken önler.

Termik rölenin hangi kontaktör boyuna takıldığını ve SIRIUS boy sistemini anlatan Siemens Sirius boy seçim rehberi, kontaktör-röle eşleşmesini doğrularken yol gösterir.

Termik Röle Ayarı ve Kontaktör Eşleşmesi

Termik aşırı yük rölesi, motor akımını ısıl bir elemanla izler ve akım uzun süre ayar değerinin üzerinde kaldığında NC kontağını açarak kontaktörün bobin devresini keser. Ayar, motor etiketindeki anma akımına göre yapılır; bu üründe ayar aralığı 14–20 A'dir ve sınıf 10 karakteristiği standart kalkışlı motorlar içindir.

Bu sürüm kontaktörden bağımsız olarak monte edilir; kontaktörle arasındaki bağlantı kablolarla yapılır. Veri sayfasına göre S0 boyundaki kontaktörlerle birleştirilir; Mutel'de bu boyda 3RT2023-1AP00, 3RT2024-1AP00, 3RT2025-1AB00, 3RT2025-1AP00 gibi kontaktörler listelenir. Röle, kısa devre koruması yapmaz; kısa devre koruması devrenin önündeki sigorta veya devre kesiciye aittir.

Kontaktöre Montaj ile Tekil Montaj Arasındaki Fark

Aynı ayar aralığı (14–20 A) iki montaj biçiminde sunulur: 3RU2126-4BB1 (kontaktörden bağımsız tekil montaj) ve 3RU2126-4BB0 (kontaktöre doğrudan montaj). Elektriksel değerler aynıdır; gövde ölçüsü ve montaj biçimi değişir.

Kontaktöre montajlı sürüm panoda yer ve kablolama tasarrufu sağlar. Tekil montajlı sürüm ise rölenin kontaktörden ayrı bir noktaya yerleştirilmesi gerektiğinde veya mevcut panoda kontaktör değiştirilmeden röle eklenecekse tercih edilir.

Öne Çıkan Özellikler

• 14–20 A ayar aralığı: Motor etiket akımına göre ayarlanır; aşırı yükte entegre NC kontağıyla kontaktörü açtırır.
• Sınıf 10: Standart kalkışlı motorlar için termik açma karakteristiği.
• Entegre yardımcı kontaklar: 1 NC kontaktörü açmak, 1 NO tetiklendi bildirimi için; AC-15'te 230 V'ta 2 A.
• Sıfırlama: El ile ve otomatik sıfırlama seçeneği (veri sayfası).
• Sıcaklık kompanzasyonu: -40 ile +60 °C aralığında ortam sıcaklığının etkisi dengelenir.
• Motor gücü: 400 V'ta 7,5 kW; 500 V'ta 11 kW; 690 V'ta 15 kW (AC-3).
• Gövde: 97 × 45 × 95 mm, 217 g; kontaktörden bağımsız tekil montaj.

S0 Boyunda Diğer Ayar Kademeleri

SIRIUS 3RU2 termik rölelerin S0 boyunda Mutel'de listelenen kademeleri aşağıdadır. Aynı kademe kontaktöre montajlı ve tekil montajlı sürümlerle sunulabilir.

Rölenin takıldığı kontaktörler Siemens kontaktör, kısa devre korumasını da üstlenen şalterler Siemens motor koruma şalteri kategorisinde listelenir.

Kullanım Alanları

• Motor yol vericileri: Kontaktörle birlikte doğrudan yol verici kombinasyonları
• Yıldız-üçgen yol vericiler: Faz akımına göre ayarlanan aşırı yük koruması
• Pompa ve fan panoları: Bina ve tesis motorlarının aşırı yük koruması
• Makine panoları: Tezgâh ve konveyör motorlarının korunması
• Mevcut pano yenileme: Kontaktörden bağımsız yerleşimde aşırı yük koruması

• Kısa devre koruması yapmaz; devrenin önünde sigorta veya devre kesici bulunur.
• Ayar, motor etiket akımına göre 14–20 A aralığında yapılır; aralık dışındaki motorlar için başka kademe seçilir.
• Kontaktörle bağlantısı kablolarla yapılır; kablo kesiti motor akımına uygun seçilir.
• Otomatik sıfırlama seçildiğinde motorun kendiliğinden yeniden kalkabileceği dikkate alınır; makine güvenliği gereken uygulamalarda el ile sıfırlama tercih edilir.
• Uzun kalkış süreli ağır yüklerde sınıf 10 yetersiz kalabilir; bu durumda uygun açma sınıfına sahip koruma değerlendirilir.

Montaj ve Devreye Alma

1. Panoyu enerjisiz hâle getirin ve gerilim yokluğunu ölçerek doğrulayın.
2. Röleyi montaj yüzeyine veya DIN raya sabitleyin; kontaktör çıkışından gelen iletkenleri giriş klemenslerine bağlayın.
3. Klemens vidalarını 2–2,5 N·m torkla sıkın; motor kablosunu çıkış klemenslerine bağlayın.
4. Ayar düğmesini motor etiketindeki anma akımına getirin (ayar aralığı 14–20 A).
5. NC kontağı kontaktör bobin devresine, NO kontağı ikaz veya PLC girişine kumanda şemasına göre bağlayın.
6. Sıfırlama biçimini seçip enerji verin; motoru çalıştırıp çekilen akımı ayar değeriyle karşılaştırın.
