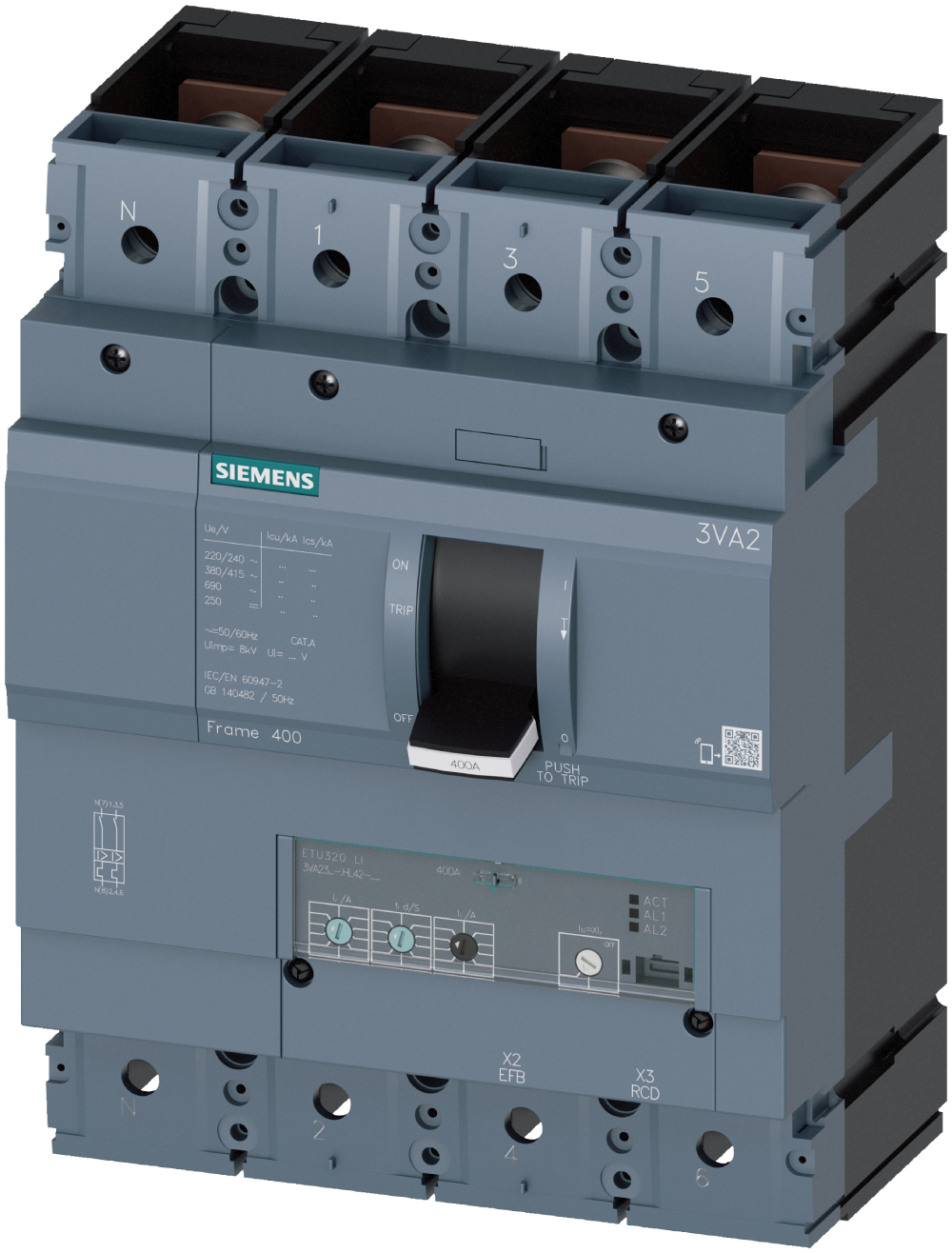

Siemens 160-400A 36kA Kompakt Şalter 3VA2340-4HL42-0AA0
İndirim
Stok Sorunuz
Gelince Haber Ver
Garantili Ürün
Siemens 400A 36kA 4 Kutuplu Kompakt Şalter 3VA2340-4HL42-0AA0, SENTRON 3VA2 serisine ait dört kutuplu bir kompakt devre kesicidir. IEC Frame 400 gövdede 400 A anma akımı, S (yüksek) anahtarlama sınıfı ve 415 V'ta 36 kA kesme kapasitesiyle dağıtım panolarındaki besleme hatlarını aşırı yük ile kısa devreye karşı korur. Bu sayfadaki teknik değerler Siemens'in ürün veri sayfasından alınmıştır; kod okuma, kesme kapasitesi seçimi ve kardeş modellerle farkı sırayla ele alıyoruz.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün adı | Siemens 400A 36kA 4 Kutuplu Kompakt Şalter |
| Sipariş kodu | 3VA2340-4HL42-0AA0 |
| Mutel stok kodu | 2840 |
| Marka / seri | Siemens SENTRON 3VA2 |
| Ürün tanımı | Kompakt devre kesici (MCCB) |
| Gövde boyu (Frame) | IEC Frame 400 |
| Anma akımı (In) | 400 A (40 °C'de) |
| Yüksek sıcaklıkta anma akımı | 45 °C'de 400 A; 50 °C'de 400 A; 55 °C'de 385 A; 60 °C'de 370 A; 65 °C'de 355 A; 70 °C'de 340 A |
| Kutup sayısı | 4 (4P) |
| Anahtarlama kapasitesi sınıfı | S (yüksek) |
| Kesme kapasitesi Icu | 240 V'ta 55 kA; 415 V'ta 36 kA; 440 V'ta 36 kA; 500 V'ta 25 kA; 690 V'ta 5 kA |
| İşletim kesme kapasitesi Ics | 240 V'ta 55 kA; 415 V'ta 36 kA; 440 V'ta 36 kA; 500 V'ta 25 kA; 690 V'ta 5 kA |
| Kapama kapasitesi Icm | 240 V'ta 121 kA; 415 V'ta 75,6 kA; 440 V'ta 75,6 kA; 500 V'ta 52,5 kA; 690 V'ta 7,5 kA |
| Açma ünitesi | ETU320 elektronik |
| Koruma fonksiyonu | L (aşırı yük) + I (ani kısa devre) |
| Aşırı yük ayar aralığı (Ir) | 160A ...400A |
| Ani açma eşiği (Ii) | 1,5...10 x In |
| İzolasyon gerilimi (Ui) | 800 V |
| Anma işletim gerilimi | 690 V AC |
| Güç kaybı | kutup başına 32 W; toplam en fazla 96 W |
| Mekanik ömür | 20.000 işletim çevrimi |
| Elektriksel ömür | 6.000 işletim çevrimi |
| Koruma derecesi | IP40 |
| Boyutlar (Y × G × D) | 248 × 184 × 110 mm |
| Net ağırlık | 5,982 kg |
| Veri kaynağı | Siemens ürün veri sayfası, son değişiklik 2.09.2026 |
3VA2340-4HL42-0AA0 Kodu Ne Anlatıyor?
Siemens kompakt şalter kodları gövde boyunu, anma akımını, kutup sayısını ve açma ünitesini birlikte taşır. 3VA2 serisinde ilk dört hane seriyi, sonraki haneler gövde boyu ile akım kademesini, sondaki grup ise bağlantı ve donanım seçeneğini belirtir. Sipariş listesi doğrularken bu okuma, yanlış gövde veya uyumsuz aksesuar hatasını daha kâğıt üzerindeyken yakalar.
| Kod Parçası | Anlamı | Bu Üründe |
|---|---|---|
| 3VA2 | Seri | Üst seviye kompakt kesici serisi |
| Frame 400 | Gövde boyu | 400 A çerçeve sınıfı |
| 400 A | Anma akımı | 400 A |
| 4P | Kutup sayısı | Dört kutuplu |
| S | Anahtarlama sınıfı | S (yüksek) |
| ETU320 | Açma ünitesi | ETU320 elektronik |
| Bağlantı | Klemens türü | Vidalı yassı bağlantı |
Alçak gerilim tarafındaki sigorta kodlarının aynı mantıkla okunduğunu gösteren Siemens 5SL kod okuma rehberi, karışık bir pano listesini doğrularken yol gösterir.
Icu, Ics ve Anahtarlama Sınıfı Ne Anlatır?
Icu, kesicinin bir kez güvenle kesebileceği en yüksek kısa devre akımıdır. Ics ise kesicinin kesme işleminden sonra hizmete devam edebileceği akımdır ve her zaman Icu'ya eşit ya da ondan küçüktür. Bu üründe 415 V'ta Icu 36 kA, Ics 36 kA'dır. Anahtarlama sınıfı S (yüksek) bu değer ailesini tek harfle özetler.
Seçim, pano girişinde beklenen kısa devre akımının hesabına dayanır: hesaplanan değer Icu'nun altında kalmalıdır. Trafoya yakın noktalarda bu akım yükselir, hat uzadıkça düşer. ETU320 elektronik açma ünitesi ise koruma karakteristiğini belirler; L (aşırı yük) + I (ani kısa devre) fonksiyonlarıyla çalışır ve aşırı yük ayarı 160A ...400A aralığında yapılır.
İpucu: Aynı hatta alt kademede başka kesici veya sigorta varsa seçicilik hesabı yapılır: üstteki cihazın ani açma eşiği (1,5...10 x In) alttakinin keseceği akımın üzerinde kalmalıdır, aksi hâlde arızada iki cihaz birden açar.
3VA2 ile 3VM1 Serisi Arasındaki Fark
Mutel'de aynı akım ve kutup düzeninde iki seri listelenir: 3VA2340-4HL42-0AA0 ve 3VM1340-4ED42-0AA0. İkisi de 400 A ve dört kutupludır. Fark, iki veri sayfası yan yana konulduğunda kesme kapasitesi, gövde boyu ve ömür satırlarında ortaya çıkar.
| Özellik | 3VA2340-4HL42-0AA0 | 3VM1340-4ED42-0AA0 |
|---|---|---|
| Ürün kodu | 3VA2340-4HL42-0AA0 | 3VM1340-4ED42-0AA0 |
| Seri | 3VA2 | 3VM1 |
| Gövde boyu | Frame 400 | Frame 400 |
| Anma akımı | 400 A | 400 A |
| Kutup sayısı | 4P | 4P |
| Anahtarlama sınıfı | S (yüksek) | S (yüksek) |
| Icu, 415 V'ta | 36 kA | 36 kA |
| Ics, 415 V'ta | 36 kA | 27 kA |
| Açma ünitesi | ETU320 elektronik | TM210 termik-manyetik |
| Aşırı yük ayar aralığı | 160A ...400A | 400A sabit olarak ayarlanmış |
| Ani açma eşiği | 1,5...10 x In | 10 x In N iletken korumasız |
| Mekanik ömür | 20.000 çevrim | 15.000 çevrim |
| Elektriksel ömür | 6.000 çevrim | 6.000 çevrim |
| Güç kaybı, azami | 96 W | 92 W |
| Boyutlar (Y × G × D) | 248 × 184 × 110 mm | 248 × 184 × 110 mm |
| Net ağırlık | 5,982 kg | 6,344 kg |
3VA2 serisi daha yüksek kesme kapasitesi ve donanım seçeneği sunar. Seçim, pano girişindeki kısa devre hesabına ve ileride eklenecek yardımcı donanım ihtiyacına göre yapılır.
Öne Çıkan Özellikler
- 36 kA kesme kapasitesi: 415 V'ta Icu 36 kA; anahtarlama sınıfı S (yüksek). Pano girişindeki beklenen kısa devre akımına göre seçilir.
- ETU320 elektronik açma ünitesi: Elektronik ölçüm ile daha dar toleranslı açma; ayar değerleri cihaz üzerinden kademeli olarak değiştirilir.
- Aşırı yük ayarı: Ir 160A ...400A aralığında ayarlanır; kesici aynı gövdeyle farklı yük akımlarına uyarlanır.
- Ani açma eşiği: Ii 1,5...10 x In; kısa devre anında gecikmesiz açma bu eşikte devreye girer.
- Frame 400 gövde: 248 × 184 × 110 mm ölçüleriyle standart pano yerleşimine uyar; net ağırlık 5,982 kg.
- Düşük güç kaybı: Anma akımında toplam en fazla 96 W, kutup başına 32 W; pano içi ısınma hesabında bu değer kullanılır.
- Uzun ömür: Tipik 20.000 mekanik ve 6.000 elektriksel işletim çevrimi.
Aynı Gövdede Diğer Modeller
SENTRON 3VA2 serisinin Frame 400 gövdesinde Mutel'de listelenen modeller aşağıdadır. Kutup sayısı ve akım kademesi değişse de gövde ölçüsü ve bağlantı düzeni aynı kalır.
| Ürün Kodu | Anma Akımı | Icu 415 V | Kutup | Açma Ünitesi |
|---|---|---|---|---|
| 3VA2340-5HL32-0AA0 | 400 A | 55 kA | 3P | ETU320 |
| 3VA2340-4HL42-0AA0 | 400 A (bu ürün) | 36 kA | 4P | ETU320 |
Daha düşük akımlı hat korumaları için Siemens otomatik sigorta, can güvenliği gereken devreler için Siemens kaçak akım koruma kategorileri kullanılır.
Kullanım Alanları
- Bina ana panoları: Orta ölçekli binaların ana giriş koruması
- Alt pano beslemeleri: Kat ve blok panolarının yüksek akımlı kolon hatları
- Endüstriyel tesisler: Üretim hattı ve makine grubu ana beslemeleri
- Jeneratör ve trafo çıkışları: Kaynak tarafındaki hat koruması ve ayırma
- Kompanzasyon panoları: Kondansatör grubu beslemelerinin korunması
- Beklenen kısa devre akımı 415 V'ta 36 kA'yı aşan noktalarda bu kesici yerine daha yüksek anahtarlama sınıfına sahip model veya açık tip şalter planlanır.
- Ayar aralığı 160A ...400A ile sınırlıdır; bu aralığın dışındaki yük akımları için farklı bir gövde boyu seçilir.
- Kaçak akıma karşı koruma sağlamaz; can güvenliği gereken devrelerde ayrıca kaçak akım koruma cihazı planlanır.
- Dört kutuplu gövde rayda ve panoda üç kutupluya göre daha fazla yer kaplar; nötr ayrımı gerekmiyorsa üç kutuplu model yeterlidir.
- Anma akımı 40 °C ortam için verilmiştir; veri sayfasına göre 70 °C'de 340 A'ya iner. Sıcak pano içlerinde bu değer esas alınır.
Montaj ve Devreye Alma
- Panoyu enerjisiz hâle getirin ve gerilim yokluğunu ölçerek doğrulayın.
- Cihazı pano şasisine sabitleyin; 248 × 184 × 110 mm gövde için yerleşim ve havalandırma boşluğunu planlayın.
- Faz iletkenlerini giriş ve çıkış klemenslerine, işaretlere uygun şekilde bağlayın. Nötr kutbunu N işaretli klemense bağlayın.
- Aşırı yük ayarını (Ir) hattın yük akımına göre 160A ...400A aralığında ayarlayın.
- Klemens vidalarını üretici montaj talimatındaki tork değerine göre sıkın; gevşek bağlantı yüksek akımlı hatlarda en yaygın ısınma sebebidir.
- Enerji vermeden önce kesiciyi elle açıp kapatarak mekanizmayı, ardından koruma ayarlarını pano şemasına işleyin.
