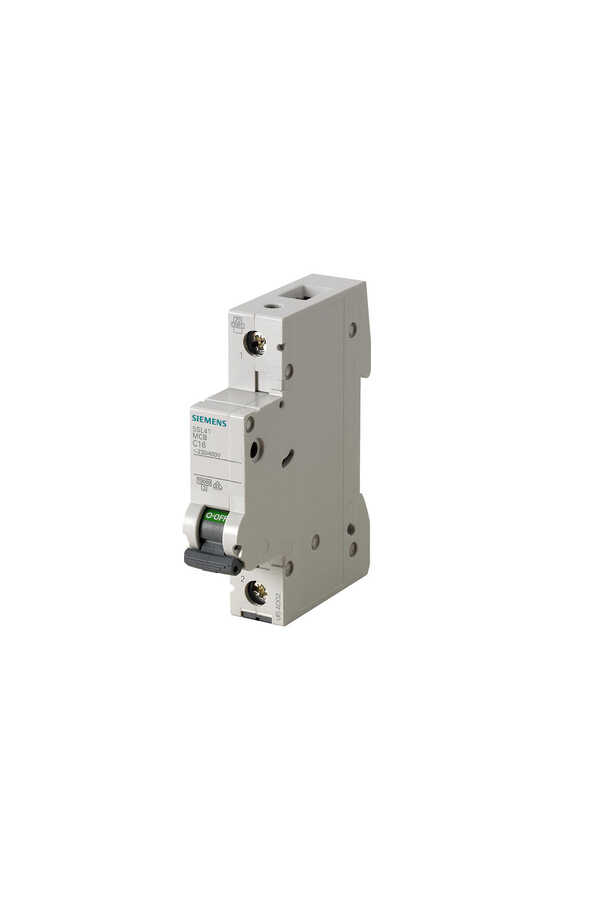

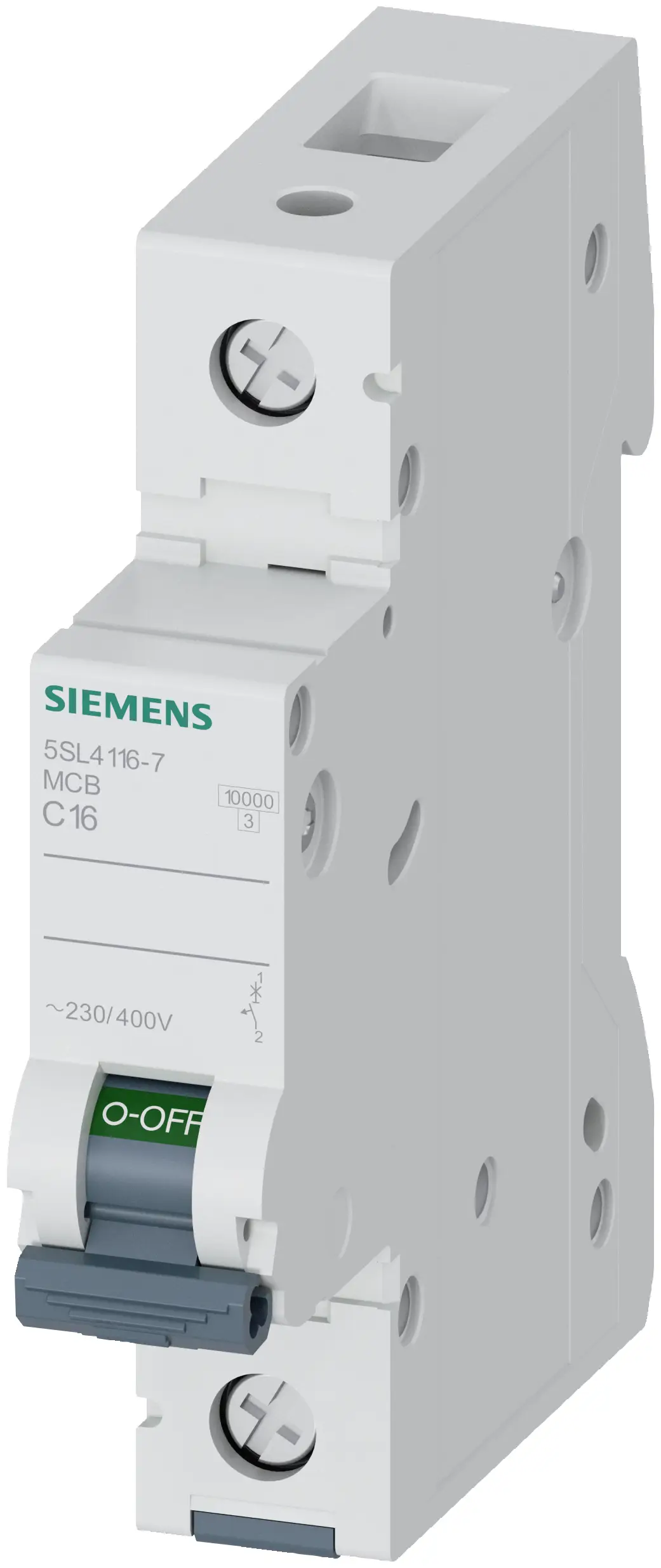

Siemens 16A C Tipi 1Faz Otomatik Sigorta 5SL4116-7, SENTRON 5SL4 serisine ait tek kutuplu bir minyatür devre kesicidir. 16 A anma akımı, C açma eğrisi ve EN 60898'e göre 10 kA kesme kapasitesiyle priz gruplarını, ofis ve atölye hatlarını, kalkış akımlı küçük cihazları aşırı yük ile kısa devreye karşı korur. Bu sayfadaki teknik değerler Siemens'in ürün veri sayfasından alınmıştır; kod okuma, eğri seçimi ve 6 kA ile 10 kA sınıfları arasındaki seçimi birlikte ele alıyoruz.
Önemli Güvenlik Notu: Otomatik sigorta yalnızca aşırı yük ve kısa devre koruması sağlar; toprağa kaçan akıma karşı can güvenliği için devrede ayrıca kaçak akım rölesi bulunmalıdır. Pano içi bağlantı, kesit seçimi ve devreye alma, enerji kesildikten sonra yetkili elektrikçi veya elektrik mühendisi tarafından yapılmalıdır.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün adı | Siemens 16A C Tipi 1Faz Otomatik Sigorta |
| Sipariş kodu | 5SL4116-7 |
| Mutel stok kodu | 2246 |
| Marka / seri | Siemens SENTRON 5SL4 |
| Ürün tanımı | Minyatür devre kesici (otomatik sigorta) |
| Kutup düzeni | 1 (1P) |
| Anma akımı | 16 A (30 °C'de) |
| Yüksek sıcaklıkta anma akımı | 40 °C'de 14,78 A; 55 °C'de 12,74 A |
| Açma eğrisi | C |
| Kesme kapasitesi | 10 kA (EN 60898); 10 kA (IEC 60947-2) |
| Enerji sınırlama sınıfı | 3 |
| Besleme gerilimi | 400 V AC, 50/60 Hz |
| İzolasyon gerilimi (Ui) | 250 V tek fazlı işletimde, 440 V çok fazlı işletimde |
| DC kullanım | Kutup başına en fazla 62,5 V DC; AC ve DC karma kullanım yok |
| Aşırı gerilim kategorisi | 3 |
| Kirlilik derecesi | 2 |
| Güç kaybı | Kutup başına 1,5 W (anma akımında) |
| Mekanik ömür | Tipik 10.000 işletim çevrimi |
| Koruma derecesi | IP20, iletkenler bağlı hâlde |
| Bağlanabilir iletken kesiti | 0,75 – 25 mm² (tek telli, çok telli ve yüksüklü ince telli) |
| Sıkma torku | 2,5 – 3 N·m |
| Boyutlar (Y × G × D) | 90 × 18 × 76 mm; montaj derinliği 70 mm |
| Modül genişliği | 1 modül (18 mm) |
| Montaj konumu | İsteğe bağlı |
| Çalışma sıcaklığı | -25 °C ile +55 °C arası |
| Depolama sıcaklığı | -40 °C ile +75 °C arası |
| Malzeme özellikleri | Halojensiz, silikonsuz, mühürlenebilir |
| Nötr kesme | Hayır |
| Temas koruması | Evet |
| Takılabilir ilave tertibat | Evet |
| Kullanım uygunluğu | Mesken ve altyapı |
| Veri kaynağı | Siemens ürün veri sayfası, son değişiklik 23.07.2025 |
5SL4116-7 Kodu Ne Anlatıyor?
Siemens 5SL4 kodları, 5SL6 ile aynı mantıkla okunur; ilk dört hane seriyi ve kesme sınıfını, sonraki haneler kutup düzeni ile anma akımını, tire sonrası hane ise açma eğrisini verir. Teklif listelerinde 5SL4 ile 5SL6 satırları sık karıştığı için kodun ilk dört hanesine bakmak yeterlidir.
| Kod Parçası | Anlamı | Bu Üründe |
|---|---|---|
| 5SL4 | Seri ve kesme kapasitesi sınıfı | 10 kA sınıfı SENTRON 5SL4 |
| 1 | Kutup düzeni | 1 kutup |
| 16 | Anma akımı | 16 A |
| -7 | Açma eğrisi | C eğrisi |
Aynı akım kademesinin üç kutuplu karşılığı 5SL4316-7 kodunu taşır. Kod okuma yöntemini örneklerle anlatan Siemens otomatik sigorta seçim rehberi, karışık bir sipariş listesini doğrularken yol gösterir.
C Eğrisi: Hangi Yükler İçin Doğru Seçim?
Açma eğrisi, sigortanın kısa devre anında hangi akım seviyesinde gecikmesiz açacağını belirler. EN 60898-1'e göre C eğrili bir sigorta, anma akımının 5 ile 10 katı arasındaki akımda anında açar. 16 A için bu eşik 80 ile 160 A arasına denk gelir.
Yüksek eşik, devreye girerken kısa süreli yüksek akım çeken yüklerde gereksiz açmayı önler: motorlar, kompresörler, trafo primerleri ve çok sayıda LED sürücü içeren aydınlatma grupları. Bu yüzden el aleti ve küçük cihaz bağlanan priz gruplarında C eğrisi B eğrisine göre daha az gereksiz açma yapar.
İpucu: Kalkış akımı olmayan aydınlatma ve priz hatlarında B eğrili kademeler daha hassas koruma verir; B eğrili modeller kategoride ayrıca listelenir.
10 kA Sınıfı 5SL4 ile 6 kA Sınıfı 5SL6 Arasındaki Fark
Aynı akım kademesi, kutup düzeni ve eğri için Mutel'de iki seri listelenir: 5SL4116-7 (10 kA) ve 5SL6116-7 (6 kA). Kesme kapasitesi, sigortanın güvenle kesebileceği en yüksek kısa devre akımıdır; pano girişinde beklenen kısa devre akımı hesabı hangi serinin gerektiğini belirler.
| Özellik | 5SL4116-7 (10 kA) | 5SL6116-7 (6 kA) |
|---|---|---|
| Ürün kodu | 5SL4116-7 | 5SL6116-7 |
| Kutup düzeni | 1P | 1P |
| Anma akımı | 16 A | 16 A |
| Açma eğrisi | C | C |
| Kesme kapasitesi, EN 60898 | 10 kA | 6 kA |
| Kesme kapasitesi, IEC 60947-2 | 10 kA | 6 kA |
| Temas koruması | Evet | Evet |
| Takılabilir ilave tertibat | Evet | Evet |
| Birlikte anahtarlanan nötr | Hayır | Hayır |
| İzolasyon gerilimi (Ui) | 440 V | 440 V |
| İşletim sıcaklığı üst sınırı | +55 °C | +45 °C |
| IP koruma türü | IP20, iletkenler bağlı hâlde | IP20, iletkenler bağlı hâlde |
| Modül genişliği | 18 mm | 18 mm |
| Boyutlar (Y × G × D) | 90 × 18 × 76 mm | 90 × 18 × 76 mm |
Trafo merkezine yakın sanayi panolarında, kısa ve kalın besleme hatlarında beklenen kısa devre akımı 6 kA'yı aşabilir; bu noktalarda 10 kA sınıfı 5SL4116-7 gerekir. Konut ve küçük ticari panolarda hesap 6 kA'nın altında kalıyorsa 5SL6116-7 yeterli olur.
Öne Çıkan Özellikler
- 10 kA kesme kapasitesi: Sanayi ve ticari dağıtım panolarındaki yüksek kısa devre akımlarını EN 60898 sınırları içinde keser; IEC 60947-2'ye göre de 10 kA.
- C eğrisi: Anma akımının 5 ile 10 katında (80 – 160 A) ani açma; kalkış akımlı motor ve cihaz devrelerinde gereksiz açmayı önler.
- Geniş kesit aralığı: 0,75 mm² ile 25 mm² arasındaki iletkenler aynı klemense bağlanır.
- Tek modül gövde: 18 mm genişlik ile pano rayında yer tasarrufu; montaj konumu serbest.
- Temas korumalı klemens: Bağlı iletkenlerle IP20; pano içinde istemsiz temasa karşı koruma.
- Halojensiz ve silikonsuz malzeme: Yanma durumunda korozif gaz oluşumunu azaltan, hassas ortamlara uygun gövde.
- Mühürlenebilir: Sayaç panosu ve ortak alan uygulamalarında yetkisiz müdahaleye karşı mühür imkânı.
Aynı Seride Diğer Akım Kademeleri
5SL4 tek kutuplu C eğrili seri Mutel'de 2 A'dan 63 A'ya kadar 10 kademede listelenir. Tüm kademeler aynı 10 kA sınıfında ve aynı gövde ölçüsündedir; yalnızca anma akımı değişir. Kodun tire öncesi son iki hanesi doğrudan akımı verir.
| Ürün Kodu | Anma Akımı | Eğri | Kutup | Kesme Kapasitesi |
|---|---|---|---|---|
| 5SL4102-7 | 2 A | C | 1P | 10 kA |
| 5SL4106-7 | 6 A | C | 1P | 10 kA |
| 5SL4110-7 | 10 A | C | 1P | 10 kA |
| 5SL4116-7 | 16 A (bu ürün) | C | 1P | 10 kA |
| 5SL4120-7 | 20 A | C | 1P | 10 kA |
| 5SL4125-7 | 25 A | C | 1P | 10 kA |
| 5SL4132-7 | 32 A | C | 1P | 10 kA |
| 5SL4140-7 | 40 A | C | 1P | 10 kA |
| 5SL4150-7 | 50 A | C | 1P | 10 kA |
| 5SL4163-7 | 63 A | C | 1P | 10 kA |
Beklenen kısa devre akımının 6 kA'nın altında kaldığı konut panoları için 5SL6 serisi ve 80 A üzeri kademeler için 5SP4 serisi Siemens otomatik sigorta kategorisinde listelenir.
Kullanım Alanları
- Konut panoları: Mutfak ve oda priz grupları, genel aydınlatma hatları
- Ofisler: Masa priz grupları, yazıcı ve küçük ofis cihazları
- Dükkân ve mağazalar: Vitrin, reyon ve kasa priz hatları
- Otel odaları: Oda priz grupları ve minibar hatları
- Atölyeler: Kalkış akımlı el aletleri için priz grupları
- Uzun ve ince kesitli hat sonlarında kısa devre akımı C eğrisinin ani açma eşiğinin altında kalabilir; hat empedansı proje aşamasında kontrol edilir.
- Beklenen kısa devre akımının 10 kA'yı aştığı ana dağıtım noktalarında minyatür sigorta yerine kompakt şalter planlanır.
- Ortam sıcaklığı 55 °C'yi aşan pano içlerinde veri sayfasındaki çalışma aralığının dışına çıkılır.
- Bu ürün yalnızca faz iletkenini anahtarlar; nötrün de kesilmesi gereken devrelerde nötr kutuplu (1P+N) modeller planlanır.
- Toprak kaçağına karşı koruma sağlamaz; can güvenliği için Siemens kaçak akım koruma ürünleriyle birlikte planlanır.
Montaj ve Devreye Alma
- Panoyu enerjisiz hâle getirin ve gerilim yokluğunu ölçerek doğrulayın.
- Sigortayı pano rayına oturtun; 1 modül (18 mm) genişlik için rayda yer ayırın, montaj konumu serbesttir.
- İletken kesitinin 0,75 ile 25 mm² aralığında olduğunu, ince telli iletkenlerde yüksük kullanıldığını kontrol edin.
- Klemens vidalarını 2,5 ile 3 N·m tork aralığında sıkın; gevşek bağlantı ısınmanın en yaygın sebebidir.
- Korunan devrenin etiketini pano şemasına işleyin; mühürleme gerekiyorsa bu aşamada uygulayın.
- Enerji verdikten sonra sigortayı elle açıp kapatarak mekanik çalışmayı doğrulayın.
Dikkat: Sigortanın anma akımı, koruduğu iletkenin taşıma kapasitesini aşmamalıdır; kesit seçimi döşeme yöntemine ve proje hesabına göre yapılır. Veri sayfası AC ve DC karma kullanımı açıkça yasaklar; DC uygulamada kutup başına 62,5 V sınırı aşılmaz.
5SL6, 5SL4 ve 5SP4 serilerinin tüm kademeleri
Sigortayı tamamlayan kaçak akım röleleri
Kontaktör, röle ve şalter aileleri
Sigorta kodundan model doğrulama rehberi
Proje ve toptan alımlar için eticaret@mutel.com.tr adresine yazabilirsiniz. 10 yıllık Pelsan aydınlatma bayiisi Mutel Elektrik, Siemens şalt grubunda Karaköy, Çerkezköy OSB ve Hadımköy şubelerinden tedarik desteği verir.
Sıkça Sorulan Sorular
Priz grupları, el aletleri ve kalkış akımlı küçük cihazlar için uygundur. C eğrisi devreye girerken kısa süreli yüksek akım çeken yüklerde gereksiz açmayı önler.
B eğrisi anma akımının 3 ile 5 katında, C eğrisi 5 ile 10 katında ani açma yapar. 16 A için C eğrisi 80 ile 160 A arasında açar; eğri seçimi yükün kalkış akımına göre yapılır.
İkisi de 1 kutup, 16 A ve C eğrilidir. 5SL4116-7 EN 60898'e göre 10 kA, 5SL6116-7 ise 6 kA keser. Pano girişinde beklenen kısa devre akımı hangisinin gerektiğini belirler.
Tek telli, çok telli ve yüksüklü ince telli iletkenlerde 0,75 mm² ile 25 mm² arası kesitler bağlanabilir. Vida bağlantısı 2,5 ile 3 N·m tork aralığında sıkılır.
Hayır. Yalnızca aşırı yük ve kısa devre koruması sağlar. Toprak kaçağına karşı can güvenliği için devrede ayrıca kaçak akım rölesi bulunmalıdır.
Veri sayfasına göre kutup başına en fazla 62,5 V DC ile kullanılabilir. AC ve DC devrelerde karma kullanıma izin verilmez.
İşletimde -25 °C ile +55 °C, depolamada -40 °C ile +75 °C aralığı geçerlidir. Anma akımı 30 °C ortam sıcaklığı için verilmiştir; 40 °C'de 14,78 A, 55 °C'de 12,74 A olarak düşer.
