Siemens 16A C tipi Klasik Otomatik Sigorta 5SL6616-7YA

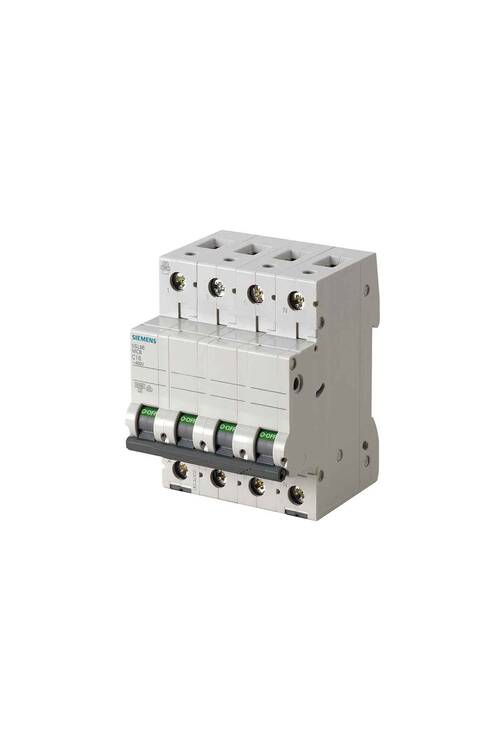

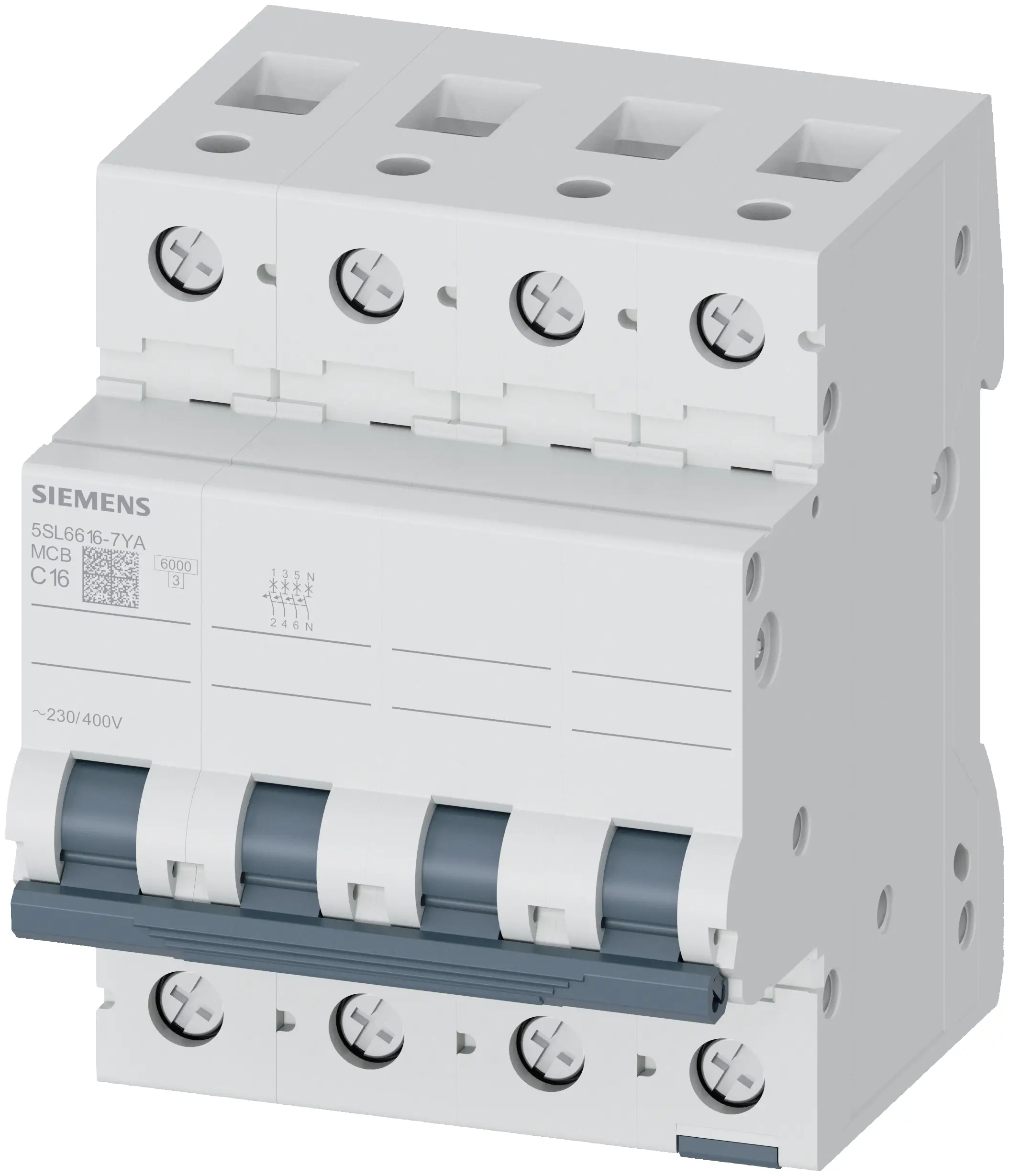

Siemens 16A C tipi Klasik Otomatik Sigorta 5SL6616-7YA, SENTRON 5SL6 serisine ait üç kutup artı nötr (3P+N) bir minyatür devre kesicidir. 16 A anma akımı, C açma eğrisi ve EN 60898'e göre 6 kA kesme kapasitesiyle üç fazlı priz çıkışlarını, küçük motor devrelerini ve kumanda panosu beslemelerini aşırı yük ile kısa devreye karşı korur. Bu sayfadaki teknik değerler Siemens'in ürün veri sayfasından alınmıştır; kod okuma, eğri seçimi ve kutup düzeninin devreye etkisini sırayla açıklıyoruz.

Teknik Özellikler

5SL6616-7YA Kodu Ne Anlatıyor?

Siemens 5SL kodları ürünün temel özelliklerini hane hane taşır. Kodu okuyabilen bir satın almacı, etiketi görmeden kesme sınıfını, kutup düzenini, anma akımını ve açma eğrisini bilir. Sipariş listesi doğrularken bu okuma her satırda birkaç saniye kazandırır.

Aynı akım kademesinin üç kutuplu karşılığı 5SL6316-7YA kodunu taşır. Kod okuma yöntemini örneklerle anlatan Siemens otomatik sigorta seçim rehberi, karışık bir sipariş listesini doğrularken yol gösterir.

C Eğrisi: Hangi Yükler İçin Doğru Seçim?

Açma eğrisi, sigortanın kısa devre anında hangi akım seviyesinde gecikmesiz açacağını belirler. EN 60898-1'e göre C eğrili bir sigorta, anma akımının 5 ile 10 katı arasındaki akımda anında açar. 16 A için bu eşik 80 ile 160 A arasına denk gelir.

Yüksek eşik, devreye girerken kısa süreli yüksek akım çeken yüklerde gereksiz açmayı önler: motorlar, kompresörler, trafo primerleri ve çok sayıda LED sürücü içeren aydınlatma grupları. Bu yüzden el aleti ve küçük cihaz bağlanan priz gruplarında C eğrisi B eğrisine göre daha az gereksiz açma yapar.

3P+N Düzeni ile 3P Düzenli 5SL6316-7YA Arasındaki Fark

Aynı seri, akım ve eğride farklı kutup düzenleri listelenir. 5SL6616-7YA üç kutup artı nötr (3P+N), 5SL6316-7YA ise üç kutuplu bir sigortadır. Kutup düzeni, hangi iletkenlerin birlikte kesileceğini ve rayda kaplanan genişliği belirler.

Üç kutup artı nötr düzeni, üç faz ile birlikte nötr iletkeni de anahtarlar; nötr gerektiren karışık yüklü alt panolarda tercih edilir. Üç kutuplu sigorta üç faz iletkenini birlikte keser; nötr gerektirmeyen motor ve ısıtıcı devrelerinde standart seçimdir.

Öne Çıkan Özellikler

• 6 kA kesme kapasitesi: Konut ve ticari dağıtım panolarındaki kısa devre akımlarını EN 60898 sınırları içinde keser.
• C eğrisi: Anma akımının 5 ile 10 katında (80 – 160 A) ani açma; kalkış akımlı motor ve cihaz devrelerinde gereksiz açmayı önler.
• Geniş kesit aralığı: 0,75 mm² ile 25 mm² arasındaki iletkenler aynı klemense bağlanır.
• 4 modül gövde: 72 mm genişlik ile pano rayında standart yerleşim; montaj konumu serbest.
• Anahtarlanan nötr: Nötr iletken faz ile birlikte açılıp kapanır; arıza aramada devre tamamen ayrılır.
• Halojensiz ve silikonsuz malzeme: Yanma durumunda korozif gaz oluşumunu azaltan, hassas ortamlara uygun gövde.
• Mühürlenebilir: Sayaç panosu ve ortak alan uygulamalarında yetkisiz müdahaleye karşı mühür imkânı.

Aynı Seride Diğer Akım Kademeleri

Klasik 5SL6 üç kutup artı nötr (3P+N) C eğrili seri Mutel'de 10 A'dan 40 A'ya kadar 6 kademede listelenir. Tüm kademeler aynı 6 kA sınıfında ve aynı gövde ölçüsündedir; yalnızca anma akımı değişir. Kodun tire öncesi son iki hanesi doğrudan akımı verir.

Kesme kapasitesi 10 kA gereken sanayi panoları için 5SL4 serisi ve 80 A üzeri kademeler için 5SP4 serisi Siemens otomatik sigorta kategorisinde listelenir.

Kullanım Alanları

• Atölye panoları: Üç fazlı priz çıkışları ve küçük tezgâh hatları
• Küçük motor devreleri: Fan, pompa ve kompresör grupları için kısa devre ve aşırı yük koruması
• Ticari mutfaklar: Üç fazlı beslenen pişirme ve soğutma ekipmanı
• Kat panoları: Üç fazlı alt çıkışlar ve klima dış üniteleri
• Nötr gerektiren karışık yükler: Faz-nötr ve faz-faz yüklerin birlikte beslendiği alt panolar

• Uzun ve ince kesitli hat sonlarında kısa devre akımı C eğrisinin ani açma eşiğinin altında kalabilir; hat empedansı proje aşamasında kontrol edilir.
• Kısa devre akımının 6 kA'yı aşabileceği trafoya yakın sanayi panolarında 10 kA sınıfı 5SL4 serisi gerekir.
• Ortam sıcaklığı 45 °C'yi aşan pano içlerinde veri sayfasındaki çalışma aralığının dışına çıkılır.
• Yardımcı kontak veya arıza sinyal modülü takılacak uygulamalarda klasik sürüm yerine aksesuar takılabilen standart sürüm seçilir.
• Toprak kaçağına karşı koruma sağlamaz; can güvenliği için Siemens kaçak akım koruma ürünleriyle birlikte planlanır.

Montaj ve Devreye Alma

1. Panoyu enerjisiz hâle getirin ve gerilim yokluğunu ölçerek doğrulayın.
2. Sigortayı pano rayına oturtun; 4 modül (72 mm) genişlik için rayda yer ayırın, montaj konumu serbesttir.
3. İletken kesitinin 0,75 ile 25 mm² aralığında olduğunu, ince telli iletkenlerde yüksük kullanıldığını kontrol edin.
4. Nötr iletkeni cihaz üzerinde N ile işaretli kutba, faz iletkenlerini faz kutuplarına bağlayın; nötr ve faz karışıklığı devreye alma öncesi kontrol edilir.
5. Klemens vidalarını 2,5 ile 3 N·m tork aralığında sıkın; gevşek bağlantı ısınmanın en yaygın sebebidir.
6. Korunan devrenin etiketini pano şemasına işleyin; mühürleme gerekiyorsa bu aşamada uygulayın.
