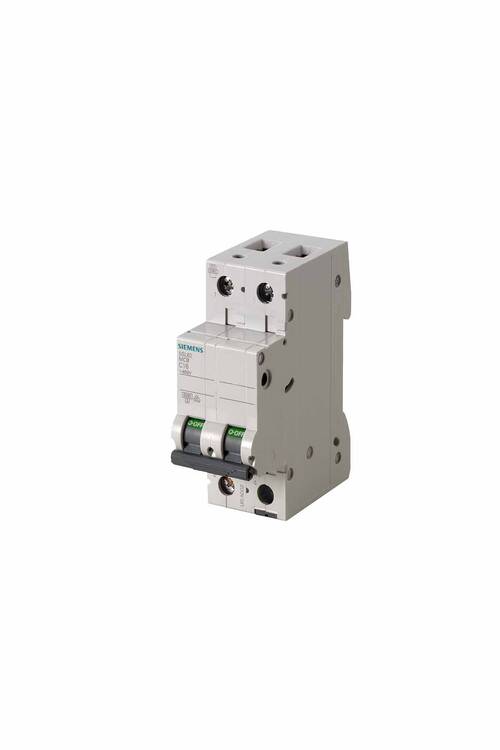

Siemens 1A C Tipi 2Faz - 6kA Otomatik Sigorta 5SL6201-7

Siemens 1A C Tipi 2Faz - 6kA Otomatik Sigorta 5SL6201-7, SENTRON 5SL6 serisine ait iki kutuplu bir minyatür devre kesicidir. 1 A anma akımı, C açma eğrisi ve EN 60898'e göre 6 kA kesme kapasitesiyle pano içi kumanda devrelerini, sinyal ve ölçüm hatlarını, PLC ve küçük güç kaynağı beslemelerini aşırı yük ile kısa devreye karşı korur. Bu sayfadaki teknik değerler Siemens'in ürün veri sayfasından alınmıştır; kod okuma, eğri seçimi ve kutup düzeninin devreye etkisini sırayla açıklıyoruz.

5SL6201-7 Kodu Ne Anlatıyor?

Siemens 5SL kodları ürünün temel özelliklerini hane hane taşır. Kodu okuyabilen bir satın almacı, etiketi görmeden kesme sınıfını, kutup düzenini, anma akımını ve açma eğrisini bilir. Sipariş listesi doğrularken bu okuma her satırda birkaç saniye kazandırır.

Aynı akım kademesinin tek kutuplu karşılığı 5SL6101-7 kodunu taşır. Kod okuma yöntemini örneklerle anlatan Siemens otomatik sigorta seçim rehberi, karışık bir sipariş listesini doğrularken yol gösterir.

C Eğrisi: Hangi Yükler İçin Doğru Seçim?

Açma eğrisi, sigortanın kısa devre anında hangi akım seviyesinde gecikmesiz açacağını belirler. EN 60898-1'e göre C eğrili bir sigorta, anma akımının 5 ile 10 katı arasındaki akımda anında açar. 1 A için bu eşik 5 ile 10 A arasına denk gelir.

Yüksek eşik, devreye girerken kısa süreli yüksek akım çeken yüklerde gereksiz açmayı önler: motorlar, kompresörler, trafo primerleri ve çok sayıda LED sürücü içeren aydınlatma grupları. Kumanda trafosu ve anahtarlamalı güç kaynağı beslemelerinde açılış akımı anma akımının katlarına çıkabildiği için düşük kademelerde C eğrisi standart tercih olur.

2P Düzeni ile 1P Düzenli 5SL6101-7 Arasındaki Fark

Aynı seri, akım ve eğride farklı kutup düzenleri listelenir. 5SL6201-7 iki kutuplu, 5SL6101-7 ise tek kutuplu bir sigortadır. Kutup düzeni, hangi iletkenlerin birlikte kesileceğini ve rayda kaplanan genişliği belirler.

İki kutuplu sigorta her iki iletkeni de birlikte keser ve korur; faz-faz beslenen tek fazlı yüklerde ve her iki iletkenin de korunması istenen devrelerde kullanılır. Tek kutuplu sigorta yalnızca faz iletkenini keser ve tek modül yer kaplar; tek fazlı hatlarda standart seçimdir.

Teknik Özellikler

Öne Çıkan Özellikler

• 6 kA kesme kapasitesi: Konut ve ticari dağıtım panolarındaki kısa devre akımlarını EN 60898 sınırları içinde keser; IEC 60947-2'ye göre de 6 kA.
• C eğrisi: Anma akımının 5 ile 10 katında (5 – 10 A) ani açma; kalkış akımlı motor ve cihaz devrelerinde gereksiz açmayı önler.
• Geniş kesit aralığı: 0,75 mm² ile 25 mm² arasındaki iletkenler aynı klemense bağlanır.
• 2 modül gövde: 36 mm genişlik ile pano rayında standart yerleşim; montaj konumu serbest.
• Temas korumalı klemens: Bağlı iletkenlerle IP20; pano içinde istemsiz temasa karşı koruma.
• Halojensiz ve silikonsuz malzeme: Yanma durumunda korozif gaz oluşumunu azaltan, hassas ortamlara uygun gövde.
• Mühürlenebilir: Sayaç panosu ve ortak alan uygulamalarında yetkisiz müdahaleye karşı mühür imkânı.

Aynı Seride Diğer Akım Kademeleri

5SL6 iki kutuplu C eğrili seri Mutel'de 1 A'dan 63 A'ya kadar 13 kademede listelenir. Tüm kademeler aynı 6 kA sınıfında ve aynı gövde ölçüsündedir; yalnızca anma akımı değişir. Kodun tire öncesi son iki hanesi doğrudan akımı verir.

Kesme kapasitesi 10 kA gereken sanayi panoları için 5SL4 serisi ve 80 A üzeri kademeler için 5SP4 serisi Siemens otomatik sigorta kategorisinde listelenir.

Kullanım Alanları

• Pano içi kumanda devreleri: Kontaktör bobinleri, röle ve sinyal lambası hatları
• Otomasyon ve ölçüm: PLC beslemesi, sensör hatları ve küçük güç kaynakları
• Bina otomasyonu: Termostat, aktüatör ve kontrol paneli beslemeleri
• Zayıf akım panoları: Kapı otomatiği, diyafon ve alarm sistemi besleme çıkışları
• İki iletkenin birlikte kesildiği hatlar: Faz-faz beslenen tek fazlı yükler ve her iki iletkenin de korunması istenen devreler

• Uzun ve ince kesitli hat sonlarında kısa devre akımı C eğrisinin ani açma eşiğinin altında kalabilir; hat empedansı proje aşamasında kontrol edilir.
• Kısa devre akımının 6 kA'yı aşabileceği trafoya yakın sanayi panolarında 10 kA sınıfı 5SL4 serisi gerekir.
• Ortam sıcaklığı 45 °C'yi aşan pano içlerinde veri sayfasındaki çalışma aralığının dışına çıkılır.
• Bu ürün yalnızca faz iletkenlerini anahtarlar; nötrün de kesilmesi gereken devrelerde nötr kutuplu (1P+N) modeller planlanır.
• Toprak kaçağına karşı koruma sağlamaz; can güvenliği için Siemens kaçak akım koruma ürünleriyle birlikte planlanır.

Montaj ve Devreye Alma

1. Panoyu enerjisiz hâle getirin ve gerilim yokluğunu ölçerek doğrulayın.
2. Sigortayı pano rayına oturtun; 2 modül (36 mm) genişlik için rayda yer ayırın, montaj konumu serbesttir.
3. İletken kesitinin 0,75 ile 25 mm² aralığında olduğunu, ince telli iletkenlerde yüksük kullanıldığını kontrol edin.
4. Klemens vidalarını 2,5 ile 3 N·m tork aralığında sıkın; gevşek bağlantı ısınmanın en yaygın sebebidir.
5. Korunan devrenin etiketini pano şemasına işleyin; mühürleme gerekiyorsa bu aşamada uygulayın.
6. Enerji verdikten sonra sigortayı elle açıp kapatarak mekanik çalışmayı doğrulayın.
