Siemens 1CO Motor Koruma Üst Blok Kontağı 3RV2901-1D

Ürün Kodu :3RV2901-1D
Stokta var
Liste Fiyatı : 688,00 TL + KDV
Fiyat : 206,40 TL + KDV
Kdv Dahil : 247,68 TL
%70
İndirim

Stok Sorunuz

Gelince Haber Ver
guaranty.svg (4 KB) Garantili Ürün
Aynı gün kargo

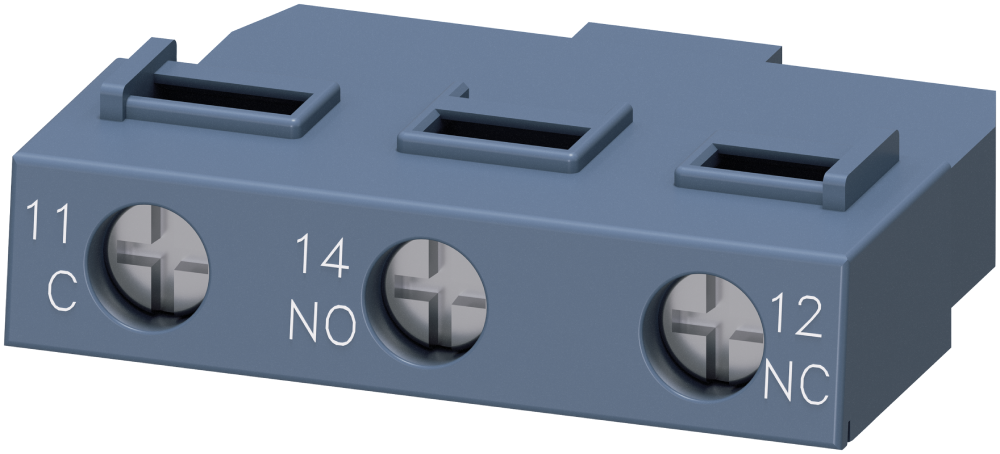

Siemens 1CO Enine Yardımcı Kontak 3RV2901-1D, Siemens SIRIUS 3RV2 motor koruma şalterleri için bir yardımcı kontaktır. 1 CO (değiştirici) kontağıyla şalterin konum bilgisini kumanda devresine taşır ve şalterin üzerine enine takılır. Bu sayfadaki teknik değerler Siemens'in ürün veri sayfasından alınmıştır; uyumluluk, kontak değerleri ve montaj adımlarını açıklıyoruz.

1 COKontak
3RV2Uyumlu Şalter
3 AAC-15, 230 V
IP20Koruma
16 gAğırlık

Teknik Özellikler

ÖzellikDeğer
Ürün adıSiemens 1CO Enine Yardımcı Kontak
Sipariş kodu3RV2901-1D
Mutel stok kodu2347
Marka / seriSiemens SIRIUS 3RV29
Ürün tanımıMotor koruma şalteri yardımcı kontağı
Kontak düzeni1 CO (değiştirici)
Takıldığı cihaz3RV2 motor koruma şalterleri (S00, S0, S2, S3)
Montaj biçimiEnine (yatay) takılan yardımcı şalter
AC-15 işletim akımı, 230 V3 A
AC-12 işletim akımıen fazla 10 A
İzolasyon gerilimi300 V
Darbe gerilimi dayanımı4 kV
İşletim sıcaklığı-20 ile +60 °C
Koruma derecesi (ön yüz)IP20
Boyutlar (Y × G × D)12 × 45 × 17 mm
Net ağırlık16 g
Veri kaynağıSiemens ürün veri sayfası, son değişiklik 22.07.2025

3RV2901-1D Kodu Ne Anlatıyor?

3RV29 kodları 3RV2 motor koruma şalterlerinin aksesuarlarını tanımlar. Benzer görünen yardımcı kontakların kontak düzeni ve takılma biçimi koddaki son harfle ayrılır. Sipariş öncesi bu okuma, yanlış kademe veya uyumsuz aksesuar siparişini daha kâğıt üzerindeyken önler.

Kod ParçasıAnlamıBu Üründe
3RV29SeriSIRIUS 3RV2 motor koruma şalteri aksesuarları
01-1DModel1 CO kontaklı, enine (yatay) takılan yardımcı şalter

SIRIUS ailesinde boylara göre aksesuar uyumunu anlatan Siemens Sirius boy seçim rehberi, sipariş listesini doğrularken yol gösterir.

Yardımcı Kontak Ne İşe Yarar?

Motor koruma şalterinin yardımcı kontağı, şalterin açık veya kapalı olduğu bilgisini kumanda devresine taşır. Bu bilgi PLC girişine, ikaz lambasına veya kontaktör kumandasını kesen kilitleme devresine aktarılır.

Bu ürün 1 CO (değiştirici) kontağa sahiptir; tek kontakla hem açık hem kapalı konum sinyali alınabilir. 3RV2 şalterlerin S00, S0, S2, S3 boylarıyla uyumludur ve AC-15'te 230 V'ta 3 A ile yüklenebilir.

İpucu: Aynı şaltere takılabilecek yardımcı kontak sayısı ve konumu sınırlıdır. Birden fazla kontak planlanıyorsa kombinasyon önceden kontrol edilir.

1 CO ile 1 NO + 1 NC Yardımcı Kontak Arasındaki Fark

3RV2 şalterler için Mutel'de iki enine yardımcı kontak listelenir: 3RV2901-1D (1 CO) ve 3RV2901-1E (1 NO + 1 NC).

Özellik3RV2901-1D3RV2901-1E
Ürün kodu3RV2901-1D3RV2901-1E
Kontak düzeni1 CO1 NO + 1 NC
Montaj biçimiEnine (yatay)Enine (yatay)
KategoriMotor koruma şalteriYedek kontak ve bobin
Net ağırlık16 g17,5 g

CO kontak tek kontakla iki konum bilgisi verir; 1 NO + 1 NC düzeninde ise iki ayrı kontak bulunur ve iki ayrı devre beslenebilir. Seçim kumanda şemasındaki ihtiyaca göre yapılır.

Öne Çıkan Özellikler

  • 1 CO kontak: Tek değiştirici kontak; aynı kontakla hem açık hem kapalı konum bilgisi alınabilir.
  • Geniş uyum: 3RV2 motor koruma şalterlerinin S00, S0, S2, S3 boylarıyla kullanılır.
  • Kontak akımı: AC-15'te 230 V'ta 3 A; AC-12'de en fazla 10 A.
  • Enine montaj: Şalterin üzerine enine (yatay) takılır; panoda ek genişlik gerektirmez.
  • Kompakt ölçü: 12 × 45 × 17 mm, 16 g; ön yüz IP20.

3RV2 İçin Diğer Yardımcı Kontaklar

Mutel'de 3RV2 motor koruma şalterleri için listelenen yardımcı kontaklar aşağıdadır.

Ürün KoduKontakMontajAğırlık
3RV2901-1D1 CO (bu ürün)Enine (yatay)16 g
3RV2901-1E1 NO + 1 NCEnine (yatay)17,5 g
3RV2901-1A1 NO + 1 NCYandan40 g

3RV2 için diğer yardımcı kontaklar Siemens yedek kontak ve bobin kategorisinde listelenir.

Kullanım Alanları

  • Şalter durum bildirimi: Motor koruma şalterinin açık-kapalı konumunun PLC veya ikaz lambasına aktarılması
  • Kumanda kilitlemesi: Şalter açıkken kontaktör kumandasının kesilmesi
  • Motor çıkış panoları: MCC ve makine panolarında çıkış durum izleme
  • Uzaktan izleme: SCADA ve bina otomasyonuna konum bilgisi
  • Pano genişletme: Mevcut şaltere sonradan sinyal kontağı eklenmesi
  • Yalnız 3RV2 motor koruma şalterleriyle (S00, S0, S2, S3) kullanılır.
  • Kontaklar kumanda ve sinyal devreleri içindir; güç devresi anahtarlanmaz.
  • Kontak akımı AC-15'te 230 V'ta 3 A ile sınırlıdır; daha büyük kumanda yükleri ara röle üzerinden sürülür.
  • İzolasyon gerilimi 300 V'tur; bu değerin üzerindeki kumanda devrelerinde kullanılmaz.
  • Takma ve sökme işlemi şalter enerjisiz hâldeyken yapılır.

Montaj ve Devreye Alma

  1. Panoyu enerjisiz hâle getirin ve gerilim yokluğunu ölçerek doğrulayın.
  2. Şalterin boyunun (S00, S0, S2, S3) bu yardımcı kontakla uyumlu olduğunu doğrulayın.
  3. Yardımcı kontağı şalterin ön yüzündeki yuvaya enine yerleştirip oturtun.
  4. Kontak uçlarını kumanda şemasına göre bağlayın.
  5. Klemens vidalarını üretici talimatındaki torka göre sıkın.
  6. Şalteri açıp kapatarak kontağın beklenen şekilde değiştiğini ölçün.

Motor kumanda panoları için teklif

Motor güçlerinizi ve adetlerinizi iletin; uygun Siemens motor koruma şalteri kademelerini ve stok bilgisini kısa sürede paylaşalım.

0212 254 44 46

Mutel Elektrik, 2014 yılından beri Siemens yetkili satıcısıdır. Tüm Siemens 5SL3 Klasik Serisi 4,5 kA Otomatlar; 5SL6 Klasik Serisi 6 kA Otomatlar; 5SL6 Serisi 6 kA Otomatlar; 5SL4 Serisi 10 kA Otomatlar; 5SY5 DC Otomatlar; 5ST3 Yardımcı Donanımlar; 5SV5 Kaçak Akım Koruma Röleleri; 5SZ1 Kaçak Akım Koruma Röleleri; 5SV3 Kaçak Akım Koruma Röleleri; 5SV SIQUENCE Serisi Kaçak Akım Koruma Röleleri; 5SU Kaçak Akım Koruma Röleli Otomatlar; 5SV6 Ark Hatası Algılama Cihazları; 5SD Alçak Gerilim Parafudrları; 5TT INSTA Kontaktörler; 5TT INSTA Kontaktörler için Yardımcı Kontaklar; 5TT Uzaktan Kumanda Darbe Akım Şalteri; 3NW Silindirik Sigortalar (Kartuş Sigortalar); 5SG Minized Sigortalar; 5SE Neozed Sigortalar; 5TE Toprak Priz (Raya Montaja Uygun); 7KT İşletme Saat Sayacı; 7LF Haftalık Digital Şalt Saati; 7LF Günlük Mekanik Şalt Saati; 3NA NH Bıçaklı Sigorta Monofaze ve Altlıkları; 3NA Çift Göstergeli NH Buşonlar; 3NE SITOR Hızlı Sigorta Buşonları; 3NX NH Bıçaklı Sigorta Aksesuarları; 5SB Diazed Sigortalar; SENTRON Haberleşmeli ve Ölçüm Özellikli Koruma Cihazları; SIRIUS 3RT Serisi Kontaktörler; SIRIUS 3RH Serisi Yardımcı Kontaktörler ve Kontaktör Aksesuarları; SIRIUS 3RT Serisi Kontaktör Aksesuarları; SIRIUS 3RV29 Bara Besleme Modülleri; SIRIUS 3RA2 ve 3RA8 Serisi Yolverme Kombinasyonları; SIRIUS 3RC7 ILM Akıllı Bağlantı Modülü; SIRIUS Yaylı Bağlantılı Ürünler 3RT, 3RV, 3RU; SIRIUS 3RV2 Serisi Motor Koruma Şalterleri; SIRIUS 3RV2 Aksesuarları; SIRIUS 3RU2 Termik Röleler ve Aksesuarları; SIRIUS 3RR Akım Algılama ve 3RB Elektronik Aşırı Akım Röleleri; 3TG10 Mini Kontaktörler; 3TY Yedek Bobinler ve Ana Kontak Takımları; 8US Bara Sistemleri; 3RF Solid State Röleler; 3RM1 Hibrit Motor Yolvericiler; 3RK13 ET200SP Motor Yol Vericiler ve e-Starter; 3RW55/52/50/40/30 Yumuşak Yol Vericiler; 3UF7/8 SIMOCODE Motor Yönetim Sistemleri; AS-I Haberleşme Ürünleri; SENTRON 3VA Kompakt Güç Şalterleri; SENTRON 3VM Kompakt Güç Şalterleri; 3UL ve 5SV Serisi Kaçak Akım Koruma Kombinasyonları ve Röleleri; SENTRON 3WA Açık Tip Otomatik Şalterler; SENTRON 3WL Açık Tip Otomatik Şalterler; SENTRON 3WT Açık Tip Güç Şalterleri; SENTRON 3KC9 ATC 6300 Cihazı; SENTRON 3KC9 ATC 3100 Cihazı; SENTRON 3KD Sigortasız Yük Kesicileri; SENTRON 3KC Manuel Transfer Şalteri; SENTRON 3KF Tipi Sigortalı Yük Kesicileri; SENTRON 3NJ4 Sigortalı Yük Ayırıcı; SENTRON 3NP1 NH Bıçaklı Sigortalı Yük Ayırıcı; 4RB Alçak Gerilim Güç Kondansatörleri; 4EU/4EP Harmonik Reaktörleri; SIRIUS 3RT26 Kondansatör Kontaktörleri; 4RB Dinamik Kompanzasyon Ürünleri, Reaktif Güç Rölesi; SENTRON 7KM PAC Enerji Analizörleri ve Kalite Kaydediciler; SENTRON 4NC Akım Transformatörleri; SENTRON 7KM/7KT PAC Enerji Sayaçları ve Aksesuarları; SENTRON Digital Çözümleri; SENTRON 3LD Ana Şalter / Acil Stop Şalteri; 3LF0 Serisi Paket Şalterler ve Aksesuarları; 3SU1 Serisi Plastik ve Metal Buton Elemanları; 3SU1 Serisi 30 mm, Mat Metal, Yassı Buton Elemanları; 3SU1 Serisi Potansiyometreler, Joystick Butonlar ve Aksesuarlar; 3SU1 Serisi Metal ve Plastik Gövdeli Buton Kutuları; 3SU1 Serisi Plastik ve Metal Buton Kafaları; 3SU1 Profinet Haberleşmeli Buton ve Sinyal Ürünleri; 3SB6 Serisi 22 mm Buton Elemanları ve Aksesuarları; 3SB2 Serisi 16 mm Buton Elemanları ve Aksesuarları; SIRIUS 3SE2/3SU1 Çift-El Konsolları ve Ayak Pedalları; SIRIUS 3SK1, 3SK2 ve 3TK28 Emniyet Röleleri; 3SE5 Menteşe Emniyet Şalterleri; 3SE5 Mekanik Emniyet Şalterleri; 3SE5 RFID ve 3SE6 Manyetik Emniyet Şalterleri; 3SE7 İpli Emniyet Şalterleri; 3SE5 Nihayet Şalterleri ve Aksesuarlar; 8WD Sinyal Kolonları ve Aksesuarları; 3RS7 Interface Dönüştürücüler; 3RQ4 Kuplaj Röleleri; 3RQ1 (Emniyetli) ve LZ Kuplaj Röleleri; SIRIUS 3RP2 ve 7PV15 Zaman Röleleri; 3RN PTC Termistör Koruma Röleleri; 3RS Sıcaklık Denetleme Röleleri; 3UG5 Serisi İzleme Röleleri; 4AV DC Besleme / Güç Kaynakları; 4AX Emniyet - İzolasyon Transformatörleri; SINOPLUS 3MT7 Kontaktörler; SINOPLUS 3MT7 Kondansatör Kontaktörleri; SINOPLUS 3MH7 Yardımcı Kontaktörler; SINOPLUS Kontaktör Aksesuarları; SINOPLUS 3MV8 Motor Koruma Şalterleri ve Aksesuarları; SINOPLUS 3MU7 Termik Aşırı Akım Röleleri ve Aksesuarları; SINOPLUS 3VJ Kompakt Tip Güç Şalterleri; SINOPLUS 3VJ Kompakt Tip Güç Şalterleri Aksesuarları; SINOPLUS 3WJ Açık Tip Şalterler ve Aksesuarları; SINAMICS V20 Hız Kontrol Cihazları; REYROLLE-5 Koruma Röleleri; SIPROTEC 7SR Aşırı Akım ve 7SX800 Evrensel Koruma Röleleri; SIPROTEC5 7SJ8 Aşırı Akım ve 7UM8 Motor/Generator Koruma Röleleri; SIPROTEC5 7UT8 Trafo Diferansiyel Koruma Röleleri; SIPROTEC Röle Yazılımları; 7PA ve 7XG Yardımcı Cihazlar; SICAM P50, P850 Enerji Analizörleri, SICAM P855, Q100 Kalite Kaydediciler; SICAM Q200 Kalite Kaydedici ve Arıza Tespit Cihazları; Arıza Tespit ve 7XG35 Ark Koruma Cihazları; SICAM A8000 RTU Cihazları; Orta Gerilim Vakum Kesiciler ve Kontaktörler; Bina Ürünleri HVAC Saha Cihazları ürünlerini Mutel'den tedarik edebilirsiniz.

Proje ve toptan alımlar için eticaret@mutel.com.tr adresine yazabilirsiniz. 2014 yılından beri Siemens şalt ürünleri bayisi olan Mutel Elektrik, Karaköy, Çerkezköy OSB ve Hadımköy şubelerinden tedarik desteği verir.

Sıkça Sorulan Sorular

3RV2 motor koruma şalterlerinin S00, S0, S2, S3 boylarına takılır.

CO (değiştirici) kontak, ortak uçla birlikte bir açık ve bir kapalı konum sağlayan tek kontaktır. Şalter konumuna göre ortak uç iki çıkıştan birine bağlanır.

AC-15'te 230 V'ta 3 A, AC-12'de en fazla 10 A.

İkisi de 3RV2 şalterlere enine takılan yardımcı kontaktır; 3RV2901-1D 1 CO, 3RV2901-1E 1 NO + 1 NC kontak düzenine sahiptir.

Şalter enerjisizken yardımcı kontak ön yüzdeki yuvaya enine yerleştirilir, ardından kontak uçları kumanda şemasına göre bağlanır.

Ölçüleri 12 × 45 × 17 mm, net ağırlığı 16 g.
