Siemens 20A 1NO 1NC 230V Insta Kontaktör 5TT5801-0

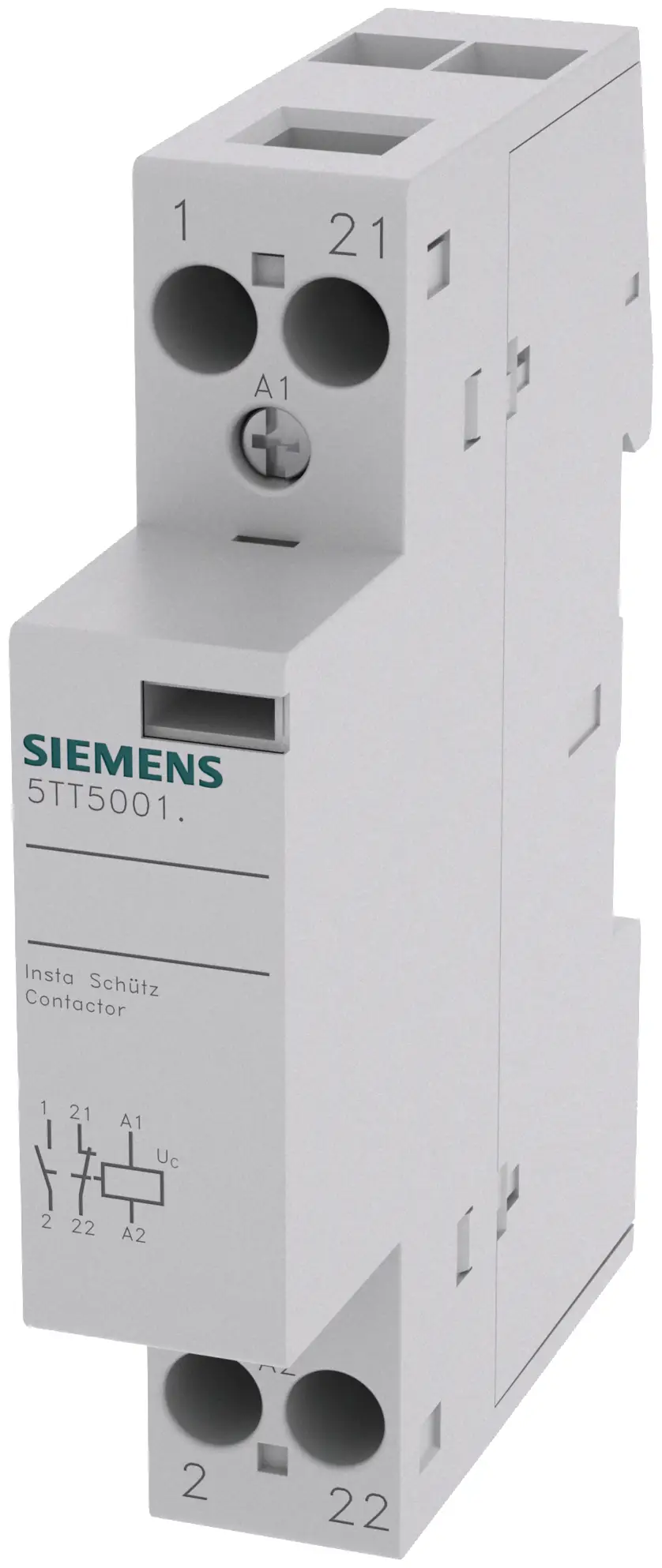

Siemens 20A 1NO+1NC 230V AC Insta Kontaktör 5TT5801-0, Siemens SENTRON 5TT5 serisine ait bir Insta kontaktördür. 1 NO + 1 NC kontak düzeni ve 400 V'ta 20 A anma akımıyla dağıtım panolarında sigortalarla aynı DIN rayına monte edilir; 1 modül (18 mm) genişliğindedir ve 230 V AC bobinle çalışır. Veri sayfasında Almanya'daki 14a EnWG düzenlemesine göre kontrol uygulamaları için tanımlanmıştır. Bu sayfadaki teknik değerler Siemens'in ürün veri sayfasından alınmıştır; kullanım alanı, montaj ve kardeş modellerle farkı açıklıyoruz.

Teknik Özellikler

5TT5801-0 Kodu Ne Anlatıyor?

5TT5 kodları Insta kontaktörün kontak düzenini ve akım kademesini taşır. Aynı aile farklı kontak sayıları ve akımlarla sunulduğu için kodun tamamı siparişte doğrulanır. Sipariş listesi doğrularken bu okuma, yanlış bobin gerilimi veya uyumsuz parça hatasını daha kâğıt üzerindeyken yakalar.

Insta kontaktörün yetmediği daha büyük güçlerde SIRIUS kontaktör boylarını anlatan Siemens Sirius boy seçim rehberi yol gösterir.

Insta Kontaktör Nerede Kullanılır?

Insta kontaktörler, bina tesisatı dağıtım panolarında otomatik sigortalarla aynı DIN rayına monte edilen modüler kontaktörlerdir. Isıtma, havalandırma ve su ısıtıcısı gibi yüklerin uzaktan, zaman programıyla veya bir sinyal üzerinden kumanda edilmesinde kullanılırlar. Bu model, veri sayfasında Almanya'daki 14a EnWG düzenlemesine göre kontrol için tanımlanmıştır; bu düzenleme ısı pompası ve elektrikli araç şarj ünitesi gibi kontrol edilebilir tüketim cihazlarını kapsar.

Bu üründe 1 NO + 1 NC kontak, 400 V'ta 20 A anma akımı ve akkor lamba yükünde 1.000 W anahtarlama gücü verilir. Bobin 230 V AC ile çalışır ve veri sayfasına göre %100 devrede kalma oranına uygundur; yani sürekli çekili kalabilir. Kutup başına güç kaybı 1,7 W'tır.

20 A ile 25 A Kademesi Arasındaki Fark

Aynı seride komşu iki kademe listelenir: 5TT5801-0 (20 A) ve 5TT5832-0 (25 A).

Kademe, yükün sürekli akımına göre seçilir. Kontaktörün anma akımı, önündeki koruma cihazının ve hattın taşıma kapasitesiyle uyumlu olmalıdır.

Öne Çıkan Özellikler

• 20 A, 1 NO + 1 NC: 400 V'ta 20 A anma akımı; dağıtım panosundaki yük devrelerinin kumandası.
• Akkor lamba yükü: 1.000 W anahtarlama gücü.
• Sürekli çalışmaya uygun bobin: 230 V AC bobin, %100 devrede kalma oranı.
• Modüler genişlik: 1 modül (18 mm); sigortalarla aynı DIN rayına monte edilir. Montaj derinliği 70 mm.
• Aksesuar desteği: Veri sayfasına göre takılabilir aksesuar desteği vardır.
• Düşük ısı kaybı: Kutup başına 1,7 W güç kaybı; koruma derecesi IP20.

Diğer Insta Kontaktörler

SENTRON 5TT5 Insta kontaktörler Mutel'de farklı kontak düzeni ve akım kademeleriyle listelenir.

Insta kontaktörün önünde kullanılan hat koruma cihazları Siemens otomatik sigorta kategorisinde listelenir.

Kullanım Alanları

• Elektrikli ısıtma: Termosifon, ısıtıcı ve yerden ısıtma devrelerinin kumandası
• Aydınlatma grupları: Ortak alan ve dış aydınlatmanın zaman saati veya sensörle kumandası; akkor lamba yükü 1.000 W
• Havalandırma: Fan ve aspiratör devrelerinin uzaktan kumandası
• Kontrol edilebilir tüketim cihazları: Isı pompası ve şarj ünitesi gibi cihazların şebeke işletmecisi sinyaliyle kumandası
• Konut ve ofis panoları: Sigortalarla aynı raya monte edilen kumanda elemanı

• Aşırı yük ve kısa devre koruması yapmaz; devrenin önünde uygun bir otomatik sigorta bulunur.
• Veri sayfasında motor anahtarlama (AC-3) değeri verilmez; motor devrelerinde SIRIUS güç kontaktörü tercih edilir.
• Yan yana sürekli çalışan kontaktörler arasında ısı tahliyesi için mesafe parçası planlanır.
• Elle anahtarlama sürgüsü yoktur; bakım sırasında devre otomatik sigorta ile ayrılır.
• Bobin 230 V AC içindir; farklı kumanda gerilimleri için ayrı model seçilir.

Montaj ve Devreye Alma

1. Panoyu enerjisiz hâle getirin ve gerilim yokluğunu ölçerek doğrulayın.
2. Kontaktörü 35 mm DIN raya, sigortalarla aynı hizaya oturtun; 1 modül genişlik ayırın.
3. Yan yana birden fazla Insta kontaktör sürekli çalışacaksa aralarına mesafe parçası yerleştirin.
4. Bobini A1 ve A2 uçlarından 230 V AC kumanda gerilimiyle, kontakları ise yük devresine şemaya göre bağlayın.
5. Devrenin önünde uygun bir otomatik sigorta bulunduğunu doğrulayın.
6. Enerji verdikten sonra kumanda sinyaliyle kontaktörü çektirip yükün açılıp kapandığını kontrol edin.
