Siemens 230V AC Yardımcı Kontaktör 3RH2131-1AP00

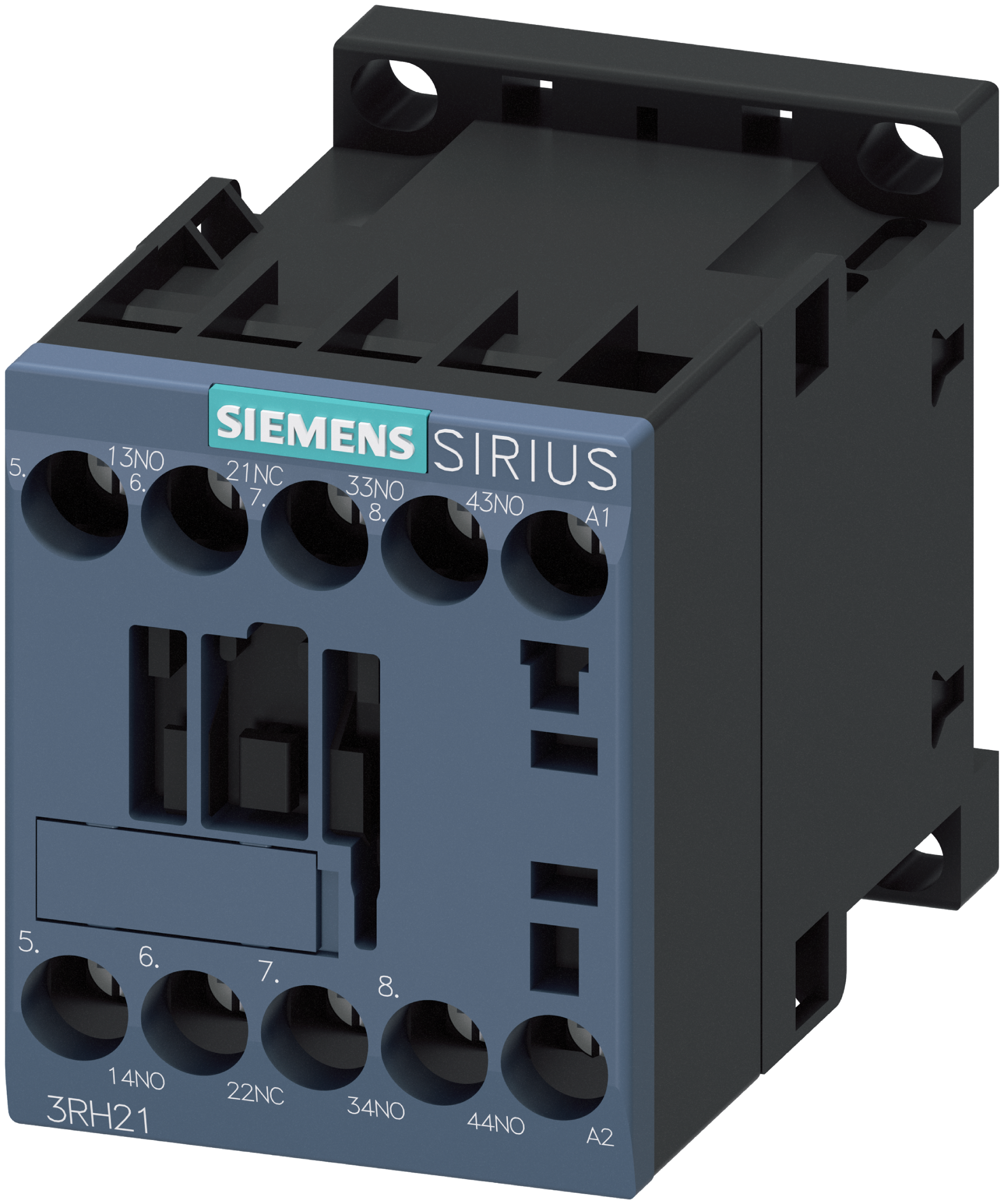

Siemens 3NO+1NC 230V AC Sirius Yardımcı Kontaktör 3RH2131-1AP00, SIRIUS 3RH2 serisine ait bir yardımcı kontaktördür. S00 boyunda 3 NO + 1 NC kontak düzenine sahiptir ve 230 V AC, 50/60 Hz bobinle çalışır. Güç devresi yerine kumanda devrelerinde kullanılır: mühürleme, kilitleme ve sinyal çoğaltma gibi görevleri üstlenir. Bu sayfadaki teknik değerler Siemens'in ürün veri sayfasından alınmıştır; kontak değerleri, kod okuma ve kardeş modellerle farkı açıklıyoruz.

Teknik Özellikler

3RH2131-1AP00 Kodu Ne Anlatıyor?

SIRIUS 3RH21 kodlarında boy hanesinden sonraki iki rakam doğrudan kontak sayısını verir: ilk rakam NO, ikinci rakam NC kontak adedidir. Tire sonrası kısım bağlantı türünü ve bobin gerilimini belirtir. Sipariş listesi doğrularken bu okuma, yanlış bobin gerilimi veya uyumsuz parça hatasını daha kâğıt üzerindeyken yakalar.

SIRIUS ailesinde boyların hangi akım aralıklarını kapsadığını ve aynı boyda hangi aksesuarların ortak kullanıldığını anlatan Siemens Sirius boy seçim rehberi, pano listesini doğrularken yol gösterir.

Yardımcı Kontaktör ve AC-15 / DC-13 Değerleri

Yardımcı kontaktör, güç kontaktörüyle benzer bir mekanizmaya sahip ancak kontakları kumanda devreleri için boyutlandırılmış bir anahtarlama elemanıdır. AC-15 kategorisi, alternatif akımda kontaktör bobini, valf ve röle gibi elektromanyetik yüklerin kumandasını; DC-13 ise doğru akımda aynı tür yüklerin kumandasını tanımlar.

Bu üründe AC-15'te 230 V'ta 10 A, 400 V'ta 3 A; DC-13'te 24 V'ta 10 A işletim akımı verilir. Kontak kodu 31 E olup 3 NO + 1 NC düzenini gösterir. Bobin 230 V AC, 50/60 Hz ile çalışır ve anma geriliminin 0,8–1,1 katı aralığında güvenle çeker.

3 NO + 1 NC ile 2 NO + 2 NC Kontaklı Model Arasındaki Fark

Aynı seride farklı kontak düzenine sahip iki model listelenir: 3RH2131-1AP00 (3 NO + 1 NC) ve 3RH2122-1AP00 (2 NO + 2 NC). Aşağıdaki tablo iki ürünün veri sayfası değerlerini yan yana verir.

Kontak düzeni, kumanda şemasındaki ihtiyaçtan geriye doğru seçilir: mühürleme ve sinyal için NO, kilitleme ve arıza zinciri için NC kontak gerekir. Birkaç yedek kontak bırakmak, sahadaki sonraki değişiklikleri kolaylaştırır.

Öne Çıkan Özellikler

• 3 NO + 1 NC kontak: Kontak kodu 31 E; kumanda mantığında mühürleme, kilitleme ve sinyal çoğaltma için hazır düzen.
• AC-15 ve DC-13 değerleri: AC-15'te 230 V'ta 10 A, 400 V'ta 3 A; DC-13'te 24 V'ta 10 A.
• Bobin: 230 V AC, 50/60 Hz; çekme 37 VA, tutma 5,7 VA.
• Çok uzun mekanik ömür: Tipik 30.000.000 işletim çevrimi.
• Genişletilebilir: 3RH29 yardımcı kontak blokları ile kontak sayısı artırılabilir.
• Gövde ve montaj: 57,5 × 45 × 73 mm, 219 g; 35 mm DIN raya tırnakla veya vidayla sabitlenir.

Diğer Yardımcı Kontaktörler

SIRIUS 3RH2 yardımcı kontaktörler Mutel'de farklı kontak düzeni ve bobin gerilimleriyle listelenir.

Kumanda devresinde kullanılan zaman ve izleme röleleri Siemens röleler kategorisinde listelenir.

Kullanım Alanları

• Mühürleme ve kilitleme devreleri: Start-stop ve yön değiştirme kumandalarında kontak mantığı
• Sinyal çoğaltma: Tek bir kumanda sinyalinden birden fazla devreye kontak sağlanması
• PLC arayüzü: PLC çıkışlarıyla kumanda edilen sinyallerin ayrılması ve çoğaltılması
• Alarm ve ikaz devreleri: Arıza ve durum bilgisinin lamba ve sirenlere aktarılması
• Makine kumanda panoları: Sıralı çalışma ve durum izleme mantığı

• Motor ve güç yüklerini anahtarlamak için seçilmez; bu yükler için güç kontaktörü kullanılır.
• Kontak akımları kumanda yükleri içindir: AC-15'te 230 V'ta en fazla 10 A.
• Endüktif DC yüklerde akım değerleri belirgin biçimde düşer; 24 V üzerindeki DC-13 değerleri veri sayfasından kontrol edilir.
• Bobin 230 V AC, 50/60 Hz içindir; farklı kumanda gerilimi için başka bobin kodu seçilir.
• Kumanda devresi kısa devreye karşı ayrıca bir otomatik sigorta ile korunur.

Montaj ve Devreye Alma

1. Panoyu enerjisiz hâle getirin ve gerilim yokluğunu ölçerek doğrulayın.
2. Cihazı 35 mm DIN raya oturtun veya montaj plakasına vidalayın; 57,5 × 45 × 73 mm gövde için kablo ve havalandırma boşluğu bırakın.
3. Bobini A1 ve A2 uçlarından 230 V AC kumanda gerilimiyle besleyin.
4. Kontakları klemens numaralarına göre kumanda şemasına bağlayın; mühürleme için NO, kilitleme için NC kontak kullanılır.
5. Klemens vidalarını üretici montaj talimatındaki torka göre sıkın; enerji verip bobinin çektiğini ve bıraktığını kontrol edin.
