Siemens 25A 30MA 2 Faz Kaçak Akım Rolesi 5SV5312-6
İndirim
Stok Sorunuz
Gelince Haber Ver
Garantili Ürün
Siemens 25A 30mA 2 Kutup Tip A Kaçak Akım Koruma Rölesi 5SV5312-6, SENTRON 5SV5 serisine ait iki kutuplu bir kaçak akım koruma rölesidir. 30 mA kaçak akım eşiği, tip A algılama ve 25 A anma akımıyla insan gövdesinden geçebilecek kaçak akıma karşı ek koruma sağlar. Bu sayfadaki teknik değerler Siemens'in ürün veri sayfasından alınmıştır; kod okuma, eşik seçimi ve 30 mA ile karşılığı arasındaki farkı ele alıyoruz.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün adı | Siemens 25A 30mA 2 Kutup Tip A Kaçak Akım Koruma Rölesi |
| Sipariş kodu | 5SV5312-6 |
| Mutel stok kodu | 4585 |
| Marka / seri | Siemens SENTRON 5SV5 |
| Ürün tanımı | Kaçak akım koruma rölesi |
| Kaçak akım eşiği (IΔn) | 30 mA |
| Kaçak akım tipi | Tip A |
| Anma akımı (In) | 25 A (30 °C'de) |
| Kutup düzeni | 2 kutup |
| Kısa devre akım dayanımı | 6 kA |
| Anahtarlama kapasitesi | 0,5 kA (IEC 61008-1) |
| İzin verilen darbe akımı | 5.200 A |
| İzin verilen I²t değeri | 58.000 A²·s |
| Anma gerilimi | 230/400 V AC, 50 Hz |
| İzolasyon gerilimi (Ui) | 2.000 V |
| Kısa süreli gecikme | Hayır (gecikmesiz tip) |
| Kirlilik derecesi | 2 |
| Güç kaybı | kutup başına 2,6 W; toplam en fazla 5,2 W |
| Mekanik ömür | Tipik 4.000 işletim çevrimi |
| Koruma derecesi | IP20, dağıtım panosu montajında, iletkenler bağlı hâlde |
| Bağlanabilir iletken kesiti | 0,75 – 35 mm² (tek telli ve çok telli) |
| Sıkma torku | 2,5 – 3 N·m |
| Besleme bağlantı yönü | Üstten veya alttan |
| Boyutlar (Y × G × D) | 90 × 36 × 70 mm; montaj derinliği 70 mm |
| Modül genişliği | 2 modül (36 mm) |
| Montaj | DIN rayı (modüler montaj cihazı) |
| Montaj konumu | İsteğe bağlı |
| Çalışma sıcaklığı | -5 °C ile +45 °C arası |
| Malzeme özellikleri | silikonsuz |
| Takılabilir aksesuar | Hayır |

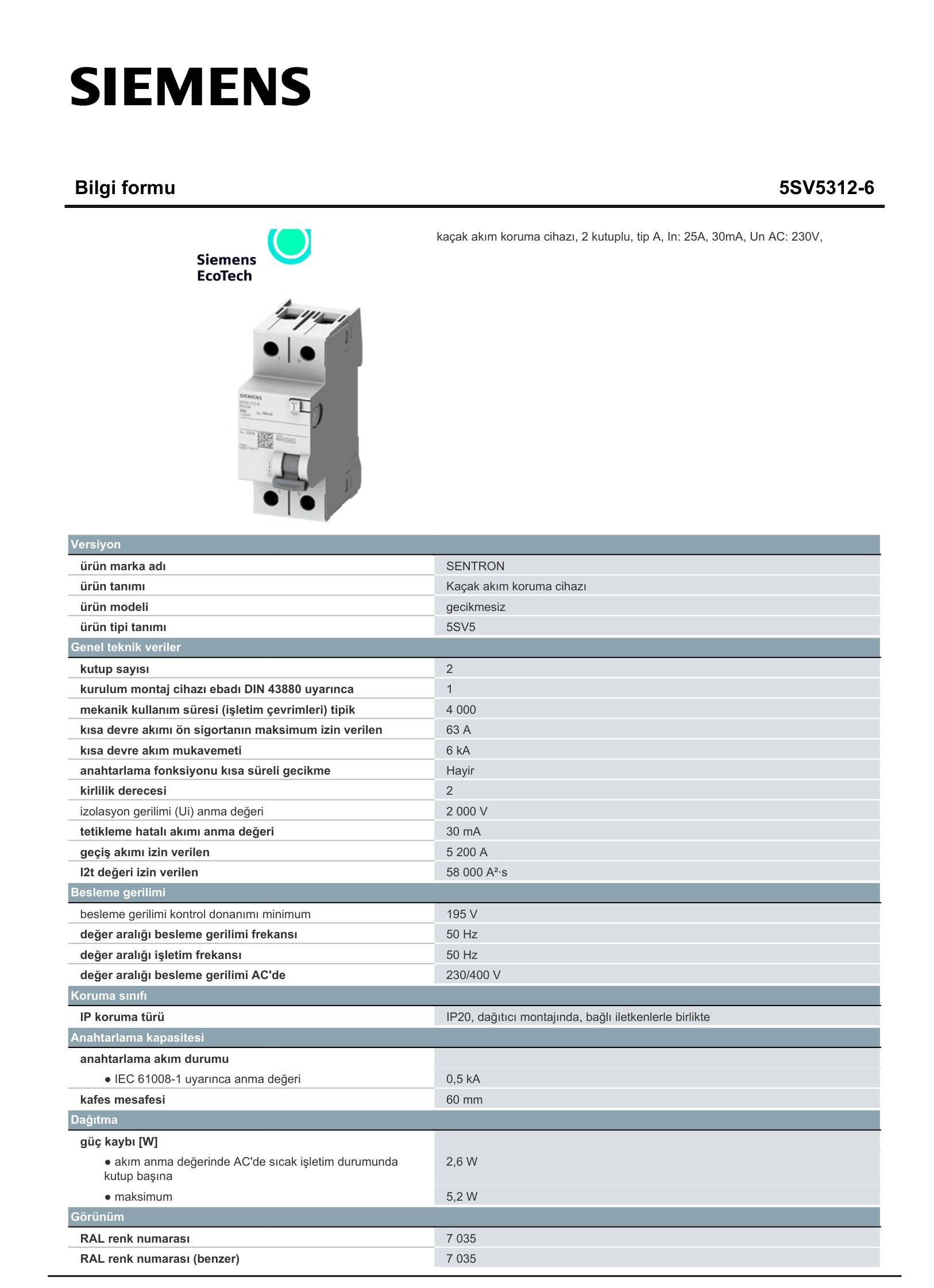

| Veri kaynağı | Siemens ürün veri sayfası, son değişiklik 9.10.2025 |
5SV5312-6 Kodu Ne Anlatıyor?
Siemens 5SV5 kodları, konut ve ticari panolar için standart kaçak akım rölelerini işaret eder. İlk dört hane seriyi, sonraki haneler sırasıyla kaçak akım eşiğini, kutup sayısını ve anma akımını verir. Sipariş listesi doğrularken bu okuma, eşik ve kutup hatalarını daha kâğıt üzerindeyken yakalar.
| Kod Parçası | Anlamı | Bu Üründe |
|---|---|---|
| 5SV5 | Seri ve kısa devre dayanımı | 6 kA dayanımlı SENTRON 5SV5 |
| 3 | Kaçak akım eşiği sınıfı | 30 mA |
| 1 | Kutup düzeni | 2 kutup (faz ve nötr) |
| 2 | Anma akımı | 25 A |
| -6 | Kaçak akım tipi | Tip A |
Aynı gövdenin 300 mA eşikli karşılığı 5SV5612-6 kodunu taşır. Otomatik sigorta tarafındaki kod mantığını örneklerle anlatan Siemens 5SL kod okuma rehberi, karışık bir pano listesini doğrularken yol gösterir.
30 mA Eşiği ve Tip A Algılama Ne Anlama Gelir?
Kaçak akım eşiği (IΔn), cihazın açma yapacağı kaçak akım değeridir. 30 mA, uluslararası tesisat kurallarında insanlar için ek koruma sınırı olarak kabul edilen değerdir: bu seviyedeki bir kaçak, kalp ritmini bozacak süreye ulaşmadan kesilir. Priz devreleri, banyo ve mutfak hatları ile dış mekân çıkışlarında aranan eşik budur.
Tip A algılama, sinüzoidal alternatif kaçak akımın yanında darbeli doğru akım bileşeni içeren kaçakları da yakalar. Elektronik güç kaynağı, LED sürücü, frekans konvertörü ve invertörlü beyaz eşya gibi yükler bu tür kaçak üretebildiği için modern tesisatlarda tip A yaygın seçimdir.
İpucu: Aynı hatta çok sayıda elektronik yük varsa her cihazın doğal kaçağı toplanır ve 30 mA eşiğine yaklaşır. Böyle hatlarda yük ayrı gruplara bölünür ya da ana girişte 5SV5612-6 gibi 300 mA eşikli bir cihazla kademe kurulur.
30 mA ile 300 mA Arasındaki Fark
Aynı seri, akım ve kutup düzeninde iki eşik seçeneği listelenir: 5SV5312-6 (30 mA) ve 5SV5612-6 (300 mA). Cihazların gövdesi ve elektriksel dayanımı aynıdır; değişen tek şey açma eşiği ve buna bağlı kullanım amacıdır.
| Özellik | 5SV5312-6 (30 mA) | 5SV5612-6 (300 mA) |
|---|---|---|
| Ürün kodu | 5SV5312-6 | 5SV5612-6 |
| Ürün tanımı | Kaçak akım koruma rölesi | Kaçak akım koruma rölesi |
| Kaçak akım eşiği (IΔn) | 30 mA | 300 mA |
| Kaçak akım tipi | Tip A | Tip A |
| Anma akımı (In) | 25 A | 25 A |
| Kutup düzeni | 2 kutup | 2 kutup |
| Aşırı yük ve kısa devre koruması | Yok, ayrı sigorta gerekir | Yok, ayrı sigorta gerekir |
| Kısa devre akım dayanımı | 6 kA | 6 kA |
| İzin verilen I²t değeri | 58.000 A²·s | 58.000 A²·s |
| Mekanik ömür | 4.000 çevrim | 4.000 çevrim |
| Takılabilir aksesuar | Hayır | Hayır |
| Modül genişliği | 2 modül (36 mm) | 2 modül (36 mm) |
30 mA can güvenliği için priz ve ıslak hacim devrelerinde, 300 mA ise yangın koruması için ana hat ve kolon beslemelerinde kullanılır. İki eşik birlikte kurgulandığında alttaki arıza üstteki cihazı açtırmadan kesilir; buna kademeli koruma denir.
Öne Çıkan Özellikler
- 30 mA kaçak akım eşiği: İnsan gövdesinden geçecek akıma karşı ek koruma seviyesi; priz ve ıslak hacim devrelerinde aranan değer.
- Tip A algılama: Sinüzoidal alternatif ve darbeli doğru akım bileşenli kaçakları algılar; elektronik yüklü modern tesisatlarda gerekli tiptir.
- 6 kA kısa devre dayanımı: Önündeki en fazla 63 A sigorta ile birlikte kısa devre akımına dayanır; koruma zinciri bu iki cihazla kurulur.
- Gecikmesiz açma: Veri sayfasına göre kısa süreli gecikme yoktur; kaçak akım eşiği aşıldığında cihaz doğrudan açar.
- Darbe dayanımı: İzin verilen I²t değeri 58.000 A²·s; yıldırım ve anahtarlama darbelerinde gereksiz açmaya karşı pay bırakır.
- Geniş kesit aralığı: 0,75 mm² ile 35 mm² arasındaki iletkenler aynı klemense bağlanır.
- Test düğmesi: Cihaz üzerindeki T düğmesi, açma mekanizmasının sahada düzenli olarak doğrulanmasını sağlar.
Aynı Seride Diğer Akım Kademeleri
SENTRON 5SV5 serisinin iki kutuplu ve 30 mA eşikli kademeleri Mutel'de 25 A ile 63 A arasında listelenir. Tüm kademelerde eşik, kaçak akım tipi ve gövde ölçüsü aynıdır; yalnızca anma akımı ve azami ön sigorta değeri değişir.
| Ürün Kodu | Anma Akımı | Kaçak Akım Eşiği | Kutup | Kısa Devre Dayanımı |
|---|---|---|---|---|
| 5SV5312-6 | 25 A (bu ürün) | 30 mA | 2 kutup | 6 kA |
| 5SV5314-6 | 40 A | 30 mA | 2 kutup | 6 kA |
| 5SV5316-6 | 63 A | 30 mA | 2 kutup | 6 kA |
| 5SV5612-6 | 25 A | 300 mA | 2 kutup | 6 kA |
Kaçak akım rölesinin önünde kullanılacak otomatik sigortalar ve kademeleri Siemens otomatik sigorta kategorisinde listelenir.
Kullanım Alanları
- Konut panoları: Priz grupları ve ıslak hacim hatları için can güvenliği koruması
- Banyo ve mutfak devreleri: Su ile temas riskinin yüksek olduğu tek fazlı hatlar
- Ofis ve dükkânlar: Priz gruplarının toplu korunduğu tek fazlı alt panolar
- Dış mekân prizleri: Bahçe, teras ve garaj çıkışları
- Geçici tesisat: Fuar standı ve küçük şantiye panolarında tek fazlı besleme
- Uzun ve çok çıkışlı hatlarda toplam doğal kaçak akım 30 mA eşiğine yaklaşarak hatalı açmaya yol açabilir; hat bölünür veya ana girişte daha yüksek eşikli cihazla kademe kurulur.
- Tip A cihazlar sinüzoidal ve darbeli doğru akımı algılar; düz doğru akım bileşeni oluşan fotovoltaik ve bazı şarj uygulamalarında tip B cihaz gerekir.
- Aşırı yük ve kısa devre koruması sağlamaz; devrede önünde en fazla 63 A değerinde sigorta veya otomatik sigorta bulunmalıdır.
- Çalışma sıcaklığı aralığı -5 °C ile +45 °C'dir; bu aralığın dışındaki pano içlerinde veri sayfası şartları sağlanmaz.
- Yardımcı kontak veya arıza sinyal modülü takılamaz; bu tertibatların gerektiği panolarda aksesuar takılabilen seri seçilir.
Montaj ve Devreye Alma
- Panoyu enerjisiz hâle getirin ve gerilim yokluğunu ölçerek doğrulayın.
- Cihazı DIN rayına oturtun; 2 modül (36 mm) genişlik için rayda yer ayırın.
- Besleme iletkenlerini cihaz üzerindeki işaretlere göre bağlayın; faz ve nötr uçlarının yeri karıştırılmamalıdır.
- Cihazın önüne en fazla 63 A değerinde sigorta veya otomatik sigorta yerleştirin; kaçak akım rölesi aşırı yükü kendi başına kesmez.
- Klemens vidalarını 2,5 ile 3 N·m tork aralığında sıkın; gevşek bağlantı ısınmanın en yaygın sebebidir.
- Enerji verdikten sonra cihaz üzerindeki T düğmesine basarak açma işlevini doğrulayın, ardından kolu tekrar kaldırın. Bu testi tesisin bakım planına göre düzenli aralıklarla tekrarlayın.
30 mA ve 300 mA eşikli tüm kademeler
Kaçak akım rölesinin önündeki koruma
Kontaktör, röle ve şalter aileleri
Sigorta kodundan model doğrulama rehberi
Proje ve toptan alımlar için eticaret@mutel.com.tr adresine yazabilirsiniz. 2014 yılından beri Siemens şalt ürünleri bayisi olan Mutel Elektrik, Karaköy, Çerkezköy OSB ve Hadımköy şubelerinden tedarik desteği verir.
Sıkça Sorulan Sorular
25 A anma akımına kadar olan tek fazlı priz ve ıslak hacim devreleri için uygundur; 30 mA eşiği can güvenliği için gereken ek koruma seviyesidir.
30 mA insan için ek koruma sınırıdır ve priz, banyo, mutfak gibi devrelerde kullanılır. 300 mA yangın koruması seviyesidir ve ana hat ile kolon beslemelerinde, alt kademedeki 30 mA cihazlarla birlikte kademeli koruma kurmak için tercih edilir.
Tip A cihazlar sinüzoidal alternatif kaçak akımın yanında darbeli doğru akım bileşenli kaçakları da algılar; LED sürücü, invertör ve elektronik güç kaynağı içeren devrelerde gereken tiptir.
Gövde, akım ve kutup düzeni aynıdır; yalnızca kaçak akım eşiği değişir: 5SV5312-6 30 mA, 5SV5612-6 300 mA. Eşik, cihazın hangi amaçla kullanılacağını belirler.
Hayır. Yalnızca kaçak akıma karşı korur. Veri sayfasına göre önünde en fazla 63 A değerinde sigorta veya otomatik sigorta bulunmalıdır.
Tek telli ve çok telli iletkenlerde 0,75 mm² ile 35 mm² arası kesitler bağlanabilir. Vida bağlantısı 2,5 ile 3 N·m tork aralığında sıkılır.
Cihaz üzerindeki T düğmesi yapay bir kaçak akım oluşturarak açma mekanizmasını sınar. Devreye alırken mutlaka denenir, sonrasında tesisin bakım planına göre düzenli aralıklarla tekrarlanır. Test düğmesi topraklama tesisatını ölçmez.
