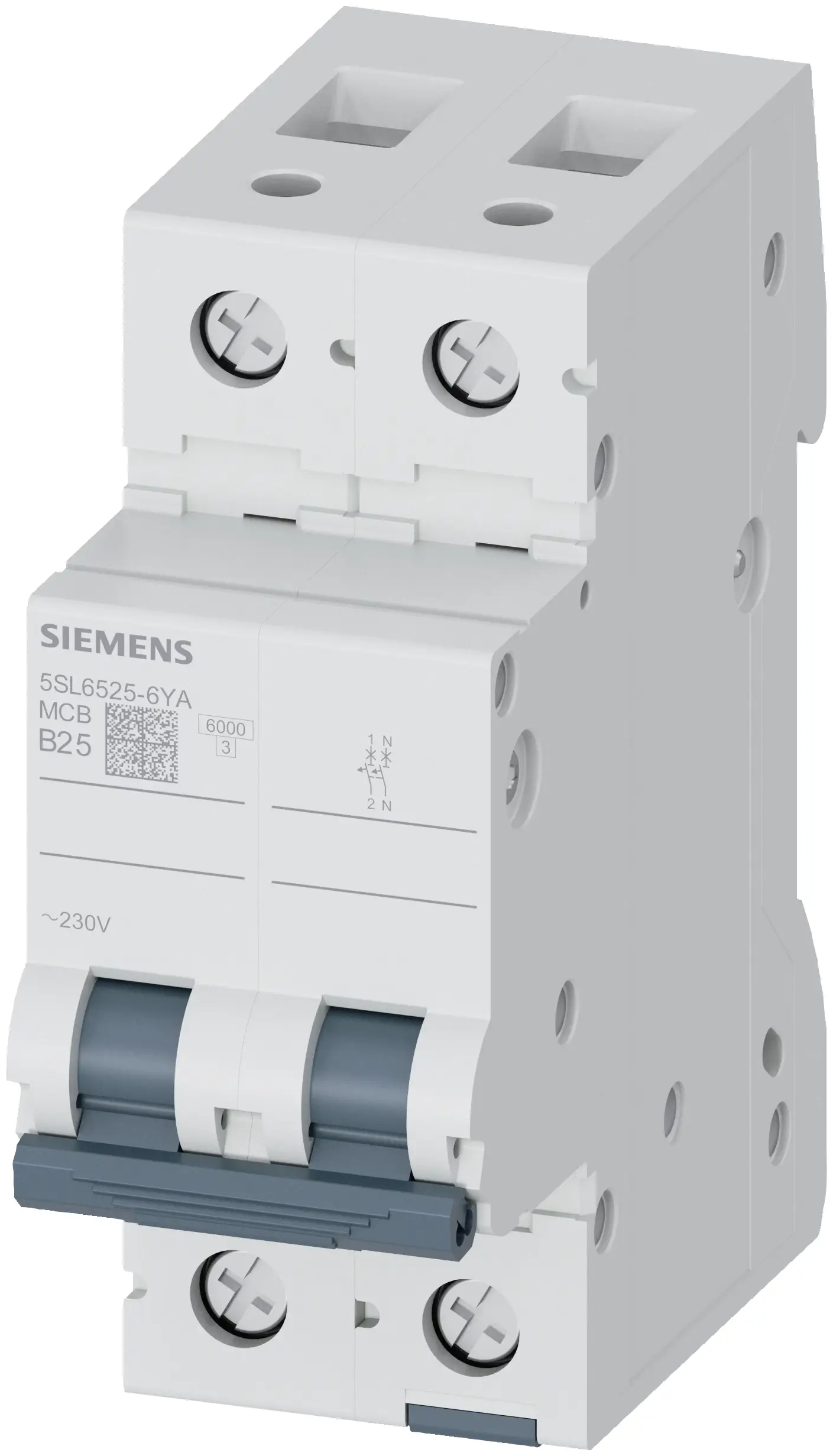

Siemens 25A B Tipi 1Faz Otomatik Sigorta 5SL6525-6YA

Siemens 5SL6525-6YA, SENTRON 5SL6 serisine ait bir kutup artı nötr (1P+N) bir minyatür devre kesicidir. 25 A anma akımı, B açma eğrisi ve EN 60898'e göre 6 kA kesme kapasitesiyle yüksek güçlü tekil cihaz hatlarını ve daire içi alt dağıtımları aşırı yük ile kısa devreye karşı korur. Bu sayfadaki teknik değerler Siemens'in ürün veri sayfasından alınmıştır; kod okuma, eğri seçimi ve kutup düzeninin devreye etkisini sırayla açıklıyoruz.

Teknik Özellikler

5SL6525-6YA Kodu Ne Anlatıyor?

Siemens 5SL kodları ürünün temel özelliklerini hane hane taşır. Kodu okuyabilen bir satın almacı, etiketi görmeden kesme sınıfını, kutup düzenini, anma akımını ve açma eğrisini bilir. Sipariş listesi doğrularken bu okuma her satırda birkaç saniye kazandırır.

Aynı akım kademesinin tek kutuplu karşılığı 5SL6125-6YA kodunu taşır. Kod okuma yöntemini örneklerle anlatan Siemens otomatik sigorta seçim rehberi, karışık bir sipariş listesini doğrularken yol gösterir.

B Eğrisi: Hangi Yükler İçin Doğru Seçim?

Açma eğrisi, sigortanın kısa devre anında hangi akım seviyesinde gecikmesiz açacağını belirler. EN 60898-1'e göre B eğrili bir sigorta, anma akımının 3 ile 5 katı arasındaki akımda anında açar. 25 A için bu eşik 75 ile 125 A arasına denk gelir.

Düşük eşik, kalkış akımı olmayan yüklerde avantajdır: aydınlatma hatları, priz grupları ve rezistif ısıtıcılar. Uzun hat sonunda kısa devre akımı düştüğünde bile B eğrisi açma sınırının içinde kalır. Bu yüzden rezistif ısıtıcı ve ocak hatları gibi kalkış akımı olmayan yüksek güçlü yüklerde B eğrisi güvenli tarafta kalır.

1P+N Düzeni ile 1P Düzenli 5SL6125-6YA Arasındaki Fark

Aynı seri, akım ve eğride farklı kutup düzenleri listelenir. 5SL6525-6YA bir kutup artı nötr (1P+N), 5SL6125-6YA ise tek kutuplu bir sigortadır. Kutup düzeni, hangi iletkenlerin birlikte kesileceğini ve rayda kaplanan genişliği belirler.

Bir kutup artı nötr düzeni, faz ile birlikte nötr iletkeni de anahtarlar; arıza aramada devrenin tamamen ayrılması istenen hatlarda kullanılır. Tek kutuplu sigorta yalnızca faz iletkenini keser ve tek modül yer kaplar; tek fazlı hatlarda standart seçimdir.

Öne Çıkan Özellikler

• 6 kA kesme kapasitesi: Konut ve ticari dağıtım panolarındaki kısa devre akımlarını EN 60898 sınırları içinde keser.
• B eğrisi: Anma akımının 3 ile 5 katında (75 – 125 A) ani açma; aydınlatma, priz ve rezistif yükler için hassas koruma.
• Geniş kesit aralığı: 0,75 mm² ile 25 mm² arasındaki iletkenler aynı klemense bağlanır.
• 2 modül gövde: 36 mm genişlik ile pano rayında standart yerleşim; montaj konumu serbest.
• Anahtarlanan nötr: Nötr iletken faz ile birlikte açılıp kapanır; arıza aramada devre tamamen ayrılır.
• Halojensiz ve silikonsuz malzeme: Yanma durumunda korozif gaz oluşumunu azaltan, hassas ortamlara uygun gövde.
• Mühürlenebilir: Sayaç panosu ve ortak alan uygulamalarında yetkisiz müdahaleye karşı mühür imkânı.

Aynı Seride Diğer Akım Kademeleri

Klasik 5SL6 bir kutup artı nötr (1P+N) B eğrili seri Mutel'de 6 A'dan 32 A'ya kadar 6 kademede listelenir. Tüm kademeler aynı 6 kA sınıfında ve aynı gövde ölçüsündedir; yalnızca anma akımı değişir. Kodun tire öncesi son iki hanesi doğrudan akımı verir.

Kesme kapasitesi 10 kA gereken sanayi panoları için 5SL4 serisi ve 80 A üzeri kademeler için 5SP4 serisi Siemens otomatik sigorta kategorisinde listelenir.

Kullanım Alanları

• Konut panoları: Elektrikli ocak, ankastre fırın ve çamaşır grubu hatları
• İklimlendirme: Split klima ve ısı pompası iç ünite beslemeleri
• Isıtma: Elektrikli su ısıtıcı ve konvektör hatları
• Ticari tesisler: Ticari mutfak cihazları ve soğutucu dolap grupları
• Nötr ayrımı gereken hatlar: Arıza aramada faz ve nötrü birlikte ayırmak istenen daire ve dükkân çıkışları

• Kalkış akımı yüksek motor, kompresör ve çok sayıda LED sürücü içeren hatlarda B eğrisi gereksiz açma yapabilir; C eğrili kademe seçilir.
• Kısa devre akımının 6 kA'yı aşabileceği trafoya yakın sanayi panolarında 10 kA sınıfı 5SL4 serisi gerekir.
• Ortam sıcaklığı 45 °C'yi aşan pano içlerinde veri sayfasındaki çalışma aralığının dışına çıkılır.
• Yardımcı kontak veya arıza sinyal modülü takılacak uygulamalarda klasik sürüm yerine aksesuar takılabilen standart sürüm seçilir.
• Toprak kaçağına karşı koruma sağlamaz; can güvenliği için Siemens kaçak akım koruma ürünleriyle birlikte planlanır.

Montaj ve Devreye Alma

1. Panoyu enerjisiz hâle getirin ve gerilim yokluğunu ölçerek doğrulayın.
2. Sigortayı pano rayına oturtun; 2 modül (36 mm) genişlik için rayda yer ayırın, montaj konumu serbesttir.
3. İletken kesitinin 0,75 ile 25 mm² aralığında olduğunu, ince telli iletkenlerde yüksük kullanıldığını kontrol edin.
4. Nötr iletkeni cihaz üzerinde N ile işaretli kutba, faz iletkenlerini faz kutuplarına bağlayın; nötr ve faz karışıklığı devreye alma öncesi kontrol edilir.
5. Klemens vidalarını 2,5 ile 3 N·m tork aralığında sıkın; gevşek bağlantı ısınmanın en yaygın sebebidir.
6. Korunan devrenin etiketini pano şemasına işleyin; mühürleme gerekiyorsa bu aşamada uygulayın.

Proje ve toptan alımlar için eticaret@mutel.com.tr adresine yazabilirsiniz. 10 yıllık Pelsan aydınlatma bayiisi Mutel Elektrik, Siemens şalt grubunda Karaköy, Çerkezköy OSB ve Hadımköy şubelerinden tedarik desteği verir.
