Siemens 320-800A 55Ka 3 Kutup Şalter 3VA2580-5HL32-0AA0
İndirim
Stok Sorunuz
Gelince Haber Ver
Garantili Ürün

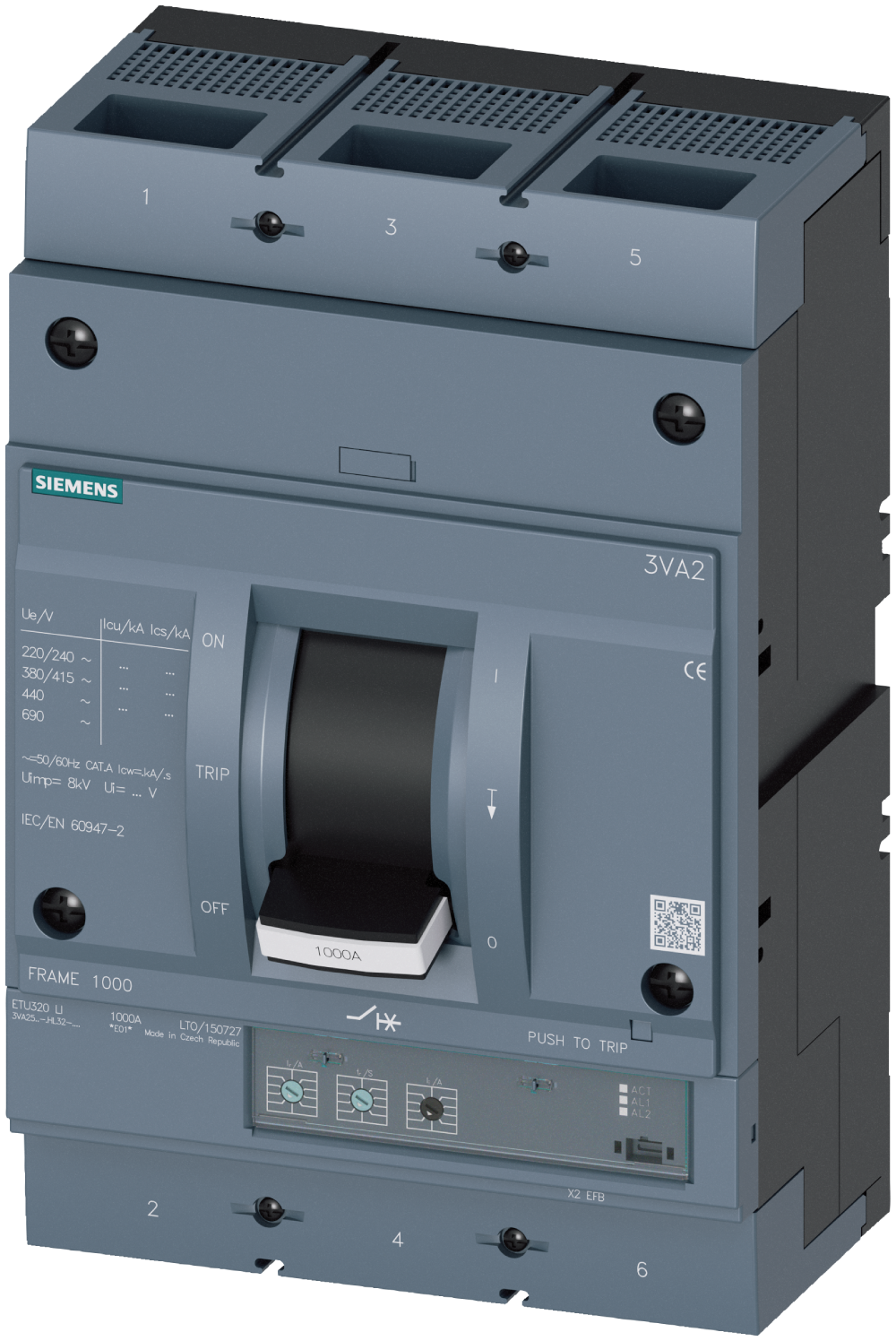

Siemens 800A 55kA 3 Kutuplu Kompakt Şalter 3VA2580-5HL32-0AA0, SENTRON 3VA2 serisine ait üç kutuplu bir kompakt devre kesicidir. IEC Frame 1000 gövdede 800 A anma akımı, M (azami) anahtarlama sınıfı ve 415 V'ta 55 kA kesme kapasitesiyle dağıtım panolarındaki besleme hatlarını aşırı yük ile kısa devreye karşı korur. Bu sayfadaki teknik değerler Siemens'in ürün veri sayfasından alınmıştır; kod okuma, kesme kapasitesi seçimi ve kardeş modellerle farkı sırayla ele alıyoruz.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün adı | Siemens 800A 55kA 3 Kutuplu Kompakt Şalter |
| Sipariş kodu | 3VA2580-5HL32-0AA0 |
| Mutel stok kodu | 2832 |
| Marka / seri | Siemens SENTRON 3VA2 |
| Ürün tanımı | Kompakt devre kesici (MCCB) |
| Gövde boyu (Frame) | IEC Frame 1000 |
| Anma akımı (In) | 800 A (40 °C'de) |
| Yüksek sıcaklıkta anma akımı | 45 °C'de 800 A; 50 °C'de 800 A; 55 °C'de 800 A; 60 °C'de 800 A; 65 °C'de 767 A; 70 °C'de 703 A |
| Kutup sayısı | 3 (3P) |
| Anahtarlama kapasitesi sınıfı | M (azami) |
| Kesme kapasitesi Icu | 240 V'ta 85 kA; 415 V'ta 55 kA; 440 V'ta 55 kA; 500 V'ta 36 kA; 690 V'ta 25 kA |
| İşletim kesme kapasitesi Ics | 240 V'ta 85 kA; 415 V'ta 55 kA; 440 V'ta 55 kA; 500 V'ta 36 kA; 690 V'ta 19 kA |
| Kapama kapasitesi Icm | 240 V'ta 187 kA; 415 V'ta 121 kA; 440 V'ta 121 kA; 500 V'ta 75,6 kA; 690 V'ta 52,5 kA |
| Açma ünitesi | ETU320 elektronik |
| Koruma fonksiyonu | L (aşırı yük) + I (ani kısa devre) |
| Aşırı yük ayar aralığı (Ir) | 320A...800A |
| Ani açma eşiği (Ii) | 1,5...10 x In |
| İzolasyon gerilimi (Ui) | 800 V |
| Anma işletim gerilimi | 690 V AC |
| Güç kaybı | kutup başına 77 W; toplam en fazla 231 W |
| Mekanik ömür | 10.000 işletim çevrimi |
| Elektriksel ömür | 4.600 işletim çevrimi |
| Koruma derecesi | IP40 |
| Boyutlar (Y × G × D) | 320 × 210 × 120 mm |
| Net ağırlık | 13,385 kg |
| Veri kaynağı | Siemens ürün veri sayfası, son değişiklik 2.09.2026 |
3VA2580-5HL32-0AA0 Kodu Ne Anlatıyor?
Siemens kompakt şalter kodları gövde boyunu, anma akımını, kutup sayısını ve açma ünitesini birlikte taşır. 3VA2 serisinde ilk dört hane seriyi, sonraki haneler gövde boyu ile akım kademesini, sondaki grup ise bağlantı ve donanım seçeneğini belirtir. Sipariş listesi doğrularken bu okuma, yanlış gövde veya uyumsuz aksesuar hatasını daha kâğıt üzerindeyken yakalar.
| Kod Parçası | Anlamı | Bu Üründe |
|---|---|---|
| 3VA2 | Seri | Üst seviye kompakt kesici serisi |
| Frame 1000 | Gövde boyu | 1000 A çerçeve sınıfı |
| 800 A | Anma akımı | 800 A |
| 3P | Kutup sayısı | Üç kutuplu |
| M | Anahtarlama sınıfı | M (azami) |
| ETU320 | Açma ünitesi | ETU320 elektronik |
| Bağlantı | Klemens türü | Vidalı yassı bağlantı |
Alçak gerilim tarafındaki sigorta kodlarının aynı mantıkla okunduğunu gösteren Siemens 5SL kod okuma rehberi, karışık bir pano listesini doğrularken yol gösterir.
Icu, Ics ve Anahtarlama Sınıfı Ne Anlatır?
Icu, kesicinin bir kez güvenle kesebileceği en yüksek kısa devre akımıdır. Ics ise kesicinin kesme işleminden sonra hizmete devam edebileceği akımdır ve her zaman Icu'ya eşit ya da ondan küçüktür. Bu üründe 415 V'ta Icu 55 kA, Ics 55 kA'dır. Anahtarlama sınıfı M (azami) bu değer ailesini tek harfle özetler.
Seçim, pano girişinde beklenen kısa devre akımının hesabına dayanır: hesaplanan değer Icu'nun altında kalmalıdır. Trafoya yakın noktalarda bu akım yükselir, hat uzadıkça düşer. ETU320 elektronik açma ünitesi ise koruma karakteristiğini belirler; L (aşırı yük) + I (ani kısa devre) fonksiyonlarıyla çalışır ve aşırı yük ayarı 320A...800A aralığında yapılır.
İpucu: Aynı hatta alt kademede başka kesici veya sigorta varsa seçicilik hesabı yapılır: üstteki cihazın ani açma eşiği (1,5...10 x In) alttakinin keseceği akımın üzerinde kalmalıdır, aksi hâlde arızada iki cihaz birden açar.
800 A ile 1000 A Kademesi Arasındaki Fark
Aynı seride komşu iki akım kademesi listelenir: 3VA2580-5HL32-0AA0 (800 A) ve 3VA2510-5HL32-0AA0 (1000 A). Kademe seçimi hattın sürekli yük akımına göre yapılır.
| Özellik | 3VA2580-5HL32-0AA0 | 3VA2510-5HL32-0AA0 |
|---|---|---|
| Ürün kodu | 3VA2580-5HL32-0AA0 | 3VA2510-5HL32-0AA0 |
| Seri | 3VA2 | 3VA2 |
| Gövde boyu | Frame 1000 | Frame 1000 |
| Anma akımı | 800 A | 1000 A |
| Kutup sayısı | 3P | 3P |
| Anahtarlama sınıfı | M (azami) | M (azami) |
| Icu, 415 V'ta | 55 kA | 55 kA |
| Ics, 415 V'ta | 55 kA | 55 kA |
| Açma ünitesi | ETU320 elektronik | ETU320 elektronik |
| Aşırı yük ayar aralığı | 320A...800A | 400A...1000A |
| Ani açma eşiği | 1,5...10 x In | 1,5...10 x In |
| Mekanik ömür | 10.000 çevrim | 10.000 çevrim |
| Elektriksel ömür | 4.600 çevrim | 4.900 çevrim |
| Güç kaybı, azami | 231 W | 330 W |
| Boyutlar (Y × G × D) | 320 × 210 × 120 mm | 320 × 210 × 120 mm |
| Net ağırlık | 13,385 kg | 13,684 kg |
Kademe, hattın sürekli yük akımına ve kablo kesitine göre seçilir. Kesicinin anma akımı, koruduğu iletkenin taşıma kapasitesini aşmamalıdır.
Öne Çıkan Özellikler
- 55 kA kesme kapasitesi: 415 V'ta Icu 55 kA; anahtarlama sınıfı M (azami). Pano girişindeki beklenen kısa devre akımına göre seçilir.
- ETU320 elektronik açma ünitesi: Elektronik ölçüm ile daha dar toleranslı açma; ayar değerleri cihaz üzerinden kademeli olarak değiştirilir.
- Aşırı yük ayarı: Ir 320A...800A aralığında ayarlanır; kesici aynı gövdeyle farklı yük akımlarına uyarlanır.
- Ani açma eşiği: Ii 1,5...10 x In; kısa devre anında gecikmesiz açma bu eşikte devreye girer.
- Frame 1000 gövde: 320 × 210 × 120 mm ölçüleriyle standart pano yerleşimine uyar; net ağırlık 13,385 kg.
- Düşük güç kaybı: Anma akımında toplam en fazla 231 W, kutup başına 77 W; pano içi ısınma hesabında bu değer kullanılır.
- Uzun ömür: Tipik 10.000 mekanik ve 4.600 elektriksel işletim çevrimi.
Aynı Gövdede Diğer Akım Kademeleri
SENTRON 3VA2 serisinin Frame 1000 gövdesinde üç kutuplu ve M (azami) sınıfı kademeler Mutel'de 800 A ile 1000 A arasında listelenir. Gövde ölçüsü ve kesme kapasitesi tüm kademelerde aynıdır; yalnız anma akımı ve ayar aralığı değişir.
| Ürün Kodu | Anma Akımı | Icu 415 V | Kutup | Açma Ünitesi |
|---|---|---|---|---|
| 3VA2580-5HL32-0AA0 | 800 A (bu ürün) | 55 kA | 3P | ETU320 |
| 3VA2510-5HL32-0AA0 | 1000 A | 55 kA | 3P | ETU320 |
Daha düşük akımlı hat korumaları için Siemens otomatik sigorta, can güvenliği gereken devreler için Siemens kaçak akım koruma kategorileri kullanılır.
Kullanım Alanları
- Ana dağıtım panoları: Tesis girişinde yüksek akımlı ana hat koruması
- Trafo çıkışları: Trafo sekonderinden panoya giden besleme hattı
- Jeneratör beslemeleri: Yedek güç kaynağı çıkışının korunması ve ayrılması
- Büyük tesis alt panoları: Fabrika bölüm panolarının ana girişleri
- Seçicilik kurgusu: Alt kademedeki kesicilerle kademeli koruma kurulumu
- Beklenen kısa devre akımı 415 V'ta 55 kA'yı aşan noktalarda bu kesici yerine daha yüksek anahtarlama sınıfına sahip model veya açık tip şalter planlanır.
- Ayar aralığı 320A...800A ile sınırlıdır; bu aralığın dışındaki yük akımları için farklı bir gövde boyu seçilir.
- Kaçak akıma karşı koruma sağlamaz; can güvenliği gereken devrelerde ayrıca kaçak akım koruma cihazı planlanır.
- Üç kutupludur; nötr iletkenin de kesilmesi veya korunması gereken devrelerde dört kutuplu model seçilir.
- Anma akımı 40 °C ortam için verilmiştir; veri sayfasına göre 70 °C'de 703 A'ya iner. Sıcak pano içlerinde bu değer esas alınır.
Montaj ve Devreye Alma
- Panoyu enerjisiz hâle getirin ve gerilim yokluğunu ölçerek doğrulayın.
- Cihazı pano şasisine sabitleyin; 320 × 210 × 120 mm gövde için yerleşim ve havalandırma boşluğunu planlayın.
- Faz iletkenlerini giriş ve çıkış klemenslerine, işaretlere uygun şekilde bağlayın.
- Aşırı yük ayarını (Ir) hattın yük akımına göre 320A...800A aralığında ayarlayın.
- Klemens vidalarını üretici montaj talimatındaki tork değerine göre sıkın; gevşek bağlantı yüksek akımlı hatlarda en yaygın ısınma sebebidir.
- Enerji vermeden önce kesiciyi elle açıp kapatarak mekanizmayı, ardından koruma ayarlarını pano şemasına işleyin.
3VM, 3VA ve 3WL serilerinin tüm kademeleri
Alt kademedeki hat koruma cihazları
Kesiciyi tamamlayan kaçak akım cihazları
Şalter kodundan model doğrulama rehberi
Proje ve toptan alımlar için eticaret@mutel.com.tr adresine yazabilirsiniz. 2014 yılından beri Siemens şalt ürünleri bayisi olan Mutel Elektrik, Karaköy, Çerkezköy OSB ve Hadımköy şubelerinden tedarik desteği verir.
Sıkça Sorulan Sorular
Frame 1000 gövdede 800 A anma akımına kadar olan dağıtım ve besleme hatları için uygundur. 415 V'ta 55 kA kesme kapasitesiyle beklenen kısa devre akımı bu değerin altında kalan panolarda kullanılır.
Icu, kesicinin bir kez güvenle kesebileceği en yüksek kısa devre akımıdır. Ics, kesme sonrasında cihazın hizmete devam edebileceği akımdır ve Icu'ya eşit ya da ondan küçüktür. Bu üründe 415 V'ta Icu 55 kA, Ics 55 kA'dır.
ETU320 elektronik bir açma ünitesidir; akımı ölçerek daha dar toleransla açar ve ayar değerleri cihaz üzerinden kademeli olarak değiştirilir. L (aşırı yük) + I (ani kısa devre) fonksiyonlarıyla çalışır. Aşırı yük ayar aralığı 320A...800A.
Seri, gövde ve kutup düzeni aynıdır; anma akımı değişir: 3VA2580-5HL32-0AA0 800 A, 3VA2510-5HL32-0AA0 1000 A. Kesme kapasitesi iki üründe de 55 kA'dır.
Hayır. Kompakt şalter aşırı yük ve kısa devreye karşı korur. Toprak kaçağına karşı can güvenliği gereken devrelerde ayrıca kaçak akım koruma cihazı planlanır.
Evet. Veri sayfasına göre 40 °C'de 800 A, 45 °C'de 800 A, 50 °C'de 800 A, 55 °C'de 800 A, 60 °C'de 800 A, 65 °C'de 767 A, 70 °C'de 703 A taşır. Pano içi sıcaklık yükseldikçe taşıma kapasitesi düşer.
Gövde ölçüsü 320 × 210 × 120 mm, net ağırlığı 13,385 kg. Yerleşim planlanırken bağlantı ve havalandırma boşluğu da hesaba katılır.
