Siemens 350-500A 36kA 3 Kutup Termik Ayarlı Kompak Şalter 3VA1450-4EF32-0AA0
İndirim
Stok Sorunuz
Gelince Haber Ver
Garantili Ürün

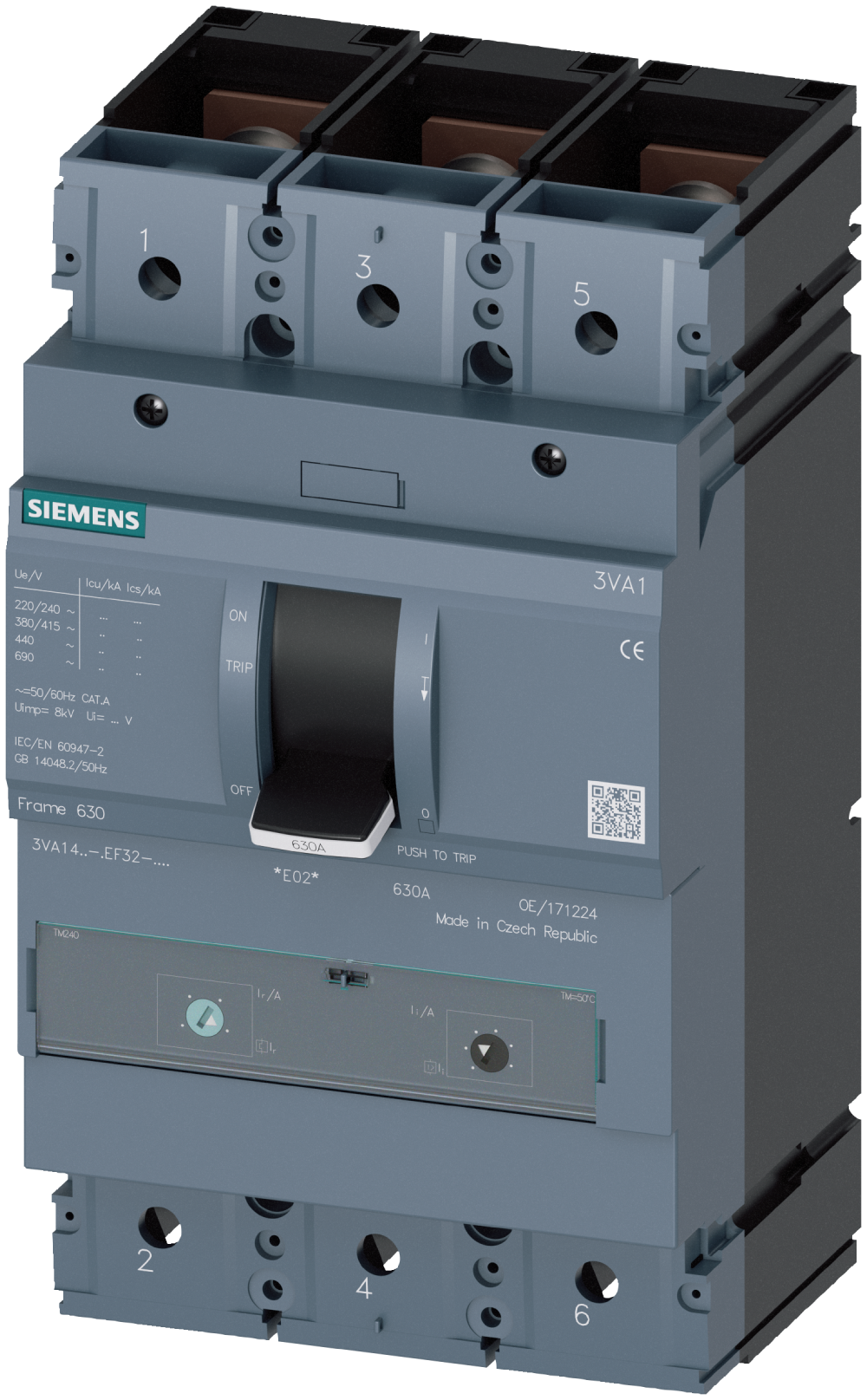

Siemens 500A 36kA 3 Kutuplu Kompakt Şalter 3VA1450-4EF32-0AA0, SENTRON 3VA1 serisine ait üç kutuplu bir kompakt devre kesicidir. IEC Frame 630 gövdede 500 A anma akımı, S (yüksek) anahtarlama sınıfı ve 415 V'ta 36 kA kesme kapasitesiyle dağıtım panolarındaki besleme hatlarını aşırı yük ile kısa devreye karşı korur. Bu sayfadaki teknik değerler Siemens'in ürün veri sayfasından alınmıştır; kod okuma, kesme kapasitesi seçimi ve kardeş modellerle farkı sırayla ele alıyoruz.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün adı | Siemens 500A 36kA 3 Kutuplu Kompakt Şalter |
| Sipariş kodu | 3VA1450-4EF32-0AA0 |
| Mutel stok kodu | 2467 |
| Marka / seri | Siemens SENTRON 3VA1 |
| Ürün tanımı | Kompakt devre kesici (MCCB) |
| Gövde boyu (Frame) | IEC Frame 630 |
| Anma akımı (In) | 500 A (40 °C'de) |
| Yüksek sıcaklıkta anma akımı | 45 °C'de 500 A; 50 °C'de 500 A; 55 °C'de 488 A; 60 °C'de 476 A; 65 °C'de 464 A; 70 °C'de 452 A |
| Kutup sayısı | 3 (3P) |
| Anahtarlama kapasitesi sınıfı | S (yüksek) |
| Kesme kapasitesi Icu | 240 V'ta 55 kA; 415 V'ta 36 kA; 440 V'ta 36 kA; 500 V'ta 25 kA; 690 V'ta 7 kA |
| İşletim kesme kapasitesi Ics | 240 V'ta 55 kA; 415 V'ta 36 kA; 440 V'ta 25 kA; 500 V'ta 25 kA; 690 V'ta 5 kA |
| Kapama kapasitesi Icm | 240 V'ta 121 kA; 415 V'ta 75,6 kA; 440 V'ta 75,6 kA; 500 V'ta 52,5 kA; 690 V'ta 11,9 kA |
| Açma ünitesi | TM240 termik-manyetik |
| Koruma fonksiyonu | L (aşırı yük) + I (ani kısa devre) |
| Aşırı yük ayar aralığı (Ir) | 350A...500A |
| Ani açma eşiği (Ii) | 5...10 x In |
| İzolasyon gerilimi (Ui) | 800 V |
| Anma işletim gerilimi | 690 V AC |
| DC işletim gerilimi | 500 V DC |
| Güç kaybı | kutup başına 40,9 W; toplam en fazla 122,7 W |
| Mekanik ömür | 20.000 işletim çevrimi |
| Elektriksel ömür | 4.000 işletim çevrimi |
| Koruma derecesi | IP40 |
| Boyutlar (Y × G × D) | 248 × 138 × 110 mm |
| Net ağırlık | 4,965 kg |
| Veri kaynağı | Siemens ürün veri sayfası, son değişiklik 2.09.2026 |
3VA1450-4EF32-0AA0 Kodu Ne Anlatıyor?
Siemens kompakt şalter kodları gövde boyunu, anma akımını, kutup sayısını ve açma ünitesini birlikte taşır. 3VA1 serisinde ilk dört hane seriyi, sonraki haneler gövde boyu ile akım kademesini, sondaki grup ise bağlantı ve donanım seçeneğini belirtir. Sipariş listesi doğrularken bu okuma, yanlış gövde veya uyumsuz aksesuar hatasını daha kâğıt üzerindeyken yakalar.
| Kod Parçası | Anlamı | Bu Üründe |
|---|---|---|
| 3VA1 | Seri | Standart kompakt kesici serisi |
| Frame 630 | Gövde boyu | 630 A çerçeve sınıfı |
| 500 A | Anma akımı | 500 A |
| 3P | Kutup sayısı | Üç kutuplu |
| S | Anahtarlama sınıfı | S (yüksek) |
| TM240 | Açma ünitesi | TM240 termik-manyetik |
| Bağlantı | Klemens türü | Vidalı yassı bağlantı |
Alçak gerilim tarafındaki sigorta kodlarının aynı mantıkla okunduğunu gösteren Siemens 5SL kod okuma rehberi, karışık bir pano listesini doğrularken yol gösterir.
Icu, Ics ve Anahtarlama Sınıfı Ne Anlatır?
Icu, kesicinin bir kez güvenle kesebileceği en yüksek kısa devre akımıdır. Ics ise kesicinin kesme işleminden sonra hizmete devam edebileceği akımdır ve her zaman Icu'ya eşit ya da ondan küçüktür. Bu üründe 415 V'ta Icu 36 kA, Ics 36 kA'dır. Anahtarlama sınıfı S (yüksek) bu değer ailesini tek harfle özetler.
Seçim, pano girişinde beklenen kısa devre akımının hesabına dayanır: hesaplanan değer Icu'nun altında kalmalıdır. Trafoya yakın noktalarda bu akım yükselir, hat uzadıkça düşer. TM240 termik-manyetik açma ünitesi ise koruma karakteristiğini belirler; L (aşırı yük) + I (ani kısa devre) fonksiyonlarıyla çalışır ve aşırı yük ayarı 350A...500A aralığında yapılır.
İpucu: Aynı hatta alt kademede başka kesici veya sigorta varsa seçicilik hesabı yapılır: üstteki cihazın ani açma eşiği (5...10 x In) alttakinin keseceği akımın üzerinde kalmalıdır, aksi hâlde arızada iki cihaz birden açar.
3VA1 ile 3VM1 Serisi Arasındaki Fark
Mutel'de aynı akım ve kutup düzeninde iki seri listelenir: 3VA1450-4EF32-0AA0 ve 3VM1450-4ED32-0AA0. İkisi de 500 A ve üç kutupludır. Fark, iki veri sayfası yan yana konulduğunda kesme kapasitesi, gövde boyu ve ömür satırlarında ortaya çıkar.
| Özellik | 3VA1450-4EF32-0AA0 | 3VM1450-4ED32-0AA0 |
|---|---|---|
| Ürün kodu | 3VA1450-4EF32-0AA0 | 3VM1450-4ED32-0AA0 |
| Seri | 3VA1 | 3VM1 |
| Gövde boyu | Frame 630 | Frame 630 |
| Anma akımı | 500 A | 500 A |
| Kutup sayısı | 3P | 3P |
| Anahtarlama sınıfı | S (yüksek) | S (yüksek) |
| Icu, 415 V'ta | 36 kA | 36 kA |
| Ics, 415 V'ta | 36 kA | 27 kA |
| Açma ünitesi | TM240 termik-manyetik | TM210 termik-manyetik |
| Aşırı yük ayar aralığı | 350A...500A | 500A sabit olarak ayarlanmış |
| Ani açma eşiği | 5...10 x In | 10 x In |
| Mekanik ömür | 20.000 çevrim | 15.000 çevrim |
| Elektriksel ömür | 4.000 çevrim | 4.000 çevrim |
| Güç kaybı, azami | 122,7 W | 123 W |
| Boyutlar (Y × G × D) | 248 × 138 × 110 mm | 248 × 138 × 110 mm |
| Net ağırlık | 4,965 kg | 4,95 kg |
3VA1 serisi daha yüksek kesme kapasitesi ve donanım seçeneği sunar. Seçim, pano girişindeki kısa devre hesabına ve ileride eklenecek yardımcı donanım ihtiyacına göre yapılır.
Öne Çıkan Özellikler
- 36 kA kesme kapasitesi: 415 V'ta Icu 36 kA; anahtarlama sınıfı S (yüksek). Pano girişindeki beklenen kısa devre akımına göre seçilir.
- TM240 termik-manyetik açma ünitesi: Termik açma aşırı yükü, manyetik açma kısa devreyi keser; saha ayarı gerektirmeyen sade yapı.
- Aşırı yük ayarı: Ir 350A...500A aralığında ayarlanır; kesici aynı gövdeyle farklı yük akımlarına uyarlanır.
- Ani açma eşiği: Ii 5...10 x In; kısa devre anında gecikmesiz açma bu eşikte devreye girer.
- Frame 630 gövde: 248 × 138 × 110 mm ölçüleriyle standart pano yerleşimine uyar; net ağırlık 4,965 kg.
- Düşük güç kaybı: Anma akımında toplam en fazla 122,7 W, kutup başına 40,9 W; pano içi ısınma hesabında bu değer kullanılır.
- Uzun ömür: Tipik 20.000 mekanik ve 4.000 elektriksel işletim çevrimi.
Aynı Gövdede Diğer Akım Kademeleri
SENTRON 3VA1 serisinin Frame 630 gövdesinde üç kutuplu ve S (yüksek) sınıfı kademeler Mutel'de 500 A ile 630 A arasında listelenir. Gövde ölçüsü ve kesme kapasitesi tüm kademelerde aynıdır; yalnız anma akımı ve ayar aralığı değişir.
| Ürün Kodu | Anma Akımı | Icu 415 V | Kutup | Açma Ünitesi |
|---|---|---|---|---|
| 3VA1450-4EF32-0AA0 | 500 A (bu ürün) | 36 kA | 3P | TM240 |
| 3VA1463-4EF32-0AA0 | 630 A | 36 kA | 3P | TM240 |
Daha düşük akımlı hat korumaları için Siemens otomatik sigorta, can güvenliği gereken devreler için Siemens kaçak akım koruma kategorileri kullanılır.
Kullanım Alanları
- Ana dağıtım panoları: Tesis girişinde yüksek akımlı ana hat koruması
- Trafo çıkışları: Trafo sekonderinden panoya giden besleme hattı
- Jeneratör beslemeleri: Yedek güç kaynağı çıkışının korunması ve ayrılması
- Büyük tesis alt panoları: Fabrika bölüm panolarının ana girişleri
- Seçicilik kurgusu: Alt kademedeki kesicilerle kademeli koruma kurulumu
- Beklenen kısa devre akımı 415 V'ta 36 kA'yı aşan noktalarda bu kesici yerine daha yüksek anahtarlama sınıfına sahip model veya açık tip şalter planlanır.
- Ayar aralığı 350A...500A ile sınırlıdır; bu aralığın dışındaki yük akımları için farklı bir gövde boyu seçilir.
- Kaçak akıma karşı koruma sağlamaz; can güvenliği gereken devrelerde ayrıca kaçak akım koruma cihazı planlanır.
- Üç kutupludur; nötr iletkenin de kesilmesi veya korunması gereken devrelerde dört kutuplu model seçilir.
- Anma akımı 40 °C ortam için verilmiştir; veri sayfasına göre 70 °C'de 452 A'ya iner. Sıcak pano içlerinde bu değer esas alınır.
Montaj ve Devreye Alma
- Panoyu enerjisiz hâle getirin ve gerilim yokluğunu ölçerek doğrulayın.
- Cihazı pano şasisine sabitleyin; 248 × 138 × 110 mm gövde için yerleşim ve havalandırma boşluğunu planlayın.
- Faz iletkenlerini giriş ve çıkış klemenslerine, işaretlere uygun şekilde bağlayın.
- Aşırı yük ayarını (Ir) hattın yük akımına göre 350A...500A aralığında ayarlayın.
- Klemens vidalarını üretici montaj talimatındaki tork değerine göre sıkın; gevşek bağlantı yüksek akımlı hatlarda en yaygın ısınma sebebidir.
- Enerji vermeden önce kesiciyi elle açıp kapatarak mekanizmayı, ardından koruma ayarlarını pano şemasına işleyin.
3VM, 3VA ve 3WL serilerinin tüm kademeleri
Alt kademedeki hat koruma cihazları
Kesiciyi tamamlayan kaçak akım cihazları
Şalter kodundan model doğrulama rehberi
Proje ve toptan alımlar için eticaret@mutel.com.tr adresine yazabilirsiniz. 2014 yılından beri Siemens şalt ürünleri bayisi olan Mutel Elektrik, Karaköy, Çerkezköy OSB ve Hadımköy şubelerinden tedarik desteği verir.
Sıkça Sorulan Sorular
Frame 630 gövdede 500 A anma akımına kadar olan dağıtım ve besleme hatları için uygundur. 415 V'ta 36 kA kesme kapasitesiyle beklenen kısa devre akımı bu değerin altında kalan panolarda kullanılır.
Icu, kesicinin bir kez güvenle kesebileceği en yüksek kısa devre akımıdır. Ics, kesme sonrasında cihazın hizmete devam edebileceği akımdır ve Icu'ya eşit ya da ondan küçüktür. Bu üründe 415 V'ta Icu 36 kA, Ics 36 kA'dır.
TM240 termik-manyetik bir ünitedir: termik eleman aşırı yükü, manyetik eleman kısa devreyi algılar. L (aşırı yük) + I (ani kısa devre) fonksiyonlarıyla çalışır. Aşırı yük ayar aralığı 350A...500A.
Akım ve kutup düzeni aynıdır. 3VA1450-4EF32-0AA0 3VA1 serisinde Frame 630 gövdede 415 V'ta 36 kA, 3VM1450-4ED32-0AA0 ise 3VM1 serisinde Frame 630 gövdede 36 kA keser.
Hayır. Kompakt şalter aşırı yük ve kısa devreye karşı korur. Toprak kaçağına karşı can güvenliği gereken devrelerde ayrıca kaçak akım koruma cihazı planlanır.
Evet. Veri sayfasına göre 40 °C'de 500 A, 45 °C'de 500 A, 50 °C'de 500 A, 55 °C'de 488 A, 60 °C'de 476 A, 65 °C'de 464 A, 70 °C'de 452 A taşır. Pano içi sıcaklık yükseldikçe taşıma kapasitesi düşer.
Gövde ölçüsü 248 × 138 × 110 mm, net ağırlığı 4,965 kg. Yerleşim planlanırken bağlantı ve havalandırma boşluğu da hesaba katılır.
