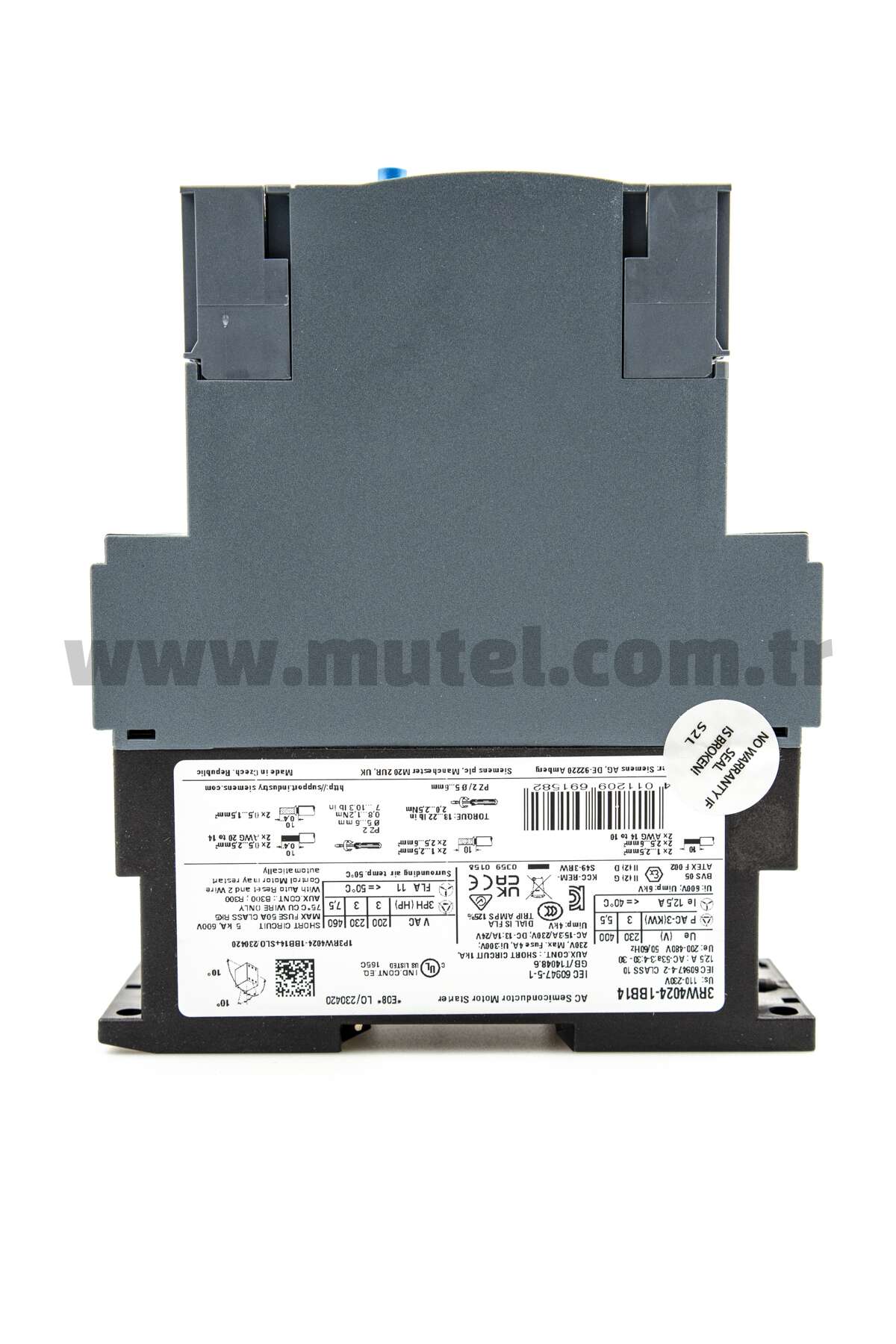

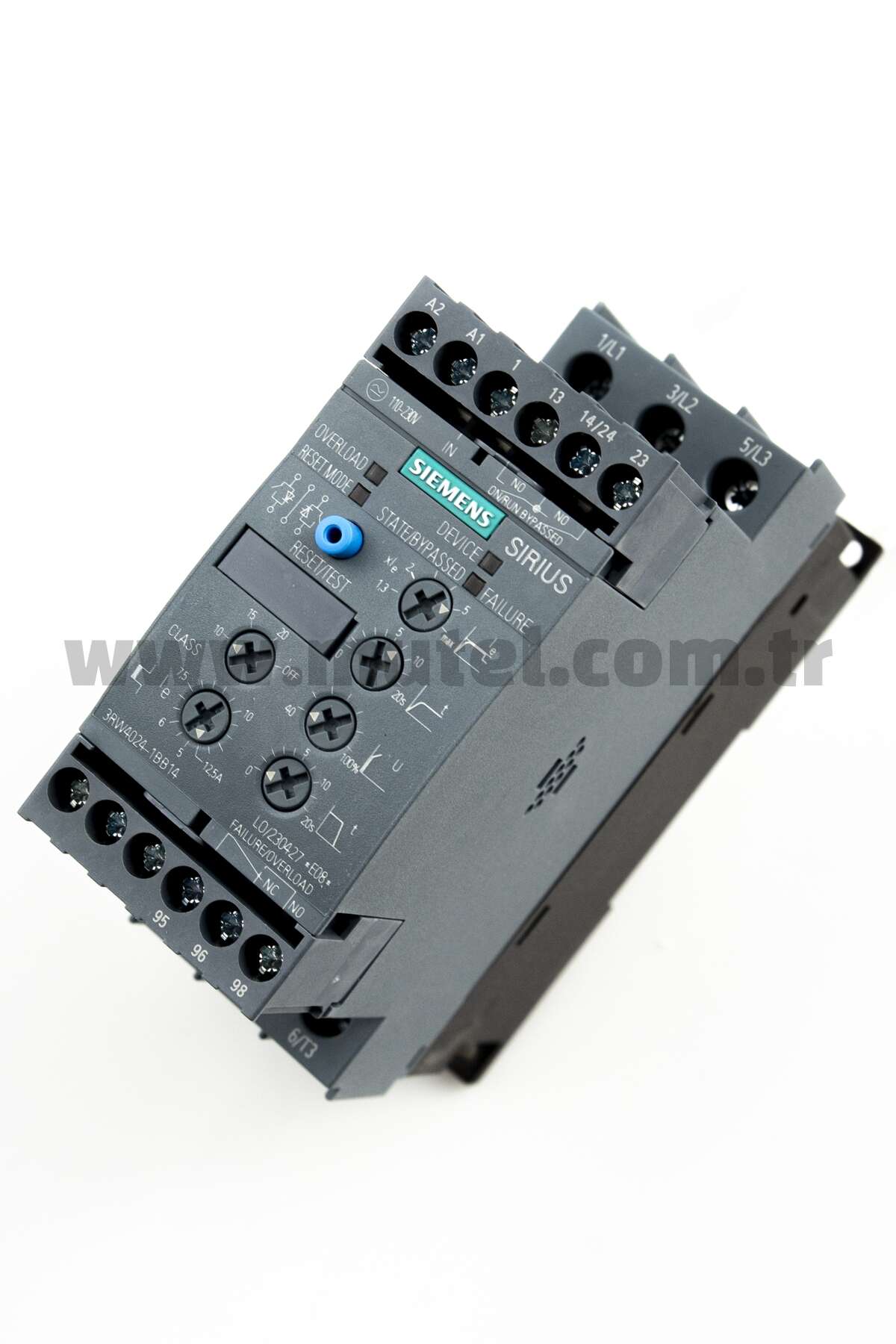

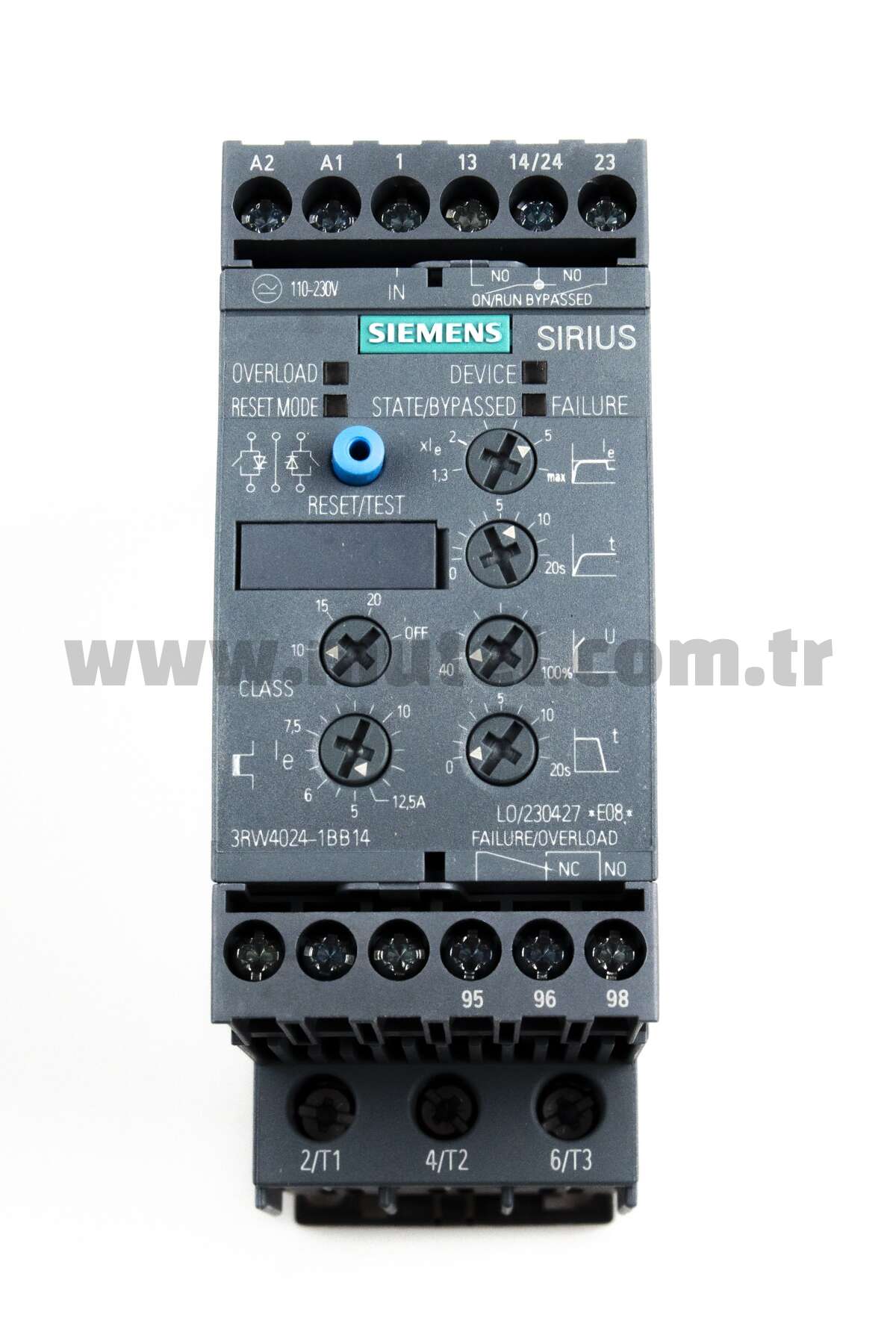

Siemens 5,5kW Sirius Yumuşak Yol Verici (Soft Starter) 3RW4024-1BB14

Siemens 5,5kW 12,5A S0 SIRIUS 3RW40 Yumuşak Yol Verici (Soft Starter), Siemens SIRIUS 3RW40 serisinden S0 boyunda bir yumuşak yol vericidir. 40 °C ortam sıcaklığında 12,5 A işletim akımıyla standart kalkışta 400 V'ta 5,5 kW, 230 V'ta 3 kW üç fazlı motorlara yol verir; ana gerilim aralığı 200–480 V AC, kumanda besleme gerilimi 110–230 V AC/DC'dir. Kalkıştan sonra akımı entegre köprüleme kontakları taşır; motor aşırı yük koruması ve ayarlanabilir akım sınırlama cihazın içindedir. Bu sayfadaki teknik değerler Siemens'in ürün veri sayfasından alınmıştır; boyutlandırma, sıcaklık etkisi ve devreye alma adımlarını açıklıyoruz.

Teknik Özellikler

3RW4024-1BB14 Kodu Ne Anlatıyor?

SIRIUS 3RW yumuşak yol verici kodları seriyi, boyu, güç kademesini ve bağlantı/gerilim varyantını taşır. Aşağıdaki okuma bu ürünün ve Mutel'de listelenen diğer 3RW30/3RW40 ürünlerinin veri sayfalarına göre yapılmıştır; seri hanesi (30 veya 40) cihazın aşırı yük koruması içerip içermediğini belirlediği için siparişte özellikle kontrol edilir.

S00, S0, S2 ve S3 boylarının kontaktör ve koruma elemanlarıyla eşleşmesini anlatan Siemens Sirius boy seçim rehberi, yol verici kombinasyonunu planlarken yol gösterir.

Yumuşak Yol Verici Nasıl Çalışır?

Doğrudan yol vermede motor şebekeye bağlandığı anda anma akımının birkaç katı akım çeker ve mile ani bir tork darbesi gelir. Yumuşak yol verici, kalkış süresince motora uygulanan gerilimi tristörlerle kademesiz yükseltir; böylece kalkış akımı ve tork darbesi azalır, kayış, kaplin ve dişli gibi mekanik parçalar daha az zorlanır.

Bu üründe kalkış tamamlandıktan sonra akımı entegre köprüleme (bypass) kontakları taşır; tristörler devreden çıktığı için işletim akımındaki tipik güç kaybı veri sayfasına göre yalnız 2 W'tır. Cihaz motorun devir sayısını ayarlamaz: yalnız kalkışı yumuşatır; çalışma sırasında hız kontrolü gereken uygulamalarda frekans konvertörü kullanılır.

Veri sayfasına göre 3RW40 serisi motor aşırı yük korumasını, cihaz öz korumasını ve ayarlanabilir akım sınırlamayı kendi içinde yapar; harici sıfırlama girişi vardır. Aşırı yük koruması için motor akımı en düşük 5 A olarak ayarlanabilir. Termistör değerlendirmesi bu üründe yoktur (Hayır); motor sargısına termistör takılıysa değerlendirme ayrı bir röleyle yapılır.

Ortam Sıcaklığına Göre Akım Değeri

Yumuşak yol vericinin taşıyabileceği akım ortam sıcaklığı yükseldikçe azalır; veri sayfası derating başlangıcını 40 °C olarak verir. Pano içi sıcaklığı 40 °C'nin üzerinde kalacaksa cihaz aşağıdaki değerlere göre seçilir:

Motor akımı, cihaz anma akımına oranla en az %20 olmalıdır (minimum yük). Çok küçük bir motoru büyük bir yol vericiyle sürmek kalkış ayarını zorlaştırır; motor gücüne en yakın kademe seçilir.

3RW4024-1BB14 ile 3RW3017-1BB14 Arasındaki Fark

İki ürün aynı güç kademesindedir (S0, 40 °C'de 12,5 A, 400 V'ta 5,5 kW); fark koruma ve ayar fonksiyonlarındadır. Veri sayfalarına göre 3RW4024-1BB14 motor aşırı yük koruması, cihaz öz koruması, harici sıfırlama ve ayarlanabilir akım sınırlama sunar; 3RW3017-1BB14 için bu fonksiyonlar 'Hayır' olarak verilir. Yardımcı kontaklar 3RW3017-1BB14 için 1 NO, 3RW4024-1BB14 için 2 NO + 1 CO; minimum yük 3RW3017-1BB14 için %10, 3RW4024-1BB14 için %20 değerindedir. 3RW3017-1BB14 ile kullanılan devrede motorun aşırı yük koruması ayrı bir termik röle veya motor koruma şalteriyle sağlanır; 3RW4024-1BB14 bu korumayı kendi içinde yapar.

Öne Çıkan Özellikler

• 5,5 kW / 400 V: Standart kalkışta 40 °C'de 12,5 A işletim akımı; 230 V'ta 3 kW.
• Entegre köprüleme: Kalkıştan sonra akımı bypass kontakları taşır; işletimde tipik 2 W güç kaybı.
• Geniş kumanda gerilimi: 110–230 V AC (50/60 Hz) ve 110–230 V DC ile beslenir.
• Motor aşırı yük koruması: Cihazda dahili; en düşük ayar 5 A, harici sıfırlama ve akım sınırlama mevcut.
• Yardımcı kontaklar: 2 NO + 1 CO; UL kontak yük kapasitesi B300 / R300.
• S0 boyu: 45 × 125 × 155 mm; vidalı veya raya sustalı sabitleme.
• Geniş ortam aralığı: İşletimde -25 ile +60 °C; 5.000 m kurulum yüksekliğine kadar.

SIRIUS 3RW40 Serisinde Diğer Güç Kademeleri

Mutel'de listelenen SIRIUS 3RW40 yumuşak yol vericilerin güç kademeleri aşağıdadır. Tüm değerler ürünlerin kendi veri sayfalarından alınmıştır; motor gücü değerleri standart kalkış ve 40 °C içindir.

Yol vericiyle birlikte kullanılan şebeke ve köprüleme kontaktörleri Siemens kontaktör, kısa devre ve aşırı yük koruması Siemens motor koruma şalteri kategorisinde listelenir.

Kullanım Alanları

• Pompalar: Kalkış akımının ve boru hattındaki ani zorlanmanın azaltılması
• Fan ve aspiratörler: Kayış ve yatak zorlanmasını azaltan yumuşak kalkış
• Konveyörler: Bant ve dişli kutusunda darbesiz hızlanma
• Kompresörler: Şebekeyi zorlayan kalkış akımının sınırlanması
• Yıldız-üçgen yerine: Tek cihazla, kademesiz ve daha kompakt yol verme

• Aşırı yük koruması ayarı motor etiket akımına göre yapılır; en düşük ayar 5 A olduğundan daha küçük motorlarda koruma ayarı yapılamaz.
• Kısa devre koruması yol vericide değildir; devrenin besleme tarafındaki motor koruma şalteri, devre kesici veya sigortayla sağlanır.
• Üçgen içi (kök 3) bağlantı desteklenmez; motor, yol vericiye hat bağlantısıyla bağlanır.
• Sıralı montajda yukarıda 60 mm, yanlarda 15 mm, aşağıda 40 mm boşluk bırakılır; aksi hâlde soğutma yetersiz kalır.
• 40 °C üzerindeki ortam sıcaklığında işletim akımı düşer (60 °C'de 10 A); pano havalandırması bu değere göre planlanır.
• Yumuşak yol verici hız kontrolü yapmaz; çalışma sırasında devir ayarı gereken uygulamalarda frekans konvertörü seçilir.

Montaj ve Devreye Alma

1. Panoyu enerjisiz hâle getirin ve ana devrede gerilim olmadığını ölçerek doğrulayın.
2. Cihazı dikey montaj düzlemine vidayla veya raya sustalı olarak sabitleyin; yukarı 60 mm, yanlar 15 mm, aşağı 40 mm boşluk bırakın.
3. Şebeke ve motor iletkenlerini ana devre klemenslerine bağlayın (tek telli 2x (1–2,5 mm²), 2x (2,5–6 mm²), maks. 1x 10 mm²); kısa devre koruma elemanını besleme tarafına yerleştirin.
4. Kumanda besleme gerilimini (110–230 V AC/DC) ve start/stop kumanda girişlerini işletme kılavuzundaki bağlantı şemasına göre bağlayın.
5. Kalkış ve akım sınırlama ayarlarını yük tipine göre yapın; aşırı yük koruması için motor akımını etiket değerine ayarlayın (en düşük 5 A).
6. Enerji verip motoru çalıştırın; kalkışın tamamlandığını, köprüleme kontaklarının devreye girdiğini ve hata LED'inin (kırmızı) yanmadığını kontrol edin.
