Siemens 800A 55kA 3 Kutuplu Kompakt Şalter 3VA2780-5AB03-0AA0

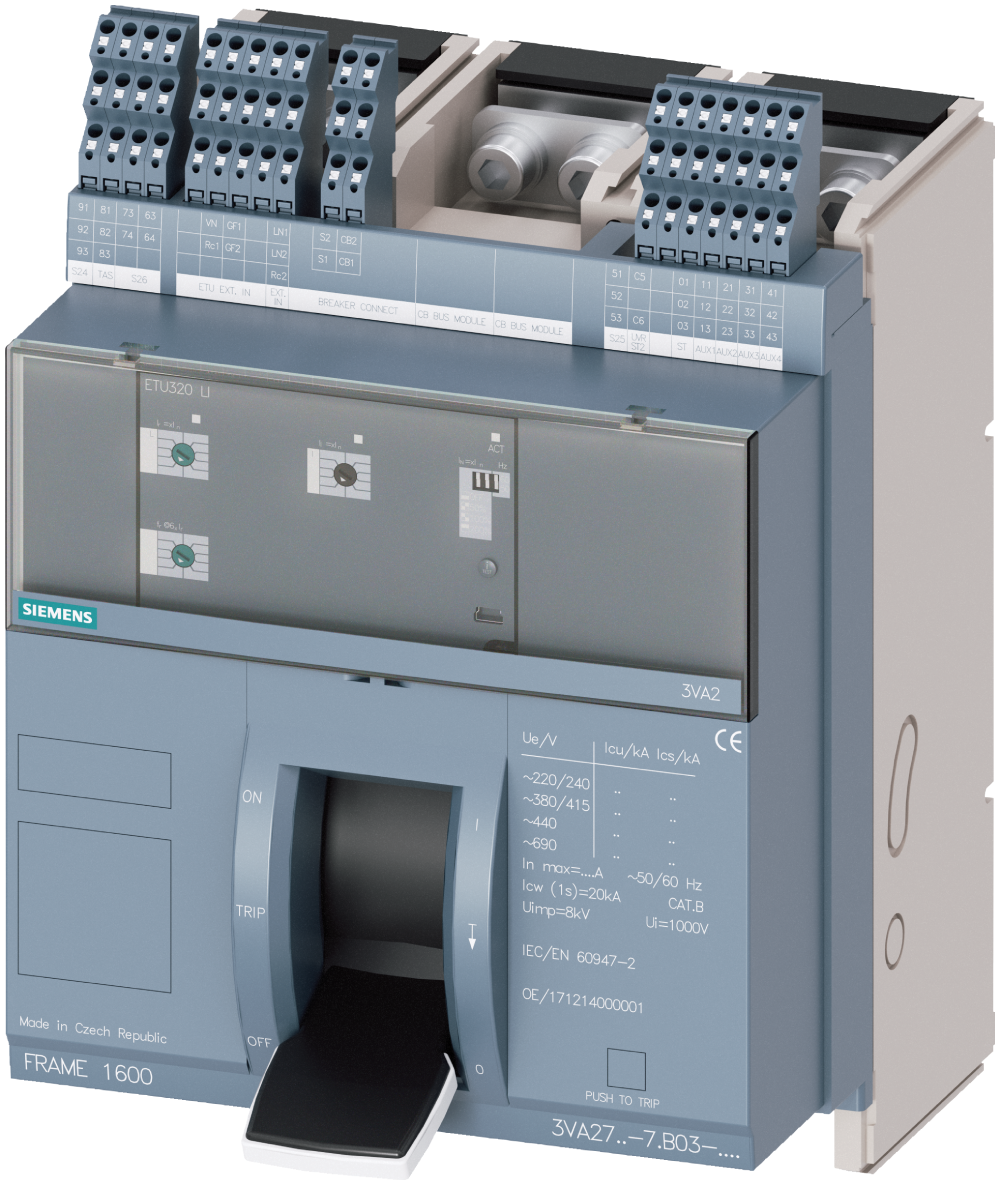

Siemens 800A 55kA 3 Kutuplu Kompakt Şalter 3VA2780-5AB03-0AA0, SENTRON 3VA2 serisine ait üç kutuplu bir kompakt devre kesicidir. IEC Frame 1600 gövdede 800 A anma akımı, M (azami) anahtarlama sınıfı ve 415 V'ta 55 kA kesme kapasitesiyle dağıtım panolarındaki besleme hatlarını aşırı yük ile kısa devreye karşı korur. Bu sayfadaki teknik değerler Siemens'in ürün veri sayfasından alınmıştır; kod okuma, kesme kapasitesi seçimi ve kardeş modellerle farkı sırayla ele alıyoruz.

Teknik Özellikler

3VA2780-5AB03-0AA0 Kodu Ne Anlatıyor?

Siemens kompakt şalter kodları gövde boyunu, anma akımını, kutup sayısını ve açma ünitesini birlikte taşır. 3VA2 serisinde ilk dört hane seriyi, sonraki haneler gövde boyu ile akım kademesini, sondaki grup ise bağlantı ve donanım seçeneğini belirtir. Sipariş listesi doğrularken bu okuma, yanlış gövde veya uyumsuz aksesuar hatasını daha kâğıt üzerindeyken yakalar.

Alçak gerilim tarafındaki sigorta kodlarının aynı mantıkla okunduğunu gösteren Siemens 5SL kod okuma rehberi, karışık bir pano listesini doğrularken yol gösterir.

Icu, Ics ve Anahtarlama Sınıfı Ne Anlatır?

Icu, kesicinin bir kez güvenle kesebileceği en yüksek kısa devre akımıdır. Ics ise kesicinin kesme işleminden sonra hizmete devam edebileceği akımdır ve her zaman Icu'ya eşit ya da ondan küçüktür. Bu üründe 415 V'ta Icu 55 kA, Ics — kA'dır. Anahtarlama sınıfı M (azami) bu değer ailesini tek harfle özetler.

Seçim, pano girişinde beklenen kısa devre akımının hesabına dayanır: hesaplanan değer Icu'nun altında kalmalıdır. Trafoya yakın noktalarda bu akım yükselir, hat uzadıkça düşer. ETU320 elektronik açma ünitesi ise koruma karakteristiğini belirler; L (aşırı yük) + I (ani kısa devre) fonksiyonlarıyla çalışır ve aşırı yük ayarı 320...800A aralığında yapılır.

800 A ile 1000 A Kademesi Arasındaki Fark

Aynı seride komşu iki akım kademesi listelenir: 3VA2780-5AB03-0AA0 (800 A) ve 3VA2710-5AB03-0AA0 (1000 A). Kademe seçimi hattın sürekli yük akımına göre yapılır.

Kademe, hattın sürekli yük akımına ve kablo kesitine göre seçilir. Kesicinin anma akımı, koruduğu iletkenin taşıma kapasitesini aşmamalıdır.

Öne Çıkan Özellikler

• 55 kA kesme kapasitesi: 415 V'ta Icu 55 kA; anahtarlama sınıfı M (azami). Pano girişindeki beklenen kısa devre akımına göre seçilir.
• ETU320 elektronik açma ünitesi: Elektronik ölçüm ile daha dar toleranslı açma; ayar değerleri cihaz üzerinden kademeli olarak değiştirilir.
• Aşırı yük ayarı: Ir 320...800A aralığında ayarlanır; kesici aynı gövdeyle farklı yük akımlarına uyarlanır.
• Ani açma eşiği: Ii 1,5...15 x In; kısa devre anında gecikmesiz açma bu eşikte devreye girer.
• Frame 1600 gövde: 296 × 210 × 183 mm ölçüleriyle standart pano yerleşimine uyar; net ağırlık 10,89 kg.
• Düşük güç kaybı: Anma akımında toplam en fazla 57,9 W, kutup başına 19,3 W; pano içi ısınma hesabında bu değer kullanılır.
• Uzun ömür: Tipik 10.000 mekanik ve 2.000 elektriksel işletim çevrimi.

Aynı Gövdede Diğer Akım Kademeleri

SENTRON 3VA2 serisinin Frame 1600 gövdesinde üç kutuplu ve M (azami) sınıfı kademeler Mutel'de 800 A ile 1600 A arasında listelenir. Gövde ölçüsü ve kesme kapasitesi tüm kademelerde aynıdır; yalnız anma akımı ve ayar aralığı değişir.

Daha düşük akımlı hat korumaları için Siemens otomatik sigorta, can güvenliği gereken devreler için Siemens kaçak akım koruma kategorileri kullanılır.

Kullanım Alanları

• Ana dağıtım panoları: Tesis girişinde yüksek akımlı ana hat koruması
• Trafo çıkışları: Trafo sekonderinden panoya giden besleme hattı
• Jeneratör beslemeleri: Yedek güç kaynağı çıkışının korunması ve ayrılması
• Büyük tesis alt panoları: Fabrika bölüm panolarının ana girişleri
• Seçicilik kurgusu: Alt kademedeki kesicilerle kademeli koruma kurulumu

• Beklenen kısa devre akımı 415 V'ta 55 kA'yı aşan noktalarda bu kesici yerine daha yüksek anahtarlama sınıfına sahip model veya açık tip şalter planlanır.
• Ayar aralığı 320...800A ile sınırlıdır; bu aralığın dışındaki yük akımları için farklı bir gövde boyu seçilir.
• Kaçak akıma karşı koruma sağlamaz; can güvenliği gereken devrelerde ayrıca kaçak akım koruma cihazı planlanır.
• Üç kutupludur; nötr iletkenin de kesilmesi veya korunması gereken devrelerde dört kutuplu model seçilir.
• Pano içi sıcaklık arttıkça taşıma kapasitesi düşer; yerleşim planlanırken havalandırma dikkate alınır.

Montaj ve Devreye Alma

1. Panoyu enerjisiz hâle getirin ve gerilim yokluğunu ölçerek doğrulayın.
2. Cihazı pano şasisine sabitleyin; 296 × 210 × 183 mm gövde için yerleşim ve havalandırma boşluğunu planlayın.
3. Faz iletkenlerini giriş ve çıkış klemenslerine, işaretlere uygun şekilde bağlayın.
4. Aşırı yük ayarını (Ir) hattın yük akımına göre 320...800A aralığında ayarlayın.
5. Klemens vidalarını üretici montaj talimatındaki tork değerine göre sıkın; gevşek bağlantı yüksek akımlı hatlarda en yaygın ısınma sebebidir.
6. Enerji vermeden önce kesiciyi elle açıp kapatarak mekanizmayı, ardından koruma ayarlarını pano şemasına işleyin.
