Siemens 80A C Tipi 3Faz Otomatik Sigorta 5SP4380-7

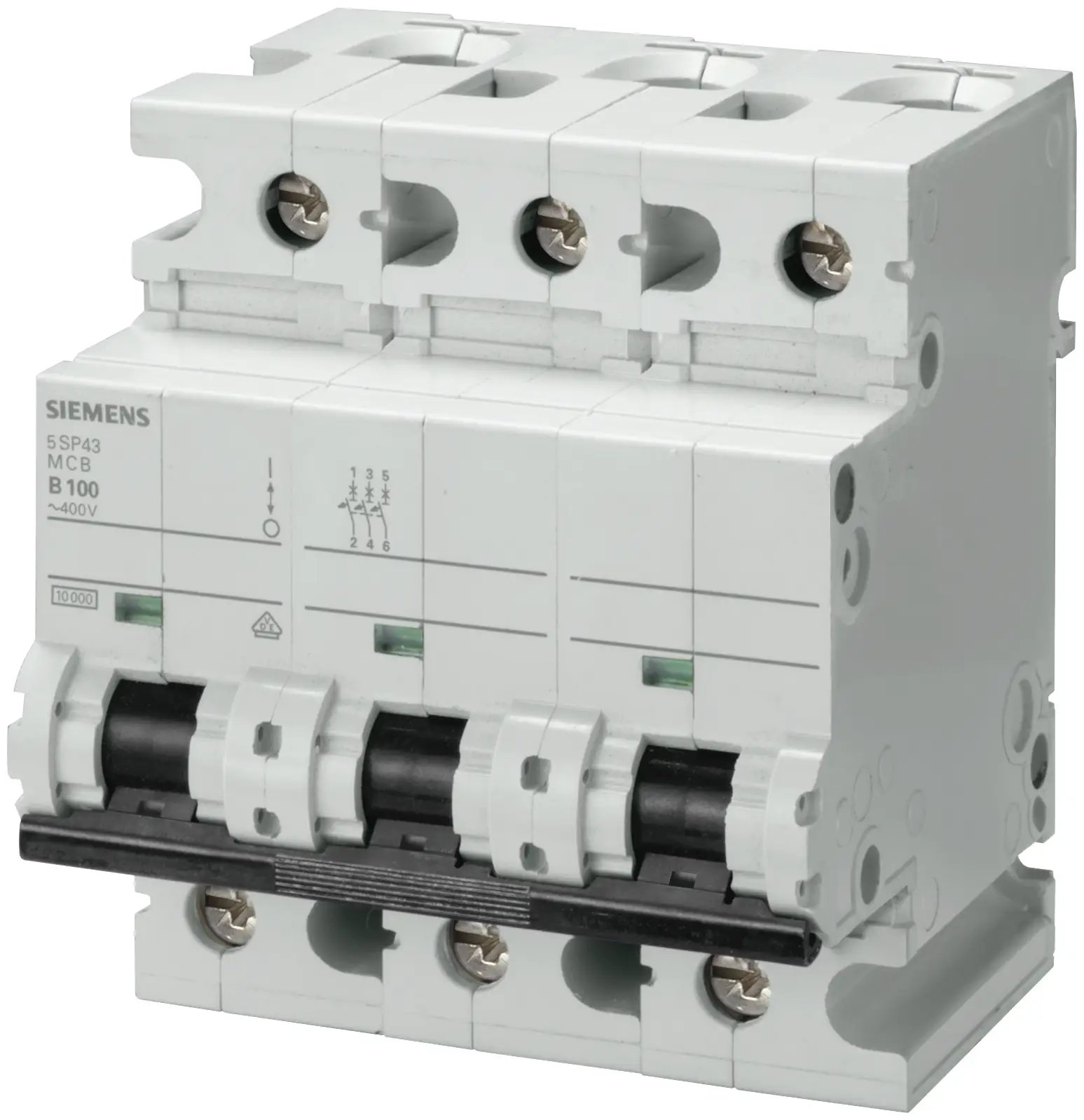

Siemens 80A C Tipi 3Faz Otomatik Sigorta 5SP4380-7, SENTRON 5SP4 serisine ait üç kutuplu bir minyatür devre kesicidir. 80 A anma akımı, C açma eğrisi ve EN 60898'e göre 10 kA kesme kapasitesiyle ana dağıtım panolarındaki kolon ve alt pano beslemelerini aşırı yük ile kısa devreye karşı korur; veri sayfasına göre EN 60204-1 kapsamında ana şalter olarak da kullanılabilir. Bu sayfadaki teknik değerler Siemens'in ürün veri sayfasından alınmıştır; kod okuma, eğri seçimi ve kutup düzeninin devreye etkisini sırayla açıklıyoruz.

Teknik Özellikler

5SP4380-7 Kodu Ne Anlatıyor?

Siemens 5SP4 kodları, 5SL serisiyle aynı düzeni izler ancak 70 mm derinlikli yüksek akım gövdesini işaret eder. Anma akımı haneleri bu seride 80, 100 ve 125 A kademelerine karşılık gelir; sipariş doğrularken bu iki haneye ayrıca dikkat edilir.

Aynı akım kademesinin tek kutuplu karşılığı 5SP4180-7 kodunu taşır. Kod okuma yöntemini örneklerle anlatan 5SL ve 5SY seçim rehberi, karışık bir sipariş listesini doğrularken yol gösterir.

C Eğrisi: Hangi Yükler İçin Doğru Seçim?

Açma eğrisi, sigortanın kısa devre anında hangi akım seviyesinde gecikmesiz açacağını belirler. EN 60898-1'e göre C eğrili bir sigorta, anma akımının 5 ile 10 katı arasındaki akımda anında açar. 80 A için bu eşik 400 ile 800 A arasına denk gelir.

Yüksek eşik, devreye girerken kısa süreli yüksek akım çeken yüklerde gereksiz açmayı önler: motorlar, kompresörler, trafo primerleri ve çok sayıda LED sürücü içeren aydınlatma grupları. Ana dağıtım noktasında beslenen yüklerin toplam kalkış akımı bilinemediği için C eğrisi standart seçimdir.

3P Düzeni ile 1P Düzenli 5SP4180-7 Arasındaki Fark

Aynı seri, akım ve eğride farklı kutup düzenleri listelenir. 5SP4380-7 üç kutuplu, 5SP4180-7 ise tek kutuplu bir sigortadır. Kutup düzeni, hangi iletkenlerin birlikte kesileceğini ve rayda kaplanan genişliği belirler.

Üç kutuplu sigorta üç faz iletkenini birlikte keser; nötr gerektirmeyen motor ve ısıtıcı devrelerinde standart seçimdir. Tek kutuplu sigorta yalnızca faz iletkenini keser ve tek modül yer kaplar; tek fazlı hatlarda standart seçimdir.

Öne Çıkan Özellikler

• 10 kA kesme kapasitesi: Sanayi ve ticari dağıtım panolarındaki yüksek kısa devre akımlarını EN 60898 sınırları içinde keser.
• C eğrisi: Anma akımının 5 ile 10 katında (400 – 800 A) ani açma; kalkış akımlı motor ve cihaz devrelerinde gereksiz açmayı önler.
• Yüksek kesit klemensi: 25 mm² ile 50 mm² arasındaki iletkenler aynı klemense bağlanır; manşon terminaller yüksek kesitte güvenli temas sağlar.
• 4,5 modül gövde: 81 mm genişlik ile pano rayında standart yerleşim; montaj konumu serbest.
• Ana şalter özelliği: Veri sayfasına göre EN 60204-1 kapsamında ana şalter olarak kullanılabilir.
• Halojensiz ve silikonsuz malzeme: Yanma durumunda korozif gaz oluşumunu azaltan, hassas ortamlara uygun gövde.
• Mühürlenebilir: Sayaç panosu ve ortak alan uygulamalarında yetkisiz müdahaleye karşı mühür imkânı.

Aynı Seride Diğer Akım Kademeleri

5SP4 üç kutuplu C eğrili seri Mutel'de 80 A'dan 125 A'ya kadar 3 kademede listelenir. Tüm kademeler aynı 10 kA sınıfında ve aynı gövde ölçüsündedir; yalnızca anma akımı değişir. Kodun tire öncesi son iki hanesi doğrudan akımı verir.

63 A ve altındaki kademeler 6 kA sınıfı 5SL6 ve 10 kA sınıfı 5SL4 serileriyle Siemens otomatik sigorta kategorisinde listelenir.

Kullanım Alanları

• Ana dağıtım panoları: Bina ve tesis girişlerinde kolon hattı koruması ve ana şalter görevi
• Alt pano beslemeleri: Kat panoları, atölye panoları ve makine hatlarının ana girişleri
• Endüstriyel tesisler: Yüksek kesitli besleme hatlarında 10 kA sınıfı kısa devre koruması
• Ticari binalar: AVM, otel ve ofis katlarında yüksek güçlü alt dağıtımlar
• Altyapı uygulamaları: Pompa istasyonu, aydınlatma direği grubu ve şantiye panoları

• Uzun ve ince kesitli hat sonlarında kısa devre akımı C eğrisinin ani açma eşiğinin altında kalabilir; hat empedansı proje aşamasında kontrol edilir.
• Beklenen kısa devre akımı 10 kA'yı aşıyorsa veya ayarlanabilir koruma isteniyorsa kompakt şalter planlanır.
• Sıcak pano içlerinde anma akımı düşer; veri sayfası 60 °C'de 67,2 A verir, yük buna göre planlanır.
• Bu ürün yalnızca faz iletkenlerini anahtarlar; nötrün de kesilmesi gereken devrelerde nötr kutuplu (3P+N) modeller planlanır.
• Toprak kaçağına karşı koruma sağlamaz; can güvenliği için Siemens kaçak akım koruma ürünleriyle birlikte planlanır.

Montaj ve Devreye Alma

1. Panoyu enerjisiz hâle getirin ve gerilim yokluğunu ölçerek doğrulayın.
2. Sigortayı pano rayına oturtun; 4,5 modül (81 mm) genişlik için rayda yer ayırın, montaj konumu serbesttir.
3. İletken kesitinin tek telli ve çok telli için 25 ile 50 mm², yüksüklü ince telli için 25 ile 35 mm² aralığında olduğunu kontrol edin.
4. Klemens vidalarını 2,5 ile 3,5 N·m tork aralığında sıkın; gevşek bağlantı ısınmanın en yaygın sebebidir.
5. Korunan devrenin etiketini pano şemasına işleyin; mühürleme gerekiyorsa bu aşamada uygulayın.
6. Enerji verdikten sonra sigortayı elle açıp kapatarak mekanik çalışmayı doğrulayın.

Proje ve toptan alımlar için eticaret@mutel.com.tr adresine yazabilirsiniz. 10 yıllık Pelsan aydınlatma bayiisi Mutel Elektrik, Siemens şalt grubunda Karaköy, Çerkezköy OSB ve Hadımköy şubelerinden tedarik desteği verir.
