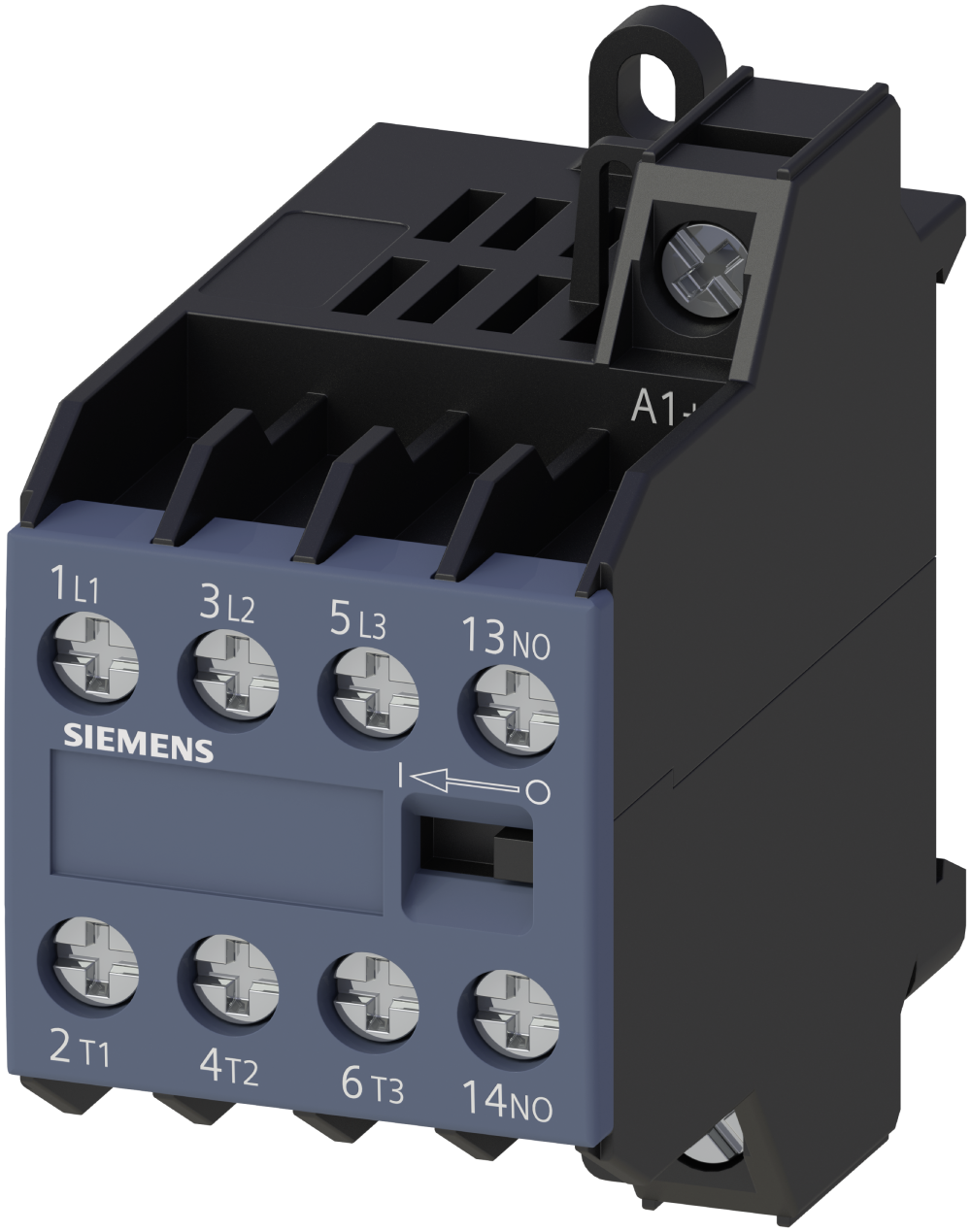

Siemens 8.4A 24V DC 4kW 4NO Mini Kontaktör 3TG1010-0BB4

Siemens 8,4A 4kW 24V DC 3TG10 Mini Kontaktör 3TG1010-0BB4, Siemens 3TG10 serisine ait bir güç rölesidir; sahada mini kontaktör olarak da bilinir. 3 ana kontak ve 1 NO yardımcı kontak taşır, AC-3 kategorisinde 400 V'ta 8,4 A ve 4 kW motor anahtarlar. 36 mm genişliğindeki gövdesiyle dar panolarda yer kazandırır ve 24 V DC bobinle çalışır. Bu sayfadaki teknik değerler Siemens'in ürün veri sayfasından alınmıştır; kod okuma, kullanım alanı ve kardeş modellerle farkı açıklıyoruz.

Teknik Özellikler

3TG1010-0BB4 Kodu Ne Anlatıyor?

3TG10 kodlarında seri hanesinden sonraki iki rakam yardımcı kontak düzenini, tire sonrası kısım ise bobin gerilimini belirtir. Ana kontak yapısı tüm modellerde aynıdır: 3 NO ana kontak. Sipariş listesi doğrularken bu okuma, yanlış bobin gerilimi veya uyumsuz parça hatasını daha kâğıt üzerindeyken yakalar.

3TG10 güç rölesinin yetmediği daha büyük güçlerde SIRIUS kontaktör boylarını anlatan Siemens Sirius boy seçim rehberi yol gösterir.

Güç Rölesi (Mini Kontaktör) Nerede Kullanılır?

3TG10 güç röleleri, küçük güçlü motorların ve yüklerin anahtarlanması için kompakt bir çözümdür. Bu üründe AC-3'te 400 V'ta 8,4 A (4 kW), yüksek verimli motorlar için tanımlanan AC-3e'de 6,4 A (3 kW) ve rezistif yükler için AC-1'de 20 A anma akımı verilir.

Bobin 24 V DC ile çalışır. Bobinin aktif güç tüketimi 4 W'tır. Gövde ön yüzü IP00 koruma derecesindedir; cihaz dokunmaya karşı korunmuş bir pano içine monte edilir.

24 V DC ile 24 V AC Bobinli Model Arasındaki Fark

Mutel'de aynı akım kademesi ve yardımcı kontak düzeninde iki bobin seçeneği listelenir: 3TG1010-0BB4 (24 V DC) ve 3TG1010-0AC2 (24 V AC, 45–450 Hz). Ana kontak değerleri aynıdır; fark kumanda tarafındadır.

Bobin gerilimi, kumanda devresinin beslendiği kaynağa göre seçilir: doğrudan şebekeden beslenen kumandalarda 230 V AC, kumanda trafosuyla düşük gerilim kullanılan panolarda 24 V AC, PLC ve DC güç kaynağıyla sürülen devrelerde 24 V DC bobin tercih edilir. Yanlış gerilimdeki bobin ya çekmez ya da aşırı ısınır.

Öne Çıkan Özellikler

• 8,4 A / 4 kW, AC-3: 400 V'ta küçük üç fazlı motorları anahtarlar; AC-3e'de 6,4 A / 3 kW.
• 20 A, AC-1: Rezistif yükler için 400 V değeri.
• Bobin: 24 V DC; aktif güç tüketimi 4 W.
• Yardımcı kontak: Gövdede 1 NO yardımcı kontak; ürün adındaki dört kontak, 3 ana ve 1 yardımcı kontağın toplamıdır.
• Dar gövde: 62 × 36 × 60 mm, 158 g; 35 mm DIN raya tırnakla veya vidayla sabitlenir.

Diğer 3TG10 Modelleri

3TG10 güç röleleri Mutel'de farklı yardımcı kontak ve bobin gerilimi seçenekleriyle listelenir. Ana kontak değerleri tüm modellerde aynıdır.

Daha büyük güçler için SIRIUS serisi kontaktörler Siemens kontaktör kategorisinde listelenir.

Kullanım Alanları

• Otomasyon çıkışları: PLC veya kontrol kartı ile kumanda edilen yükler
• Küçük motorlar: Fan, pompa ve küçük konveyör motorları
• Dar panolar: Kompakt kumanda panoları ve makine üstü kutular
• Isıtıcı ve rezistanslar: AC-1'de 20 A'e kadar rezistif yük
• Makine yardımcı devreleri: Soğutma fanı ve yağ pompası gibi yardımcı tahrikler

• Aşırı yük ve kısa devre koruması yapmaz; motor çıkışında termik koruma, önünde sigorta bulunur.
• Ön yüz koruma derecesi IP00'dır; cihaz dokunmaya karşı korunmuş bir pano içine monte edilir.
• AC-3 değeri 400 V'ta 8,4 A ile sınırlıdır; daha büyük motorlar için SIRIUS 3RT2 kontaktörler seçilir.
• Bobin 24 V DC içindir; farklı kumanda gerilimi için başka bobin kodu seçilir.
• İşletim sıcaklığı aralığı -25 ile +55 °C'dir; daha sıcak ortamlarda havalandırma planlanır.

Montaj ve Devreye Alma

1. Panoyu enerjisiz hâle getirin ve gerilim yokluğunu ölçerek doğrulayın.
2. Cihazı 35 mm DIN raya oturtun veya montaj plakasına vidalayın; 62 × 36 × 60 mm gövde için kablo ve havalandırma boşluğu bırakın.
3. Ana devreyi bağlayın: besleme 1/L1, 3/L2, 5/L3 klemenslerine, yük 2/T1, 4/T2, 6/T3 klemenslerine gelir.
4. Bobini A1 ve A2 uçlarından 24 V DC kumanda gerilimiyle besleyin.
5. Yardımcı kontağı kumanda şemasına göre bağlayın; mühürleme için NO, kilitleme için NC kontak kullanılır.
6. Klemens vidalarını üretici montaj talimatındaki torka göre sıkın; enerji verip bobinin çektiğini ve bıraktığını kontrol edin. Ardından motorun dönüş yönünü doğrulayın.
