Siemens Yardımcı Kontaktör Bloğu 3RH2911-1HA11

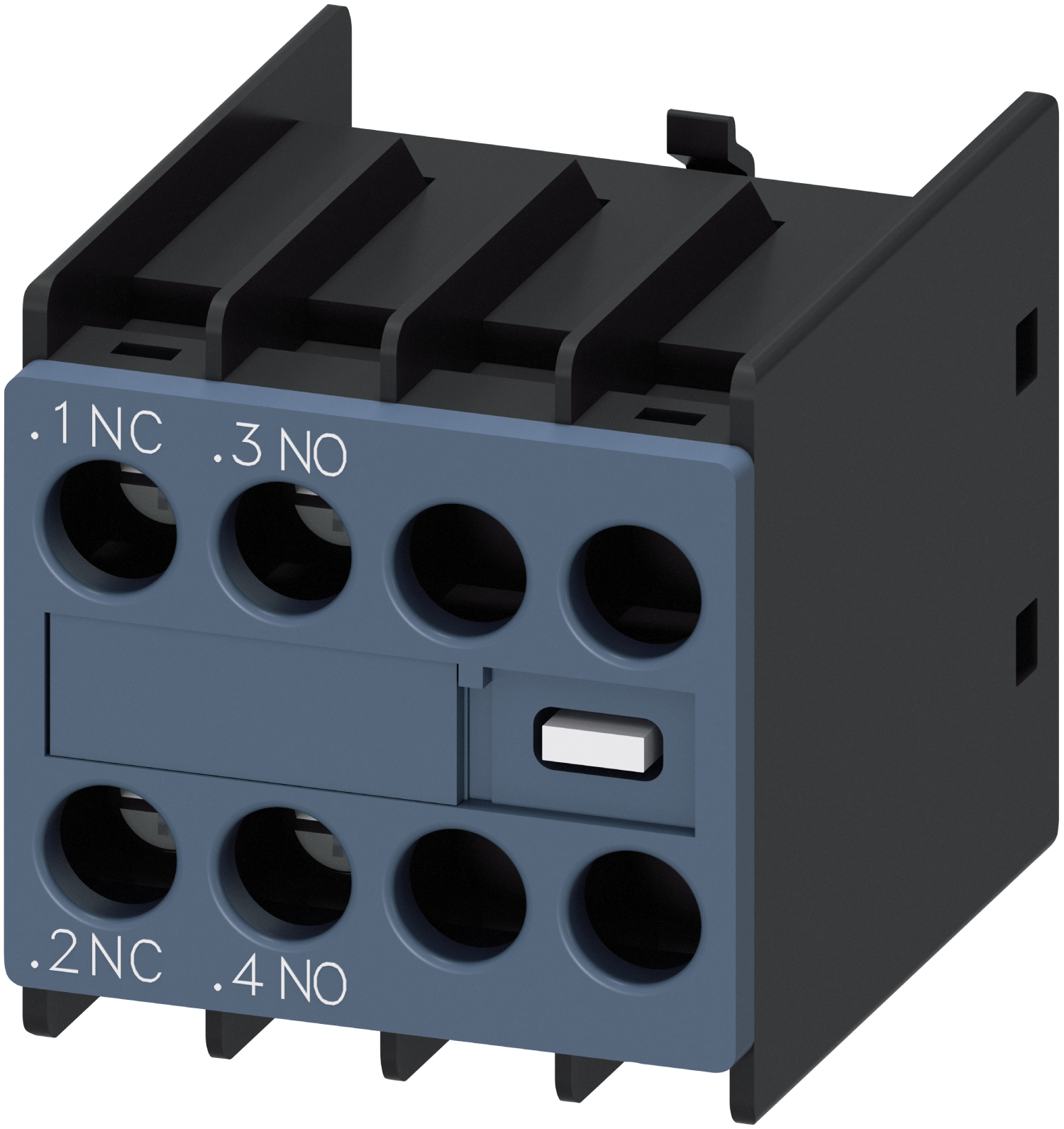

Siemens 1NO+1NC Ön Yardımcı Kontak Bloğu 3RH2911-1HA11, SIRIUS 3RH29 serisine ait bir yardımcı kontak bloğudur. Kontaktörün ön yüzüne takılır ve 1 NO + 1 NC kontak ekler; klemens işaretleri .1/.2, .3/.4. Veri sayfasına göre 3RT2.1, 3RT2.2, 3RT2.3, 3RT2.4, 3RH2 cihazlarıyla uyumludur. Bu sayfadaki teknik değerler Siemens'in ürün veri sayfasından alınmıştır; uyumluluk, kontak değerleri ve montaj adımlarını açıklıyoruz.

Teknik Özellikler

3RH2911-1HA11 Kodu Ne Anlatıyor?

SIRIUS 3RH29 kodları bloğun takılacağı yüzü, bağlantı türünü, klemens işaretleme sürümünü ve kontak sayısını taşır. Son iki rakam doğrudan NO ve NC kontak adedini verir. Sipariş listesi doğrularken bu okuma, yanlış blok veya uyumsuz kontaktör eşleşmesi hatasını daha kâğıt üzerindeyken yakalar.

SIRIUS ailesinde boyların hangi akım aralıklarını kapsadığını ve aynı boyda hangi aksesuarların ortak kullanıldığını anlatan Siemens Sirius boy seçim rehberi, pano listesini doğrularken yol gösterir.

Ön ve Yan Yardımcı Kontak Bloğu Nasıl Seçilir?

Yardımcı kontak blokları, kontaktörün mevcut yardımcı kontaklarına ek kontak kazandırır. Ön bloklar kontaktörün ön yüzüne geçer ve panoda ek genişlik gerektirmez; yan bloklar ise gövdenin yanına takılır ve ön yüzü başka aksesuarlar için serbest bırakır. Bu ürün ön yüze takılan bir bloktur ve 1 NO + 1 NC kontak sağlar.

Veri sayfasına göre kontaklar AC-15'te 230 V'ta 6 A, 400 V'ta 3 A ile yüklenebilir; AC-15'te 230 V'ta tipik elektriksel ömür 200.000 işletim çevrimidir. Blok ayrıca 3RT2 kontaktörlerle birlikte aynalı kontak özelliği sağlar (IEC 60947-4-1) ve kontakları pozitif kılavuzlamalıdır (IEC 60947-5-1).

Ön ve Yan Yardımcı Kontak Bloğu Arasındaki Fark

Aynı kontak düzenini (1 NO + 1 NC) sağlayan iki blok, takıldıkları yüzle ayrılır: 3RH2911-1HA11 ön yüze, 3RH2921-1DA11 yan yüze takılır.

Ön blok panoda ek genişlik istemez ama kontaktörün derinliğini artırır. Yan blok gövdeyi genişletir, buna karşılık ön yüzü başka aksesuarlar için serbest bırakır. Seçim, pano yerleşimine ve kontaktörün üzerinde kullanılacak diğer aksesuarlara göre yapılır.

Öne Çıkan Özellikler

• 1 NO + 1 NC kontak: Klemens işaretleri .1/.2, .3/.4; kontaktörün ön yüzüne takılır.
• Geniş uyum: Veri sayfasına göre 3RT2.1, 3RT2.2, 3RT2.3, 3RT2.4, 3RH2 cihazlarıyla kullanılır.
• Kontak akımı: AC-15'te 230 V'ta 6 A, 400 V'ta 3 A; AC-12'de en fazla 10 A.
• Ömür: Tipik 10.000.000 mekanik; AC-15'te 230 V'ta 200.000 elektriksel işletim çevrimi.
• Pozitif kılavuzlamalı kontaklar: IEC 60947-5-1 uyarınca; açıcı ve kapayıcı kontaklar aynı anda kapalı konumda bulunamaz.
• Aynalı kontak: 3RT2 kontaktörlerle birlikte IEC 60947-4-1 aynalı kontak özelliği sağlar.
• Kompakt ölçü: 37,5 × 36 × 43,7 mm, 44,69 g; ön yüz IP20.

Diğer Yardımcı Kontak Blokları

SIRIUS 3RH29 yardımcı kontak blokları Mutel'de farklı kontak düzeni, klemens işaretlemesi ve montaj konumuyla listelenir.

Bobin ve yardımcı kontak gibi diğer parçalar Siemens yedek kontak ve bobin kategorisinde listelenir.

Kullanım Alanları

• Mühürleme kontağı: Start butonu bırakıldıktan sonra kontaktörün kendini tutması
• Kilitleme devreleri: Yön değiştirme ve yıldız-üçgen kombinasyonlarında karşılıklı kilitleme
• Durum bildirimi: Kontaktör konumunun PLC girişine veya ikaz lambasına aktarılması
• Güvenlik devreleri: Kontaktör durumunun izleme devresiyle takip edilmesi
• Pano genişletme: Mevcut kontaktöre sonradan kontak eklenmesi

• Yalnız 3RT2.1, 3RT2.2, 3RT2.3, 3RT2.4, 3RH2 cihazlarıyla kullanılır; başka seri veya marka kontaktörlere takılmaz.
• Güç devresi anahtarlamak için seçilmez; kontaklar kumanda devreleri içindir.
• Kontak akımı AC-15'te 230 V'ta 6 A ile sınırlıdır; daha büyük kumanda yükleri ara röle üzerinden sürülür.
• Aynı kontaktöre takılabilecek blok sayısı sınırlıdır; birden fazla blok planlanıyorsa uyum kombinasyonu kontrol edilir.
• Takma ve sökme işlemi kontaktör enerjisiz hâldeyken yapılır.

Montaj ve Devreye Alma

1. Panoyu enerjisiz hâle getirin ve gerilim yokluğunu ölçerek doğrulayın.
2. Bloğun kontaktörün boyuna ve tipine uygun olduğunu sipariş kodundan doğrulayın.
3. Bloğu kontaktörün ön yüzündeki yuvaya hizalayın ve yerine oturana kadar bastırın.
4. Kontak uçlarını klemens işaretlerine (.1/.2, .3/.4) göre kumanda şemasına bağlayın.
5. Klemens vidalarını üretici talimatındaki torka göre sıkın.
6. Enerji verdikten sonra kontaktörü çektirip bırakarak kontakların beklenen şekilde açılıp kapandığını ölçün.
