Pelsan Sterio 50W 5700K 24V DC Led Projektör - 110171

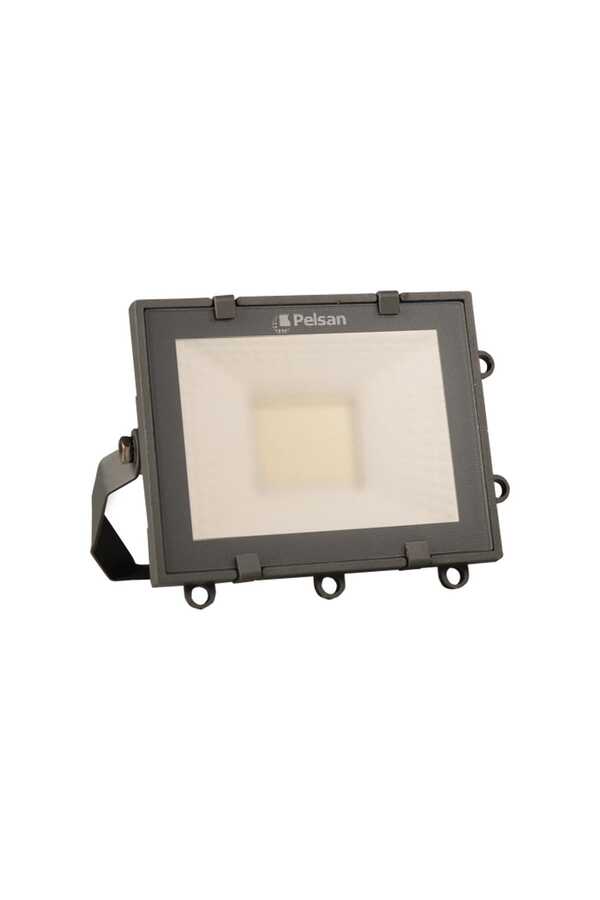

Pelsan Sterio 50W 5700K 24V DC Led Projektör (110171), Pelsan'ın 24Vdc Sterio ailesinden 225 × 195 × 59 mm ölçüsünde, 50 W güçte bir LED projektördür. Pelsan belgesine göre 5.000 lm ışık akısı ve 100 lm/W etkinlik faktörüyle 5700K beyaz ışık verir; alüminyum gövdesi IP66 ve IK10 sınıfındadır. Bu sayfadaki teknik değerler Pelsan'ın ürün belgesinden alınmıştır; 24 V DC besleme hesabı, ışık açısı ve montaj adımlarını açıklıyoruz.

Teknik Özellikler

110171 Ürün Kodu ve 24Vdc Sterio Varyantları

Pelsan ürün kodları sıralı numaralardır; kodun hanelerinden güç veya renk sıcaklığı okunmaz. Ürün kodu güce, renk sıcaklığına, boyuta ve opsiyona göre değişir; bu nedenle sipariş, ürün adındaki değerlere değil koda göre verilir. Pelsan 24Vdc Sterio belgesinde kod satırı bulunan varyantlar:

Değerler pelsan.com.tr'deki 24Vdc Sterio datasheet'inin kod satırlarından alınmıştır.

Tüm seçenekler Led projektörler kategorisinde yer alır.

Renk Sıcaklığı, Işık Akısı ve Verim

110171 kodlu bu ürün 5700K, yani beyaz ışık sürümüdür. Beyaz ışık; depo, fabrika, otopark ve saha gibi görsel algının ve dikkat seviyesinin önemli olduğu alanlarda tercih edilir. Daha yumuşak bir ton istenen genel ve ticari alanlarda 4000K gün ışığı seçilir.

Ürün 50 W güçte 5.000 lm ışık akısı verir; etkinlik faktörü 100 lm/W'tır. Renk geri verim indeksi 80'in üzerinde olarak verilir.

Renk sıcaklığı seçimini anlatan renk sıcaklığı ve Kelvin rehberi, alan ve uygulama tipine göre ton seçiminde yol gösterir.

Işık Açısı, Montaj ve Yönlendirme

Belgede ışık açısı 135° olarak verilir. Dar açılı optik ışığı uzak bir noktaya toplar ve yüksek direklerde saha ortasına ulaşır; geniş açı yakın mesafede geniş bir alanı aydınlatır. Asimetrik optik ışığı öne doğru yönlendirir ve cephe ile saha kenarında arka tarafa taşan ışığı azaltır.

Belgeye göre montaj tipi direk / zemindir. Projektör yönlendirilirken ışığın yola, komşu parsele veya gökyüzüne taşmaması ve araç sürücülerini kamaştırmaması için eğim açısı küçük tutulur; yönlendirme vidaları ayardan sonra sıkılarak sabitlenir.

IP66 ve IK10: Dış Ortam Dayanımı

EN 60529'a göre IP66 sınıfında ilk hane (6) gövdenin toza karşı tam sızdırmaz olduğunu, ikinci hane (6) güçlü su jetlerine karşı korunduğunu gösterir. EN 62262'ye göre IK10 ise gövdenin 20 joule darbe enerjisine dayanacak şekilde test edildiğini ifade eder. Gövde alüminyum, ön kapak temperli cam. RAL kodu 7043'tür.

24 V DC Besleme ve Güç Hesabı

110171 şebeke gerilimiyle değil, 24 V DC ile beslenir; bu nedenle 230 V AC hatta doğrudan bağlanmaz. Elektriksel koruma sınıfı II'dir. Güç kaynağı seçerken gereken akım, güç ve gerilimden hesaplanır: 50 W ÷ 24 V ≈ 2,08 A. Düşük gerilimde aynı güç daha yüksek akım anlamına geldiği için uzun hatlarda kablo kesiti ve gerilim düşümü ayrıca kontrol edilir.

Öne Çıkan Özellikler

• 100 lm/W etkinlik: 50 W güçte 5.000 lm ışık akısı.
• IP66 / IK10: Alüminyum gövde, temperli cam ön kapak.
• Optik: Işık açısı 135°; CRI >80.
• Besleme: 24 V DC, sınıf II.
• Uzun ömür: Sistem ömrü >30.000 saat; çalışma sıcaklığı -20 °C ile +45 °C.

Kullanım Alanları

Pelsan'ın 24Vdc Sterio için saydığı kullanım alanları:

• Şantiyeler: Düşük gerilimle beslenen geçici saha aydınlatması
• Gemiler: 24 V dağıtımı olan güverte ve teknik alanlar
• Islak ve nemli alanlar: Düşük gerilimin güvenlik sağladığı dış alanlar
• Akü veya 24 V güç kaynağı olan tesisler: Şebekeden ayrı beslenen yardımcı hatlar
• Küçük alanlar ve cepheler: 5.000 lm ile giriş, tabela ve küçük cephe aydınlatması

• Elektriksel koruma sınıfı II'dir; çift yalıtımlı yapı nedeniyle koruma iletkeni bağlanmaz.
• Giriş gerilimi 24 V DC'dir; 230 V AC şebekeye doğrudan bağlanmaz.
• Çalışma sıcaklığı -20 °C ile +45 °C aralığındadır; bu aralığın dışındaki ortamlarda kullanılmaz.
• Patlayıcı ortam (Ex) bölgelerinde kullanılmaz; bu alanlar için Ex-proof sertifikalı ürün seçilir.
• Belgede RAL kodu ve marin boya opsiyon olarak işaretlidir; ürün kodu opsiyona göre değiştiğinden opsiyonlu sürüm ayrı kodla sipariş edilir.
• Teknik değerler çalışma koşullarına bağlı olarak ±%7 toleranslıdır.

Patlayıcı ortamlar için uygun seçenekler exproof LED projektörler kategorisinde listelenir.

110171 ile Aydınlatma Planı

5.000 lm ile bu kod küçük ve orta ölçekli alanlara uygundur; geniş alanlarda armatürler daha sık aralıkla yerleştirilir. Aşağıdaki örnek senaryolar, 110171 için kaba bir başlangıç adedi ve enerji tüketimi verir:

Adet hesabında kullanım ve bakım katsayılarının çarpımı 0,4 kabul edilmiş, yıllık enerjide günde 12 saat tam güçte çalışma varsayılmıştır. Hedef değerler örnektir; gerçek gereksinim ve kesin adet, montaj yüksekliği, yüzey yansımaları ve yerleşime göre aydınlatma hesabıyla belirlenir.

Montaj ve Devreye Alma

1. Montaj öncesinde besleme hattını enerjisiz hâle getirin ve gerilim olmadığını ölçerek doğrulayın.
2. Projektörü direk / zemin montajına uygun braketiyle sabitleyin; montaj yüzeyinin projektör ağırlığını ve rüzgâr yükünü taşıdığından emin olun.
3. Besleme kablosunu PG9 rakordan geçirin ve rakoru sıkarak kablo girişinin sızdırmazlığını sağlayın.
4. Artı ve eksi kutupları 24 V DC güç kaynağına doğru bağlayın; armatürü 230 V AC hatta bağlamayın. Sınıf II armatürde koruma iletkeni bağlanmaz.
5. Gece koşulunda projektörü hedef alana yönlendirin; ışığın yola ve komşu alana taşmadığını kontrol ettikten sonra yönlendirme vidalarını sıkın.
6. Enerji verip armatürün yandığını kontrol edin; ortam ölçümünü proje için belirlenen hedef aydınlık düzeyiyle karşılaştırın.
