Pelsan Sterio 450W 5700K IP66 Led Projektör - 109538

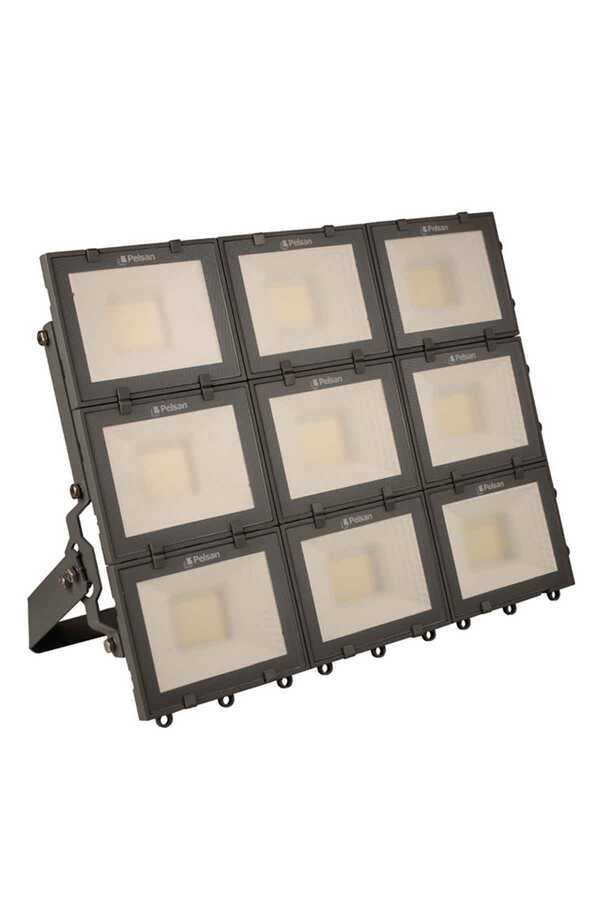

Pelsan Sterio 450W 5700K IP66 Led Projektör (109538), Pelsan'ın Sterio ailesinden 795 × 390 × 85 mm ölçüsünde, 450 W güçte bir LED projektördür. Pelsan belgesine göre 45.000 lm ışık akısı ve 100 lm/W etkinlik faktörüyle 5700K beyaz ışık verir; alüminyum gövdesi IP66 ve IK10 sınıfındadır. Bu sayfadaki teknik değerler Pelsan'ın ürün belgesinden alınmıştır; ışık açısı, yönlendirme ve montaj adımlarını açıklıyoruz.

Teknik Özellikler

109538 Ürün Kodu ve Sterio Varyantları

Pelsan ürün kodları sıralı numaralardır; kodun hanelerinden güç veya renk sıcaklığı okunmaz. Ürün kodu güce, renk sıcaklığına, boyuta ve opsiyona göre değişir; bu nedenle sipariş, ürün adındaki değerlere değil koda göre verilir. Pelsan Sterio belgesinde kod satırı bulunan varyantlar:

Değerler Pelsan'ın Sterio belgesinin kod satırlarından alınmıştır. Bağlantı verilmeyen kodların stok durumu Mutel'den sorulur.

Tüm seçenekler Led projektörler kategorisinde yer alır.

Renk Sıcaklığı, Işık Akısı ve Verim

109538 kodlu bu ürün 5700K, yani beyaz ışık sürümüdür. Beyaz ışık; depo, fabrika, otopark ve saha gibi görsel algının ve dikkat seviyesinin önemli olduğu alanlarda tercih edilir. Daha yumuşak bir ton istenen genel ve ticari alanlarda 4000K gün ışığı seçilir.

Ürün 450 W güçte 45.000 lm ışık akısı verir; etkinlik faktörü 100 lm/W'tır. Renk geri verim indeksi 80'in üzerinde olarak verilir.

Renk sıcaklığı seçimini anlatan renk sıcaklığı ve Kelvin rehberi, alan ve uygulama tipine göre ton seçiminde yol gösterir.

Işık Açısı, Montaj ve Yönlendirme

Belgede ışık açısı 135° olarak verilir. Dar açılı optik ışığı uzak bir noktaya toplar ve yüksek direklerde saha ortasına ulaşır; geniş açı yakın mesafede geniş bir alanı aydınlatır. Asimetrik optik ışığı öne doğru yönlendirir ve cephe ile saha kenarında arka tarafa taşan ışığı azaltır.

Belgeye göre montaj tipi direk / zemindir. Projektör yönlendirilirken ışığın yola, komşu parsele veya gökyüzüne taşmaması ve araç sürücülerini kamaştırmaması için eğim açısı küçük tutulur; yönlendirme vidaları ayardan sonra sıkılarak sabitlenir.

IP66 ve IK10: Dış Ortam Dayanımı

EN 60529'a göre IP66 sınıfında ilk hane (6) gövdenin toza karşı tam sızdırmaz olduğunu, ikinci hane (6) güçlü su jetlerine karşı korunduğunu gösterir. EN 62262'ye göre IK10 ise gövdenin 20 joule darbe enerjisine dayanacak şekilde test edildiğini ifade eder. Gövde alüminyum, ön kapak temperli cam. RAL kodu 7043'tür.

Öne Çıkan Özellikler

• 100 lm/W etkinlik: 450 W güçte 45.000 lm ışık akısı.
• IP66 / IK10: Alüminyum gövde, temperli cam ön kapak.
• Optik: Işık açısı 135°; CRI >80.
• Besleme: 220–240 V AC, güç faktörü >0,90, sınıf I.
• Uzun ömür: Sistem ömrü >30.000 saat; çalışma sıcaklığı -20 °C ile +45 °C.

Kullanım Alanları

• Bina çevresi: Cephe önü, giriş ve çevre güvenliği aydınlatması
• Açık otoparklar: Direk veya zemin montajıyla geniş alan aydınlatması
• Açık depolar ve sahalar: Stok sahası ve yükleme avluları
• Şantiyeler: Geçici veya kalıcı saha aydınlatması
• Geniş sahalar: 45.000 lm ile yüksek direkten geniş alan ve saha aydınlatması

• Elektriksel koruma sınıfı I'dir; armatürün koruma iletkeni (topraklama) mutlaka bağlanır.
• Çalışma sıcaklığı -20 °C ile +45 °C aralığındadır; bu aralığın dışındaki ortamlarda kullanılmaz.
• Patlayıcı ortam (Ex) bölgelerinde kullanılmaz; bu alanlar için Ex-proof sertifikalı ürün seçilir.
• Belgede RAL kodu ve marin boya opsiyon olarak işaretlidir; ürün kodu opsiyona göre değiştiğinden opsiyonlu sürüm ayrı kodla sipariş edilir.
• Teknik değerler çalışma koşullarına bağlı olarak ±%7 toleranslıdır.

Patlayıcı ortamlar için uygun seçenekler exproof LED projektörler kategorisinde listelenir.

109538 ile Aydınlatma Planı

45.000 lm ile bu kod, daha az armatürle geniş bir alanı aydınlatmaya uygundur; armatür sayısı azaldıkça ışığın düzgün dağılması için yerleşim hesabı önem kazanır. Aşağıdaki örnek senaryolar, 109538 için kaba bir başlangıç adedi ve enerji tüketimi verir:

Adet hesabında kullanım ve bakım katsayılarının çarpımı 0,4 kabul edilmiş, yıllık enerjide günde 12 saat tam güçte çalışma varsayılmıştır. Hedef değerler örnektir; gerçek gereksinim ve kesin adet, montaj yüksekliği, yüzey yansımaları ve yerleşime göre aydınlatma hesabıyla belirlenir.

Montaj ve Devreye Alma

1. Montaj öncesinde besleme hattını enerjisiz hâle getirin ve gerilim olmadığını ölçerek doğrulayın.
2. Projektörü direk / zemin montajına uygun braketiyle sabitleyin; montaj yüzeyinin projektör ağırlığını ve rüzgâr yükünü taşıdığından emin olun.
3. Besleme kablosunu PG9 rakordan geçirin ve rakoru sıkarak kablo girişinin sızdırmazlığını sağlayın.
4. Faz, nötr ve koruma iletkenini (topraklama) bağlantı klemenslerine bağlayın; sınıf I armatürde topraklama bağlantısı atlanmaz.
5. Gece koşulunda projektörü hedef alana yönlendirin; ışığın yola ve komşu alana taşmadığını kontrol ettikten sonra yönlendirme vidalarını sıkın.
6. Enerji verip armatürün yandığını kontrol edin; ortam ölçümünü proje için belirlenen hedef aydınlık düzeyiyle karşılaştırın.
