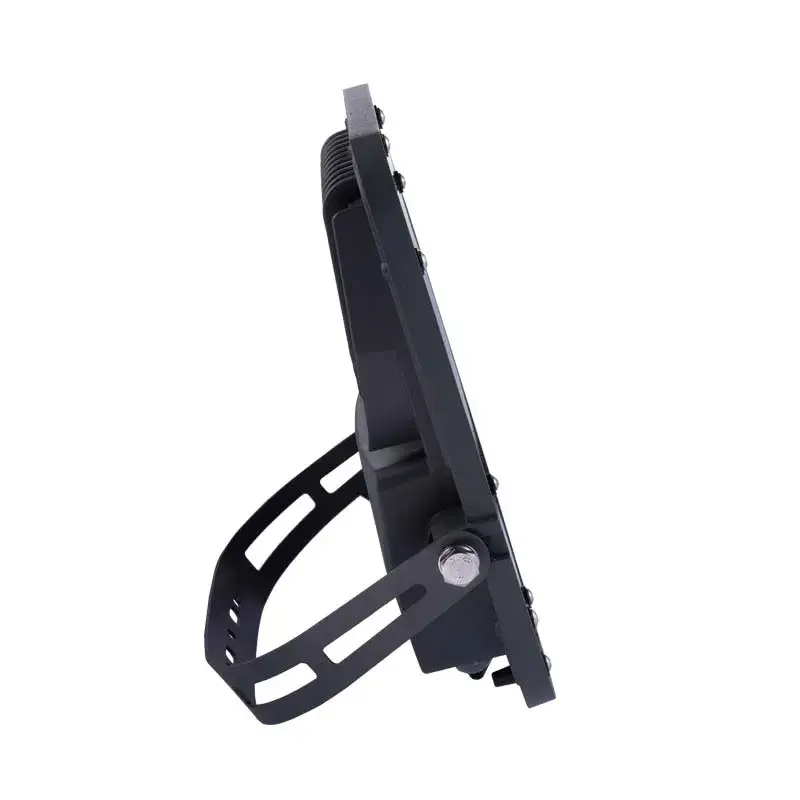

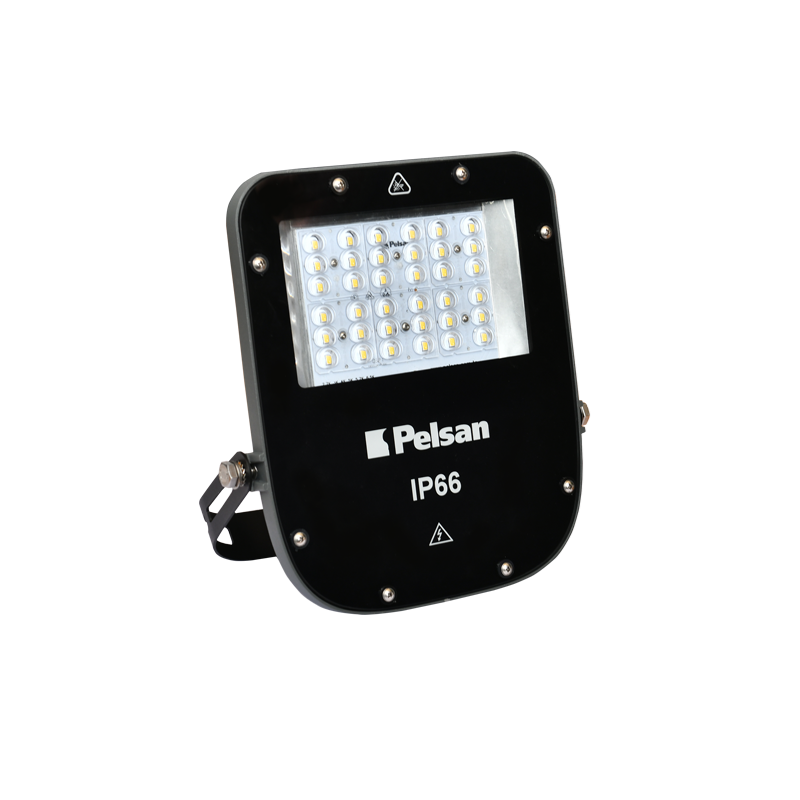

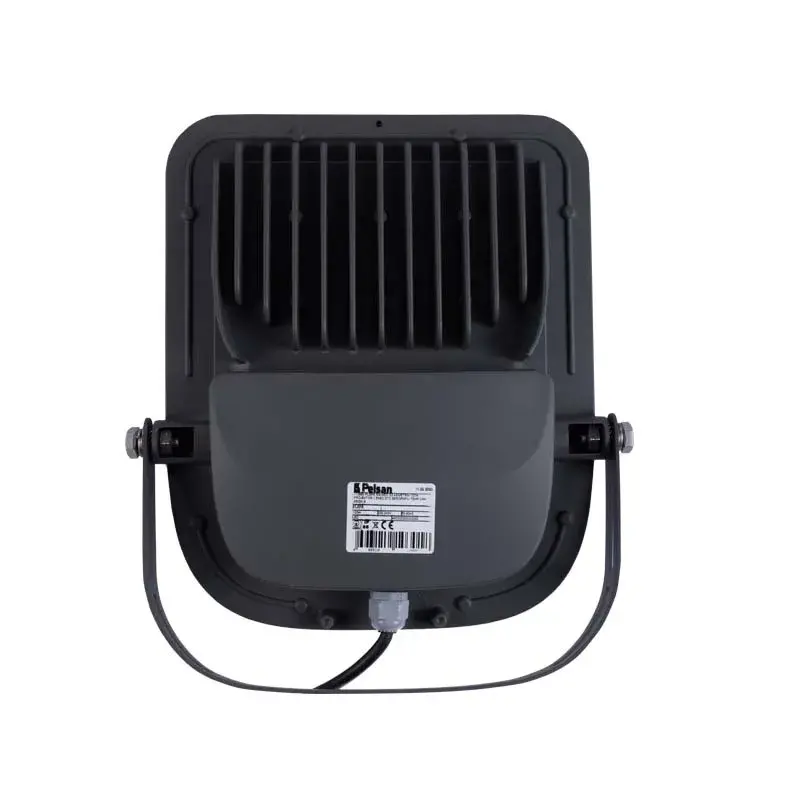

Pelsan Ria Med 80W 6500K IP66 Led Projektör - 111785
İndirim
Pelsan Aydınlatma - LED Projektör Teknolojisi; Alüminyum Ekstrüzyon Gövde, Yüksek Korozyon ve Darbe Dayanıklılığı IK09, Temperli Camlı, 5 Yıl Garantili
IP67 ENEC Belgeli Driver, IP66 Toz ve Su Almaz Alüminyum Gövde
Tedaş Onaylı
10kV Dahili Parafudr
Stok Sorunuz
Gelince Haber Ver
Garantili Ürün
Pelsan Ria Med 80W 6500K IP66 Led Projektör (111785), Pelsan'ın Ria Med G2 ailesinden 340 × 274 × 66 mm ölçüsünde, 80 W güçte bir LED projektördür. Pelsan belgesine göre 11.360 lm ışık akısı ve 142 lm/W etkinlik faktörüyle 6500K beyaz ışık verir; alüminyum gövdesi IP66 ve IK08 sınıfındadır. Bu sayfadaki teknik değerler Pelsan'ın ürün belgesinden alınmıştır; ışık açısı, yönlendirme ve montaj adımlarını açıklıyoruz.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün adı | Pelsan Ria Med 80W 6500K IP66 Led Projektör |
| Ürün kodu | 111785 |
| Mutel stok kodu | 4431 |
| Marka / aile | Pelsan Ria Med G2 |
| Ürün tipi | LED projektör |
| Güç | 80 W |
| Işık akısı | 11.360 lm |
| Etkinlik faktörü | 142 lm/W |
| Renk sıcaklığı | 6500K (Beyaz Işık) |
| Renk geri verim indeksi (CRI) | >70 |
| Ailenin renk sıcaklığı seçenekleri | 3000K, 4000K, 6500K |
| Işık açısı / lens seçenekleri | 30° / 60° / 90° / asimetrik |
| Işık kaynağı | Power LED |
| Lens | PMMA |
| Difüzör / ön kapak | Temperli cam |
| Fotobiyolojik risk grubu | RG01 |
| Giriş gerilimi | 100–277 V AC |
| Frekans | 50–60 Hz |
| Güç faktörü | >0,95 |
| Elektriksel koruma sınıfı | Sınıf I |
| LED çip ömrü | L70 Tc@105 °C >102.000 saat |
| Sürücü ömrü | Tc@65 °C 120.000 saat |
| Gövde | Alüminyum |
| Koruma sınıfı | IP66 |
| Darbe dayanımı | IK08 |
| Alev koruması | 650 °C |
| Kablo rakoru | PG11 |
| Kablo | 3 × 1 mm² |
| RAL kodu | 7043 |
| Montaj tipi | Direk / zemin |
| Boyutlar (a × b × c) | 340 × 274 × 66 mm |
| Çalışma sıcaklığı | -20 °C ile +45 °C |
| Standartlar | 60598-2-5, LM79, EN 13032, LM80, EN 62262, EN 60529 |
| Teknik değer toleransı | ±%7 (çalışma koşullarına bağlı) |
| Koli | 4 adet; 0,033 m³; 15,05 kg |
| Veri kaynağı | Pelsan Ria Med G2 datasheet'i (pelsan.com.tr) |
111785 Ürün Kodu ve Ria Med G2 Varyantları
Pelsan ürün kodları sıralı numaralardır; kodun hanelerinden güç veya renk sıcaklığı okunmaz. Ürün kodu güce, renk sıcaklığına, boyuta ve opsiyona göre değişir; bu nedenle sipariş, ürün adındaki değerlere değil koda göre verilir. Pelsan Ria Med G2 belgesinde kod satırı bulunan varyantlar:
| Ürün Kodu | Güç | Renk Sıcaklığı | Işık Akısı | Etkinlik | Boyutlar |
|---|---|---|---|---|---|
| 111788 | 60 W | 6500K | 8.820 lm | 147 lm/W | 340 × 274 × 66 mm |
| 111785 | 80 W (bu ürün) | 6500K | 11.360 lm | 142 lm/W | 340 × 274 × 66 mm |
| 111660 | 100 W | 6500K | 13.400 lm | 134 lm/W | 340 × 274 × 66 mm |
| 111666 | 150 W | 6500K | 20.700 lm | 138 lm/W | 340 × 274 × 66 mm |
| 116136 | 200 W | 6500K | 27.600 lm | 138 lm/W | 340 × 274 × 66 mm |
Değerler pelsan.com.tr'deki Ria Med G2 datasheet'inin kod satırlarından alınmıştır.
Tüm seçenekler Led projektörler kategorisinde yer alır.
Renk Sıcaklığı, Işık Akısı ve Verim
Pelsan belgesine göre Ria Med G2 ailesi 3000K, 4000K, 6500K renk sıcaklıklarında üretilir; 111785 kodlu bu ürün 6500K, yani beyaz ışık sürümüdür. Beyaz ışık; depo, fabrika, otopark ve saha gibi görsel algının ve dikkat seviyesinin önemli olduğu alanlarda tercih edilir. Daha yumuşak bir ton istenen genel ve ticari alanlarda 4000K gün ışığı seçilir.
Ürün 80 W güçte 11.360 lm ışık akısı verir; etkinlik faktörü 142 lm/W'tır. Renk geri verim indeksi 70'in üzerinde olarak verilir.
Renk sıcaklığı seçimini anlatan renk sıcaklığı ve Kelvin rehberi, alan ve uygulama tipine göre ton seçiminde yol gösterir.
İpucu: Aydınlatma hesabında belgedeki ±%7 toleransı hesaba katın; hedef aydınlık düzeyinin sınırda kaldığı alanlarda armatür aralığını biraz sık tutmak, toleransın alt ucunda bile hedef aydınlık düzeyinin sağlanmasına yardımcı olur.
Işık Açısı, Montaj ve Yönlendirme
Pelsan Ria Med G2 belgesinde ışık açısı seçenekleri 30° / 60° / 90° / asimetrik olarak verilir; seçilen optik sipariş öncesinde koda göre teyit edilir. Dar açılı optik ışığı uzak bir noktaya toplar ve yüksek direklerde saha ortasına ulaşır; geniş açı yakın mesafede geniş bir alanı aydınlatır. Asimetrik optik ışığı öne doğru yönlendirir ve cephe ile saha kenarında arka tarafa taşan ışığı azaltır.
Belgeye göre montaj tipi direk / zemindir. Projektör yönlendirilirken ışığın yola, komşu parsele veya gökyüzüne taşmaması ve araç sürücülerini kamaştırmaması için eğim açısı küçük tutulur; yönlendirme vidaları ayardan sonra sıkılarak sabitlenir.
IP66 ve IK08: Dış Ortam Dayanımı
EN 60529'a göre IP66 sınıfında ilk hane (6) gövdenin toza karşı tam sızdırmaz olduğunu, ikinci hane (6) güçlü su jetlerine karşı korunduğunu gösterir. EN 62262'ye göre IK08 ise gövdenin 5 joule darbe enerjisine dayanacak şekilde test edildiğini ifade eder. Gövde alüminyum, ön kapak temperli cam, lens PMMA. RAL kodu 7043'tür.
Öne Çıkan Özellikler
- 142 lm/W etkinlik: 80 W güçte 11.360 lm ışık akısı.
- IP66 / IK08: Alüminyum gövde, temperli cam ön kapak.
- Optik: Işık açısı 30° / 60° / 90° / asimetrik; CRI >70.
- Besleme: 100–277 V AC, güç faktörü >0,95, sınıf I.
- Uzun ömür: LED çip ömrü L70 Tc@105 °C >102.000 saat; sürücü ömrü Tc@65 °C 120.000 saat; çalışma sıcaklığı -20 °C ile +45 °C.
Kullanım Alanları
Pelsan'ın Ria Med G2 için saydığı kullanım alanları:
- Şantiyeler: Geçici veya kalıcı saha aydınlatması
- Gemiler: Güverte ve çalışma alanları
- Stadyumlar: Saha ve tribün çevresi aydınlatması
- Sanayi Tesisleri: Üretim ve hazırlık holleri ile teknik hacimler
- Açık Otoparklar: Direk veya zemin montajıyla geniş alan aydınlatması
- Bina Çevresi: Cephe önü, giriş ve çevre güvenliği aydınlatması
- Parklar: Yürüyüş alanları ve yeşil alan aydınlatması
- Meydanlar: Geniş kent alanlarında genel aydınlatma
- Orta ölçekli alanlar: 11.360 lm ile otopark, avlu ve bina çevresi
- Elektriksel koruma sınıfı I'dir; armatürün koruma iletkeni (topraklama) mutlaka bağlanır.
- Çalışma sıcaklığı -20 °C ile +45 °C aralığındadır; bu aralığın dışındaki ortamlarda kullanılmaz.
- Patlayıcı ortam (Ex) bölgelerinde kullanılmaz; bu alanlar için Ex-proof sertifikalı ürün seçilir.
- Belgede DALI, 1-10 V, Step DIM, RAL kodu ve marin boya opsiyon olarak işaretlidir; ürün kodu opsiyona göre değiştiğinden opsiyonlu sürüm ayrı kodla sipariş edilir. Elektriksel sınıf I/II seçeneği de belirtilir.
- Teknik değerler çalışma koşullarına bağlı olarak ±%7 toleranslıdır.
Patlayıcı ortamlar için uygun seçenekler exproof LED projektörler kategorisinde listelenir.
111785 ile Aydınlatma Planı
11.360 lm ile bu kod orta ölçekli hacim ve sahalar için dengeli bir seçenektir; aydınlık hedefi yükseldikçe armatür sayısı artar. Aşağıdaki örnek senaryolar, 111785 için kaba bir başlangıç adedi ve enerji tüketimi verir:
| Örnek alan | Alan | Hedef | Yaklaşık adet | Toplam güç | Yıllık enerji |
|---|---|---|---|---|---|
| Bina çevresi veya giriş | 200 m² | 50 lx | 3 adet | 240 W | 1.051 kWh |
| Açık otopark | 500 m² | 100 lx | 12 adet | 960 W | 4.205 kWh |
| Açık depo veya avlu | 1000 m² | 75 lx | 17 adet | 1.360 W | 5.957 kWh |
| Saha veya çalışma alanı | 800 m² | 200 lx | 36 adet | 2.880 W | 12.614 kWh |
Adet hesabında kullanım ve bakım katsayılarının çarpımı 0,4 kabul edilmiş, yıllık enerjide günde 12 saat tam güçte çalışma varsayılmıştır. Hedef değerler örnektir; gerçek gereksinim ve kesin adet, montaj yüksekliği, yüzey yansımaları ve yerleşime göre aydınlatma hesabıyla belirlenir.
Montaj ve Devreye Alma
- Montaj öncesinde besleme hattını enerjisiz hâle getirin ve gerilim olmadığını ölçerek doğrulayın.
- Projektörü direk / zemin montajına uygun braketiyle sabitleyin; montaj yüzeyinin projektör ağırlığını ve rüzgâr yükünü taşıdığından emin olun.
- Besleme kablosunu PG11 rakordan geçirin ve rakoru sıkarak kablo girişinin sızdırmazlığını sağlayın.
- Faz, nötr ve koruma iletkenini (topraklama) bağlantı klemenslerine bağlayın; sınıf I armatürde topraklama bağlantısı atlanmaz.
- Gece koşulunda projektörü hedef alana yönlendirin; ışığın yola ve komşu alana taşmadığını kontrol ettikten sonra yönlendirme vidalarını sıkın.
- Enerji verip armatürün yandığını kontrol edin; ortam ölçümünü proje için belirlenen hedef aydınlık düzeyiyle karşılaştırın.
Pelsan Ria Med G2 ve diğer seçenekler
LED, metal halide ve yüksek güçlü projektör seçenekleri
Kelvin ve ton seçimi
Mutel Elektrik, 2013 yılından beri Pelsan'ın resmi satış bayisidir. Tüm Pelsan sıva altı LED, sıva üstü LED, downlight, steril, lineer aydınlatma, sarkıt avize, aplik, LED tavan lambası, sıva üstü spot, downlight / sıva altı spot, ray spot, yüksek tavan, etanj LED, bant, kanopi, 24 V AC/DC ve 110 V AC armatürleri ile acil aydınlatma, acil yönlendirme, Ex-Proof Zone 1/21 ve Zone 2/22, solar aydınlatma, yol aydınlatma, projektör, wallwasher, park ve bahçe direkleri, bollard ve çimen aydınlatma, set üstü, aplik ve glop, yer ve duvar gömme armatürleri, LED lamba, LED tüp ve sensör ürünlerini Mutel'den tedarik edebilirsiniz.
Proje ve toptan alımlar için eticaret@mutel.com.tr adresine yazabilirsiniz. 2013 yılından beri Pelsan aydınlatma bayisi olan Mutel Elektrik, Karaköy, Çerkezköy OSB ve Hadımköy şubelerinden tedarik desteği verir.
Sıkça Sorulan Sorular
Pelsan belgesine göre 80 W güçte 11.360 lm ışık akısı verir; etkinlik faktörü 142 lm/W'tır. Değerler çalışma koşullarına bağlı olarak ±%7 toleranslıdır.
Günde 12 saat tam güçte çalışan tek armatür yılda yaklaşık 350 kWh harcar (80 W × 12 saat × 365 gün).
Belgede ışık açısı 30° / 60° / 90° / asimetrik olarak verilir. Seçenekli ailelerde optik koda göre değişir; sipariş öncesinde teyit edilir.
Bu kod 6500K beyaz ışık verir. Belgeye göre Ria Med G2 ailesinin renk sıcaklığı seçenekleri 3000K, 4000K, 6500K'dir; her renk sıcaklığı ayrı koddur.
Belgede DALI, 1-10 V, Step DIM, RAL kodu ve marin boya opsiyon olarak işaretlidir; ürün kodu opsiyona göre değiştiğinden opsiyonlu sürüm ayrı kodla sipariş edilir. Elektriksel sınıf I/II seçeneği de belirtilir.
Evet. Armatür sınıf I'dir; koruma iletkeninin (topraklama) bağlanması zorunludur.
