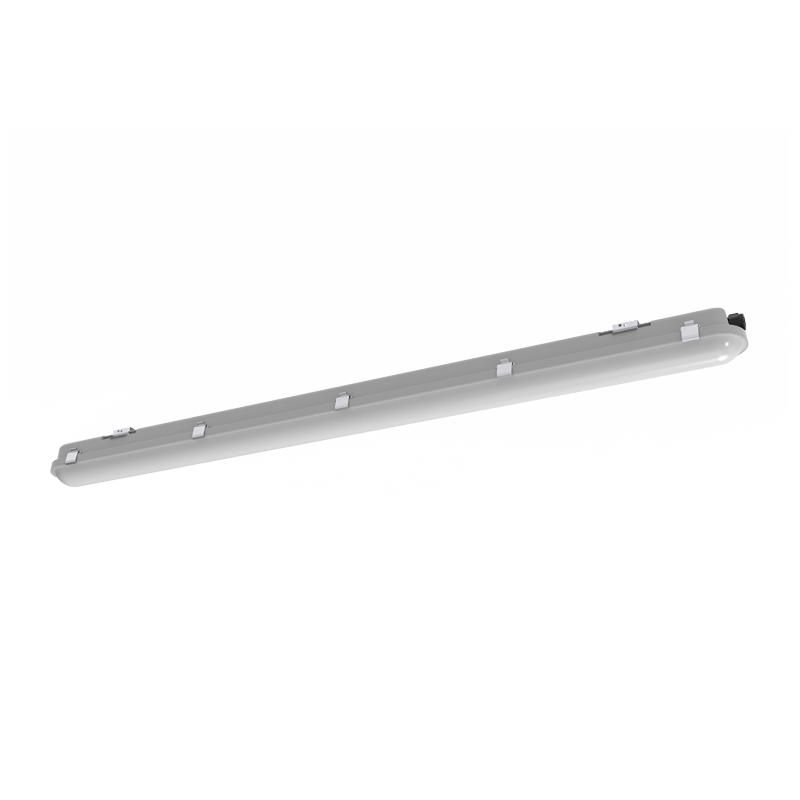

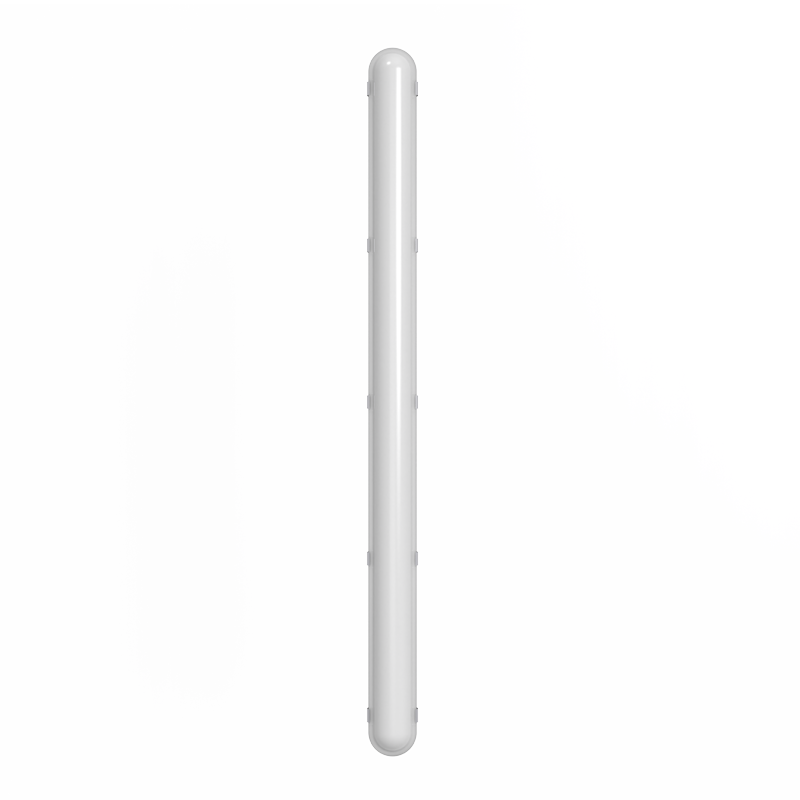

Pelsan Largo 36W 6500K IP65 120cm Led Etanj Armatür Acil Aydınlatma Kitli - 109152

Pelsan Largo 36W 6500K IP65 120cm Led Etanj Armatür Acil Aydınlatma Kitli (109152), Pelsan'ın Largo LED etanj armatür ailesinde 36 W güçte, 6500K beyaz ışık veren 120 cm boyunda, acil aydınlatma kitli bir LED etanj armatürdür; GRP (fiberglass) gövdesi IP65 ve IK08 sınıfındadır. Pelsan'ın Largo LED belgesinde bu kodun ayrı satırı bulunmadığı için ışık akısı gibi koda özgü değerleri yazmıyoruz; gövde, koruma ve elektrik değerleri aile belgesinden alınmıştır. Kod seçimi ve montaj adımlarını açıklıyoruz.

Teknik Özellikler

109152 Ürün Kodu ve Largo LED Varyantları

Pelsan ürün kodları sıralı numaralardır; kodun hanelerinden güç veya renk sıcaklığı okunmaz. Pelsan belgesinde belirtildiği gibi ürün kodları renk sıcaklığına, boyuta ve opsiyona göre değişir: her güç, renk sıcaklığı ve gövde boyu ayrı bir koddur. Bu nedenle sipariş, ürün adındaki değerlere değil koda göre verilir. Pelsan Largo LED belgesinde kod satırı bulunan varyantlar:

Değerler Pelsan'ın Largo LED belgesinin kod satırlarından alınmıştır. Bağlantı verilmeyen kodların stok durumu Mutel'den sorulur. Başka bir Pelsan katalog sayfasında aynı kodlar daha düşük akıyla listelenir (109150: 2.000 lm, 109151: 3.600 lm, 109153: 4.200 lm); sipariş öncesinde güncel değer teyit edilir.

Mutel'de ayrıca Largo LED ailesinde şu kodlar listelenir: 109226 (20 W 4000K acil kitli), 109653 (36 W 4000K), 109654 (36 W 4000K acil kitli), 115767 (20 W 6500K acil kitli). Bu kodların ayrı satırı bu belgede bulunmadığından değerleri sipariş öncesinde Mutel'den teyit edilir. Tüm etanj seçenekleri LED etanj armatürler kategorisinde yer alır.

109152 için 109151 aynı güç, renk sıcaklığı ve gövde boyundaki kitsiz koddur; tablodaki 4.500 lm değeri o koda aittir ve 109152 için geçerli kabul edilmemelidir. Aydınlatma hesabı yapılacaksa bu kodun güncel değerini Mutel'den isteyebilirsiniz.

Renk Sıcaklığı, Işık Akısı ve Verim

Pelsan belgesine göre Largo LED ailesi 3000K, 4000K, 6500K renk sıcaklıklarında üretilir; 109152 kodlu bu ürün adından anlaşıldığı gibi 6500K, yani beyaz ışık sürümüdür. Beyaz ışık; depo, fabrika, otopark ve saha gibi görsel algının ve dikkat seviyesinin önemli olduğu endüstriyel alanlarda tercih edilir. Daha yumuşak bir ton istenen genel ve ticari alanlarda 4000K gün ışığı seçilir.

Largo LED belgesinde renk geri verim indeksi 80'in üzerinde, ışık açısı 160° ve fotobiyolojik risk grubu RG1 olarak verilir. Bu kodun ışık akısı ve etkinlik değeri belgede yer almadığından sayfada verilmez.

Renk sıcaklığı seçimini anlatan renk sıcaklığı ve Kelvin rehberi ile depo ve fabrikalarda gereken aydınlık düzeylerini anlatan depo ve fabrika aydınlatması EN 12464 rehberi, armatür sayısını planlarken yol gösterir.

IP65 ve IK08: Etanj Gövde Ne Sağlar?

Etanj armatür; toz, nem ve su sıçramasının olduğu ortamlarda kullanılan kapalı gövdeli armatürdür. EN 60529'a göre IP65 sınıfında ilk hane (6) gövdenin toza karşı tam sızdırmaz olduğunu, ikinci hane (5) her yönden gelen su püskürtmesine karşı korunduğunu gösterir. EN 62262'ye göre IK08 ise gövdenin 5 joule darbe enerjisine dayanacak şekilde test edildiğini ifade eder.

Belgeye göre gövde GRP (fiberglass) malzemedendir ve alev koruması 650 °C olarak verilir. Sızdırmazlık için armatür kapağının ve kablo girişinin doğru kapatılması gerekir.

Polikarbonat ve alüminyum gövdelerin hangi ortamda öne çıktığını anlatan alüminyum ve polikarbonat etanj gövde karşılaştırması ile LED etanj ve T8 tüp etanj karşılaştırması, gövde ve ışık kaynağı seçiminde fikir verir.

GRP Gövdenin Üstünlükleri

Largo LED gövdesi GRP (Glass Reinforced Polyester), yani cam elyaf takviyeli polyesterdir. Pelsan belgesi bu malzemenin beş üstünlüğünü şöyle sıralar:

• Yüksek mekanik dayanım
• UV ışınlarından etkilenmeme
• Korozyona karşı paslanmayan yapı
• Yüksek kimyasal dayanım
• 850 °C kızaran tel testinden geçme

Belgenin mekanik tablosunda alev koruması 650 °C olarak verilir; 850 °C değeri malzemenin kızaran tel testine ilişkindir. Bu özellikler, kimyasal etkenlerin veya UV'nin bulunduğu alanlarda GRP gövdeyi öne çıkarır. Belgede polimer enjeksiyon ve paslanmaz çelik mandal seçenekleri ile opal, yarı opal ve şeffaf difüzör seçenekleri de sayılır.

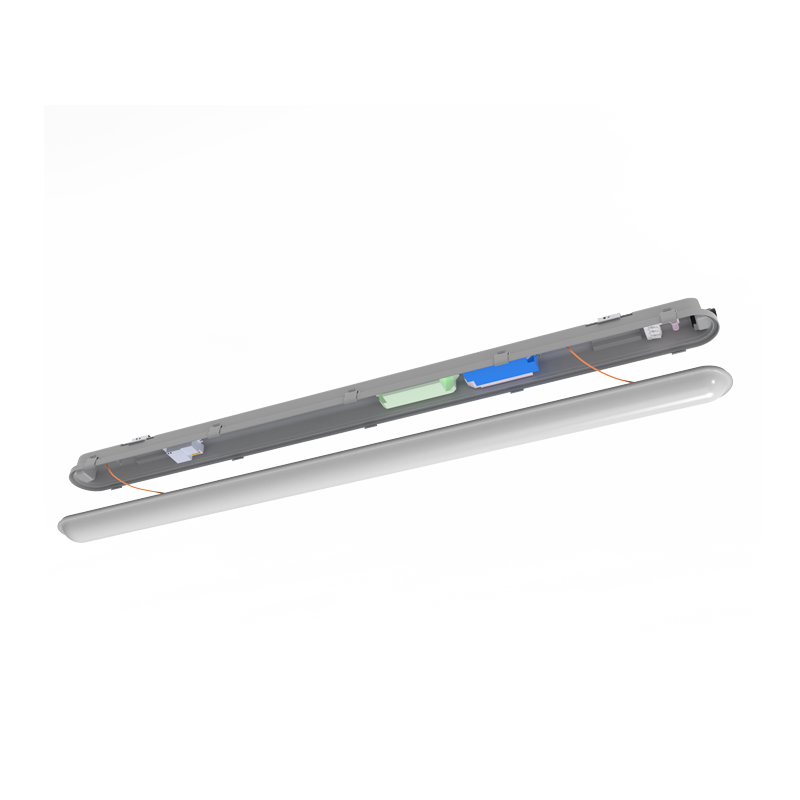

Acil Aydınlatma Kiti Bu Üründe Ne Sağlar?

109152 ürün adında acil aydınlatma kitli olarak listelenir. Kitli armatür, şebeke kesildiğinde kendi bataryasıyla aydınlatmayı sürdürmek için kullanılır. Pelsan Largo LED belgesinde 1 saat ve 3 saat acil kit opsiyon olarak yer alır; bu kodun hangi süreyle geldiği belgede ayrı satır olarak verilmediğinden, süre sipariş öncesinde Mutel'den teyit edilir.

Acil aydınlatma tasarımı EN 1838 ve yürürlükteki yangın yönetmeliğine göre yapılır: kaçış yollarındaki aydınlık düzeyi, armatür yerleşimi ve periyodik testler proje kapsamında belirlenir. Kitin batarya şarjı ve bağlantı şeması armatürün kullanım kılavuzundan kontrol edilir.

Öne Çıkan Özellikler

• 36 W, 120 cm: Ürün adındaki değerler; Largo LED ailesinin kablo tavası veya sıva üstü montajı.
• IP65 / IK08: Toza karşı sızdırmaz, su püskürtmesine dayanıklı, darbeye dayanımlı GRP gövde.
• GRP gövde: Yüksek mekanik ve kimyasal dayanım, UV dayanımı, korozyona karşı paslanmayan yapı.
• Acil aydınlatma kiti: Ürün adında belirtilir; Largo LED belgesinde 1 saat ve 3 saat seçenekleri yer alır.
• 6500K beyaz ışık: CRI >80, 160° ışık açısı, fotobiyolojik risk grubu RG1.
• Verimli elektronik: 220–240 V AC, güç faktörü >0,95, sınıf I.
• Uzun ömür: Sistem ömrü >50.000 saat; çalışma sıcaklığı -20 °C ile +45 °C.

Kullanım Alanları

• Otopark ve servis alanları: Araç servisi ve otopark gibi nemli ve tozlu alanlarda sıralı hat
• Kimyasal ve korozif ortamlar: GRP gövdenin kimyasal dayanımı ve korozyona karşı yapısının öne çıktığı alanlar
• Depo ve fabrika alanları: Toz ve nemin bulunduğu raf koridorları ve üretim hatları
• Yarı açık alanlar: GRP gövdenin UV dayanımından yararlanılan saçak altı ve yükleme rampaları
• Aynı gövde boyunda hat kurulumu: 120 cm gövdeyle koridor ve raf hattı boyunca sıralı aydınlatma

• Elektriksel koruma sınıfı I'dir; armatürün koruma iletkeni (topraklama) mutlaka bağlanır.
• Çalışma sıcaklığı -20 °C ile +45 °C aralığındadır; daha soğuk dondurucu depolar için ailenin Frozen seçeneği değerlendirilir.
• Patlayıcı ortam (Ex) bölgelerinde kullanılmaz; bu alanlar için Ex-proof sertifikalı etanj armatür seçilir.
• Belgede DALI, 1-10 V ile 1 saat ve 3 saat acil kit opsiyon olarak işaretlidir; ürün kodu opsiyona göre değiştiğinden opsiyonlu sürüm ayrı kodla sipariş edilir.
• Teknik değerler çalışma koşullarına bağlı olarak ±%7 toleranslıdır.

Patlayıcı ortamlar için uygun seçenekler exproof etanj armatürleri kategorisinde listelenir.

109152 ile Aydınlatma Planı

Bu kodun ışık akısı belgede yer almadığından adet hesabı burada yapılmaz; enerji ve hat planı ise ürün adındaki değerlerden hesaplanabilir. 120 cm gövdeyle 30 metrelik kesintisiz bir hatta yaklaşık 25 armatür sığar. Günde 12 saat tam güçte çalışmada 109152 için tüketim aşağıdaki tabloda verilmiştir. Acil kitin batarya şarj tüketimi bu hesaba dahil değildir.

Montaj ve Devreye Alma

1. Montaj öncesinde besleme hattını enerjisiz hâle getirin ve gerilim olmadığını ölçerek doğrulayın.
2. Armatürü kablo tavasına veya sıva üstü montaj yüzeyine yerleştirin; 120 cm gövde boyunu ve askı noktalarını önceden işaretleyin.
3. Besleme kablosunu armatürün kablo girişinden geçirin ve girişin sızdırmazlığını sağlayın.
4. Faz, nötr ve koruma iletkenini (topraklama) bağlantı klemenslerine bağlayın; sınıf I armatürde topraklama bağlantısı atlanmaz.
5. Acil kitin batarya ve şarj bağlantısını kullanım kılavuzundaki şemaya göre yapın; kesinti testini devreye alma sırasında uygulayın.
6. Difüzörü tam oturacak şekilde kapatın; IP65 koruması kapağın doğru kapanmasına bağlıdır.
7. Enerji verip armatürün yandığını kontrol edin; ortam ölçümünü aydınlatma hesabındaki hedef değerlerle karşılaştırın.
